Verbindungselement für Hohlprofil

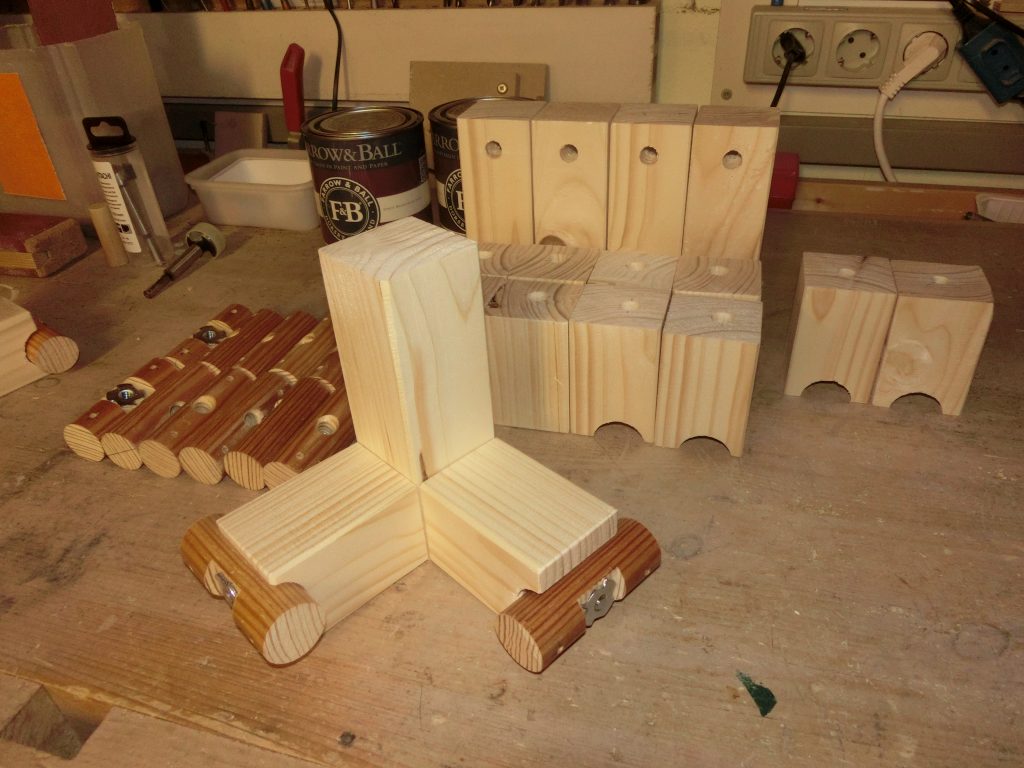

Die abgebildeten Vierkantprofile mit quadratischem Querschnitt sollen nach dem Zuschnitt miteinander verbunden werden. Für die rechtwinkligen Verbindungen werden Gewindestangen, Hülsenmuttern und Quergewindebolzen verwendet. Da es weder die Holzprofile noch dazu passende Verbinder im Handel gibt, wurde diese aus dem skandinavischen Möbelbau bekannte Verbindungsart improvisiert/nachempfunden. Vom Verbindungselement ist nach der Montage nur der Flachkopf der Hülsenmutter und die Hirnholzseite der Rundhölzer zu sehen.

Benötigte Zeit

12 Stunden

Verwendetes Werkzeug

  • • RAS (s. Foto Herstellung der Quergewindebolzen)
  • • Abrichthobelmaschine (für die Kanthölzer, Endmaß 50x50mm)
  • • Tischbohrmaschine
  • • Forstnerbohrer 28/30mm

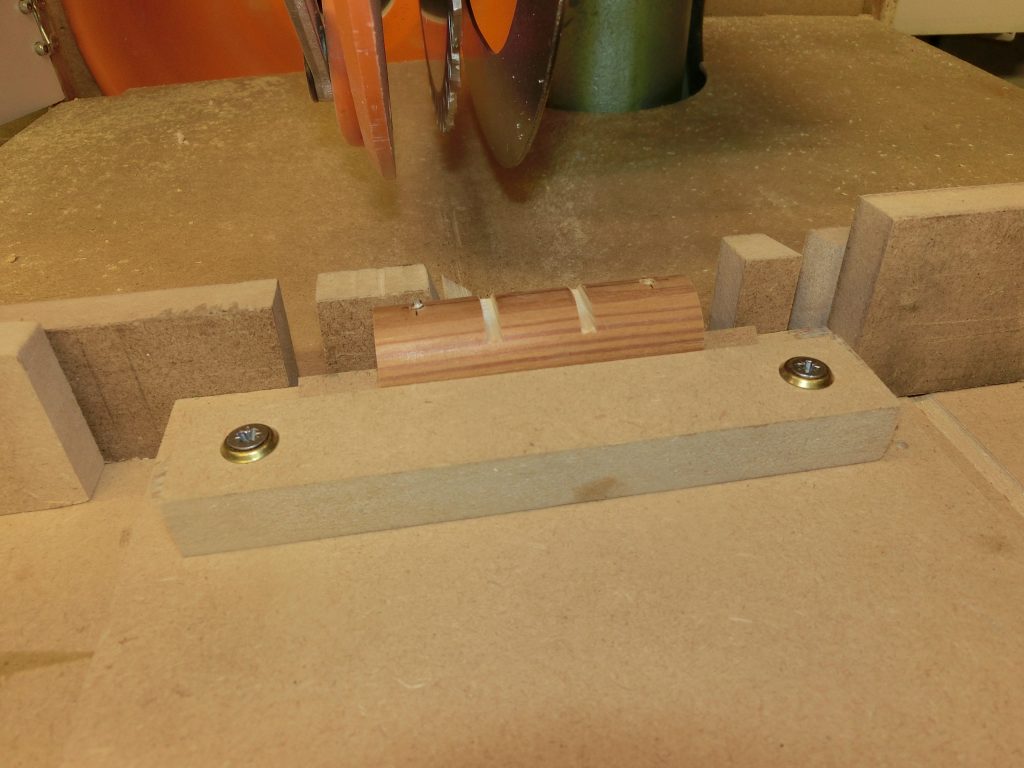

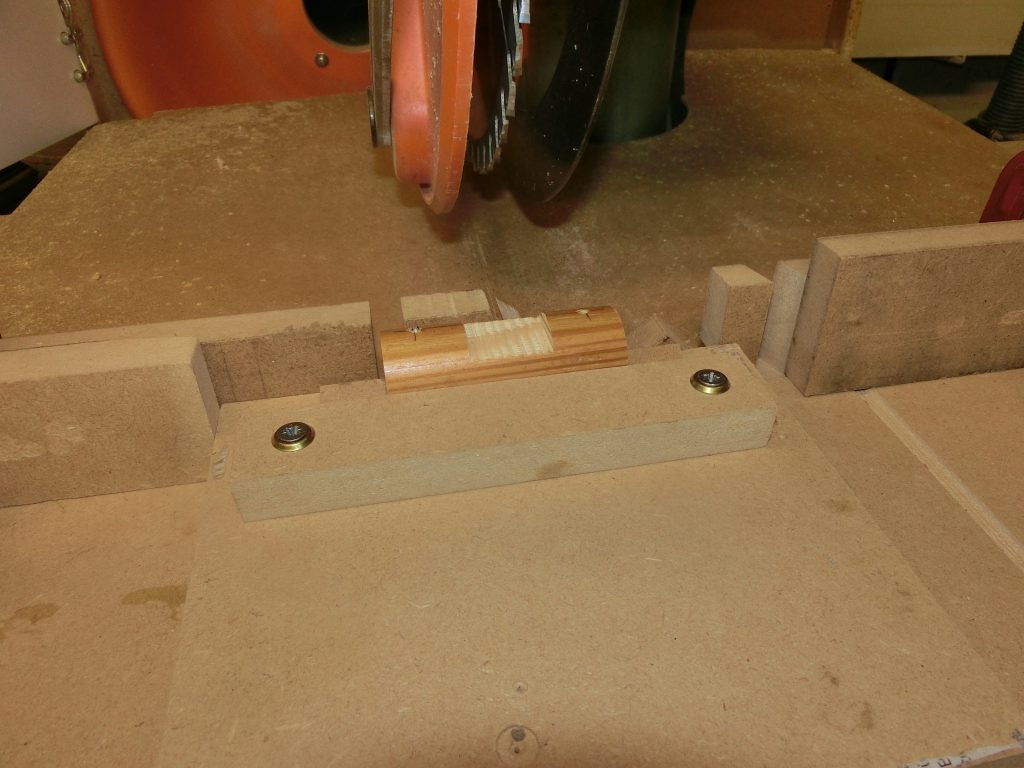

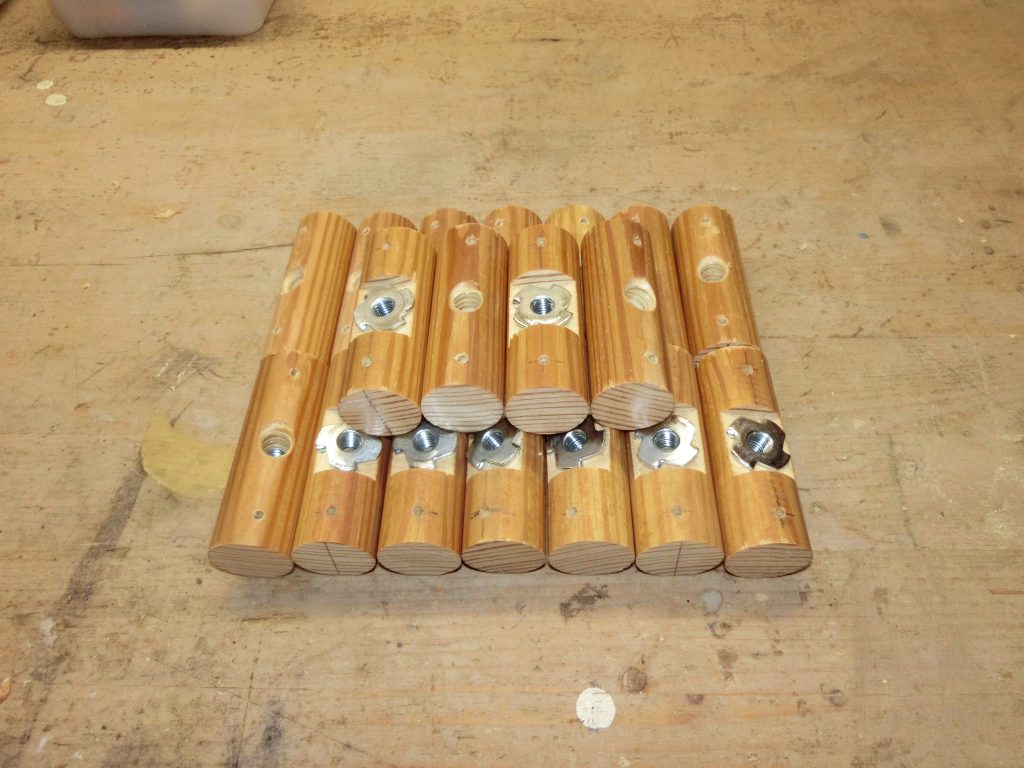

  • • selbstgebastelte Vorrichtung für das "Fräsen" der Quergewindebolzen) an der Radialarmsäge

Verwendete Materialien

  • • Rundholzreste 28mm
  • • Kantholz 58x58 Fichte (Baumarkt)
  • • Einschlagmuttern M8
  • • Gewindestange M8
  • • Hülsenmuttern M8 Flachkopf
