Werkstattwagen
Für eine CNC-Fräse. Die Maschine muss wg. Platzmangel fahrbar sein.

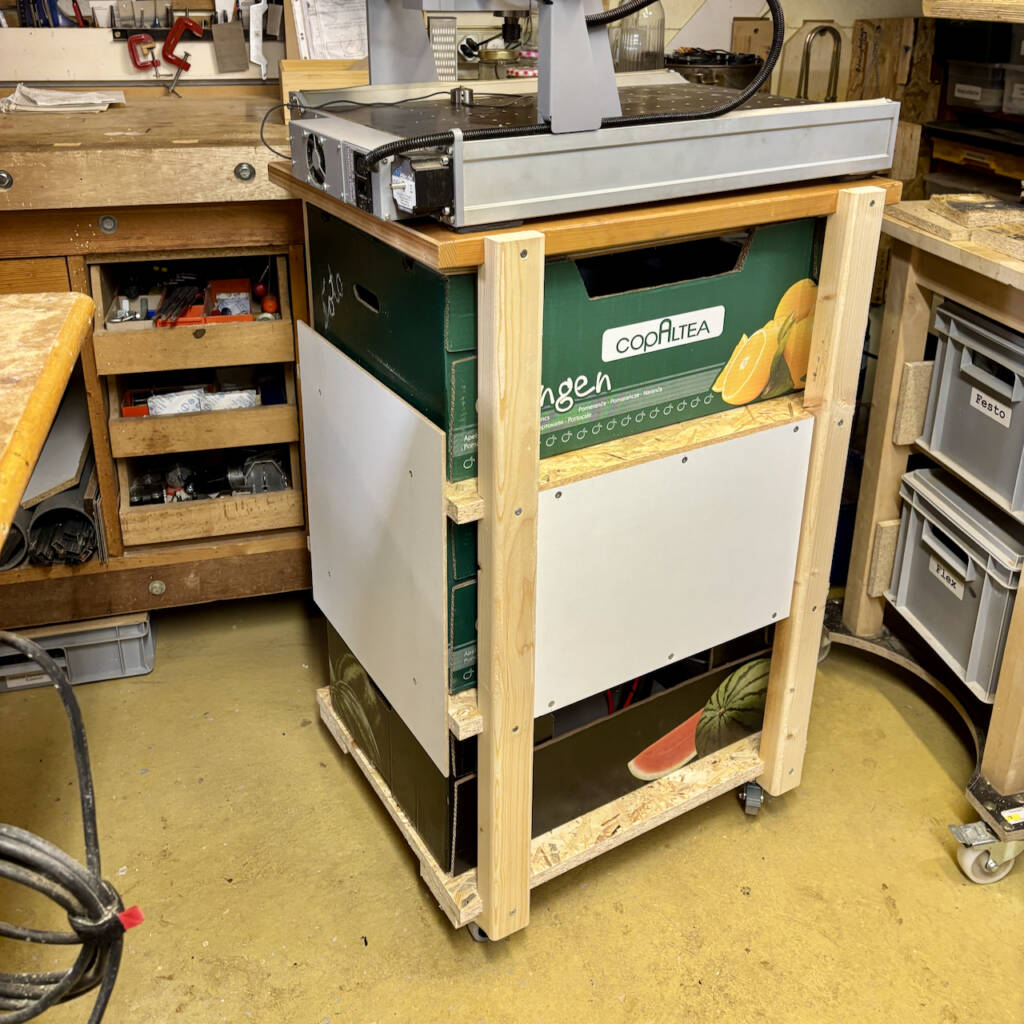

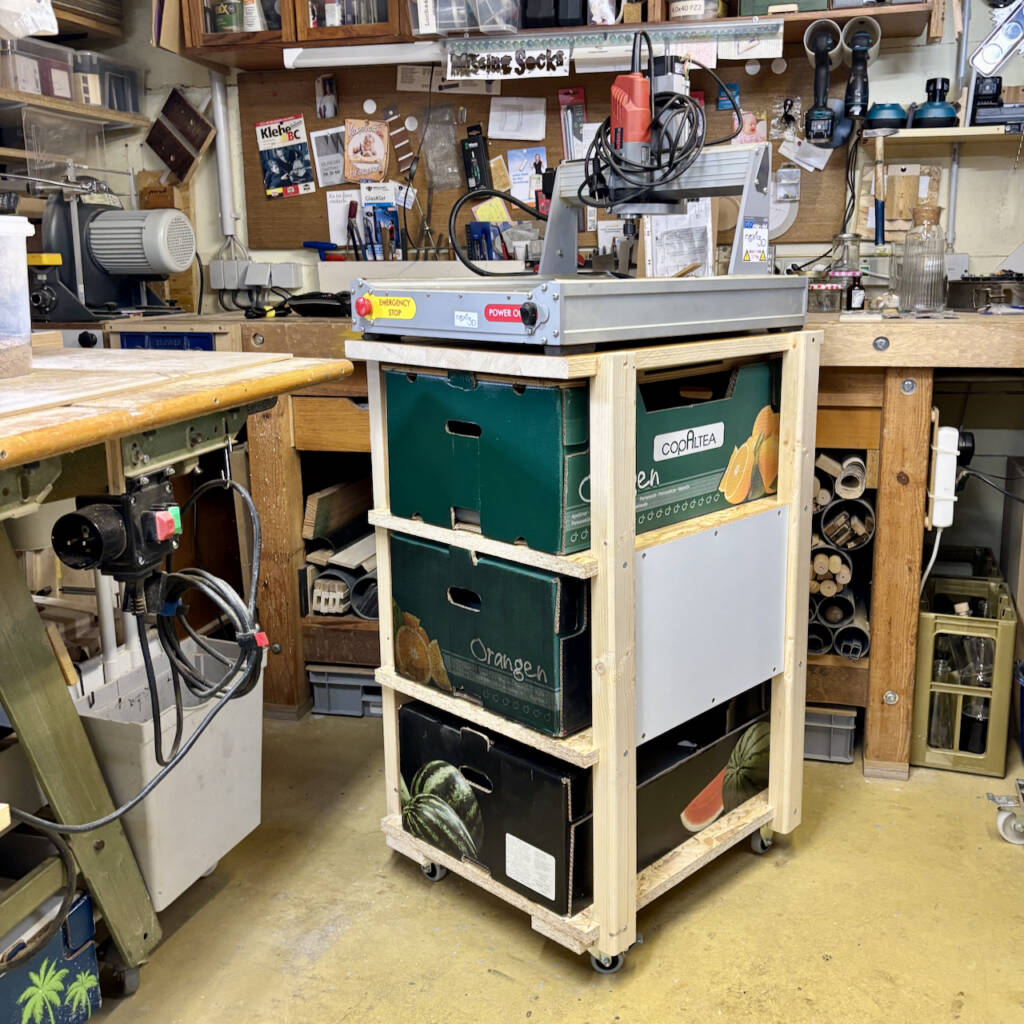

Im Grunde wie ein Regal aufgebaut. Es mussten nur die vier Träger angefertigt werden. Die obere Platte ist aus Massivholz, die anderen drei aus OSB
Die seitlichen Kanten der OSB-Platten erhielten jeweils vier 6 mm Bohrungen, in denen 6 mm Spreizdübel stecken (Spreizung parallel zur Fläche). Wirken wie Schwedenverbinder und halten in Spanplatte besser als nur geschraubt. Außerdem besteht keine Gefahr, dass die Platte durch die Schrauben gesprengt wird.
Zwei seitliche und eine hinten angebrachte Platte versteifen die Konstruktion. Die hintere dient gleichzeitig als Anschlag für die "Schubladen".

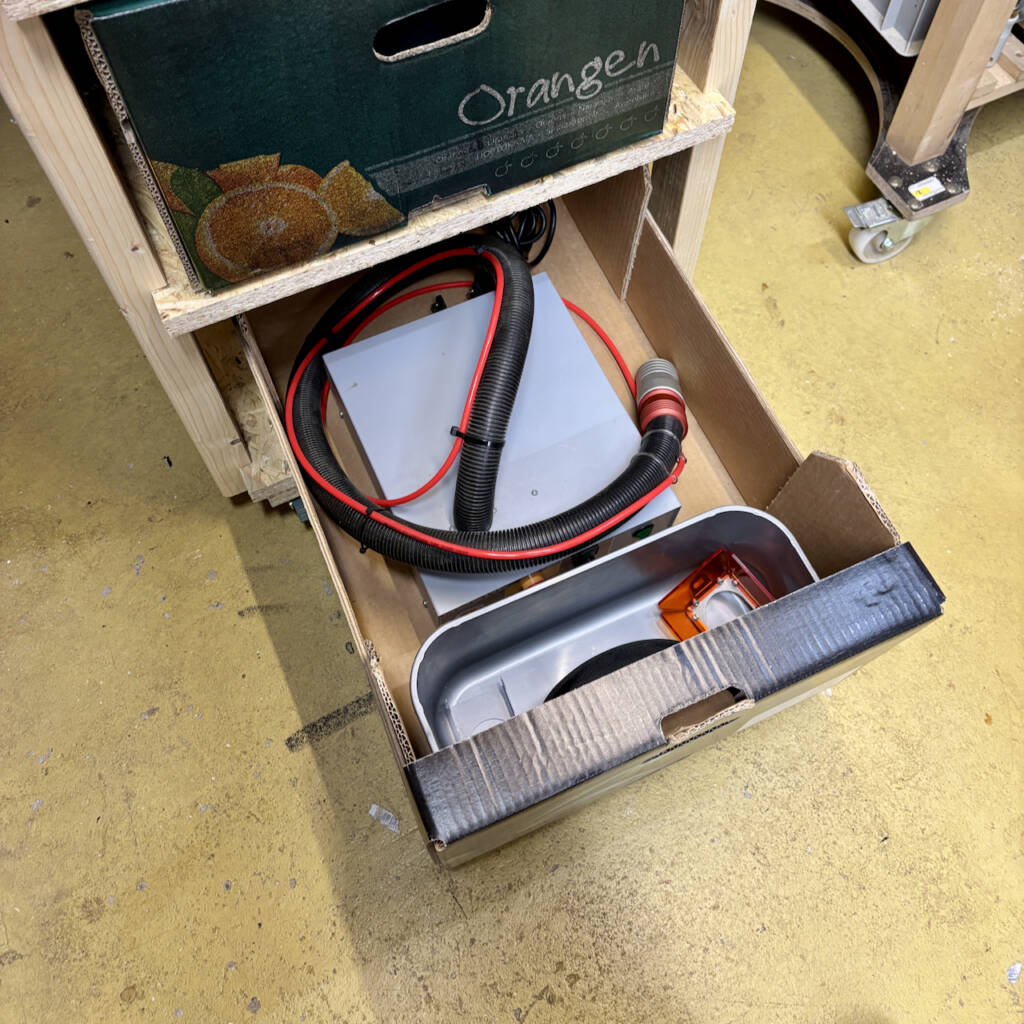

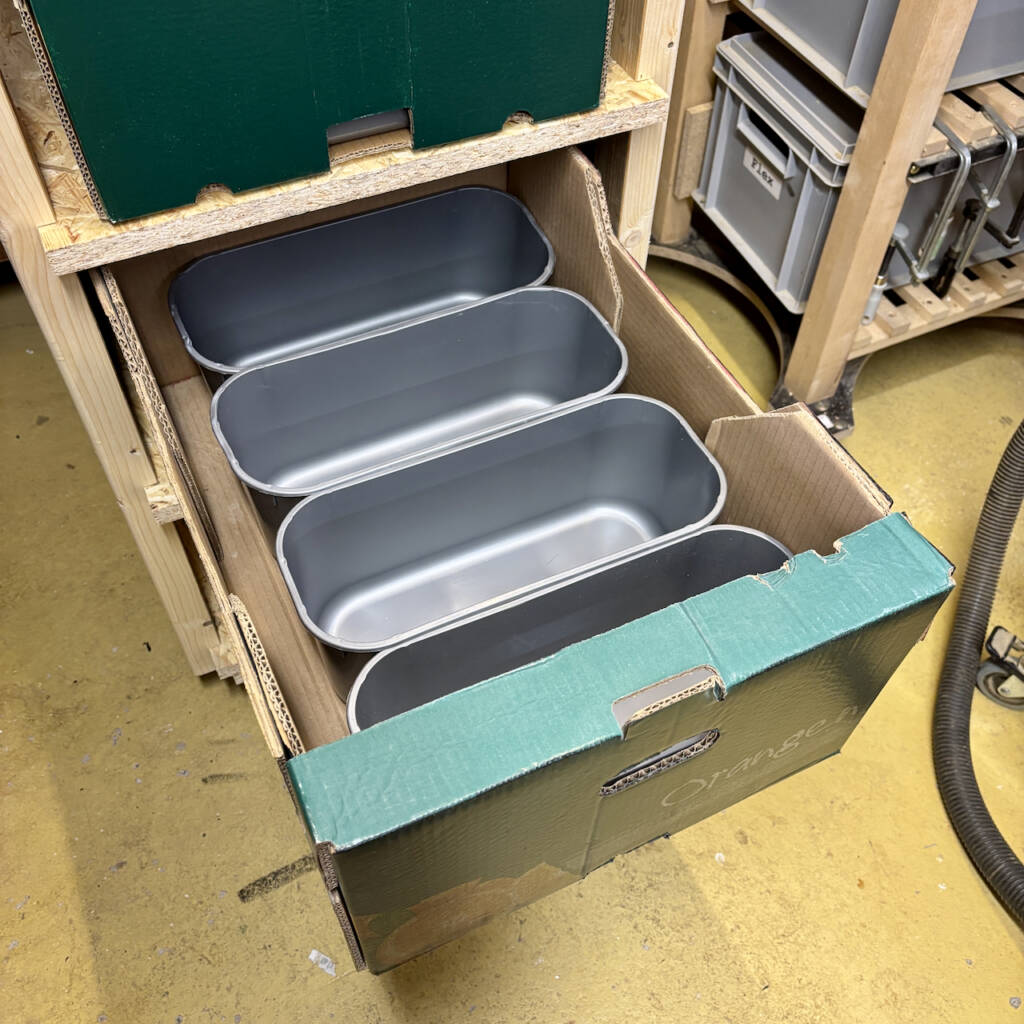

Die Schubladen sind mit verdünntem Holzleim lackierte Obstkartons, teilweise mit leeren Speiseeisbehältern unterteilt.

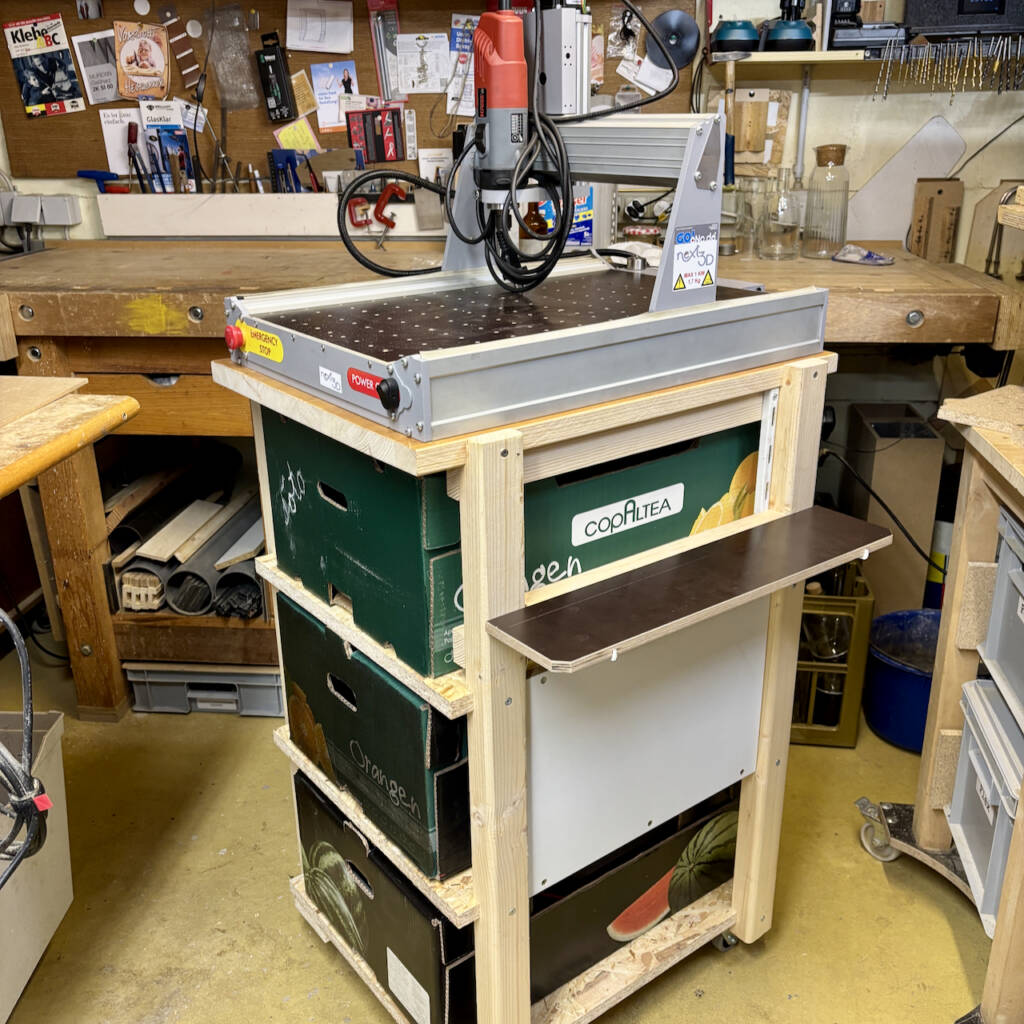

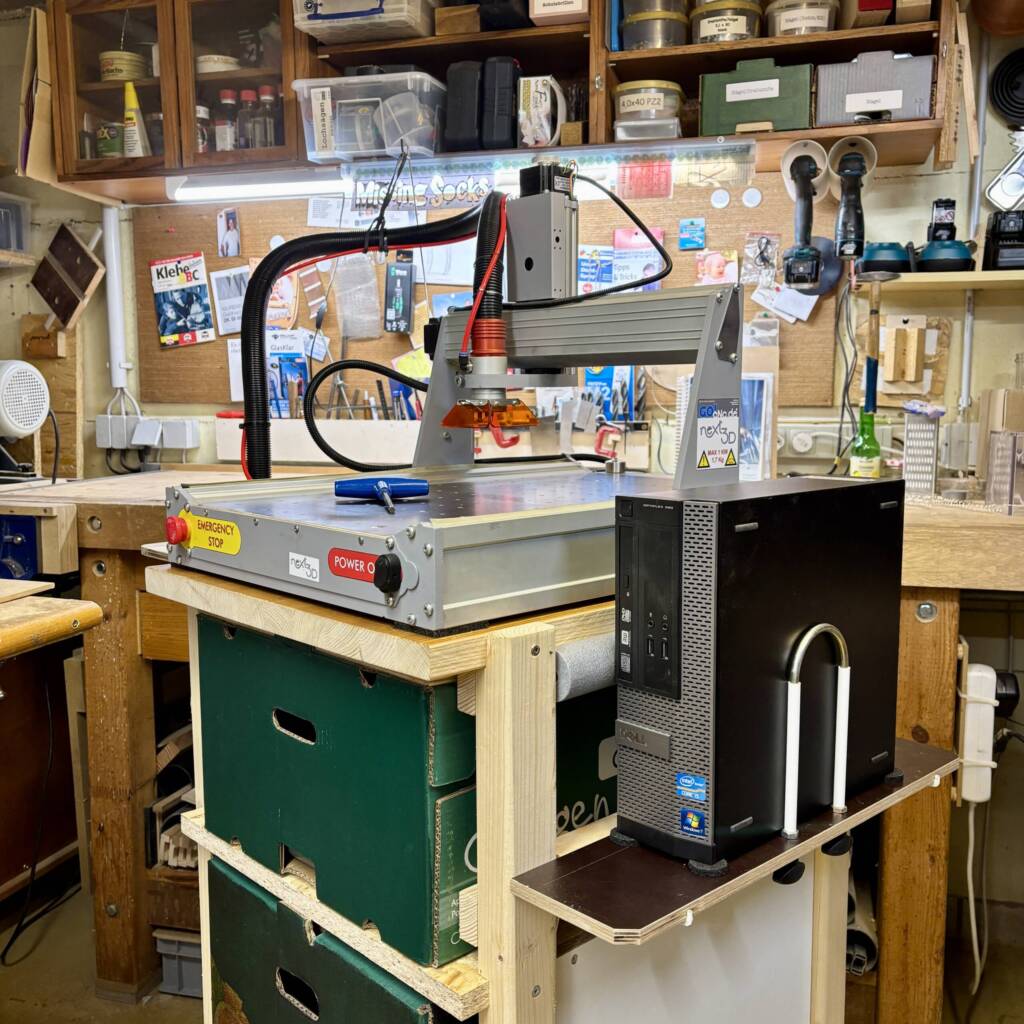

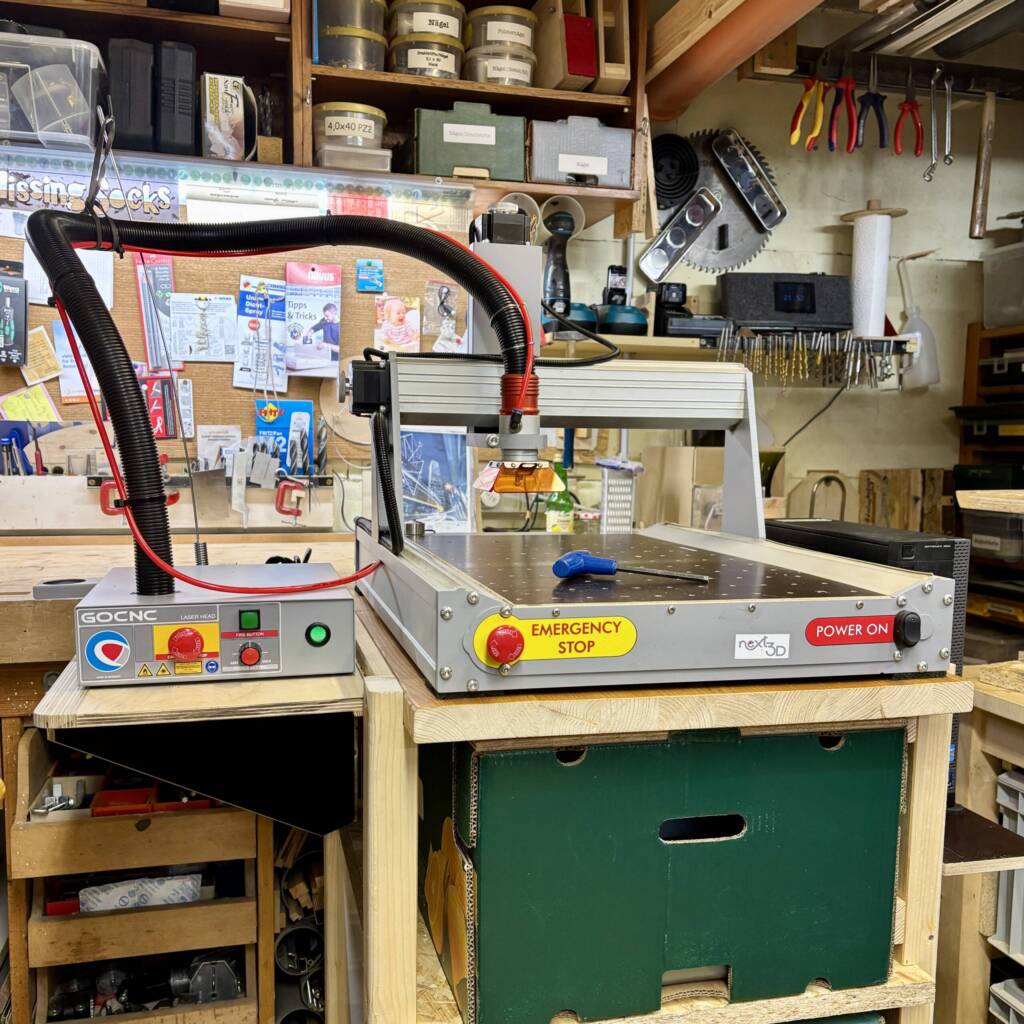

Auf einer Seite eine abnehmbare PC Halterung aus Regalschienen und -trägern selbstklemmend, auf der anderen eine klappbare Auflage für das Lasersteuergerät angebracht. Alle Anbauteile lassen sich mit wenigen Handgriffen wegklappen bzw. abnehmen und in den „Schubladen“ verstauen.
Es fehlt jetzt nur noch die Halterung für die CO2-Flasche des Lasergravierers/-schneiders. Die eingebaute Absaugung wird „fliegend“ direkt mit dem Fensterventilator verbunden.
Mit einer Gesamthöhe von 97,5 cm —plus Maschinenhöhe— lässt sich diese gut bedienen. Gleichzeitig ist Stauraum für Zubehör und Material gewonnen.
- Rahmenhölzer 60x40 mm
- Massivholzplatte (Reststück), 28 mm
- OSB-Platte 22 mm
- 4 Möbelrollen 75 mm, zwei gebremst
- Schrauben SPAX 4x80 mm
- RukoSchrauben für die Rollen
- Span- und Hartfaserreste
- Obst-/Gemüsekartons 40x60 cm
- Speiseeisbehälter aus der Gastronomie (dort Müll)
- Regalschienen und -träger
- Multiplex-Reststücke 16 mm
- Heizkörperträger, zweckentfremdet als PC-Halterung
- Klavierbandreststücke f. Anbauklapptisch u. Stütze
- Radialarmsäge für die Träger
- ansonsten die üblichen Verdächtigen
