Rack für L-BOXXen

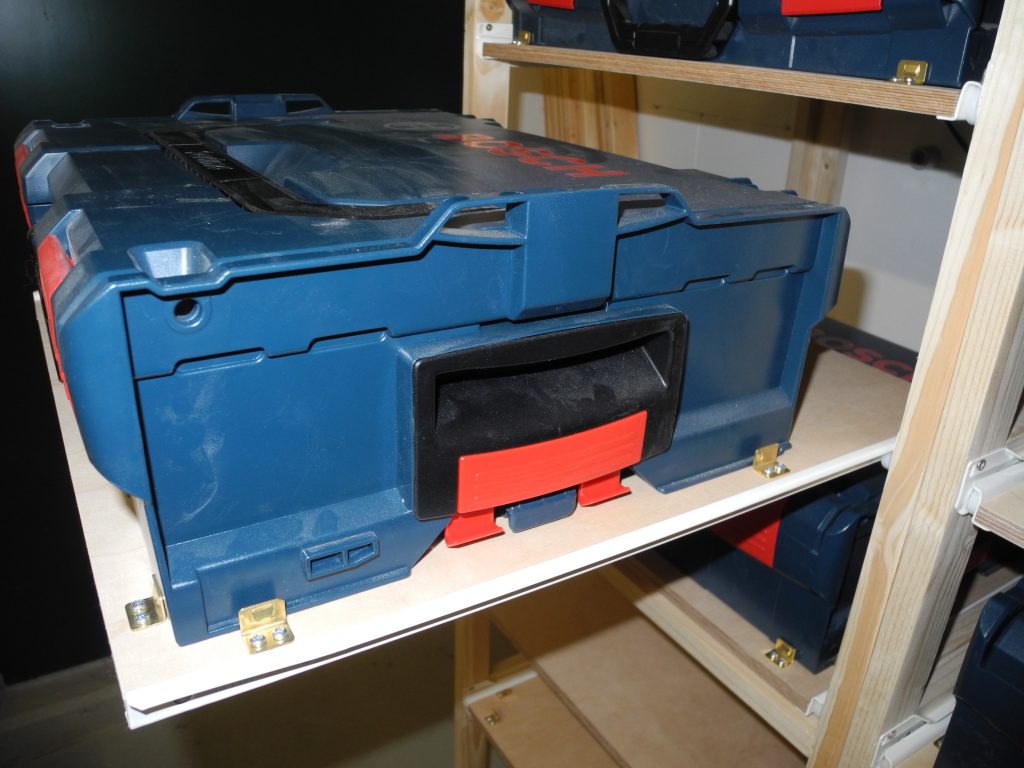

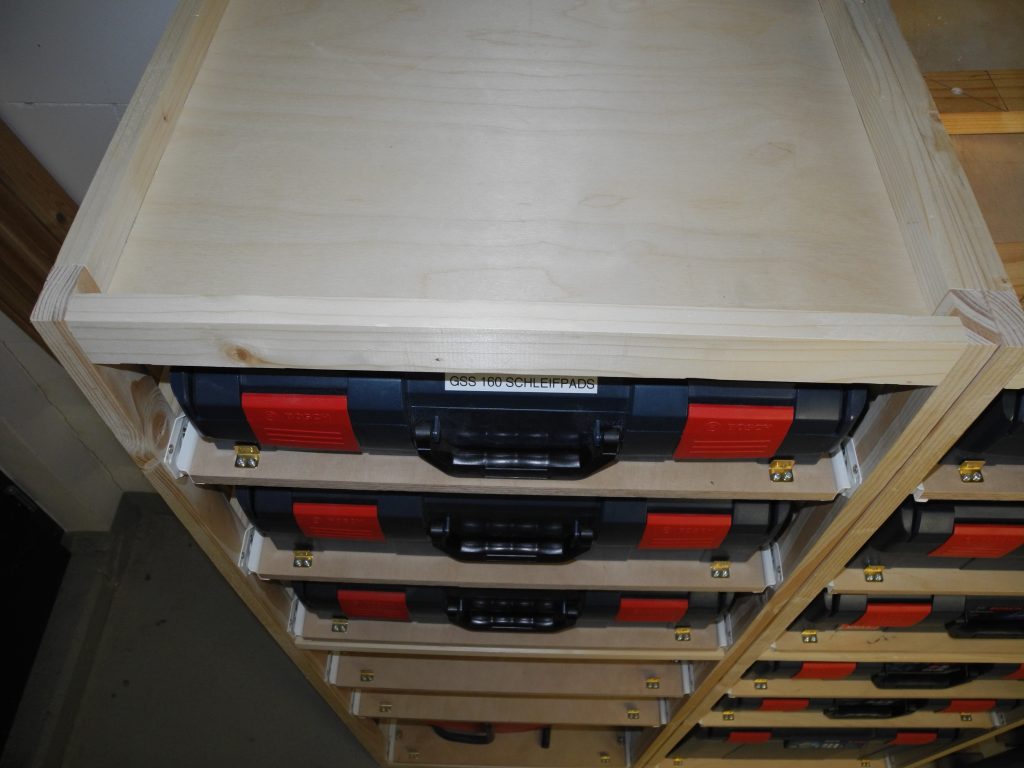

Diese L-BOXXen sind ja schon klasse! Die Werkzeuge sind einschliesslich Zubehör gut versorgt und man kann sie übereinander stapeln. Auch unterwegs sind sie praktisch. In einer Werkstatt jedoch, bei häufig wechselnden Werkzeugen, ist man ständig am Hin- und Her-Stapeln dieser Boxen. Meist ist das, was man braucht, ganz unten. So kam die Idee, die Boxen in einem Rack mit ausziehbaren Schubladen zu versorgen. Man kommt damit schnell an jedes Werkzeug. Das Rack wurde offen konstruiert und die Einzelteile mit Runddübeln verbunden. Die Seitenteile sind wie Leitern ausgebildet. An den Querstreben sind die Rollenauszüge montiert; Rollenauszüge sind im Gegensatz zu Kugelauszügen leicht zu reinigen. Der aufgeklappte Deckel der Box muss in der Tiefe ebenso berücksichtigt werden wie der Auszugsverlust der Rollenauszüge. In diesem Projekt kamen Hettich FR602/500 zum Einsatz. Zur Stabilisierung hat das Rack jeweils einen Deckel und einen Boden. Der Deckel kann als Ablage genutzt werden, im Boden werden Verstellfüße zur Ausrichtung des Racks montiert. Da beim Betätigen der Schublade die Boxen immer verrutschen, wurden diese noch mit kleinen Winkeln rundum fixiert (Achtung: die L-BOXXen haben je nach Größe einen unterschiedlichen Grundriss). Die u.a. Anfertigungsdauer bezieht sich auf ein Rack.

Benötigte Zeit

16 Stunden

Verwendetes Werkzeug

  • Kreissäge
  • Kappsäge
  • Jessem Dowl Jigg
  • Schraubzwingen

Verwendete Materialien

  • Kiefer- oder Fichtenbretter 20 mm
  • Multiplexplatten 12 mm
  • Metallwinkel und Schrauben
  • Runddübel, 8 mm und 6 mm
