Bosch GTS XC 10.2

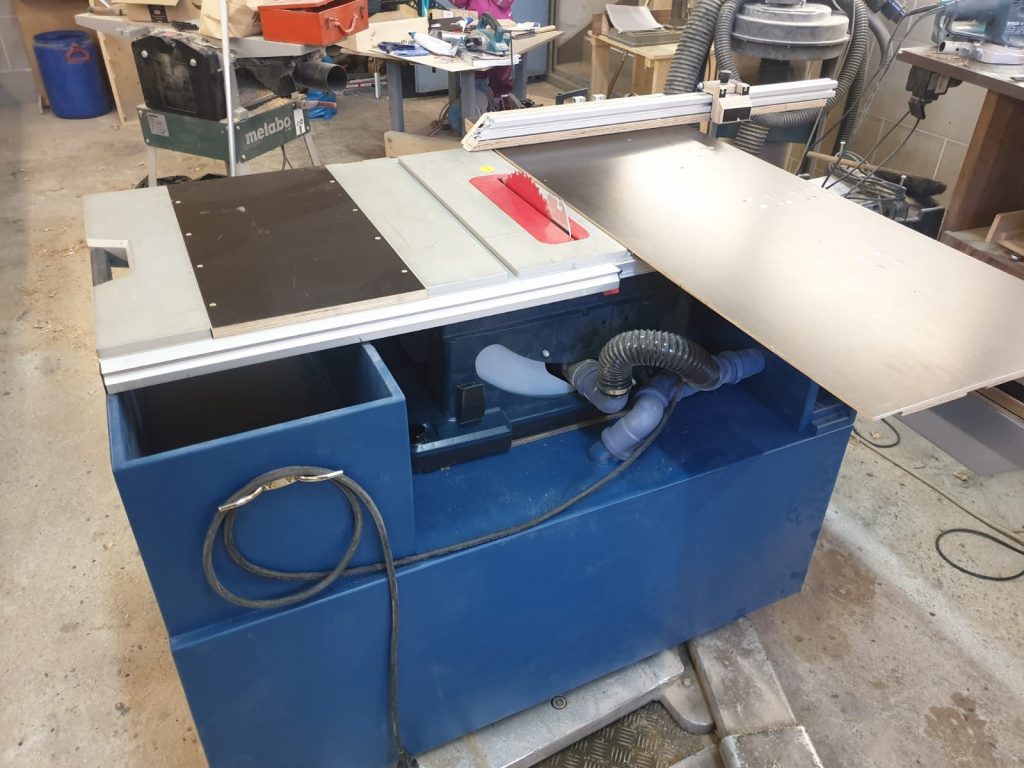

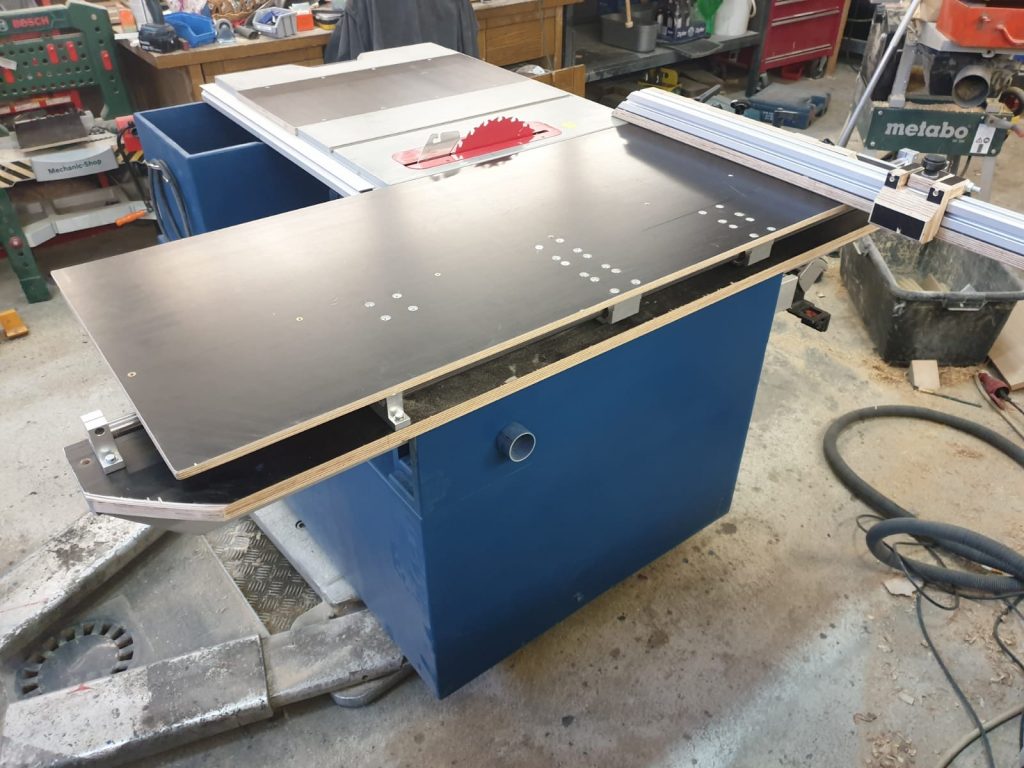

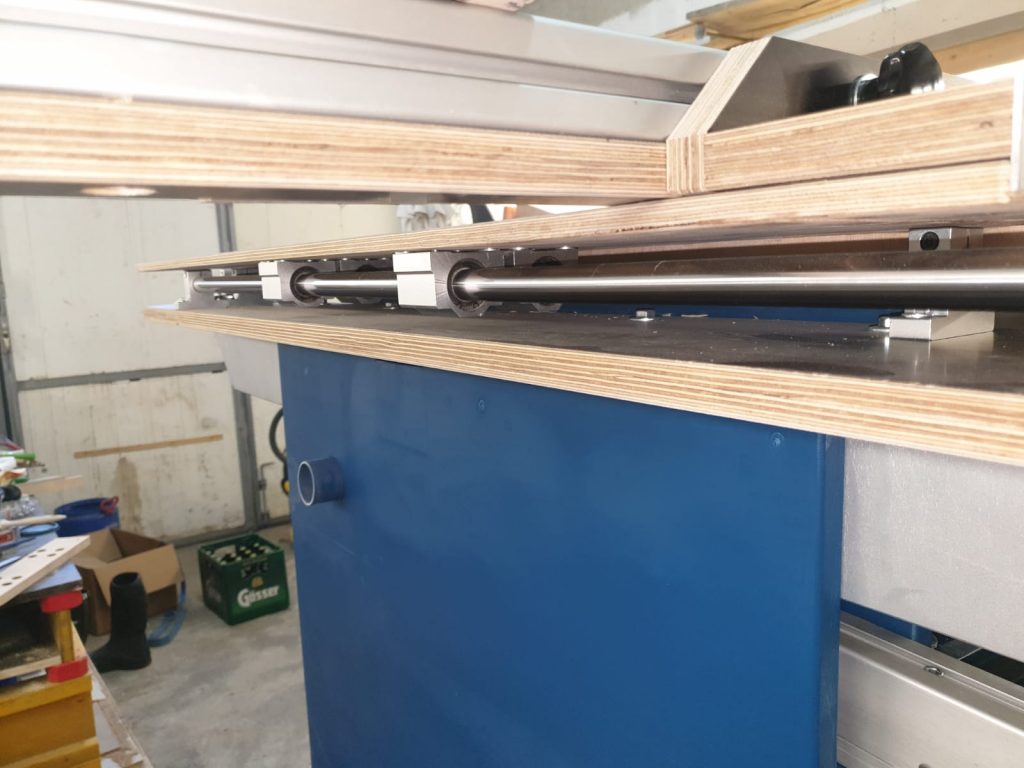

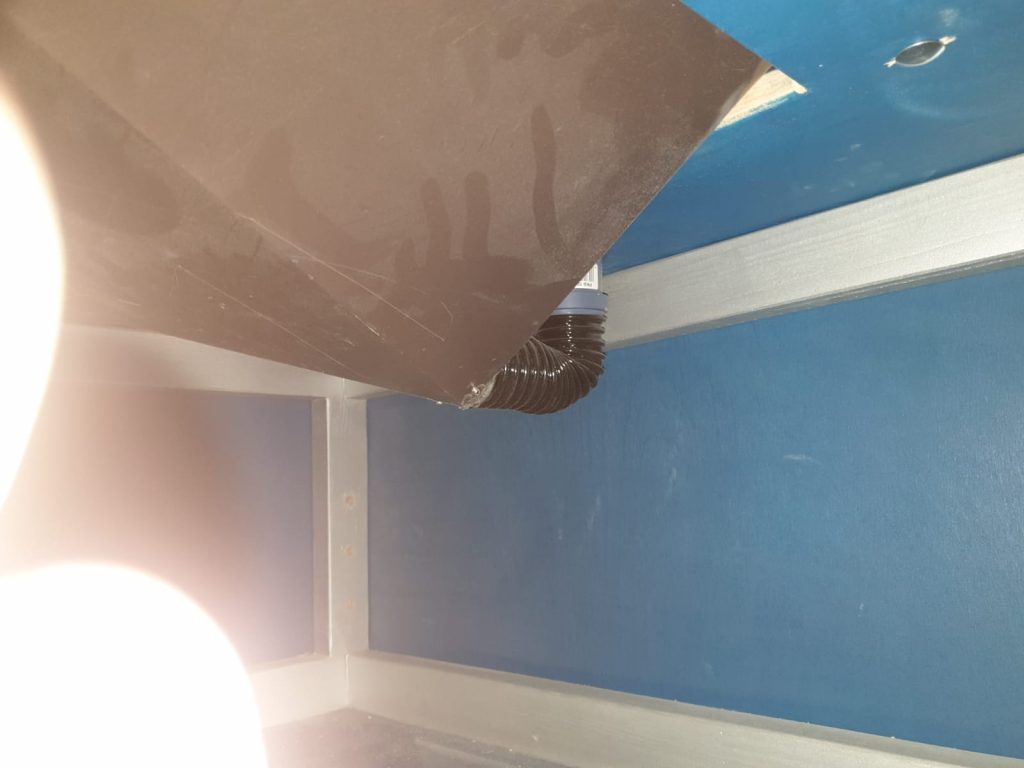

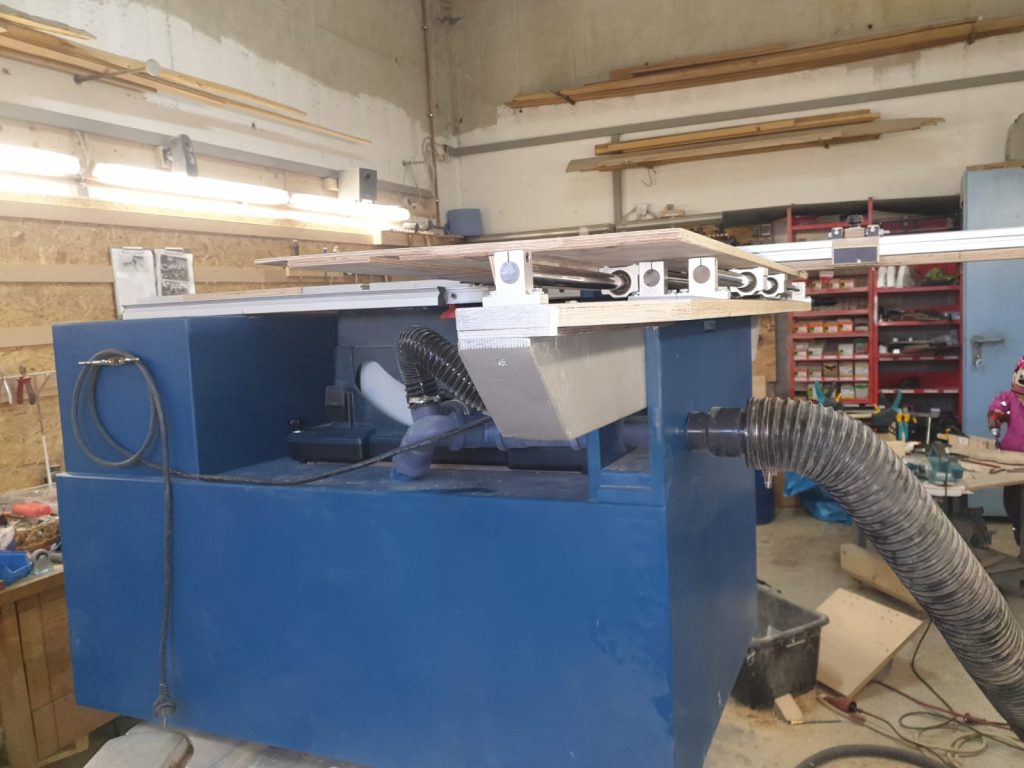

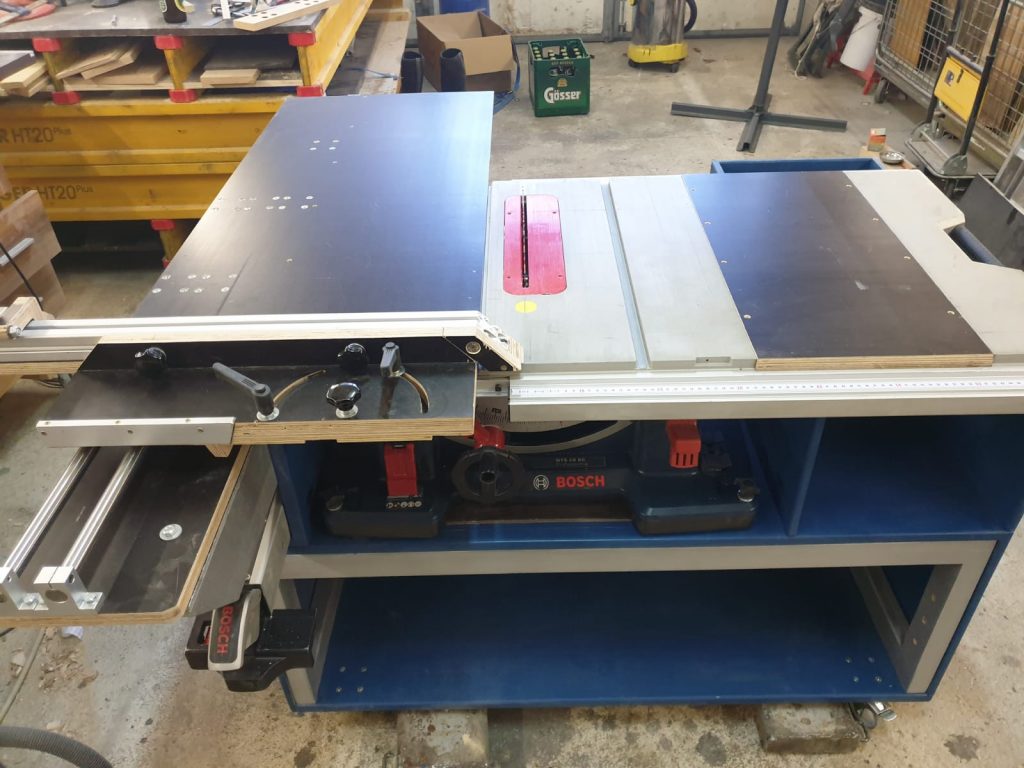

Hallo, ich habe nun endlich auch mal ein vorzeigbares Projekt gestaltet für meine Werkstatt. Nach dem ich nun wohl das hundertste Video über einen Schiebeschlitten für die GTS gesehn habe, dachte ich mir das muss doch auch besser gehen. Ich habe aus Multiplex, Siebdruck,Linienführungen und viel Farbe einen Unterschrank mit viel Stauplatz und einer Schiebevorrichtung gebaut, welche meine GTS in eine Formatsäge mit verbesserter Staubabsaugung verwandelt. Durch die unter bzw. im tisch verbaute Blechwanne kann der Staub nun auch in und unter der Maschiene abgesaugt werden. Der Schiebetisch besteht aus Siebdruckplatten und 20mm Linearführungen. Alle Teile sind mit M6 und M8 Schrauben verbunden um auch nachträglich noch Feineinstellungen durchführen zu können. Wenn wer Lust und Laune hat Ihn nachzubauen, ich habe das Model bei Sketchup im 3D Warehouse Hochgeladen unter dem Titel GTS XC 10.2 Hoffe das Projekt gefällt euch. GLG Stefan
