Bohrtischauflage mit Anschlag

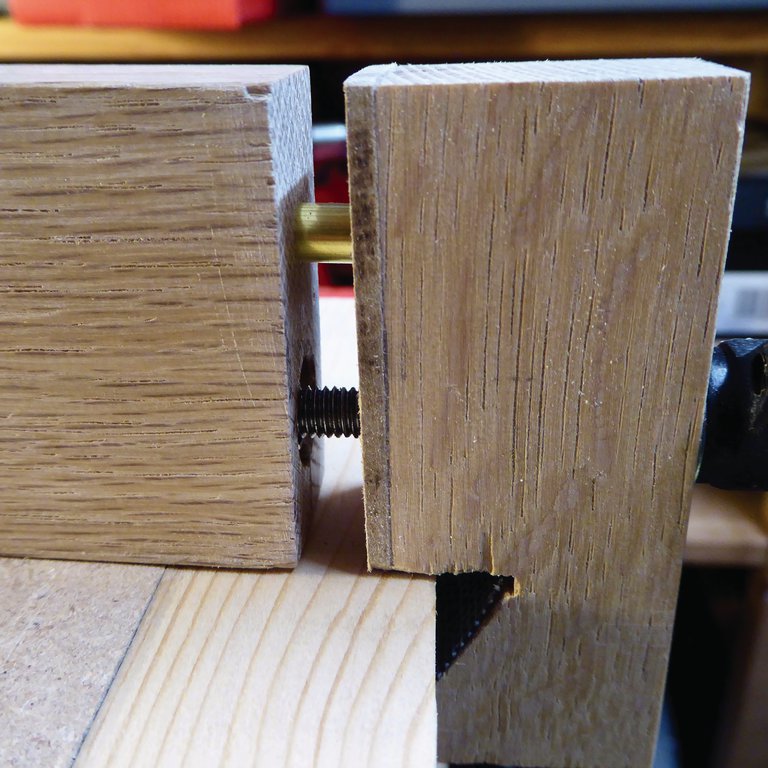

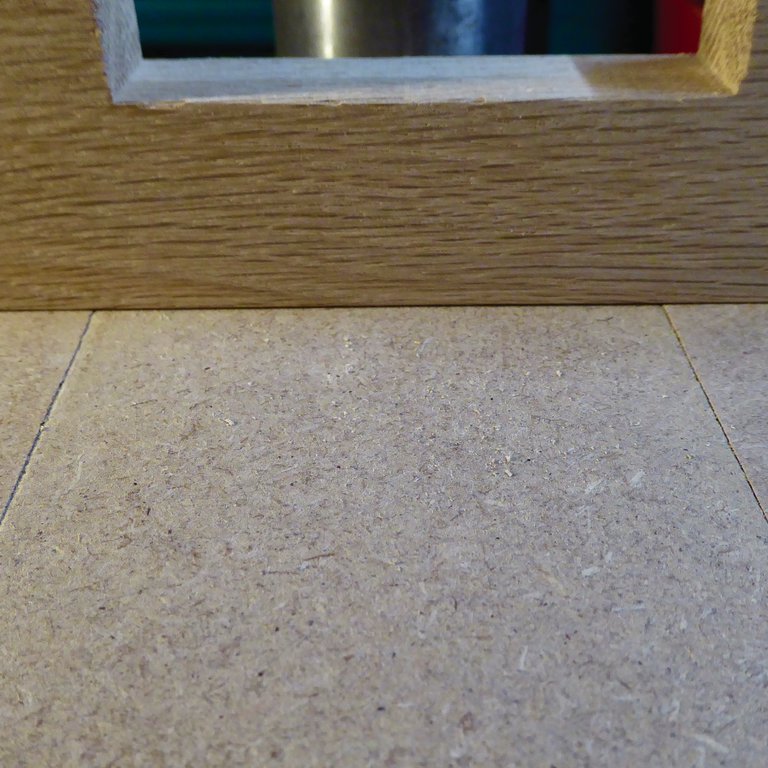

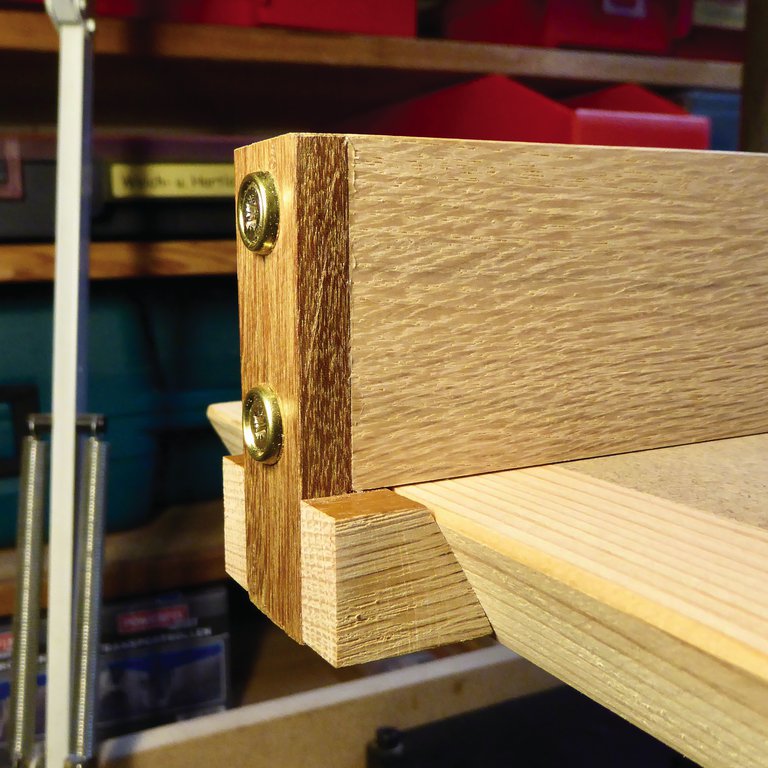

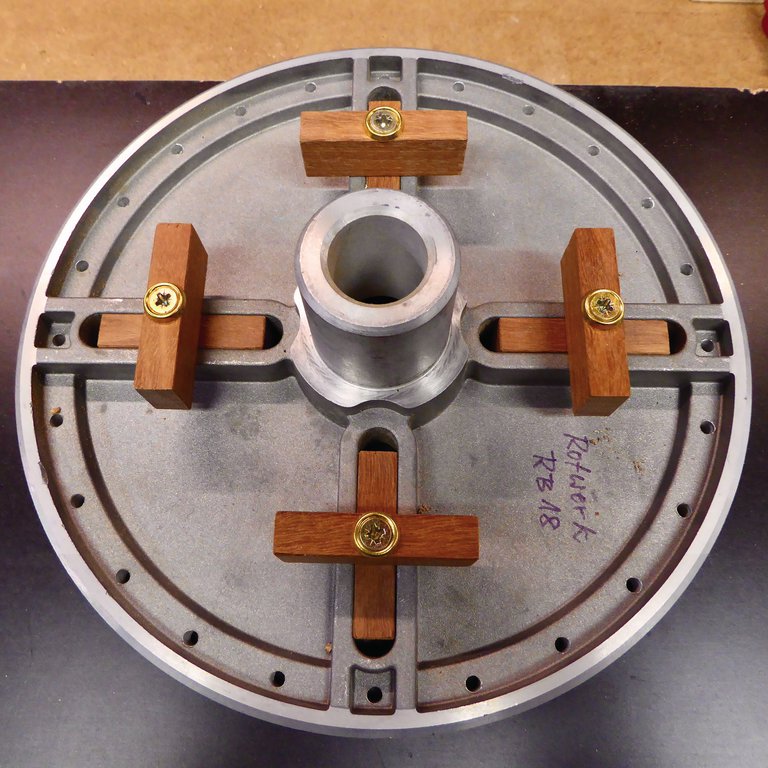

Es geht auch ohne T-Nutschienen. Der Anschlag klemmt sich so ähnlich wie der Parallelanschlag bei Tischkreissägen. Die Aussparung am Anschlag erleichtert das Ein- und Ausspannen des Werkzeugs. Und das Futter kommt bei Arbeiten dicht am Anschlag nicht so schnell damit in Berührung. Bei dünneren und kürzeren Bohrern wird eine Leiste als Hilfsanschlag hinter das Werkstück gelegt. Die austauschbare Opferplatte in der Mitte (nur eingeschoben) wird von den HF-Platten r/l gehalten. Diese sind dafür auf 60° angeschrägt. Die Auflage ist schnell montiert, sitzt fest und ist genauso schnell —werkzeuglos— wieder runter. Die Vorreiber eine Idee dünner/schmaler machen, falls die Bohrungen nicht 100%ig mittig sein sollten, sonst hängt/hakt es beim Lösen vom Maschinentisch. Maße der Auflage: (L)50x(B)35cm, Anschlag 5cm hoch Nach einer Idee aus ShopNotes Heft #122/2013. Beim Durchblättern der alten Hefte wiederentdeckt.

Benötigte Zeit

6 Stunden

Verwendetes Werkzeug

  • • TKS
  • • Lamello für die Befestigung der Leisten l/r
  • • Tischbohrmaschine
  • • div. Handwerkzeuge

Verwendete Materialien

  • • Material aus der Restekiste
  • • 1 Rampamuffe M6
  • • 1 M-Schraube M6x60 mit Griff
  • • 1 U-Scheibe
  • • 9 Holzschrauben 3x15 für die Befestigung der Hartfaserteile
  • • 4 Holzschrauben mit gewindelosem Schaft für die Befestigung auf dem Maschinentisch 3,5x60
  • • Schraubenrosetten Messing
