Bandsäge aus Holz.

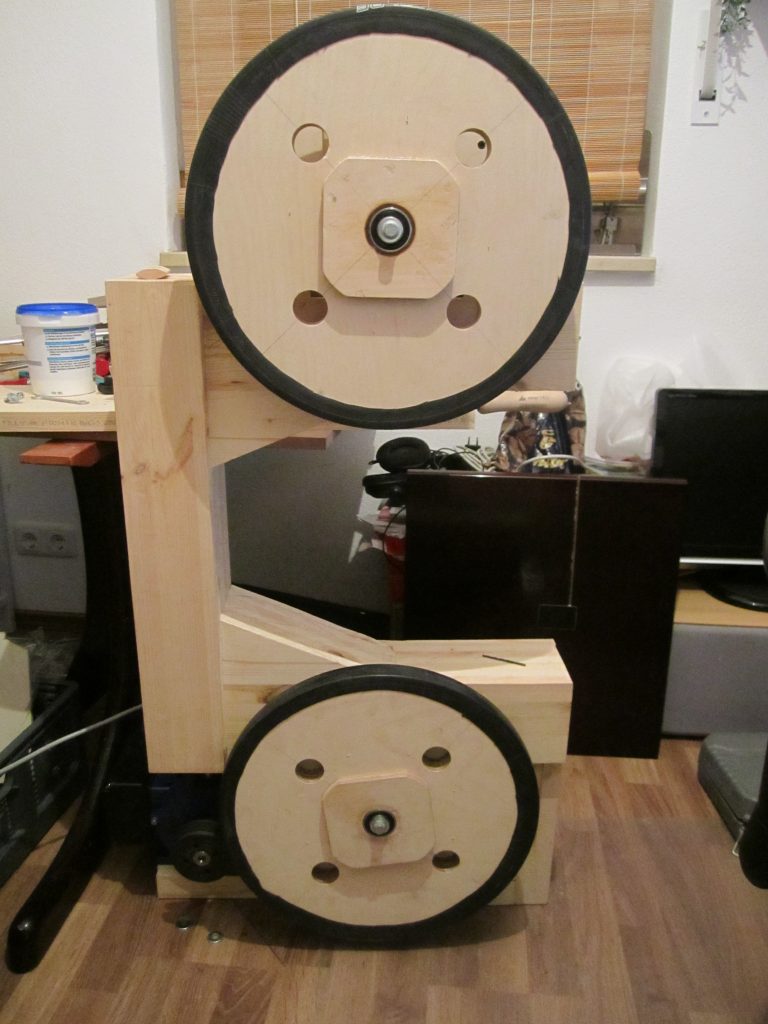

Bandsäge aus Holz. Diese Bandsäge hat Matthias Wandel "Besitz der Urheberrechte" (www.woodgears.ca) mit SketchUp entworfen!! Ich habe die Pläne erworben und sie nach Zeichnung und in eigen Improvisation gefertigt und Verbessert. Aktuell arbeite ich noch an diesem Projekt und rechne Ende März mit der Fertigstellung der Bandsäge. Hier möchte ich eine kleine Bilder-Galerie darstellen, über den Verlauf der Herstellung berichten. Stand 03.03.2015

0 / 5. 0

Bandsäge Deckel Einhell Fichte Fräsmaschine Hartholz Holz Hölzer Maschinen Multiplex Räder Schraube Sketchup Www.Ponal Zwingen
Benötigte Zeit: 75
Verwendetes Material

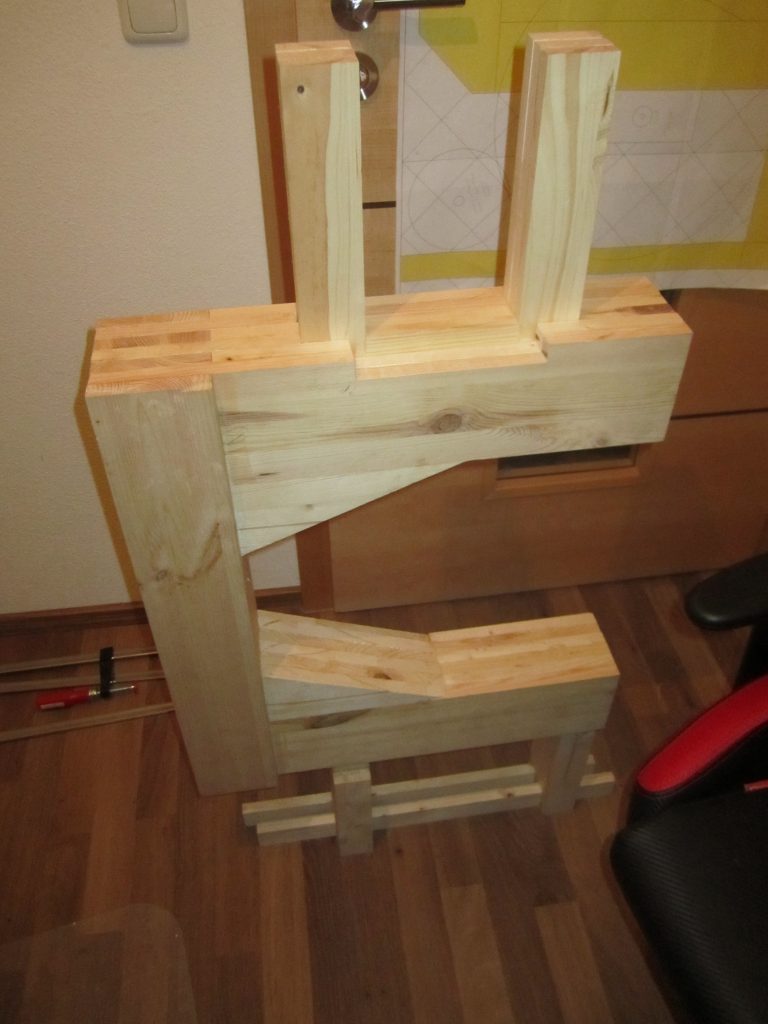

  • Rahmen = Fichte 18mm (sollte in Folie sein, da Verzug frei) oder Abrichten.&#13

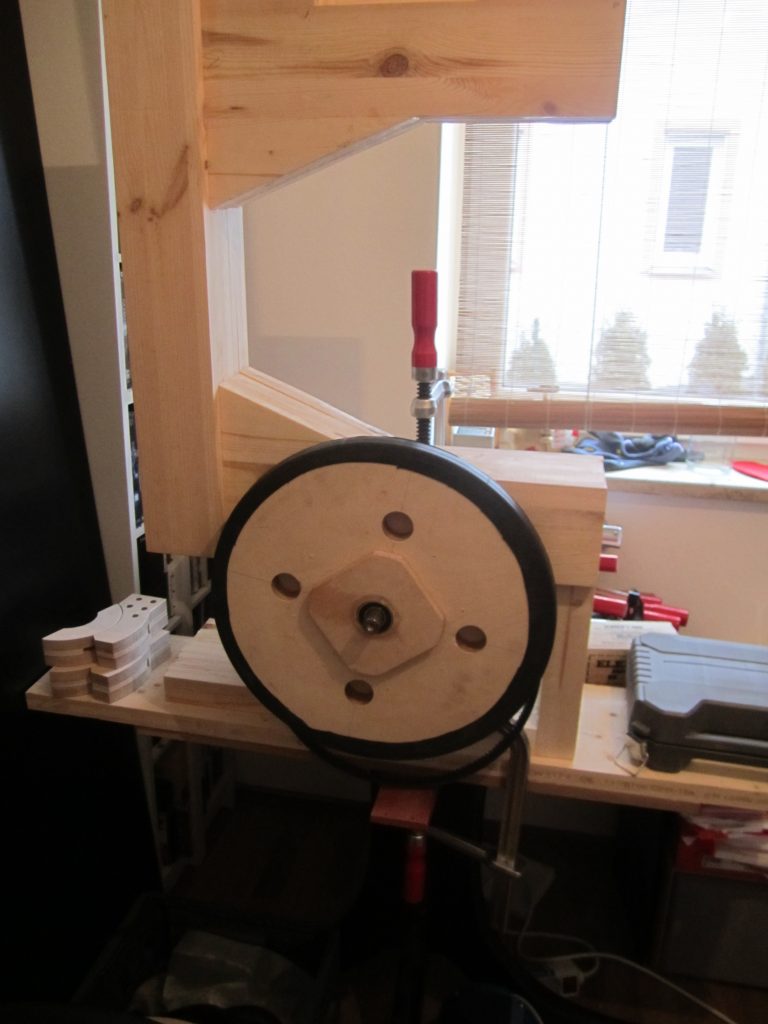

  • Räder = Multiplex 30mm&#13
  • Halterungen = Multiplex 9-12mm&#13
  • Alle Aktivteile sind aus Hartholz&#13
  • &#13
Verwendetes Werkzeug
  • Maschinen:&#13
  • &#13
  • Einhell Tischkreissäge&#13
  • Einhell Zug -und Kappsäge&#13
  • Einhell Säulenbohrmaschine&#13
  • Einhell Akkuschrauber&#13
  • Einhell Bandschleifer&#13
  • Einhell Handhobel&#13
  • Einhell Schwingschleifer&#13
  • Einhell Spänesauger&#13
  • Einhell Stichsäge&#13
  • -----&#13
  • Deckel FP4 Fräsmaschine (Für alle Aktiv Flächen die 90° benötigen)&#13
  • Deckel FP3 Fräsmaschine (Für Hartholz)&#13
  • Weiler Drehbank (Komplette Fertigung der Räder) ohne Unwucht!!&#13

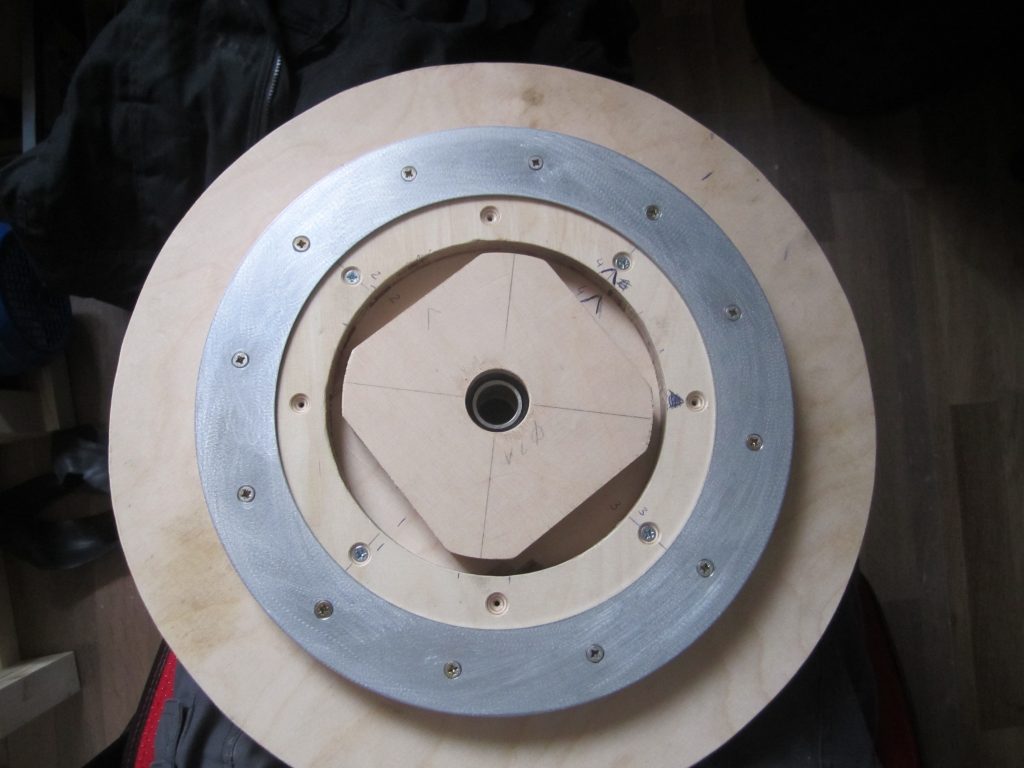

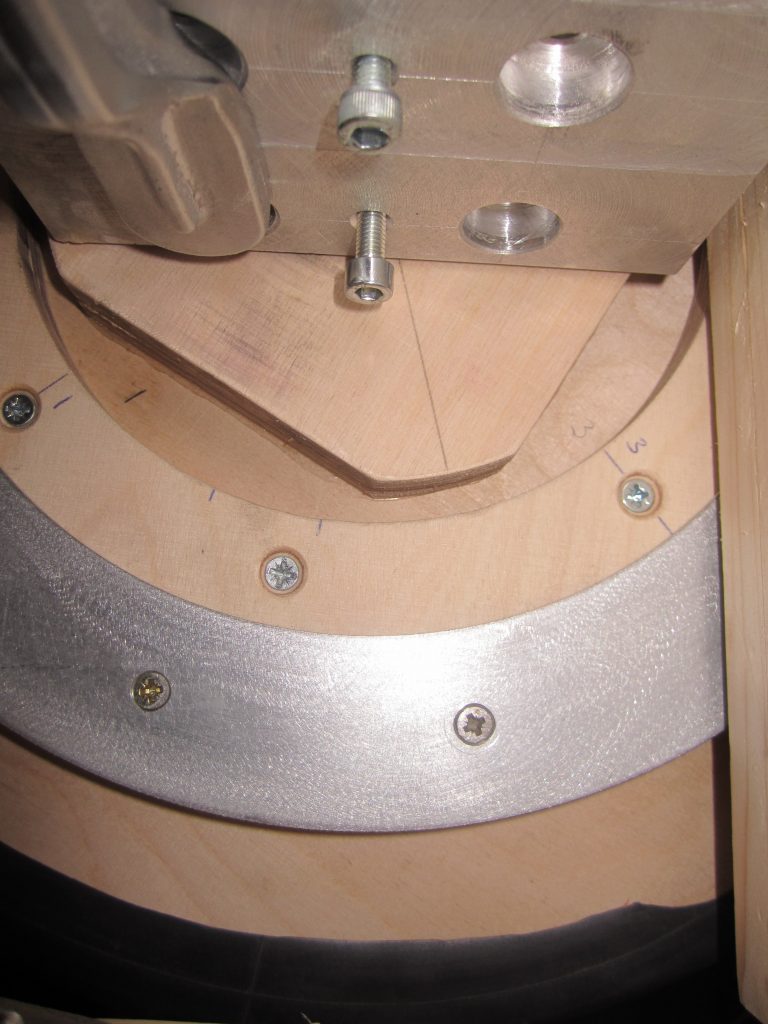

  • Trumpf Laser (Keilriemenring, als Verstärkung)&#13
  • -----&#13
  • Zubehör:&#13
  • &#13
  • 1,1KW, 1500 rpm, Elektromotor mit Betriebskondensator.&#13
  • Keilriemen 13 x 1200mm&#13
  • Sämtliche Schrauben, Gewindeeinsätze, Stockschrauben, Kreuzknauf, usw.&#13
  • Holzleim (Ponal 3, Wasserfest)&#13
  • Gummirolle (Beste Leimverteilung)&#13
  • Verbindungsmaterial (Zwingen jeglicher Art)&#13
  • Hochleistungskugellager, Shimps und Zentelblech.&#13
  • Bandsägeblatt auf Maß 2670-2700 mm (Internet).&#13
