Aufsatzzange

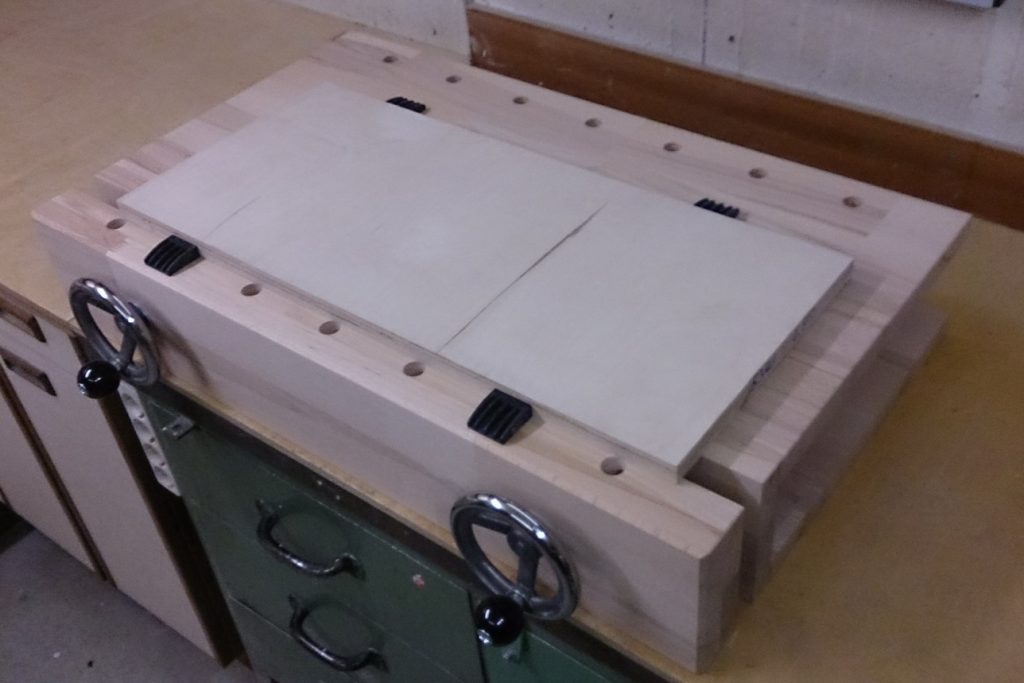

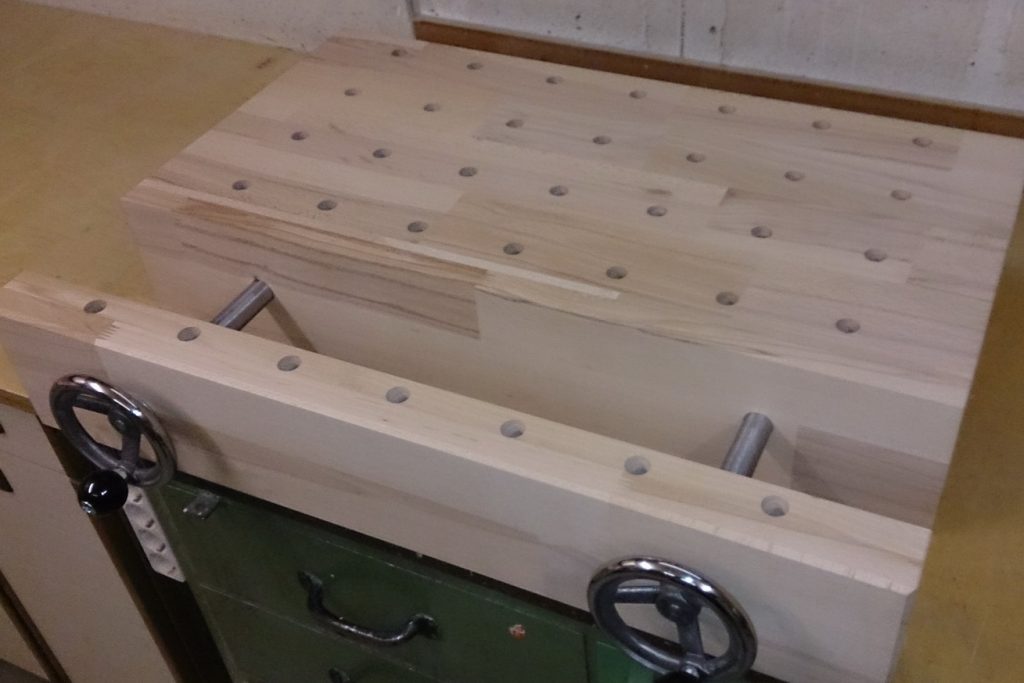

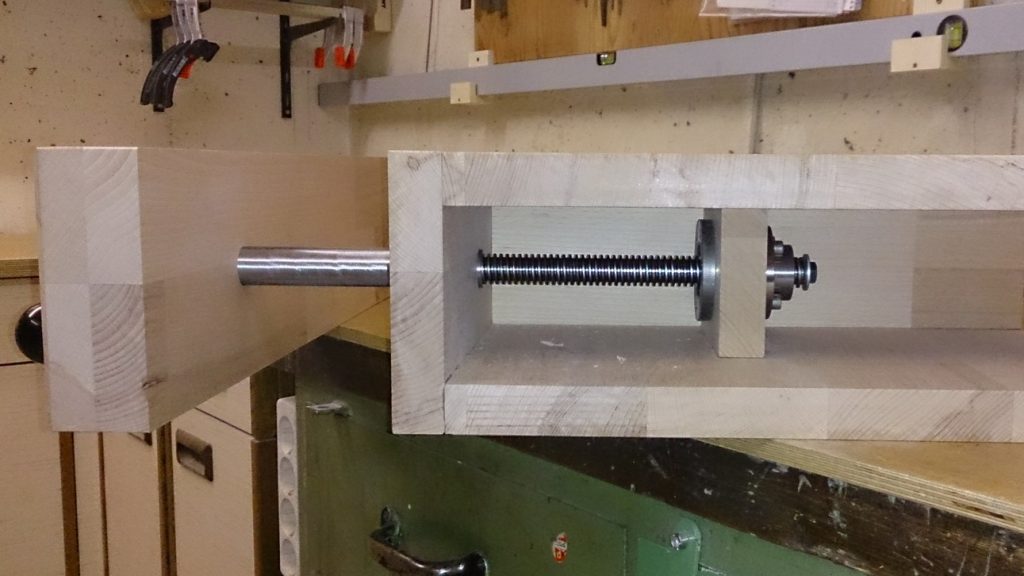

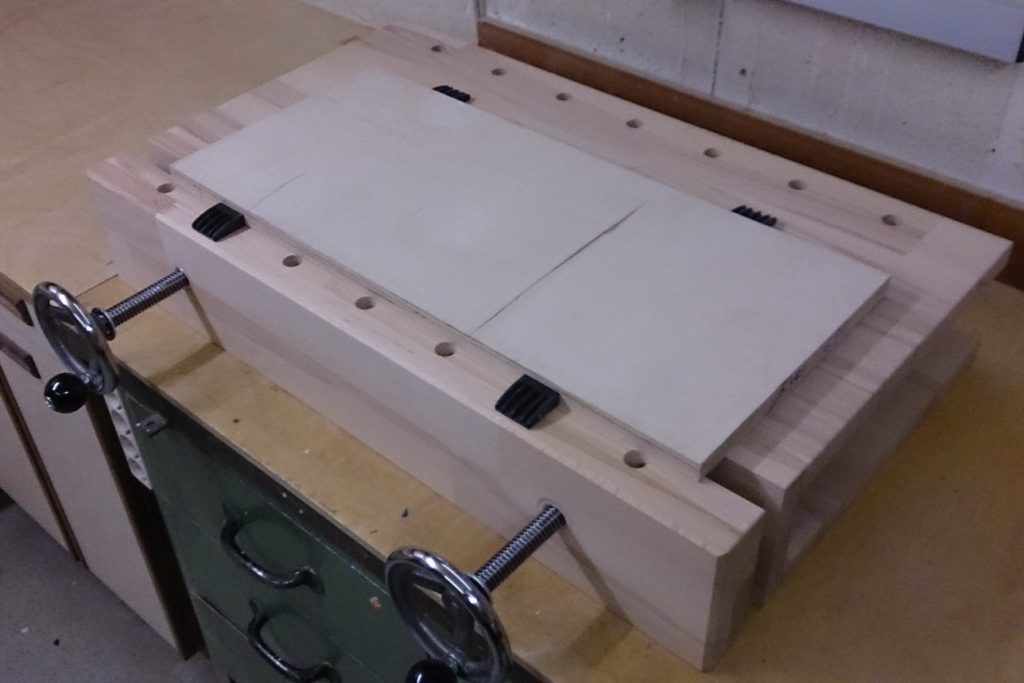

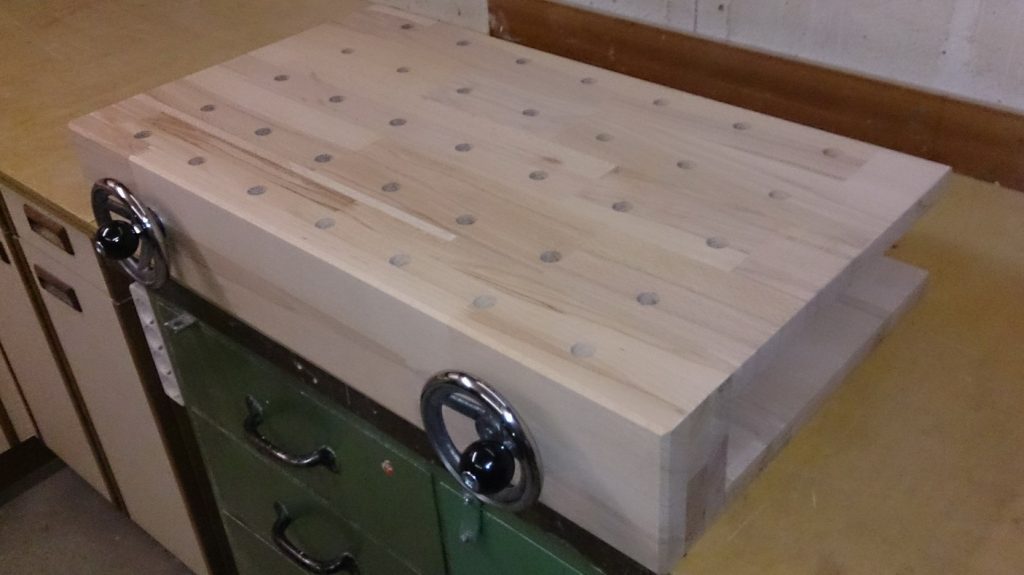

Hier meine Version der Aufsatzzange: Um zu verhindern, dass beim Spannen mit Bankhaken der Spannbacken kippen kann, habe ich ein Führungsrohr eingebaut. Dieses stützt sich auf der Spindel ab. Die Flanschmutter ist am Zwischenlager befestigt. Die Spindel wird dem Handrad gedreht. Der Vorteil dieser Variante: Öffnungsweite bis 125 mm; beim Spannen mit kleiner Öffnungsweite stört die Spindel nicht, da sie ja nicht vorsteht.

Benötigte Zeit

15 Stunden

Verwendetes Werkzeug

  • Kreissäge
  • Tauchsäge
  • Bohrmaschine
  • Hobel

Verwendete Materialien

  • Leimholz Buche
  • Trapezgewindespindel Tr 20x4
  • Flanschmuttern Tr 20x4
  • Klemmring
  • Speichen-Handrad
  • Kugelknopf
  • Flachdübel
  • Schrauben
