2-Achsen Freifräseinheit

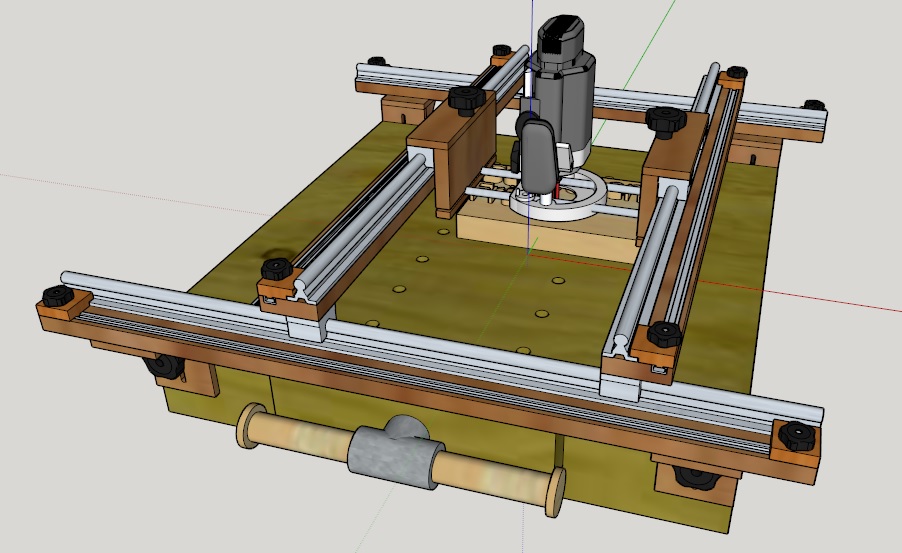

Hin und wieder fräse ich mit der Oberfräse Muster und Formen aus Werkstücken, wie z.B. Schriften aus Holzschildern. Das Problem dabei, je weiter man aus dem Werkstück ausfräst, desto weniger Material für die Auflage der Fräse bleibt. Da kam mir die Idee, die Fräse mit Linearführungen "schwebend" über dem Werkstück zu führen. Den Plan habe ich mit SketchUp in das 3D Warehouse eingestellt, falls jemand Interesse an der Idee hat. Dort einfach nach "2-Achsen Freifräseinheit" suchen.

sdittmar

0 / 5. 0

Fräse Fräsen Multiplex Oberfräse Sautershop Schloßschrauben Schraube Schrauber Sketchup Tischfräse Tischkreissäge
Benötigte Zeit: 15
Verwendetes Material
  • 4 x Linearführungen&#13
  • 12mm Multiplex&#13
  • T-Nutschienen (z.B. Sautershop)&#13
  • Schlossschrauben und Sterngriffe
Verwendetes Werkzeug
  • Tischfräse&#13
  • Tischkreissäge&#13
  • Schrauber
