"schwebendes" Bett, 180 x 200 cm

Einsendung: 15.09.2014
von Volker Braun aus 53949 Dahlem

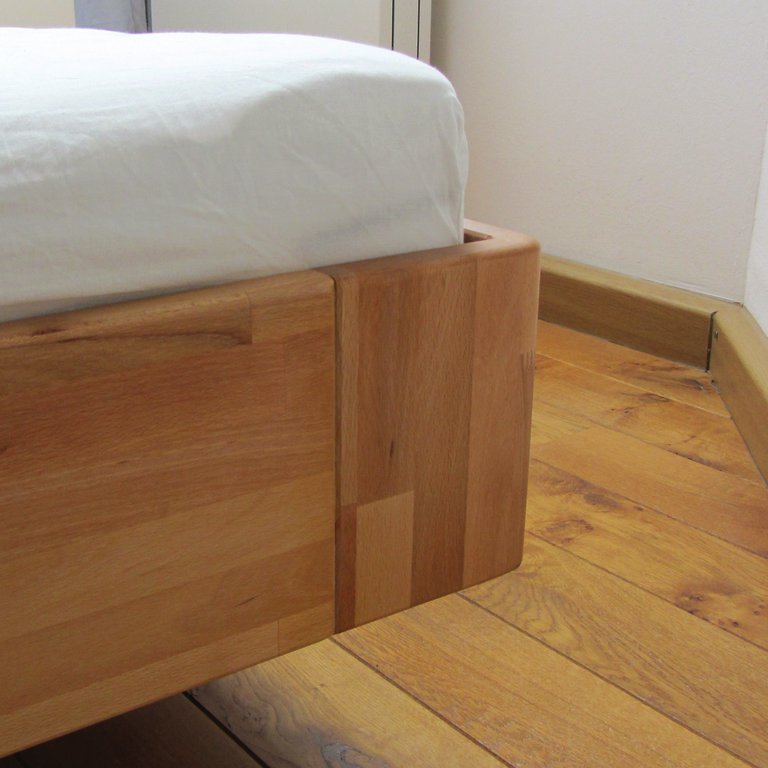

Dieses Bett ist eine Eigenkonstruktion, es sollte "schweben", die Füße sollten also nicht zu sehen sein.

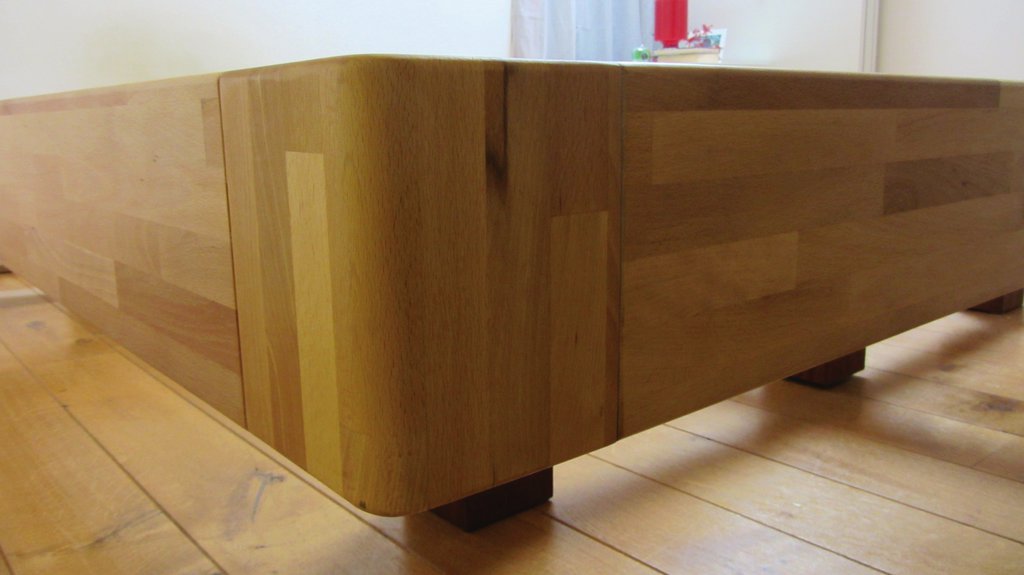

Der Bettrahmen besteht aus 25mm Buche Leimholz mit Hartöl behandelt. Die Ecken sind mit Flachdübeln und Schrauben sowie einem Holzwinkel verbunden und wurden an das Fuß- bzw. Kopfende gedübelt und mit Taschenlochbohrungen verschraubt.
Die Seitenteile sind mit je 4 10mm Holzdübeln und Arbeitsplattenverbindern befestigt.

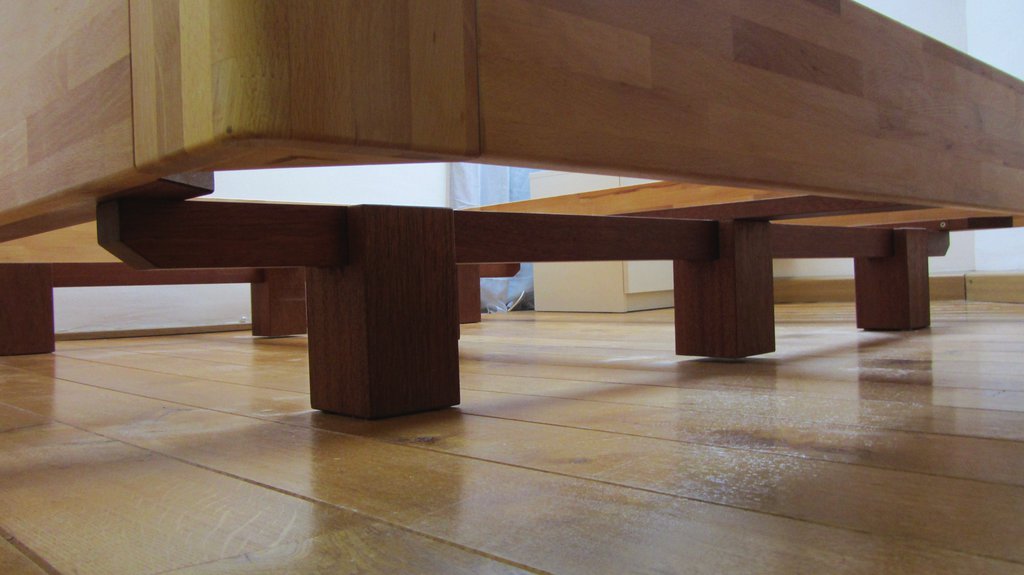

Die Unterkonstruktion besteht aus geöltem Meranti und verschwindet aufgrund der dunklen Färbung nahezu im Schattenwurf des Bettes. Alle Verbindungen wurden mit Holzdübeln und Schrauben, sowie teilweise mit Überblattungen und Nuten ausgeführt.

Der Bettrahmen trägt somit außer dem Eigengewicht grundsätzlich nichts.

Die sieben nach Innen verlagerten Füße des Bettes haben auf den Fotos aufgrund des alten und schrägen Dielenbodens nicht durchgängig Kontakt, liegen jedoch alle auf einer Ebene. Hier musste im Nachhinein mit Bierdeckeln unterlegt werden.

Benötigte Zeit
(in Stunden)

40

Verwendete Materialien

Buche Leimholz 25mm
Meranti in 55mm Stärke
Flachdübel
Runddübel
Arbeitsplattenverbinder
Schrauben
Leim

Verwendete Werkzeuge

TKS
HKS mit Führungsschiene
Dickenhobel
Bohrmaschine
Akkuschrauber
Flachdübelfräse
Undercover Jig
diverse Handwerkzeuge
