Kniehebelspanner – Selbstbau

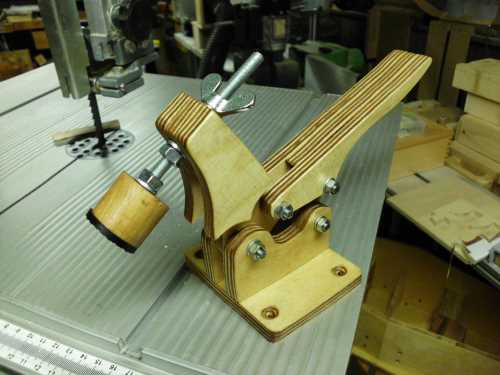

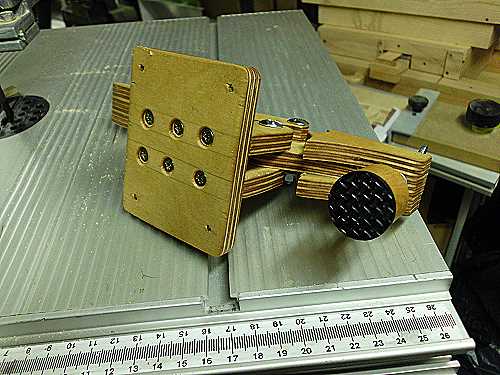

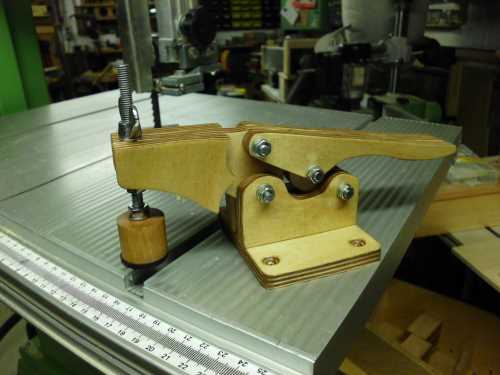

Nachdem ich im Inet eine sogenannte Hold Down Toggle Clamp entdeckte, entschloß ich mich diese vom Prinzip her nachzubauen. Eine CNC-Portalfräse wäre für dieses Projekt prädestiniert. Aber da ich weder eine besitze, noch eine Benutzungsmöglichkeit habe, baute ich erstmal einen Prototyp nach Fotos mit der Dekupiersäge. Die Fotos der Einzelteile bearbeitete ich mit einem Grafikprogramm, sodass alle auf einen DIN A4 Bogen passten. Das Resultat ist ein 21cm langer und 8cm hoher Kniehebelspanner mit einer Ausladung von 55mm.

Benötigte Zeit

3 Stunden
