Rolle für Druckluftschlauch

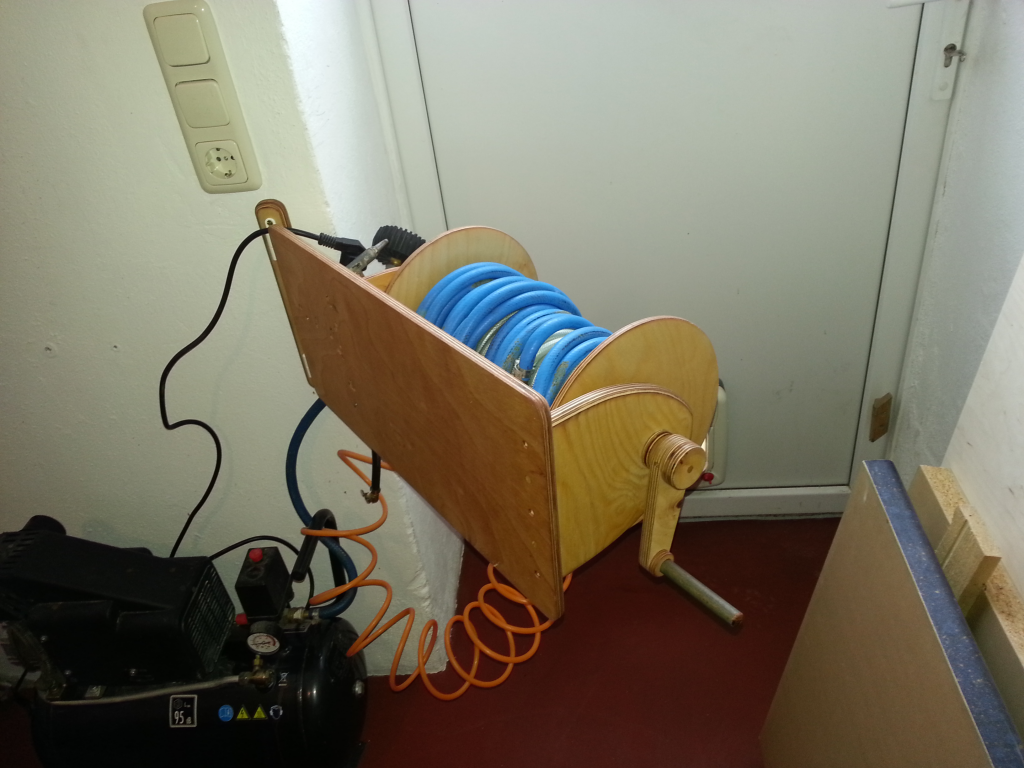

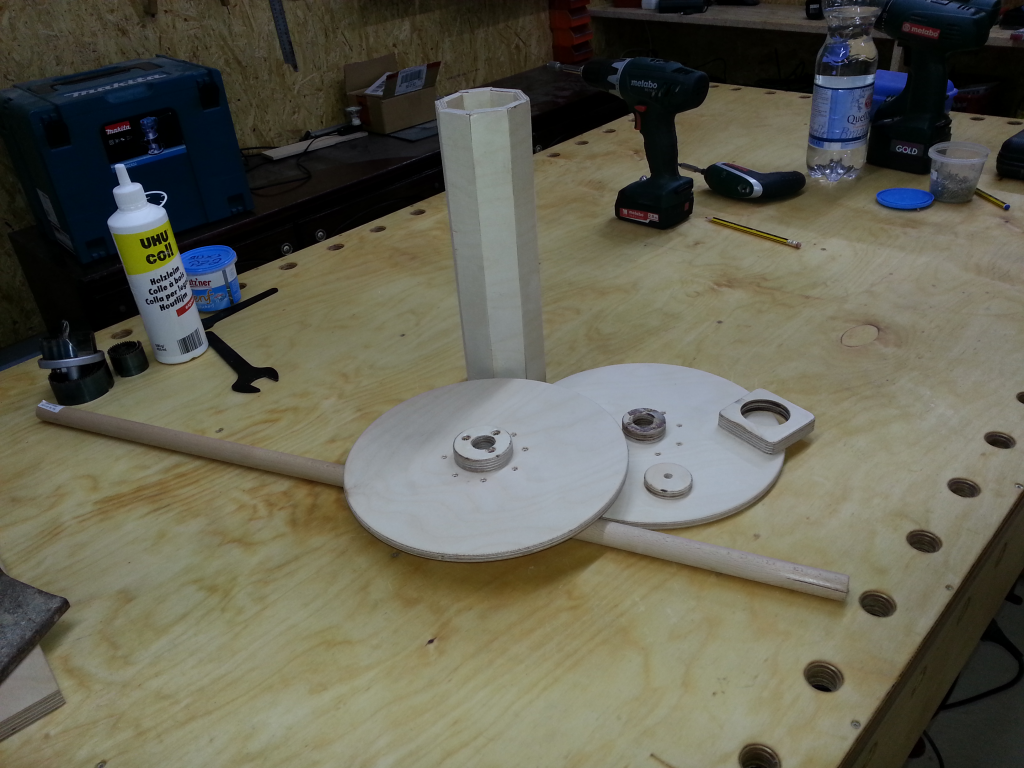

Vor einiger Zeit habe ich mir eine Aufrollmöglichkeit für meinen Luftschlauch gebaut. Sie besteht aus 9 und 15 mm Multiplex. Die linke Seite der Trommel läuft auf einem 20 mm-Hartrundholz. Für die rechte Seite musste ich mir etwas einfallen lassen, da die Mitte offen bleiben musste für den Zuluftschlauch. Hier habe ich auf das Seitenteil innen ein Holzteil mit einem Loch als Führung aufgeschraubt und auf den Deckel der Trommel das Gegenstück, welches in der Führung läuft. Weiterhin habe ich zwei Scharniere montiert, damit ich die gesamte Rolle in die Kellertür klappen kann, wenn ich den Schlauch draussen benötige.

Benötigte Zeit

6 Stunden

Verwendetes Werkzeug

  • Kreissäge,
  • Bandsäge,
  • Oberfräse,
  • Ständerbohrmaschine,
  • Akkuschrauber,
  • Lochkreissäge,
  • Förstnerbohrer

Verwendete Materialien

  • 9mm / 15 mm Multiplex
  • 20 mm Rundholz
  • Scharniere
  • Leim
  • Schrauben
  • Firnisöl
