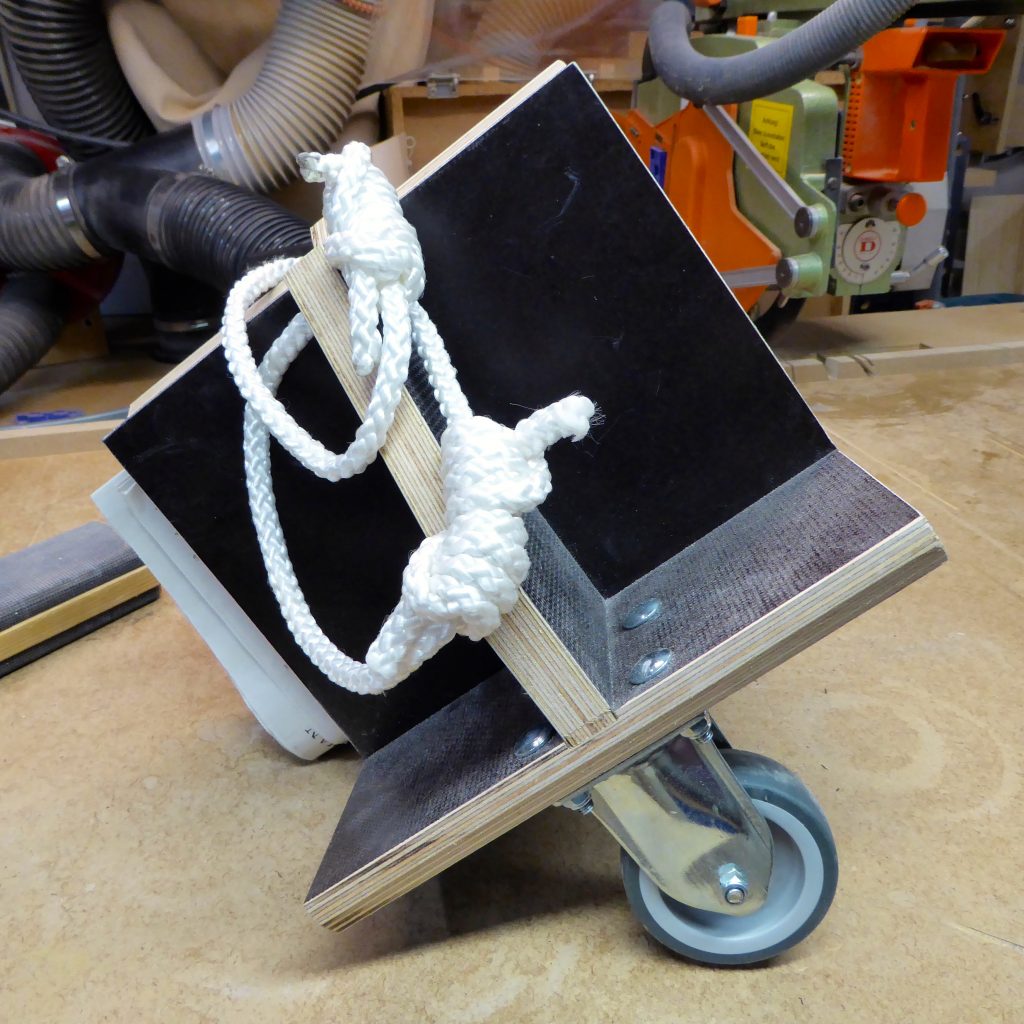

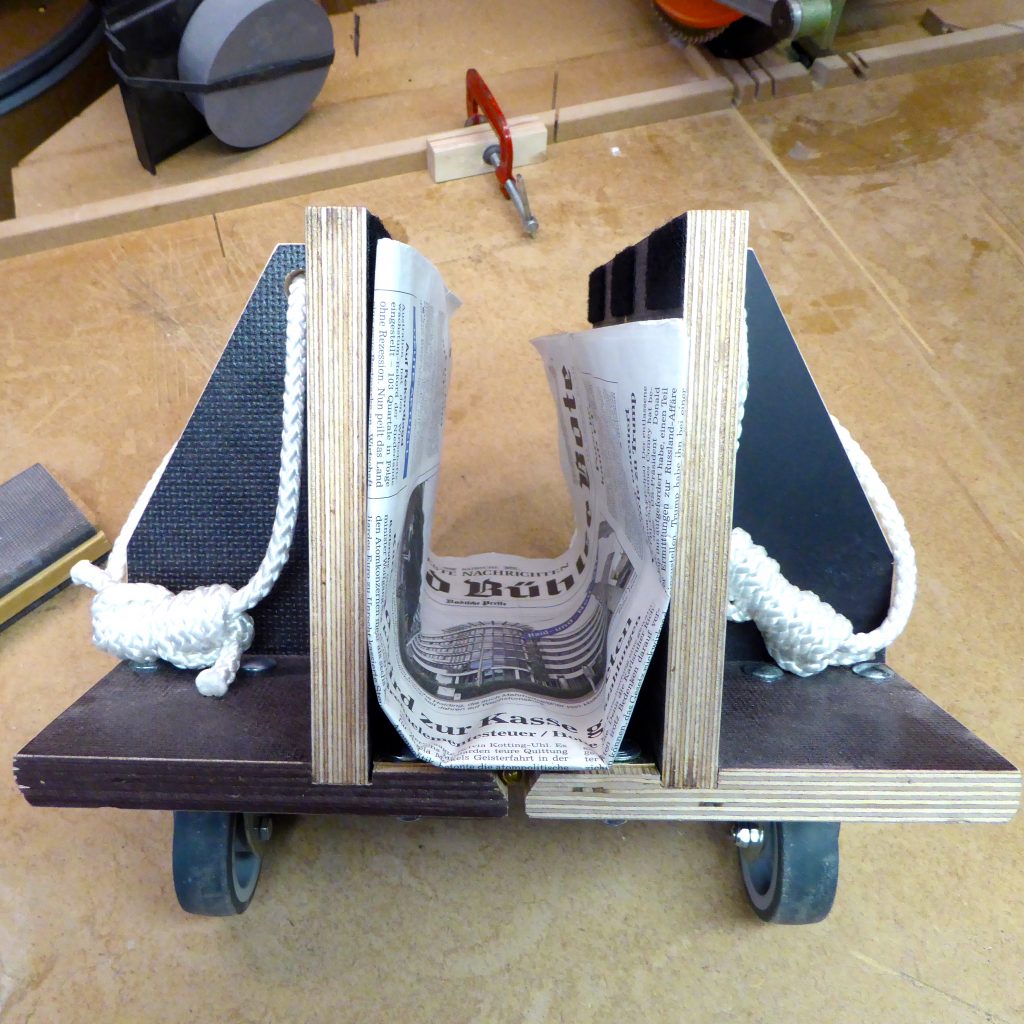

Plattenklemmroller

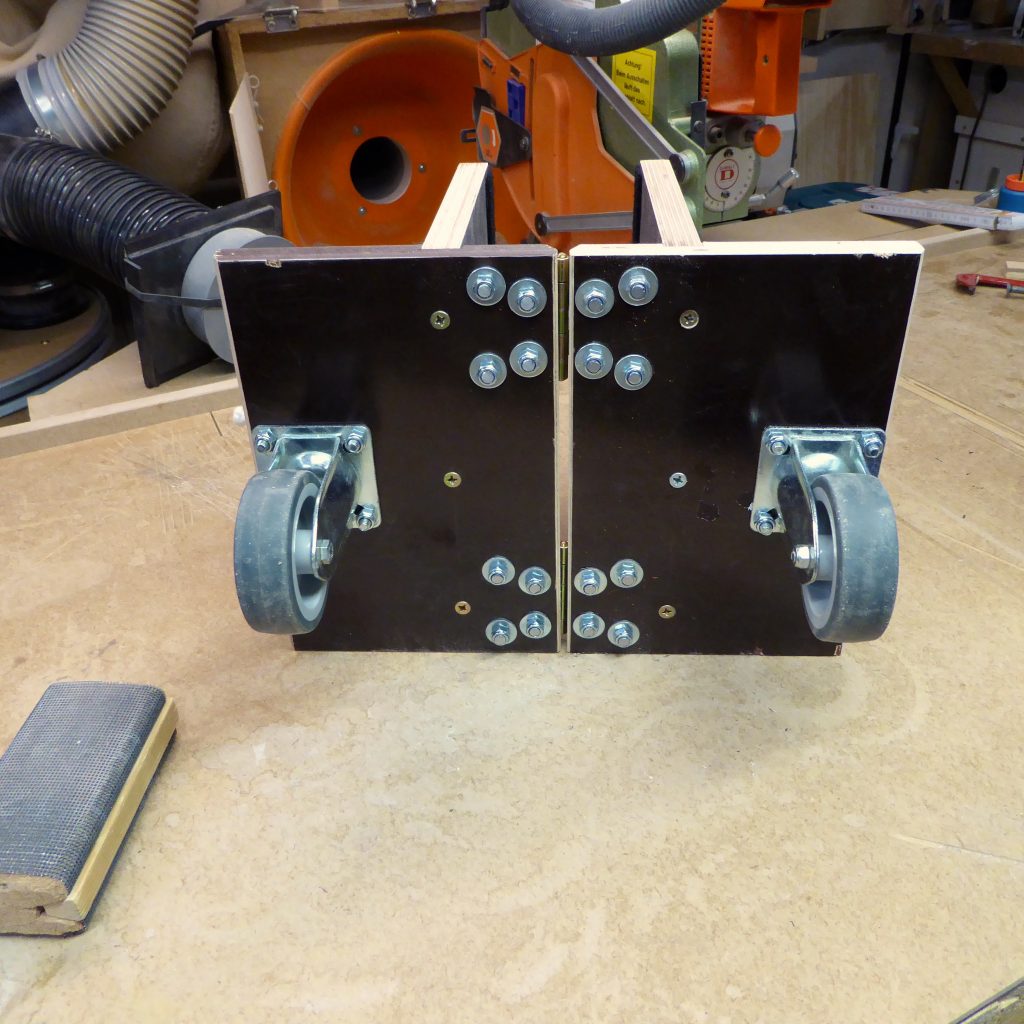

Den Bauvorschlag aus HW gleich umgesetzt. Leicht abgeändert, weil mit Material aus der Restekiste und vorhandenen Scharnieren gefertigt. Die Scharnierlöcher auf 7mm aufbohren und die Schloßschrauben bis zum Anschlag einschlagen, damit sie sich beim Anziehen der selbstsichernden Muttern nicht mitdrehen.

Benötigte Zeit

4 Stunden

Verwendetes Werkzeug

  • • TKS
  • • evtl. Keilanschlag (auf ca. 35° eingestellt)
  • • TBM, Akkuschrauber

Verwendete Materialien

  • • Muliplexreste 18 mm
  • • 2 Schwerlastrollen Ø 75 mm
  • • Schloßschrauben M6x30 auf 25 mm gekürzt
  • • Selbstsichernde Muttern M6
  • • U-Scheiben für M6
  • • Holzschrauben 3,5x40/50
  • • Kunstfaserseil ca. 1,5 m (wg. des dicken Knotens benötigt man etwas mehr) als Tragegriff
