Eigenbau Frässchablonen

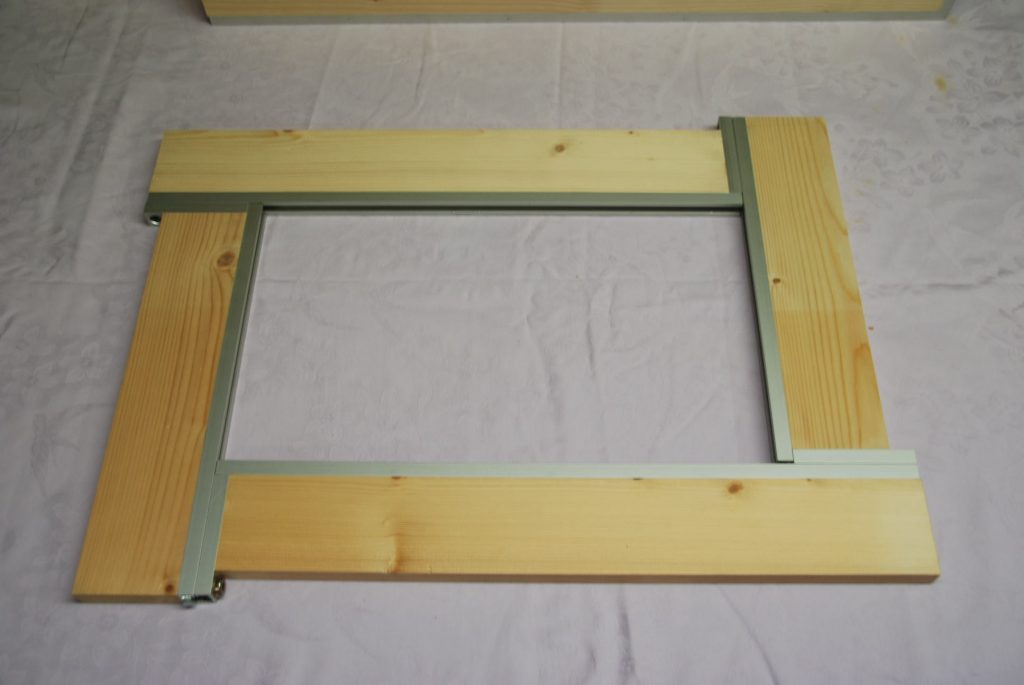

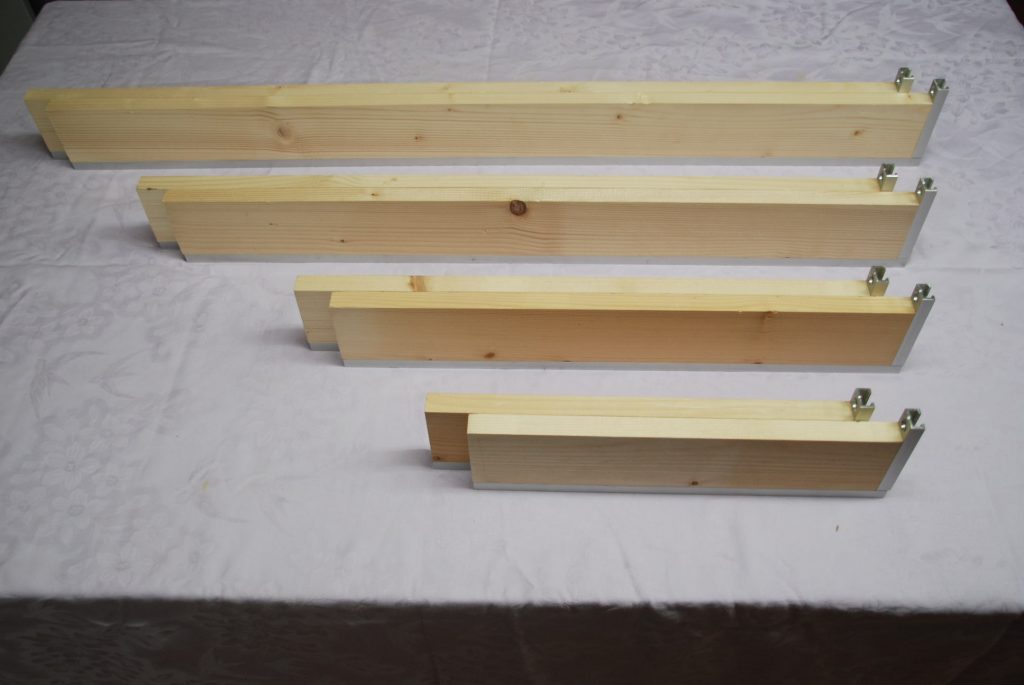

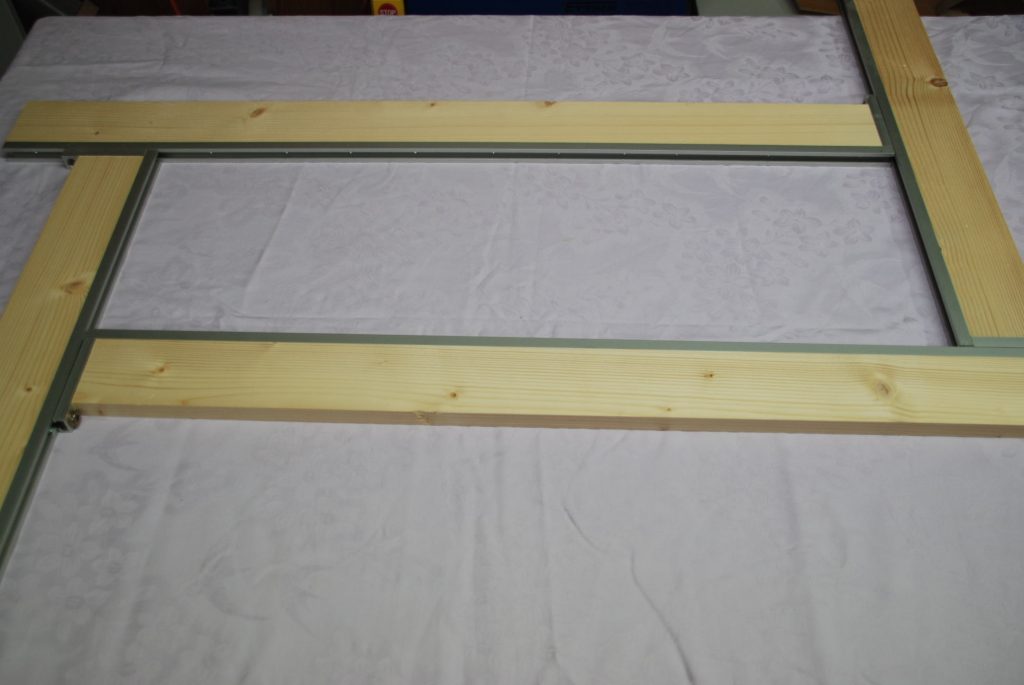

Da die Frässchablonen so unglaublich teuer zu kaufen sind, habe ich mir Ueberlegungen gemacht, etwas zweckmässiges selber zu bauen. Ich habe ganz schönes, feinjähriges Fichtenholz geholt beim Sager . Habe Leisten 65x17mm herausgehobelt und 4 Paar unterschiedlicher Längen zugeschnitten: L 850mm, 650mm, 450mm, 300mm, Die Schnitte müssen ganz genau 90Grad geschnitten sein. Danach habe ich auch die 17mm C-Provile in den gleichen Längenzugeschnitten. Für die Stirnseite habe ich diese L 92mm geschnitten und wie das Bild zeigt ein 9mm Loch am Ende eingebohrt. Der maximale Arbeitsbereich ist um 92 mm kürzer. Mit relativ günstigem Preis habe ich so einen sehr grossen Arbeitbereich abdecken können. Das ganze funktioniert sehr gut.Man kann die verschiedenen Längen der Einzelteile auf viele Möglichkeiten verwenden.

0 / 5. 0

Dickenhobelmaschine Drechselmaschine Fichtenholz Hobelmaschine Holz Schrägschnitt Schraube Schrauben Tischkreissäge Zuschnitt
Benötigte Zeit: 6
Verwendetes Material
  • Sehr feinjähriges und sauberse Fichtenholz,&#13
  • C-Schienen ab Stange,&#13
  • Holz-Schrauben,&#13
  • Gleitsteine M8&#13
  • Schrauben M8x15mm&#13
  • &#13
  • &#13
  • &#13
  • &#13
  • &#13
Verwendetes Werkzeug
  • Tischkreissäge, Hobelmaschine, Schleifmaschine, Akkubohrmaschine

HolzWerken - Werkstatteinrichtung

Bücher Werkstatt

HolzWerken - Werkstatteinrichtung

Das Buch HolzWerken - Werkstatteinrichtung bietet 15 Projekte und Ideen für die eigene Werkstatt.

22,00 €

Mehr Erfahren

Zeitschriftenabo HolzWerken

Abo Abonnements Zeitschrift

Zeitschriftenabo HolzWerken

Wissen. Planen. Machen. Das ist das Motto der Zeitschrift HolzWerken, dem Magazin für den Holzwerker. Zeitschriftenabo HolzWerken gleich hier bestellen!

Preisspanne: 74,00 € bis 93,00 €

Mehr Erfahren

Kommentare

6 Kommentare

  1. Kletteri
    Vor 9 Jahren

    Hallo Walter,
    super Idee und sehr gute Arbeit.
    Könnten Sie für die Gleitsteine eine Bezugsquelle mitteilen?

    MfG
    Erich

  2. Sam Trinczek
    Vor 8 Jahren

    Servus Walter
    Eine wirklich saugute Idee, die ich nachbauen werde. Vielen, lieben Dank für den Tipp und liebe Grüsse in die Schweiz (habe 11 Jahre in Neuchâtel gewohnt)!

  3. Herbert Mülhauser
    Vor 8 Jahren

    Gute Lösung – eine weitere (und billigere) Variante wäre es, statt C-Profile zu verwenden, T-Nuten einzufräsen und als Verbindungsschrauben solche von Hettich zu verwenden (Hornbach Art. Nr. 8673678).

    Wie wurden die C-Profile eigentlich mit den Leisten verbunden?
    Ich nehme an mit versenkten Schrauben (Dimension und Anzahl?).

    Im Voraus danke für Antworten.

    Herbert

  4. Herbert Mülhauser
    Vor 8 Jahren

    Gute Lösung – eine weitere (und billigere) Variante wäre es, statt C-Profile zu verwenden, T-Nuten einzufräsen und als Verbindungsschrauben solche von Hettich zu verwenden (Hornbach Art. Nr. 8673678), anstatt der Einschraubmuttern sind allerdings ebenfalls M8-Gleitsteine zu verwenden.

    Wie wurden die C-Profile eigentlich mit den Leisten verbunden?
    Ich nehme an mit versenkten Schrauben (Dimension und Anzahl?).

    Im Voraus danke für Antworten.

    Herbert

  5. Bernward Schwedhelm
    Vor 7 Jahren

    Von der Idee her nicht schlecht, wenn die unbezahlbaren T-Nut-Schienen nicht wären.
    Wenn eine Frässchablone soviel kostet wie ein gebrauchter PKW hört der Spaß auf.

  6. 1970
    Vor 2 Jahren

    Gibt es dafür eine Zeichnung?
    MFG
    Tom
