Lösbare Verbinder für die Hobbywerkstatt – Flachdübel und Runddübel

Lösbare Verbinder sind in vielen Tischlereien zum Standard geworden:
Statt dem Leim beim Trocknen zuzusehen oder ihn panisch vom Furnier kratzen zu müssen, können Korpusse schnell und passgenau gefertigt werden. Für den Transport kann alles platzsparend demontiert werden, enge Treppenhäuser verlieren ihren Schrecken und nachträgliche Änderungen/Reparaturen sind einfach möglich.
Besonders bliebt ist dabei der Clamex P-Verbinder von Lamello. Dank seinem speziellen Mechanismus lässt sich mit der passenden Flachdübelfräse ein Verbinder einlassen, der nicht geschraubt werden muss.

Clamex S20 – Passend für alle Flachdübelfräsen

Etwas weniger komfortabel ist die S-Variante: Hier wird der Verbinder eingeschraubt. Bei der S18-Variante beträgt dabei die Höhe der Nut knapp 8mm. Da die üblichen Flachdübelfräsen nur knapp 4mm hohe Nuten fräsen, muss entweder der Nutfräser ausgetauscht werden (Kosten) oder mit Hilfe einer Unterlage zweimal gefräst werden (fehleranfällig und zeitaufwendig).
Die Lösung heißt Clamex S20 (keine Sorge, ich komm hier schon selber durcheinander mit den ganzen Bezeichnungen):

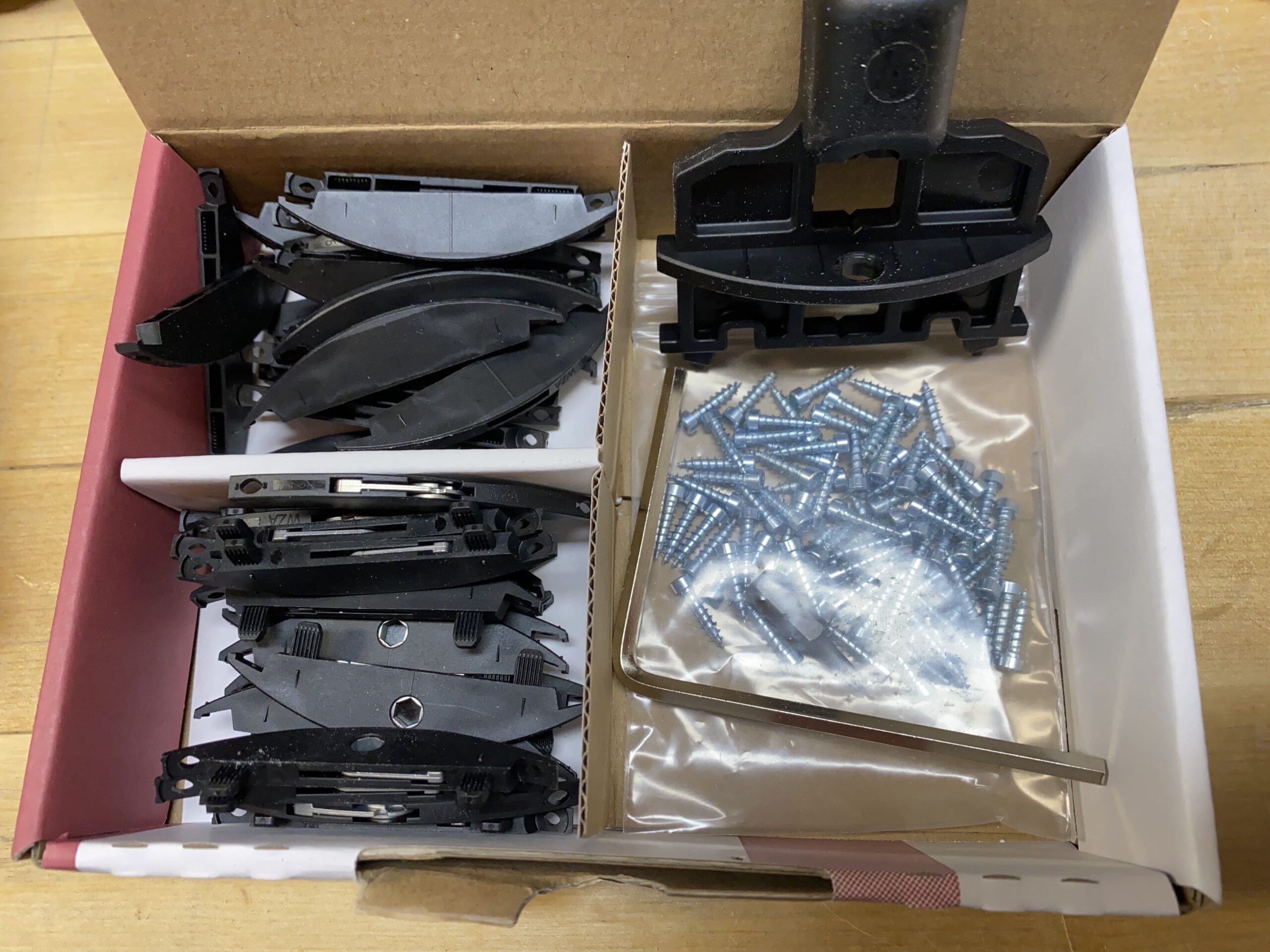

Bereits beim kleinen 20er Pack liefert Lamello das passende Zubehör mit, inklusive der Bohrvorrichtung.

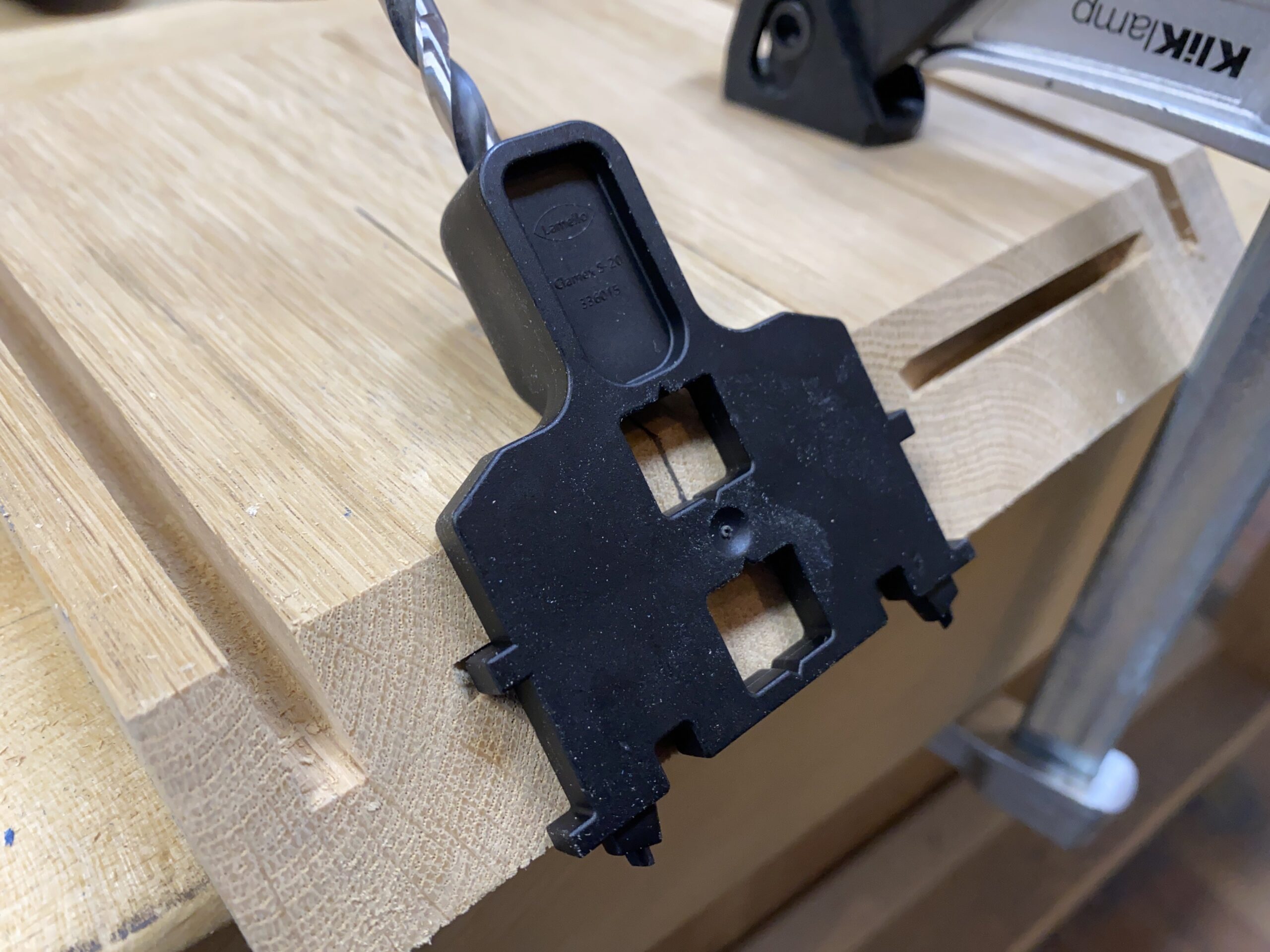

Die mitgelieferte Bohrvorrichtung erleichtert vor allem die Bohrung bei Gehrungen.

Zur Montage wird lediglich eine Flachdübelfräse und ein Akkuschrauber mit einem 6mm Holzbohrer benötigt.
Großer Vorteil: Die Verbinder können wie bisher gewohnt eingefräst werden, anschließend muss lediglich ein Loch für den beigelegten Innensechskantschlüssel gebohrt werden.

Ein verbesserter Runddübel?

Häfele bietet mit dem Ixconnector SC 8/60 einen Hightech-Dübel an:
Der Durchmesser beträgt hier wie gewohnt 8mm und lässt sich so mit jeder Dübelvorrichtungen verwenden.
Wie auch beim Clamex wird anschließend noch ein Loch gebohrt, um den Dübel zu spreizen und eine feste Verbindung herzustellen.

Der Ixconnector ist mit 55mm Länge für Gehrungen ungeeignet.

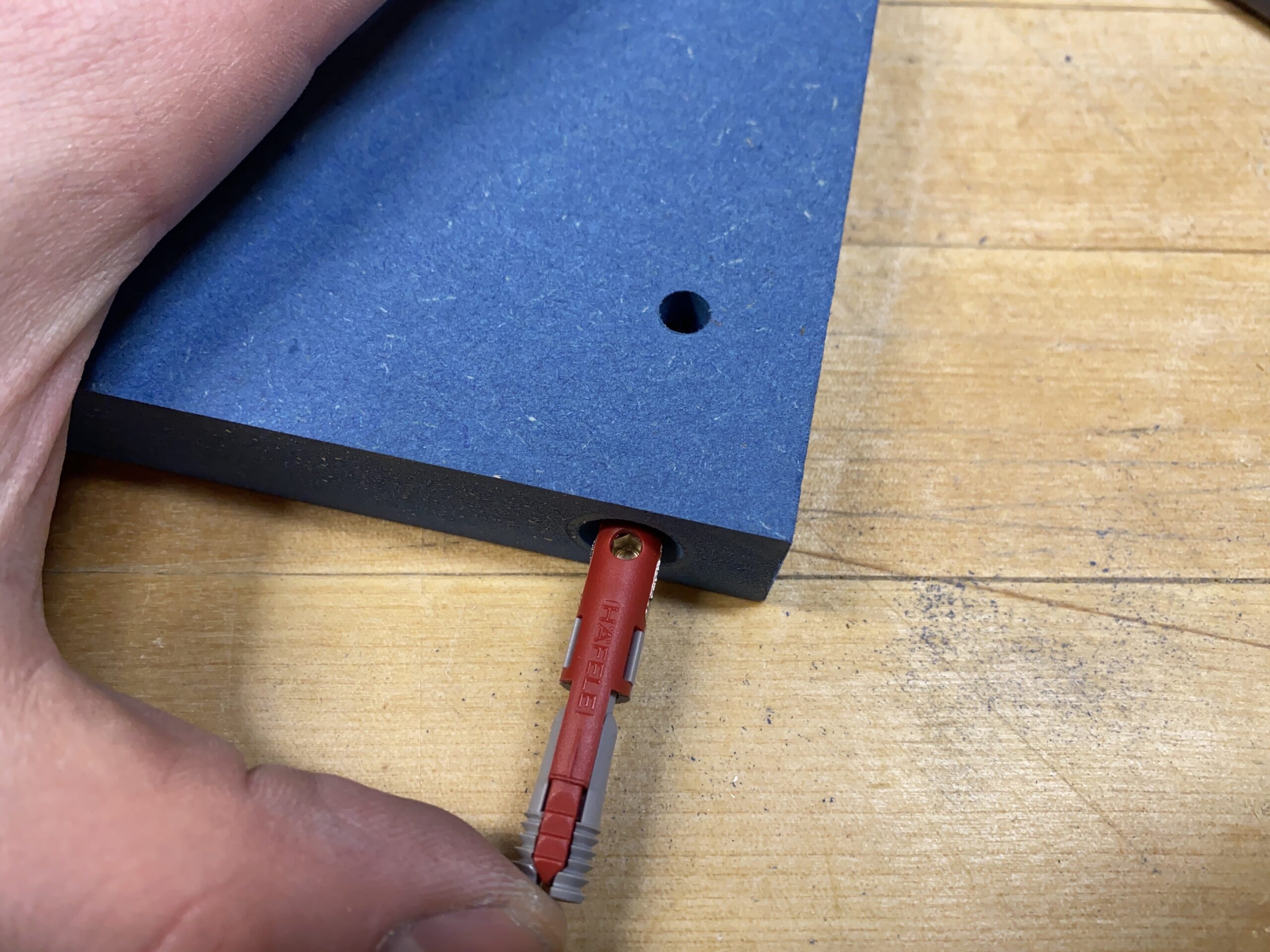

Dem leichten Untermaß sei Dank, kann der Dübel ohne Kraftaufwand eingeschoben werden.

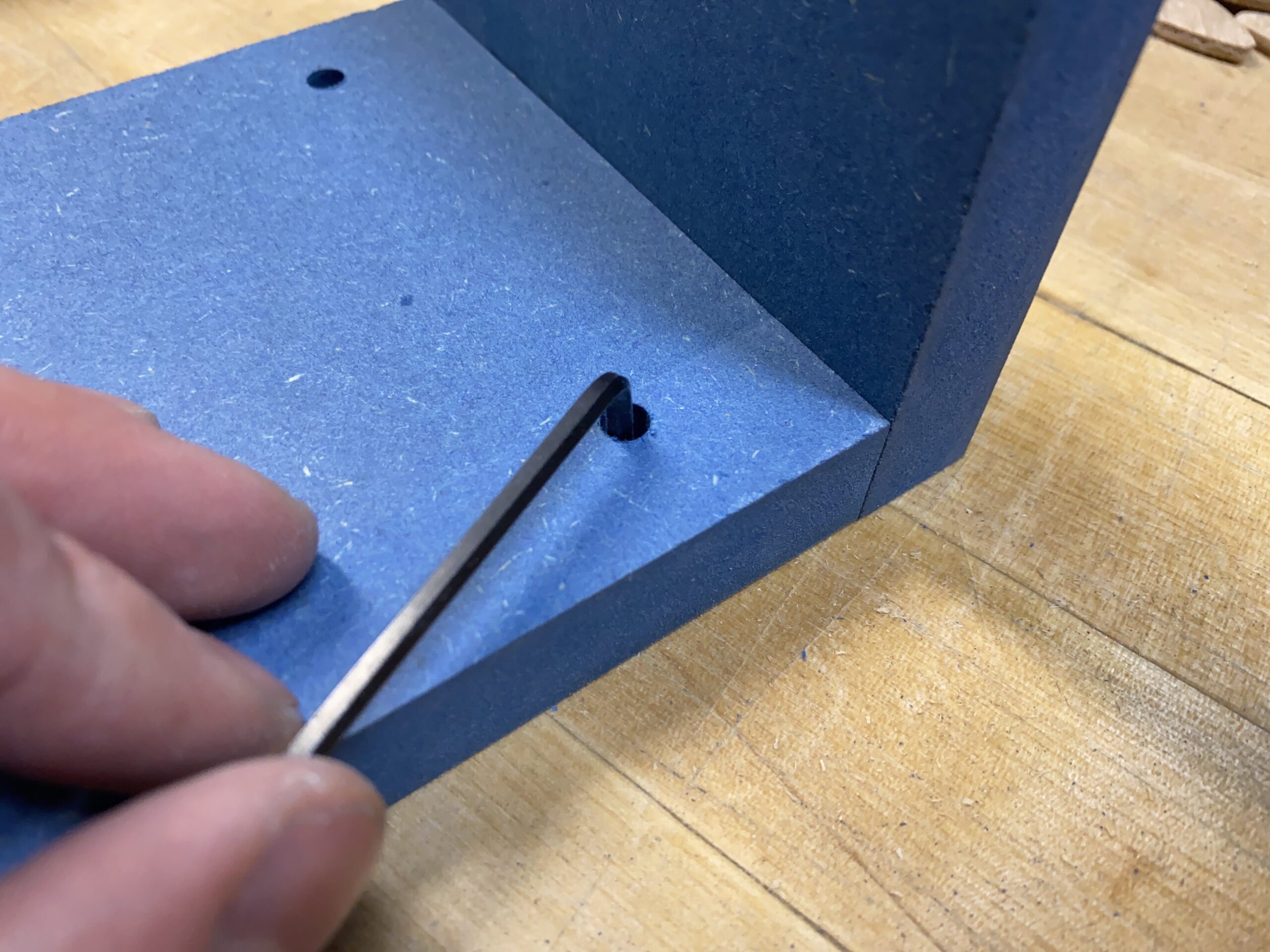

Mit etwas Erfahrung landen die zur Arretierung notwendigen Bohrungen nicht im Sichtbereich.

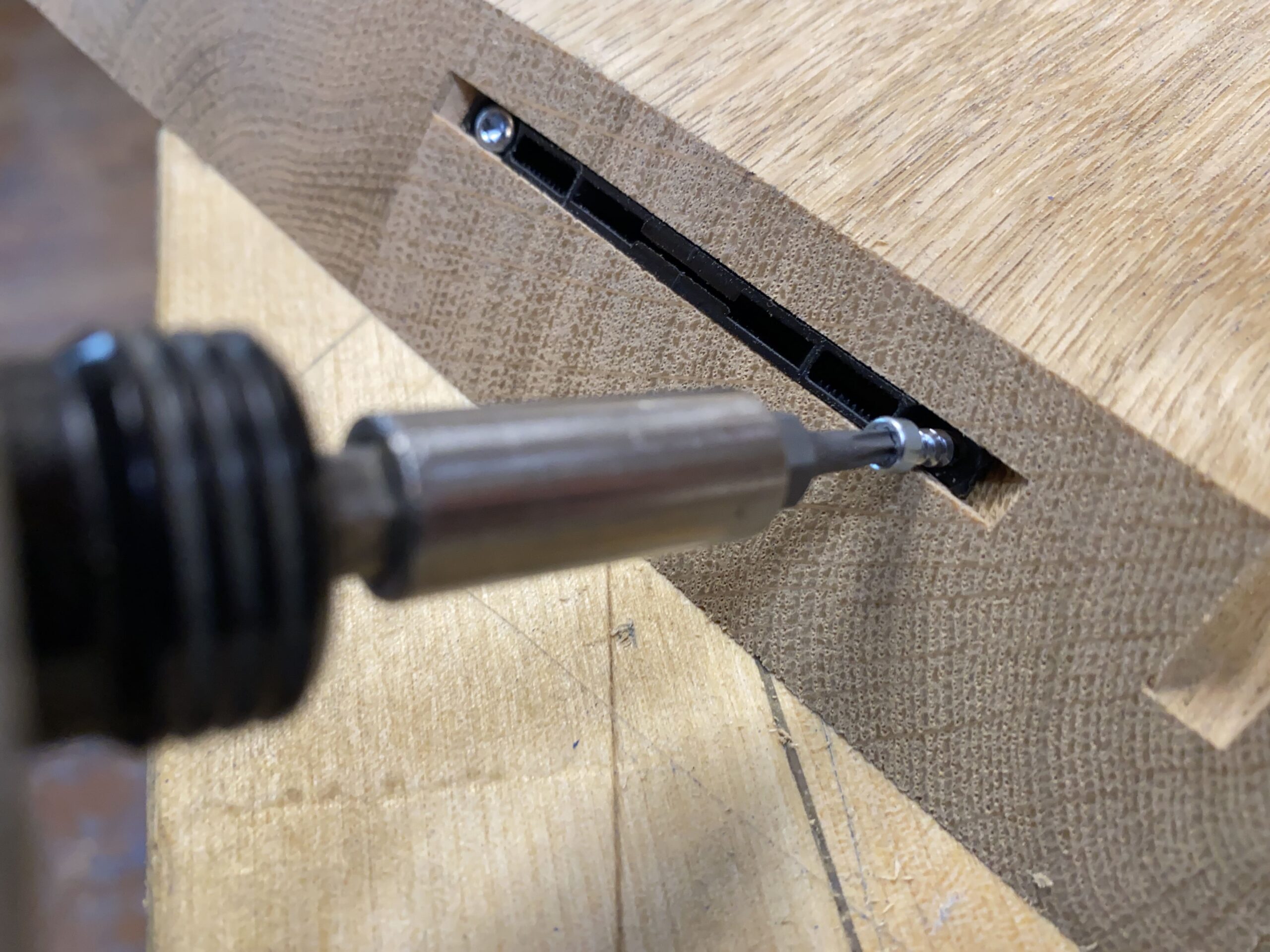

Vier Schrauben pro Verbinder beim Clamex sind dagegen deutlich zeitraubender.

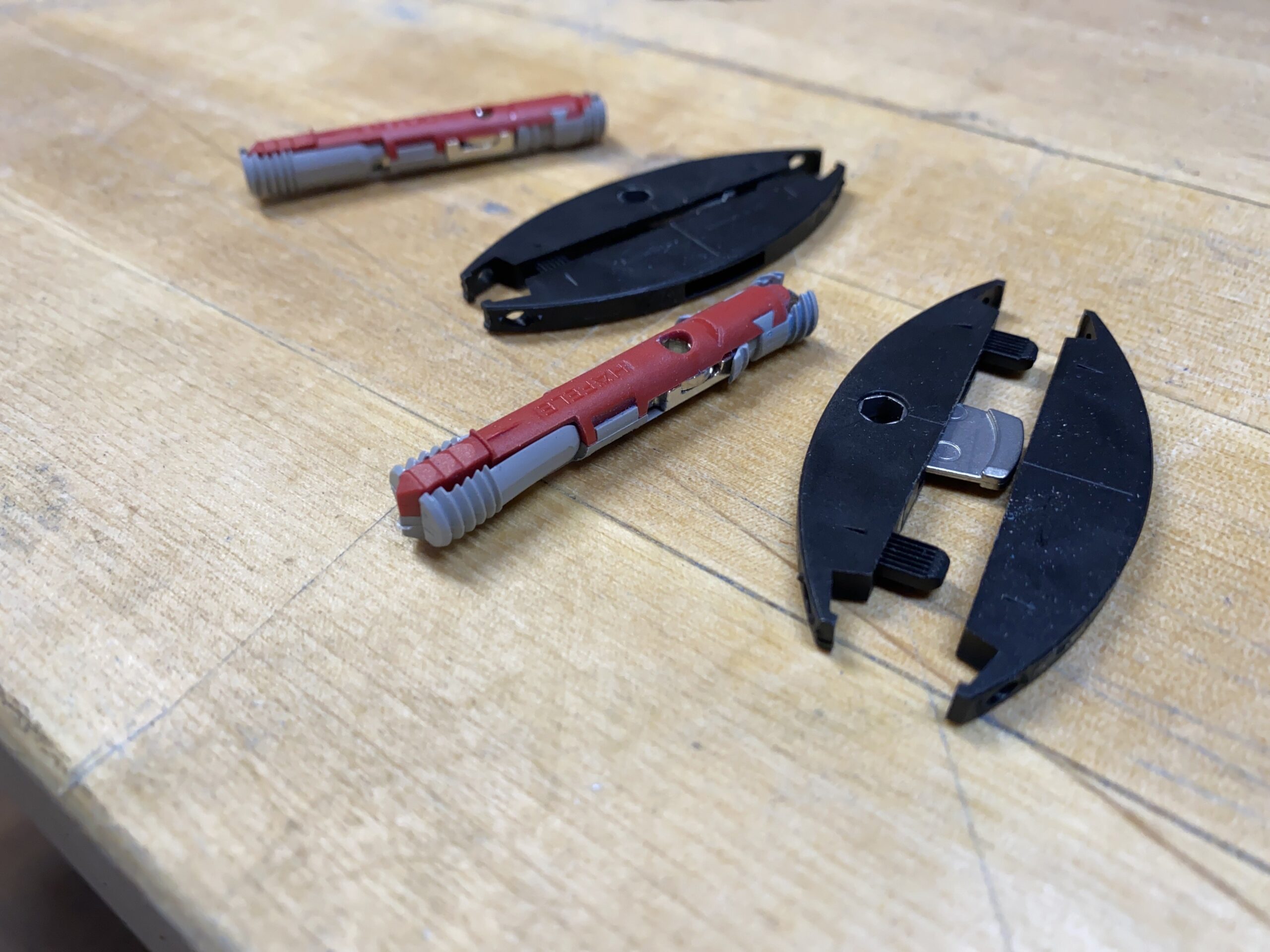

Beim Ixconnector sorgt die Spreizung (ähnlich einem Mauerdübel) für Halt, beim Clamex der schwenkbare Riegel.

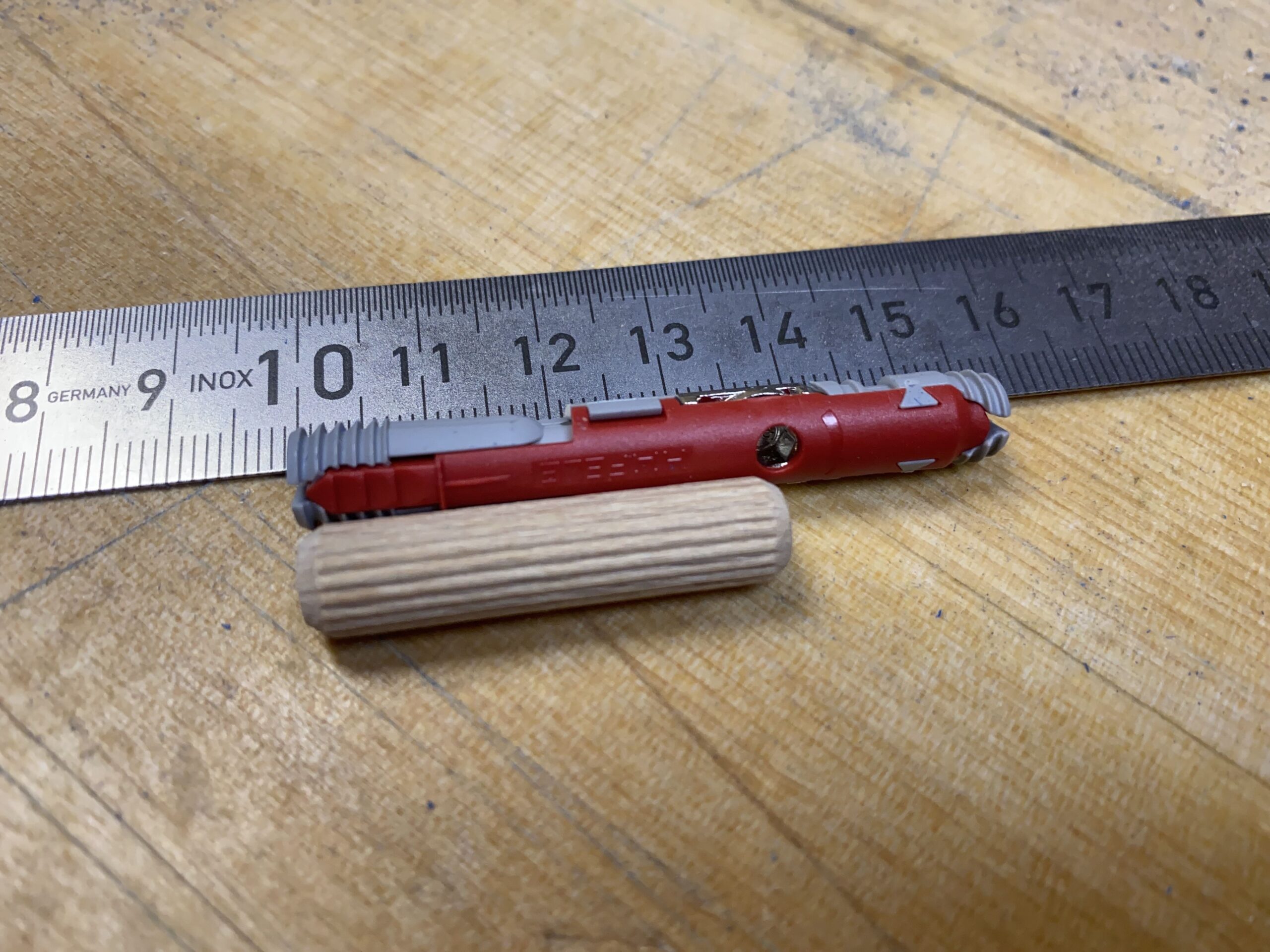

Im Vergleich zu einem 35mm fällt neben der Gesamtlänge auch der asymmetrische Aufbau auf: Bis zum kleinen Kragen links sind es lediglich 11mm. Das Problem dieses Dübels zeigt sich bei Gehrungen: Die Gesamtlänge von ca. 55mm macht den Einbau grundsätzlich schon schwierig. Da der Dübel aber auf einer Seite lediglich 11mm eingeschoben wird und auf der anderen Seite dementsprechend 44mm, können erst ab mindestens 40mm Materialstärke 45°-Gehrungen verbunden werden. Wenig alltagstauglich aus meiner Sicht.
Beim Einschieben des Dübels muss auf die korrekte Orientierung der Inbusschraube geachtet werden, darüber hinaus ist die Anwendung  im Vergleich wesentlich angenehmer als mit dem Clamex: Der Dübel muss im Gegensatz zum Clamex nicht mit vier kleinen Schrauben gesichert werden.

Fazit

Preislich liegen beide Verbinder gleichauf, ca. 1,70€ pro Stück. Bei einem rechteckigen Korpus werden pro Eckverbindung jeweils zwei Stück verwendet. In Summe entstehen bei größeren Möbelstücken schnell Kosten, die den finanziellen Rahmen sprengen dürften.
Die Stabilität ist leider nicht mit einem verleimten Korpus vergleichbar, leichte Ungenauigkeiten/Fugen können mit dem eher geringen Anzugsmoment der Verbinder auch nicht immer garantiert verschlossen werden.
Zeit spielt in den meisten Hobbywerkstätten eine untergeordnete Rolle, mit konventionellen Holzdübeln lässt sich daher Geld sparen und Stabilität gewinnen. Die hier vorgestellten lösbaren Verbinder können jedoch in Einzelfällen zu Problemlösern werden, bspw. bei der Montage in verwinkelten Dachböden.
