Doppeldecker IV, mit Prallplatte nach Thien

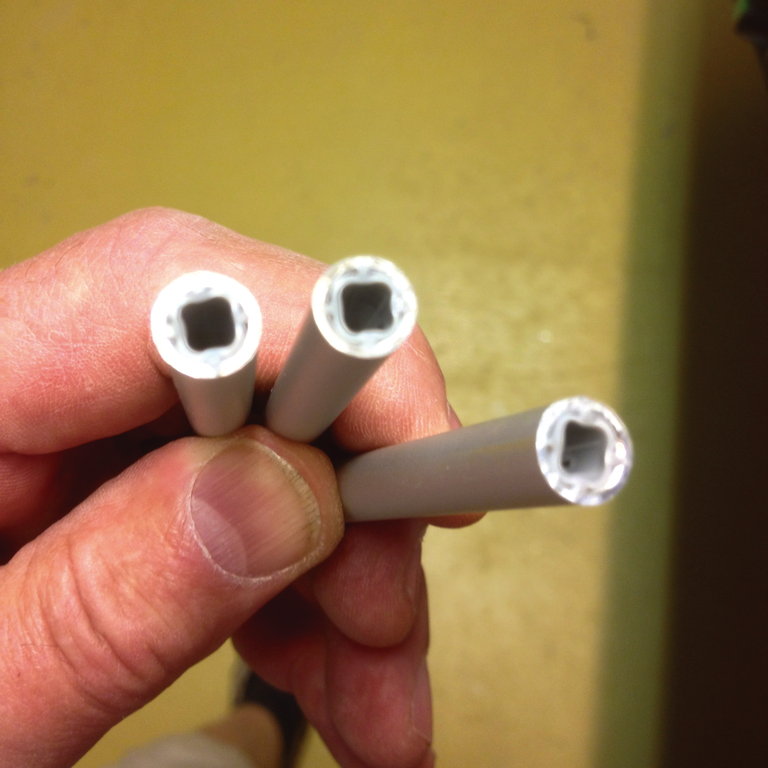

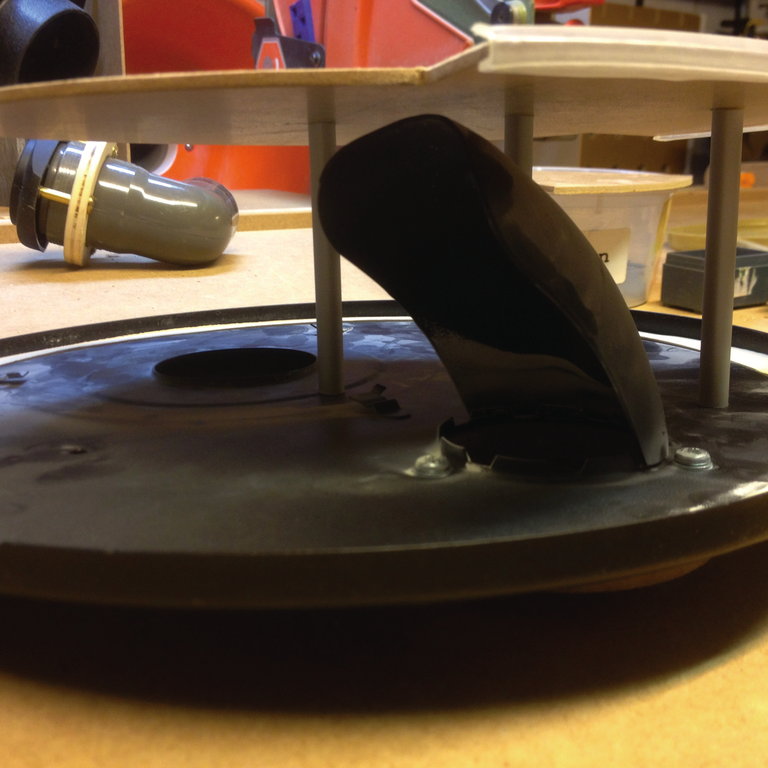

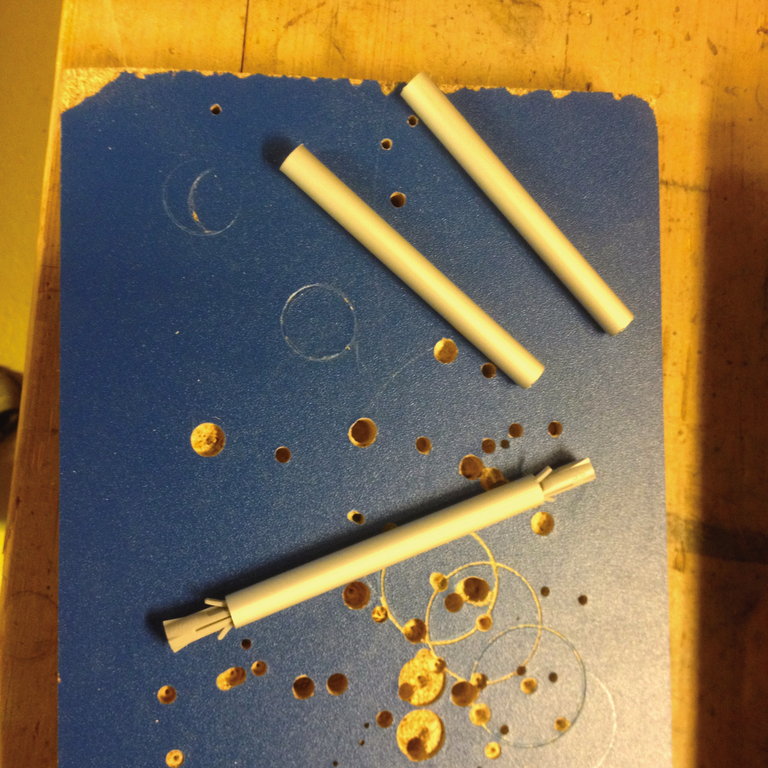

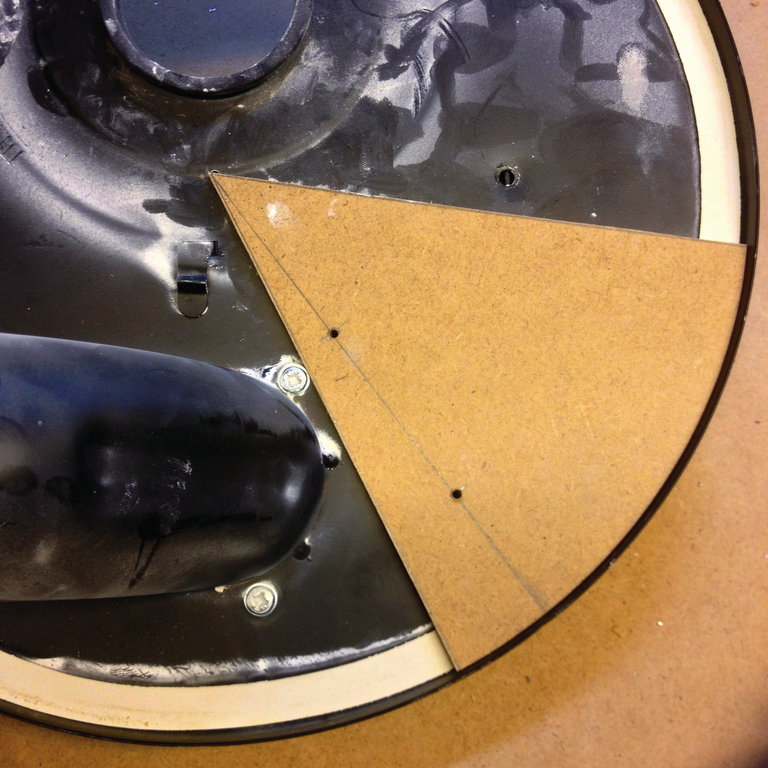

Die Wirkung eines Vorabscheiders scheint u.a. von der Größe der Tonne abhängig zu sein. Um auch mit dem kleinen Behälter des Aschesaugers eine gute Vorabscheidung zu erreichen, wurde zusätzlich eine so genannte Thien baffle eingebaut. Die zur Montage benötigten Abstandshalter wurden aus Alurohr hergestellt (Alfer-Sortiment). Dazu werden in jedes Rohrende 6mm Dübel eingeschlagen, damit die 4x25 Ruko-Schrauben Halt finden. Mit Hilfe einer Schablone wird der richtige Abstand der Bohrungen zur Befestigung der Prallplatte am Deckel festgelegt (Deckelrand und Eimerwand). Wo die Prallplatte am Behälter anliegt, sorgt ein Profil für die Abdichtung (ebenfalls aus dem Alfer-Sortiment).

Benötigte Zeit

2 Stunden

Verwendetes Werkzeug

  • ./.

Verwendete Materialien

  • • Hartfaserplattenrest
  • • Alurohr Ø 8mm
  • • Kunststoff-Dübel
  • • Ruko-Schrauben 4x25
