Mittenfinder Deluxe 2.0

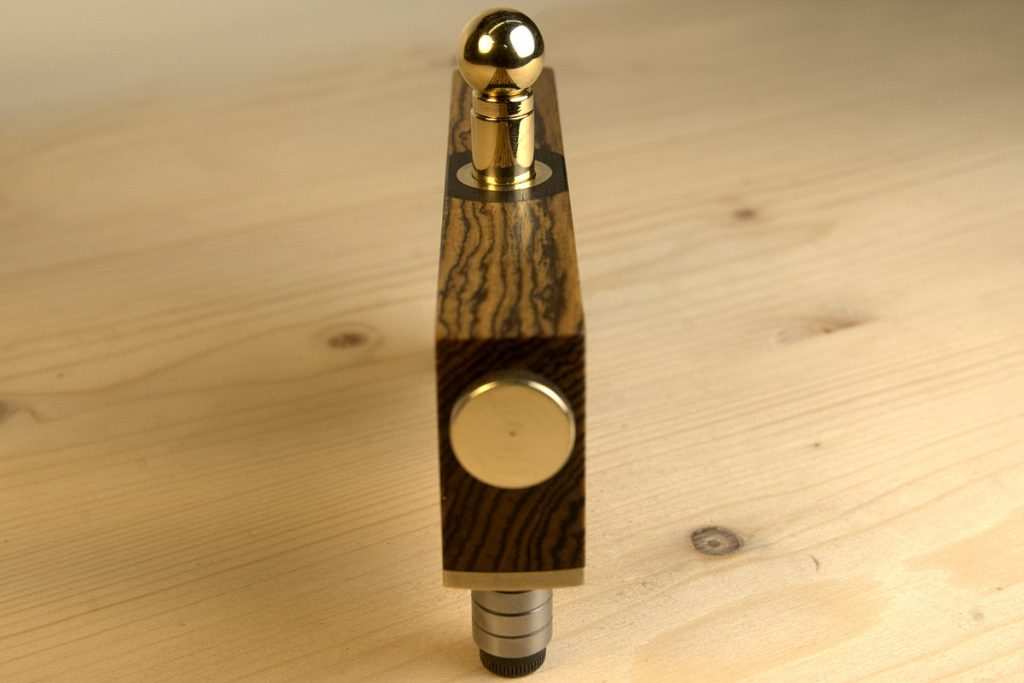

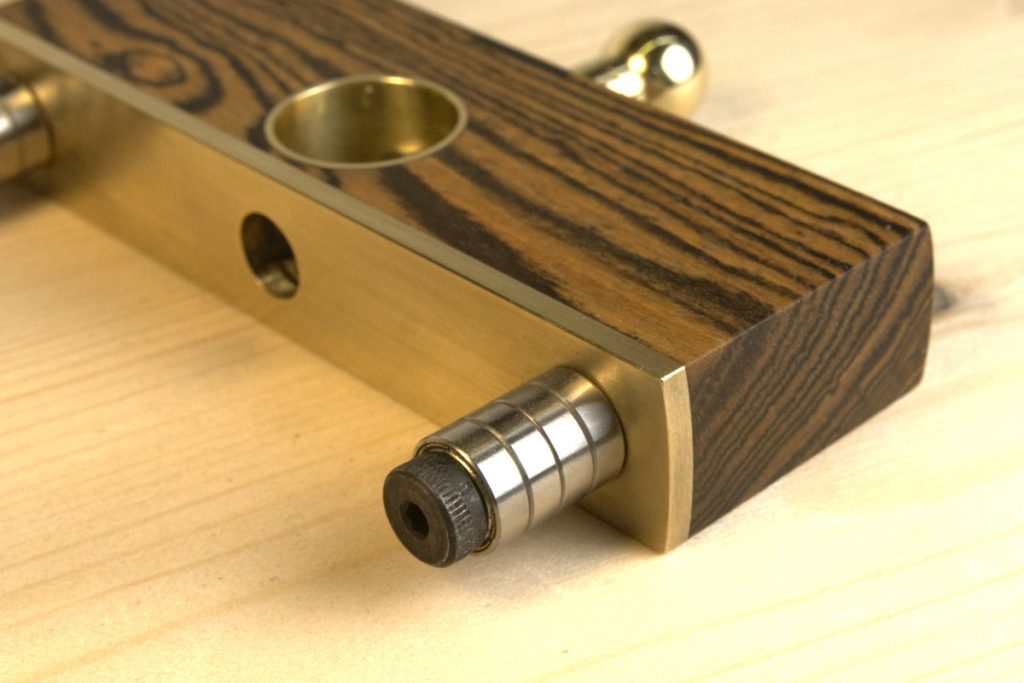

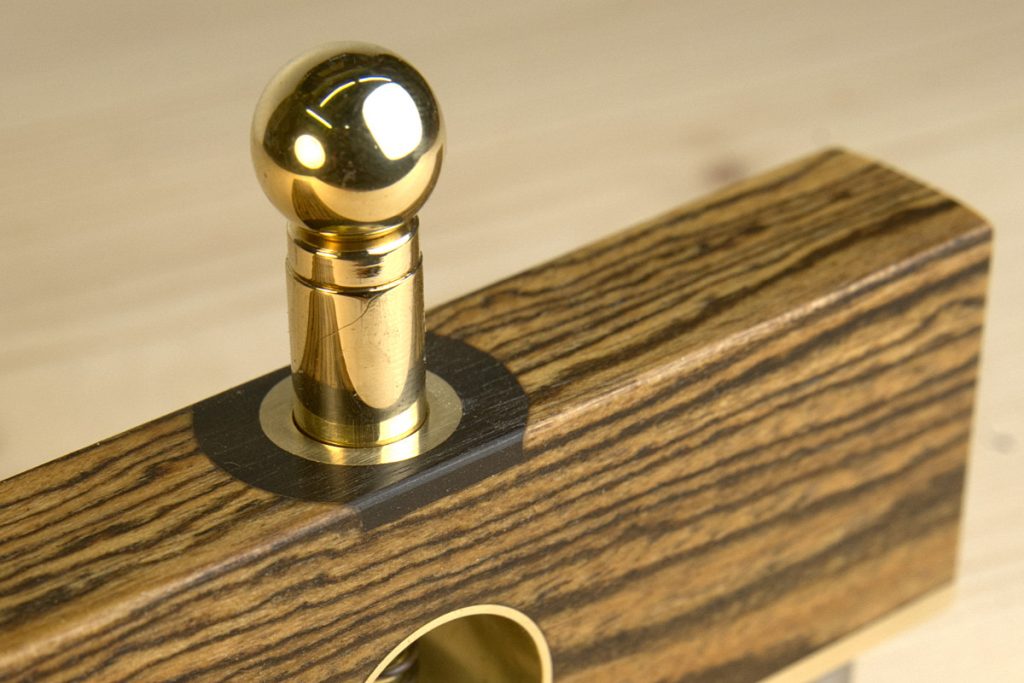

Eigentlich ist es eine einfache Aufgabe, aber manchmal dennoch eine Herausforderung: exakt die Mitte eines Werkstückes - wie z.B. einer Holzleiste - anzuzeichnen. Mit diesem kleinen Helfer wird das Finden der Mitte zum Kinderspiel. Der Mittenfinder hat einen ausgeklügelten Markier-Mechanismus mit einem gefederten "ewigen" Bleistift. Auch optisch kann er mit einer Kombination aus Messing und dunklem Holz, anspruchsvolle Heimwerker-Augen verwöhnen. Viele Freude beim Nachbau!
Step by step Videobeschreibung siehe: https://youtu.be/JUkUznIdWxw

Benötigte Zeit

16 Stunden

Verwendetes Werkzeug

  • Ggf. Hobelmaschine und Kreissäge (falls Holz noch nicht maßhaltig)
  • Mess- und Anreiß-Werkzeuge
  • Tischbohrmaschine mit Schraubstock
  • Tellerschleifer
  • Gewindeschneider M5 x 0,5 (innen) und M6 (aussen)
  • Diverse Holz- und Spiralbohrer, Forstner-Bohrer 22 mm
  • Feilen, Schleifpapier, Stahlwolle

Verwendete Materialien

  • Edles Hartholz für Grundkörper ca. 120 x 40 x 20 mm (z.B. Bocote, Bubinga, Nuss, Riegelahorn, etc.)
  • Messing-Flachmaterial für Sohle ca. 120 x 20 x 3 mm
  • Messingrohr Da 10 mm, Di 6 mm
  • Messingrohr Da 6 mm, Di 4 mm
  • Messingrohr Da 22 mm, Di 20 mm
  • "Ewiger" Bleistift
  • Druckfeder
  • Kugelmutter M6, Messing
  • Sechskantmutter M6, flach, Messing
  • Beilagscheibe Messing
  • Rändelschraube M4 lang
  • Gewindeeinsatz M4
  • 2 x Schulter-Passschraube
  • 2 x Messing-Spreizdübel
  • 8 x Kugellager Di 6 mm, 4 mm Höhe
