Vorsatzbrett mit mehr Komfort

Schmalseiten kann man auf dem Frästisch und der Tischfräse einfach und sicher mit einem Vorsatzbrett fräsen. Hier habe ich Ihnen das schon einmal ganz detailliert gezeigt.

Fräsen mit Vorsatz:
https://www.holzwerken.net/Blog/Heiko-Rech/Fraesen-mit-Vorsatz

Während man auf stationären Tischfräsen meist Vorsatzbretter mit einer Stärke von mehr als 12 Millimetern benutzen kann, wird das auf dem Frästisch in der Regel schwierig. Denn der geringere Durchmesser der verwendeten Fräser erlaubt meist nur dünne Vorsatzbretter. Diese dünnen Vorsatzbretter haben aber einen großen Nachteil: Sie werden leicht krumm und liegen dann nicht mehr am Fräsanschlag an.

Wenn Ihr Fräsanschlag über Backen verfügt, die zum Fräser hin abgeschrägt sind, kann man diesem Problem sehr elegant begegnen. Dazu werden auf der Innenseite des Vorsatzbrettes passend abgeschrägte Klötzchen aufgeleimt. Diese schrägen Klötzchen sorgen dafür, dass das dünne Vorsatzbrett dicht am Fräsanschlag gehalten wird, auch wenn das Vorsatzbrett etwas krumm ist. Diese Idee ist übrigens nicht von mir und auch nicht neu. Ich habe das bereits so in meiner Ausbildung vor 25 Jahren gelernt

Schräge Klötzchen halten das dünne Brett am Fräsanschlag

Schräge Klötzchen halten das dünne Brett am Fräsanschlag

Für noch mehr Komfort sorgt die Befestigung des Vorsatzbrettes mit Flügelmuttern. Auch das ist an den meisten Fräsanschlägen problemlos möglich. Ein langer Schlitz im Vorsatzbrett erlaubt das Aufschieben des Brettes auf die eingeschobenen Schrauben. Gleichzeitig kann das Brett dadurch ganz einfach auf die richtige Höhe eingestellt und befestigt werden. Die Schrauben müssen so positioniert werden, dass sie beim Fräsen nicht stören.

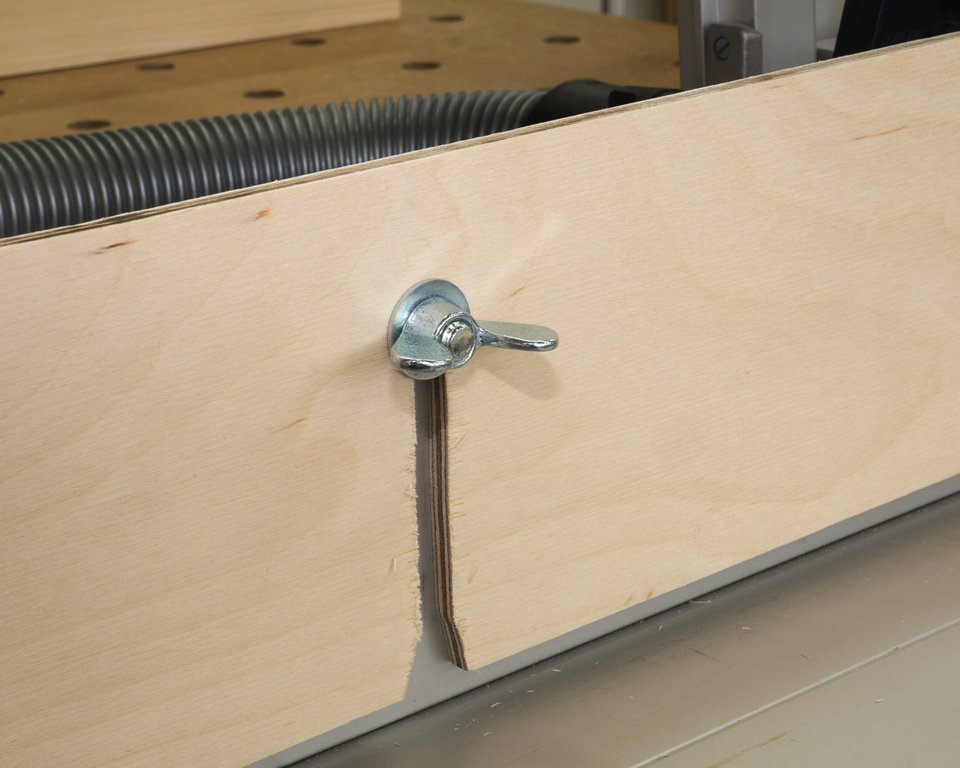

Sicherer Halt und Höhenverstellung in einem

Sicherer Halt und Höhenverstellung in einem

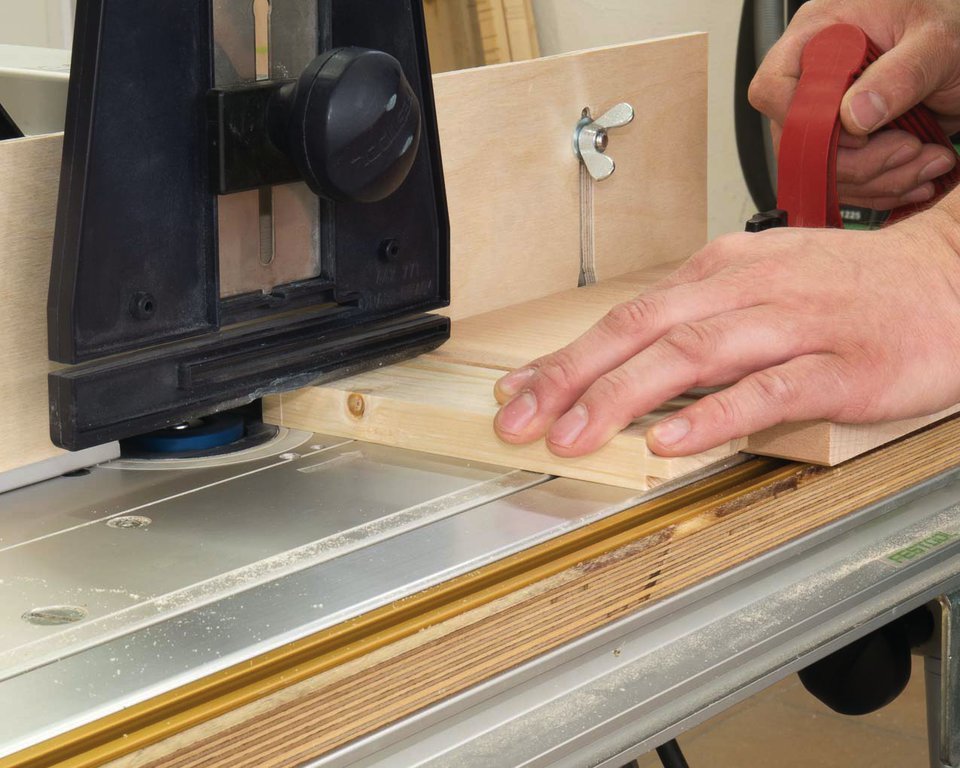

Die Flügelmuttern dürfen das Fräsen nicht behindern.

Die Flügelmuttern dürfen das Fräsen nicht behindern.

Idealerweise kann man trotz Vorsatzbrett die vorhandenen Sicherheitseinrichtungen weiterhin benutzen. Wie zum Beispiel bei meinem Frästisch den Fingerschutz mit Andruckvorrichtung. Dazu müssen eventuell Ausschnitte im Vorsatzbrett gemacht werden.

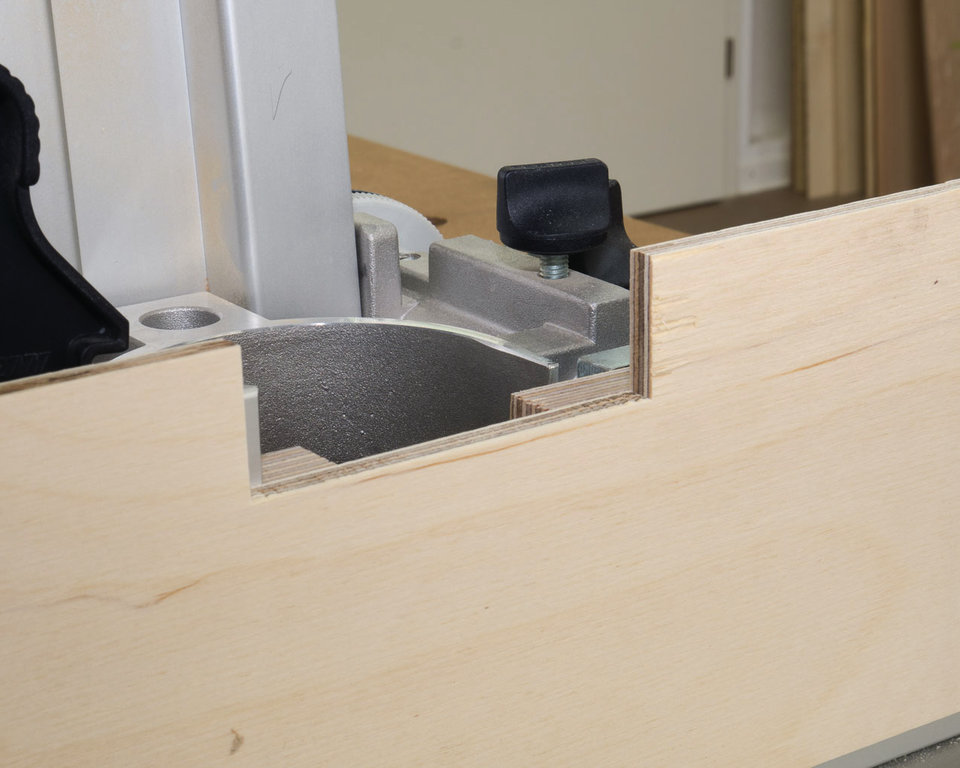

Ein Ausschnitt im Brett...

Ein Ausschnitt im Brett…

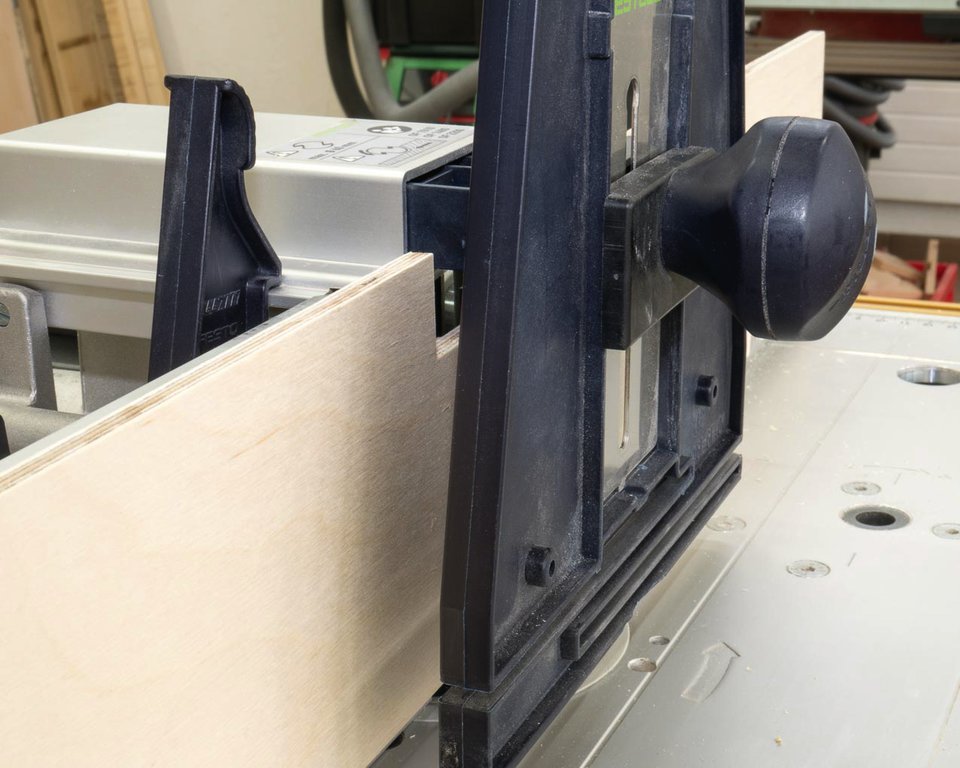

... erlaubt weiterhin die Nutzung des Fingerschutzes.

… erlaubt weiterhin die Nutzung des Fingerschutzes.

In Verbindung mit dem Vorsatzbrett wird ein Schiebeholz benutzt. Es ermöglicht das sichere, präzise und ausrissfreie Arbeiten. Diese Schiebebretter sind Verschleißteile und werden immer wieder neu gemacht, oder besser gesagt aus der Restekiste herausgesucht. Mit einem Griff versehen ist so ein Schiebebrett besonders sicher und Komfortabel. Schiebebretter oder Schiebehölzer mit einem Griff werden auch an der Tischkreissäge verwendet. Nun kann man sich einen solchen Griff natürlich einfach selbst anfertigen und immer wieder anschrauben. Wer lieber einen gekauften Griff verwendet, der wird bei der Firma AIGNER und im Ersatzteilsortiment von Metabo fündig. Der abgebildete Griff ist von Metabo und hat die Nummer 1388680470 (inzwischen schwer zu bekommen). Alternativ dazu gibt es zum Beispiel auch den sogenannten „Quickly“ von Aigner. Beide Griffe lassen sich werkzeuglos montieren und wieder lösen. Das ist sehr komfortabel.

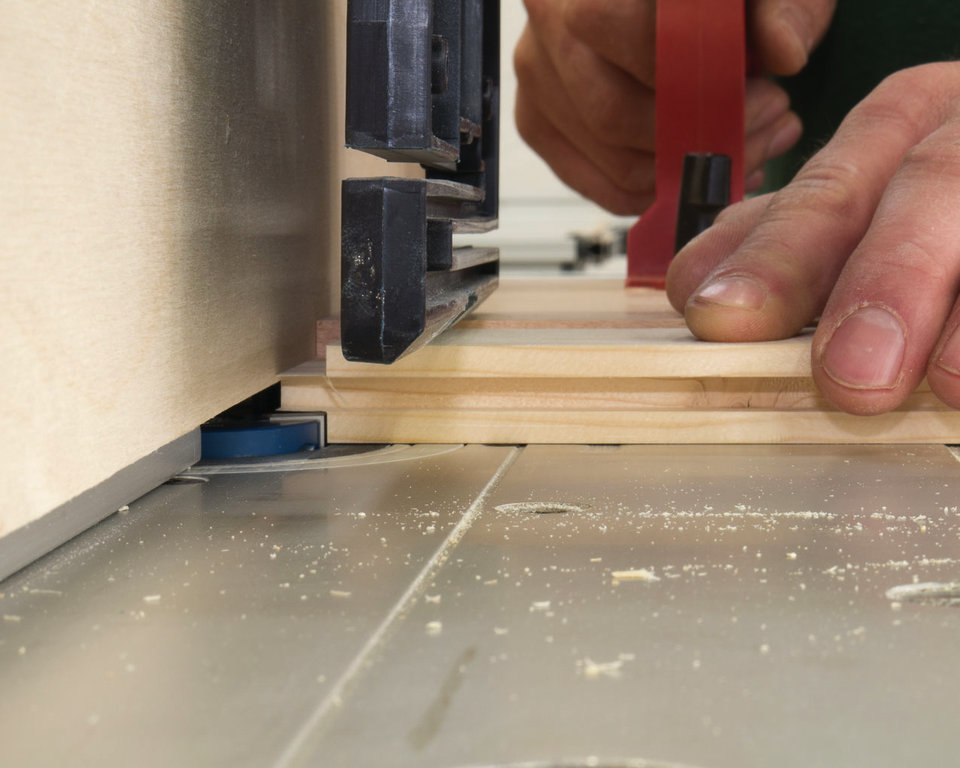

Ein schnell zu montierender Griff am Schiebebrett

Ein schnell zu montierender Griff am Schiebebrett

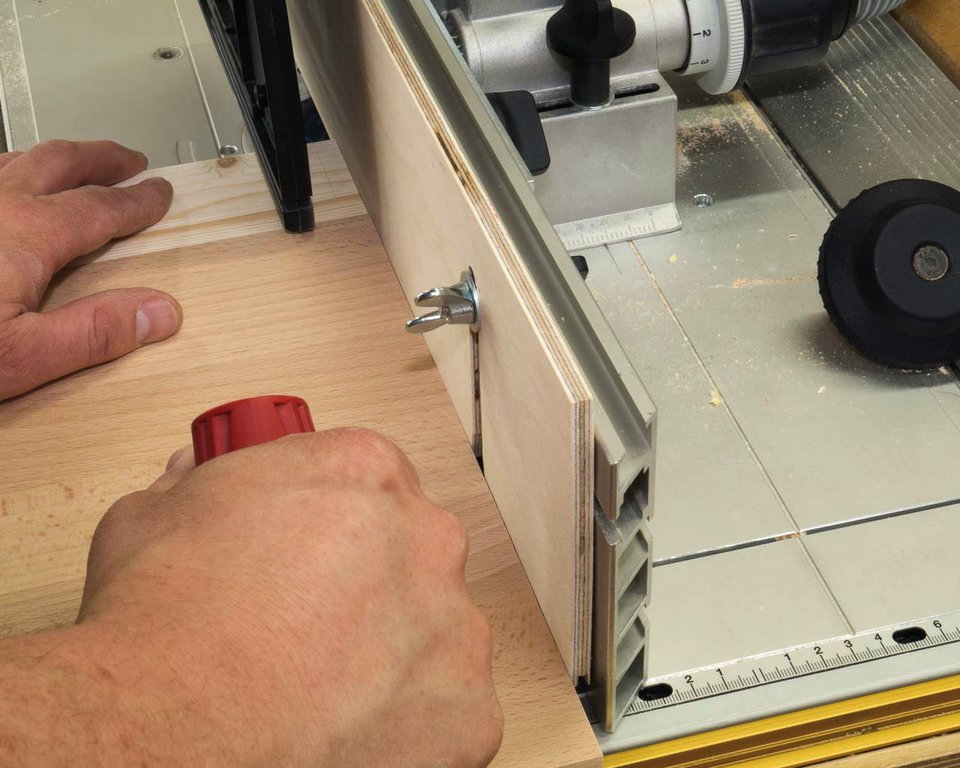

Schiebebrett und Vorsatzbrett machen solche Fräsungen erst möglich.

Schiebebrett und Vorsatzbrett machen solche Fräsungen erst möglich.

Ein gut funktionierendes Vorsatzbrett mit einem werkzeuglos am Schiebebrett zu befestigenden Griff machen das Arbeiten mit dem Vorsatzbrett sehr komfortabel. Und je komfortabler solche Lösungen sind, umso lieber und öfter verwendet man sie.

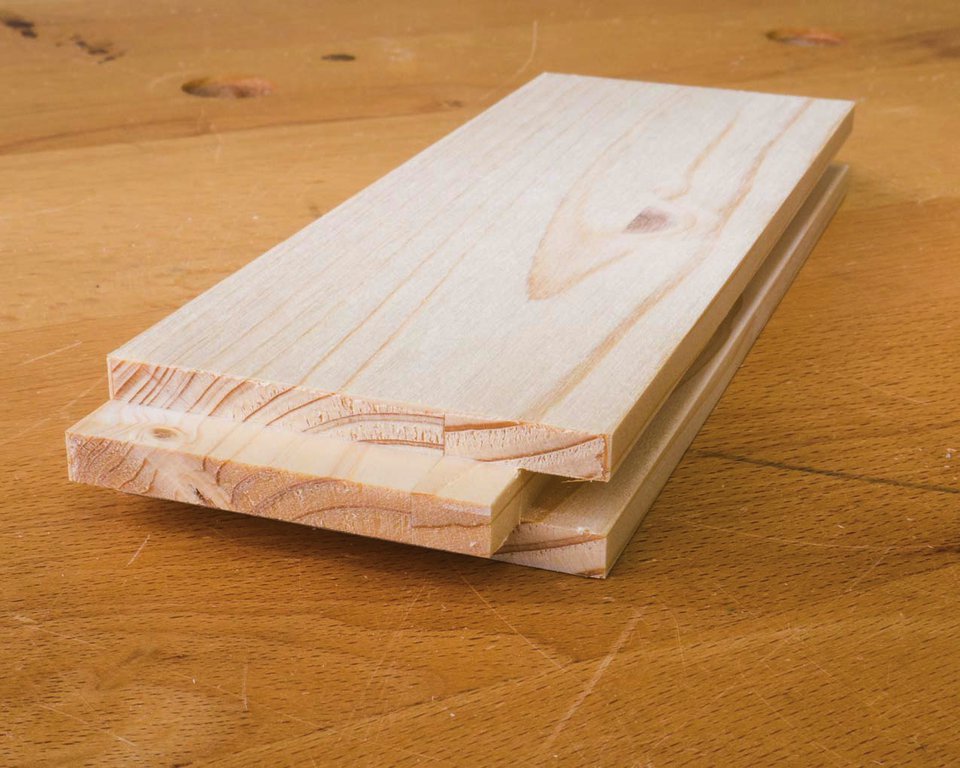

Fräsungen wie dieser Nutzapfen sind typische Beispiele für die Nutzung eines Vorsatzbrettes.

Fräsungen wie dieser Nutzapfen sind typische Beispiele für die Nutzung eines Vorsatzbrettes.

Und am Schluss noch zwei weitere Tipps zum Vorsatzbrett:

Tipp 1: Reiben Sie den Bereich, an dem ihr Werkstück am Vorsatzbrett anliegt mit einem Teelicht oder einem Maschinengleitmittel ein. Dann rutscht das Werkstück besser daran entlang. Sie können das Vorsatzbrett auch komplett lackieren und die Reibung vermindern.

Tipp 2: Bauen sie gleich zwei oder drei solch komfortable Vorsatzbretter. Denn sie unterliegen dem Verschleiß. Man fräst beispielsweise mal hinein. In einem solchen Fall haben Sie einen Ersatz und müssen ihre Arbeit nicht unterbrechen.

Wissen. Planen. Machen. Das ist das Motto der Zeitschrift HolzWerken, dem Magazin für den Holzwerker.
ab 65,00
Mehr Erfahren

Das könnte Sie auch interessieren

Kommentare

02.05.2017

Hallo Heiko, Diese Lösung hatten wir damals auch an der alten Tishfräse in der Lehre. Als die neue dann kam, brauchten wir das so nicht mehr. Hier waren einzelne Lamellen drehbar in der rehten Backe von Anschlag. die wurden dann um 180 Grad in die Linke Backe "gedreht", wo entsprechende Aussparungen waren und man so eine Druchgänginge Fläche hatte. Griffe für solche Hilfmittel, wie Schiebebretter verwende ich von alten Handsägen (Fuchsschwanz oder Stichsäge.).Wichtig dabei ist im Prinzip nur, dass diese aus Holz sind. Dazu habe ich mir eine passende Bohrschablone gefertigt, mit der ich zuerst die Griffe und dann die Bretter gebohrt habe. Griff aufs Brett festgehalten und von unten 2 Spaxschrauben rein. Gruß Peter

03.05.2017

Hallo Peter, diese Integralanschläge sind ja bei Tischfräsen inzwischen fast schon Standard. Für den Frästisch und die dort begrenzten Fräserdurchmesser aber einfach zu groß. Mit bis zu 1500 Euro je nach Ausstattung und Zubehör auch viel zu teuer. Gruß Heiko

03.05.2017

Hallo,Herr Rech! Gibt es bei dem Wendeplatten Falzfräser von Systemi Klein,der hier zu sehen ist, Vor oder Nachteile,was Laufruhe oder Fräsbild anbelangt, gegenüber dem Festool Fräskopf ? Mfg:Manfred

03.05.2017

Hallo Manfred, bisher konnte ich keine Unterschiede feststellen. Gruß Heiko

16.05.2019

Hallo Heiko, wer Vorsatzbretter mit wenigstens 8, besser 10mm Stärke verwenden kann, sollte sich im Baumarkt einfach mal bei den Schnittresten umschauen. Gerade Buche Multiplex kann manchmal herrlich krumm sein. Was im Normalfall ein unliebsamer Mangel ist, ist für das Vorsatzbrett ideal: Wenn man das Brett mit dem Bauch gegen die Backen montiert, drückt es sich beim Verschrauben über die gesamte Länge fest an die Backen. Vielleicht funktioniert es auch mit dünneren Multiplex-Platten. Eine krumme 10mm Buche-Platte hat zumindest schon einen enormen Anpressdruck, wenn man sie gerade spannt und durch die harte Oberfläche gleitet das Werkstück gut. Viele Grüße Tilman
