Mathe für Holzwerker

Verfasst von: Heiko Rech, Tischlermeister | 27.06.2017

Viele Maschinen für die Holzbearbeitung haben eine Drehzahlvorwahl. Ein typisches Beispiel ist die Oberfräse. Aber auch Exzenterschleifer und Kreissägen haben inzwischen irgendwo ein kleines Stellrad zur Regelung der Drehzahl. Aber braucht man das? Und welche Drehzahl soll man an welcher Maschine denn einstellen? Eine einfache Möglichkeit ist immer Vollgas zu geben. Das funktioniert sogar in den meisten Fällen. Aber manchmal sollte man sich dann doch ein wenig mehr Gedanken über die Drehzahl, die Vorschubgeschwindigkeit und den Zusammenhang zwischen beiden machen. Dabei hilft dann ein wenig Rechnen.

spacer

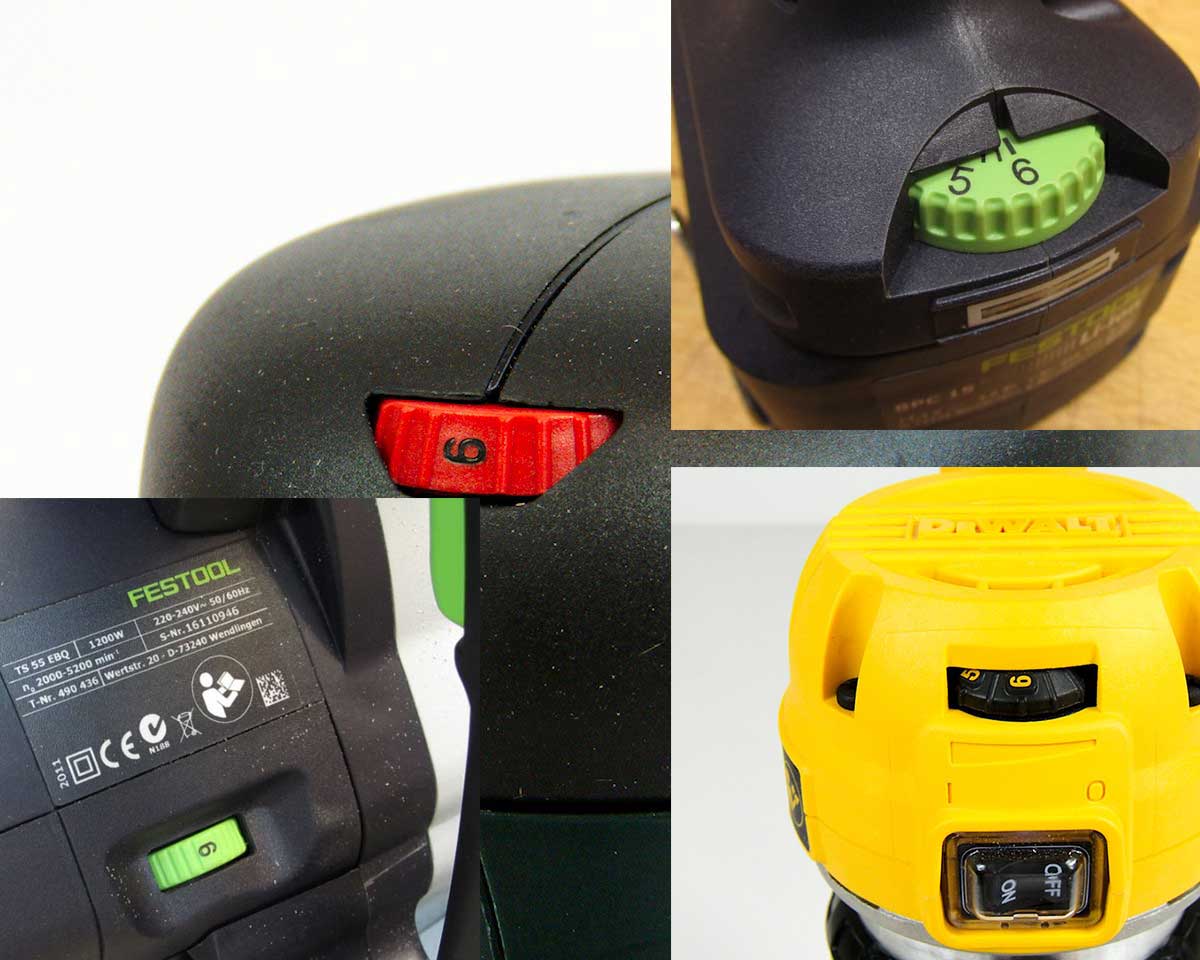

Viele Handmaschinen haben eine Drehzahlvorwahl

Viele Handmaschinen haben eine Drehzahlvorwahl

spacer

Die Schnittgeschwindigkeit

Die Schnittgeschwindigkeit ist die Geschwindigkeit, mit der sich die Schneide bewegt. Sie ergibt sich aus der Drehzahl des Werkzeuges und dessen Durchmesser. Die Maßeinheit dafür sind Meter pro Sekunde (m/s). Für Holz werden Schnittgeschwindigkeiten ab 50 m/s empfohlen. Dieser Wert ist nicht willkürlich gewählt, sondern kommt daher, dass bei Holz eine sogenannte Spaltgeschwindigkeit von 40 m/s angenommen wird. Die Schnittgeschwindigkeit sollte über diesem Wert liegen um eine möglichst sauber bearbeitete Oberfläche zu erhalten. Und hier wird es nun interessant. Rechnet man sich die Schnittgeschwindigkeit eines Sägeblattes mit dem Durchmesser von 250mm aus, kommt man auf eine Drehzahl von 3820 U/Min zum Erreichen der 50 Meter. Da wird es bei vielen kleineren Tischkreissägen schon eng.

Noch schwieriger wird es bei Oberfräsen. Diese können zwar sehr hohe Drehzahlen erreichen, allerdings sind die Werkzeugdurchmesser in der Regel sehr klein. Geht man von einer typischen mittleren Oberfräse mit einer Höchstdrehzahl von 24.000 U/Min aus, erreicht man die 50 Meter Schnittgeschwindigkeit ab einem Fräserdurchmesser von 40 Millimetern.

spacer
Formel zur Berechnung der Schnittgeschwindigkeit

Formel zur Berechnung der Schnittgeschwindigkeit

  • Vc= Schnittgeschwindigkeit
  • d = Durchmesser des Schneidenflugkreises
  • Pi kann gerundet mit 3,14 verwendet werden
  • n = Drehzahl des Werkzeuges
  • Durch 60 * 1000 ergibt den Wert dann in Metern

Ein Rechenbeispiel:

Bei einem 20mm Nutfräser in einer mit 24.000 U/min drehenden Oberfräse ergibt sich eine Schnittgeschwindigkeit von 25 m/s

spacer

Einfache Berechnung der Schnittgeschwindigkeit:

Die Firma Pferd bietet auf Ihrer Internetseite einen sehr komfortablen Rechner für die Schnittgeschwindigkeit an:

http://www.pferd.com/de-de/service-drehzahlrechner.htm

Erhöht sich die Schnittgeschwindigkeit, wirkt sich das positiv auf die Schnittgüte aus. Vor diesem Hintergrund ist die oft empfohlene Vorgehensweise die Drehzahl zu reduzieren, um Brandspuren zu vermeiden kritisch zu sehen. Denn nun kommt der zweite Wert ins Spiel:

Die Vorschubgeschwindigkeit

Die Vorschubgeschwindigkeit ist die Geschwindigkeit, mit der sich das Werkstück an der sich drehenden Schneide entlang bewegt. Also vereinfacht gesagt, wie schnell Sie Ihr Holz über die Kreissäge schieben oder die Oberfräse am Holz entlang bewegen. In vielen Fällen bestimmen Sie die Vorschubgeschwindigkeit durch Ihre eigene Bewegung. Ausnahmen zum Beispiel Dickenhobelmaschine und Tischfräsen mit Vorschubapparat.

Aus der Kombination aus Vorschubgeschwindigkeit und Schnittgeschwindigkeit ergibt sich der sogenannte Messerschlagbogen, auch Zahnvorschub genannt. Je größer dieser Wert ist, umso schlechter wird die Oberflächengüte. Der Wert vergrößert sich durch zwei Faktoren:

  • Höhere Vorschubgeschwindigkeit
  • Niedrige Drehzahl
  • Wenige Schneiden

Eine hohe Oberflächengüte bekommt man also durch:

  • Viele Schneiden
  • Geringen Vorschub
  • Hohe Drehzahl

Sehr gut kann man das an der Abrichthobelmaschine sehen, wenn man das Holz zu schnell über die Maschine bewegt. Leimhersteller empfehlen übrigens einen Messerschlagbogen von 0,3mm für eine gute Verleimung. Das sit auch der WErt, der für feine Arbeiten empfohlen wird. Unterschreitet man diesen Wert, sind Brandspuren bei den meisten Maschinen (Fräsen und Sägen)  vorprogrammiert.

Berechnung des Zahnvorschubes:

spacer

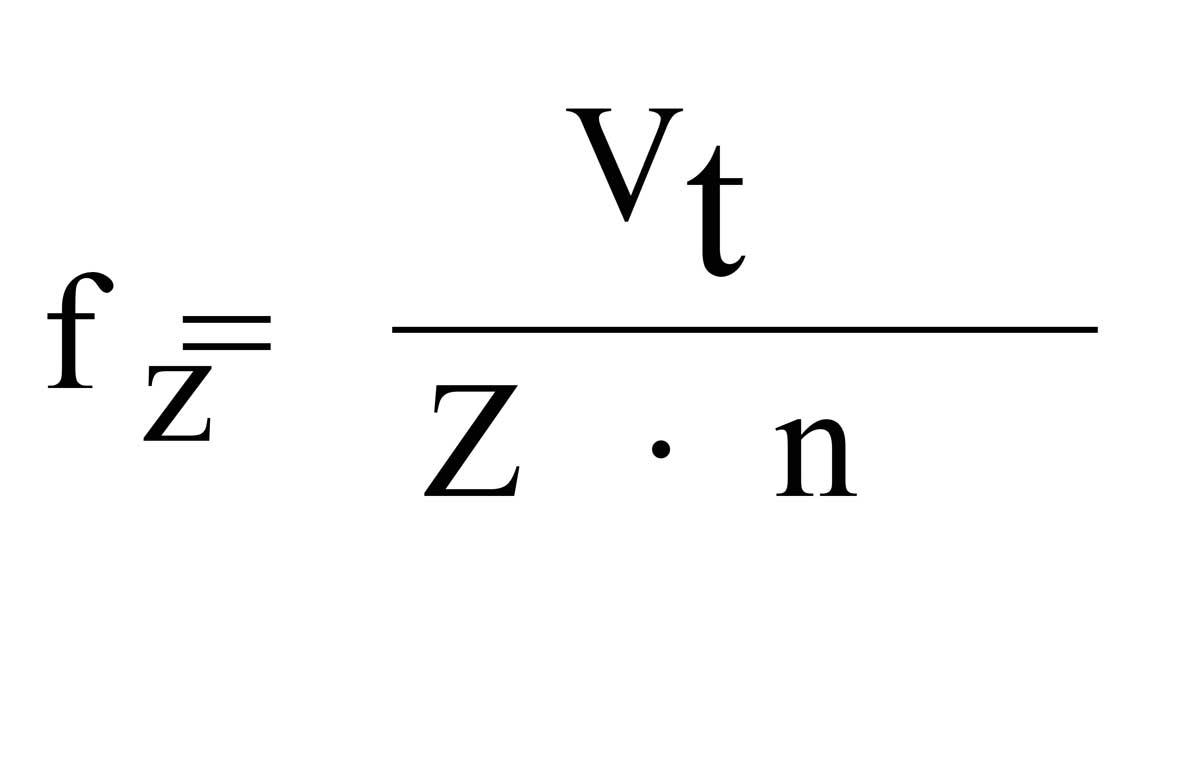

Berechnung des Zahnvorschubes / Messerschlagbogens

Berechnung des Zahnvorschubes / Messerschlagbogens

  • fz= Zahnvorschub, oder weite des Messerschlagbogens
  • Z= anzahl der Schneiden
  • n= Drehzal des Werkzeuges
  • Vt= Vorschubgeschwindigkeit in Millimeter pro Minute
spacer

Ein Rechenbeispiel:

Bei einer Hobelmaschine mit einer Drei-Messer Welle, die mit eine Drehzahl von 4600 U/Min und einem Vorschub von 8 m/Min ergibt sich ein Messerschlag von 0,58 mm.

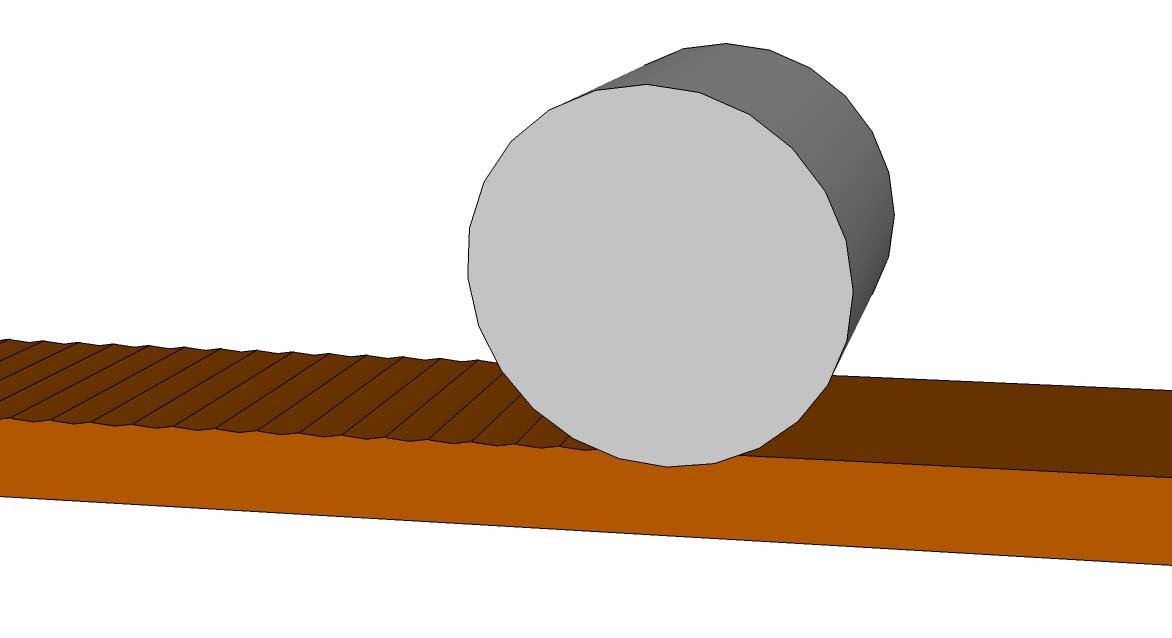

Bei einem niedrigen Vorschub wird der Messerschlag geringer

Bei einem niedrigen Vorschub wird der Messerschlag geringer

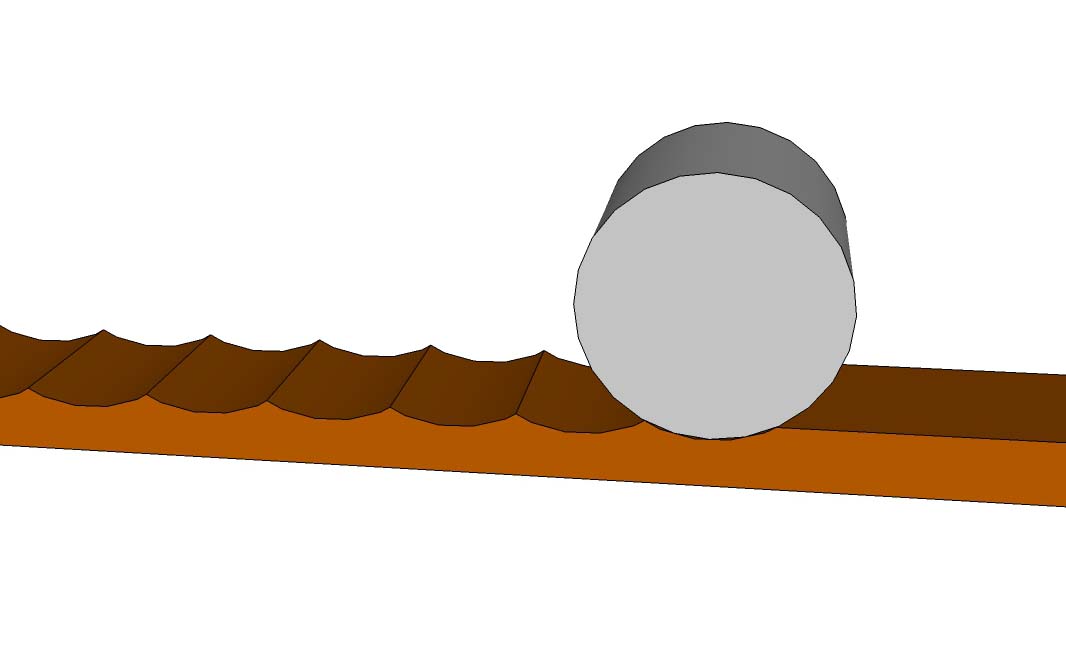

Bei einem schnellen Vorschub wird die Oberflächengüte schlechter

Bei einem schnellen Vorschub wird die Oberflächengüte schlechter

Eine reduzierte Drehzahl muss also durch einen geringeren Vorschub kompensiert werden. Bei vielen Arbeitsgängen beispielsweise beim Fräsen und Sägen führt das aber zu mehr Reibungshitze und erneut zu Brandspuren. Das Reduzieren der Drehzahl um Brandspuren zu vermeiden ist daher nicht immer der richtige Weg und schon gar kein Patentrezept. Viel Sinnvoller ist es oft, den Vorschub zu erhöhen. Die daraus resultierende schlechtere Oberfläche wird sich einfacher durch Schleifen beheben lassen, als tief gehende Brandspuren.

Auf die Dauer hilft Ihnen Erfahrung und manchmal auch einfach nur ein wenig Gefühl. Holz ist kein homogener Werkstoff und lässt sich nicht durch Formelsammlungen bändigen. Zum Schluss noch meine ganz persönlichen Drehzahleinstellungen für unterschiedliche Maschinen:

  •  Exzenterschleifer beim Schleifen von Holz: Volle Drehzahl
  •  Exzenterschleifer beim Polieren: Mittlere Drehzahlstufe
  • Exzenterschleifer beim Schleifen von Lack: Nur leicht veringerte Drehzahl
  • Tischkreissäge/ Handkreissäge: Immer volle Drehzahl, außer beim Schneiden von Kunststoffen, da helfen mir Probeschnitte oder ein Blick auf die Herstellerangaben.
  • Oberfräse: Immer die Höchstdrehzahl, die auf dem Fräser angegeben ist. Ausnahme sind Wendeplattenfräser, die vibrieren manchmal sehr stark, da drehe ich dann eine Stufe herunter.
  • Bohrmaschine: Bei Bohrern unter 10mm Durchmesser möglichst hohe Drehzahl, bei größeren Bohrern, vor allem bei Forstnerbohrern laut Herstellerangabe.

Das ganze Thema scheint sehr theoretisch. Sie müssen nun aber nicht ständig mit dem Taschenrechner und der Formelsammlung in der Werkstatt hantieren. Aber ein paar Zahlenspiele vermitteln einem sehr schnell den Zusammenhang zwischen Drehzahl, Anzahl der Schneiden und Vorschubgeschwindigkeit. Der Rest ist Praktische Erfahrung, die jeder Holzwerker mit der Zeit von ganz alleine bekommt.
