Bohr-Modell macht Scharniereinbau einfach

Scharniere, im Tischler-Sprech auch "Bänder" genannt, erfordern bei ihrer Montage immer besondere Genauigkeit. Für den Einbau von mehreren Bändern der Kröpfung "A" (also die Exem­plare mit den geraden Lappen für stumpf aufschlagende Türen) lohnt sich der Bau einer Hilfe, die sowohl Zeit spart als auch die Genauigkeit erhöht.

Das Bohrmodell aus dünnem Multiplex ist ein Abbild des Lappenbandes, das montiert werden soll. Nutzen sie also ein Original-Scharnier, um dessen Bohrbild zu kopieren.
Das Modell nutzt kleine Nägel, die auf beiden Seiten aus den Flächen ragen.
Für das Anbringen der Bänder wird die Tür auf die Korpusseite gelegt – also in der "Geschlossen-Position". Platzieren Sie das Modell nun mit den Nägelchen zwischen Seite und Tür und drücken Sie beide zusammen. Optimal ist es, wenn Sie das Modell in doppelter Ausführung, nämlich oben und unten, zwischen die Bauteile legen. So sind beide Bauteile perfekt parallel zueinander. Wenn die Bohrhilfe auch in der Höhe ausgerichtet ist, können Sie die Bohrungen im Nu setzen und gleich die Bänder anschrauben.

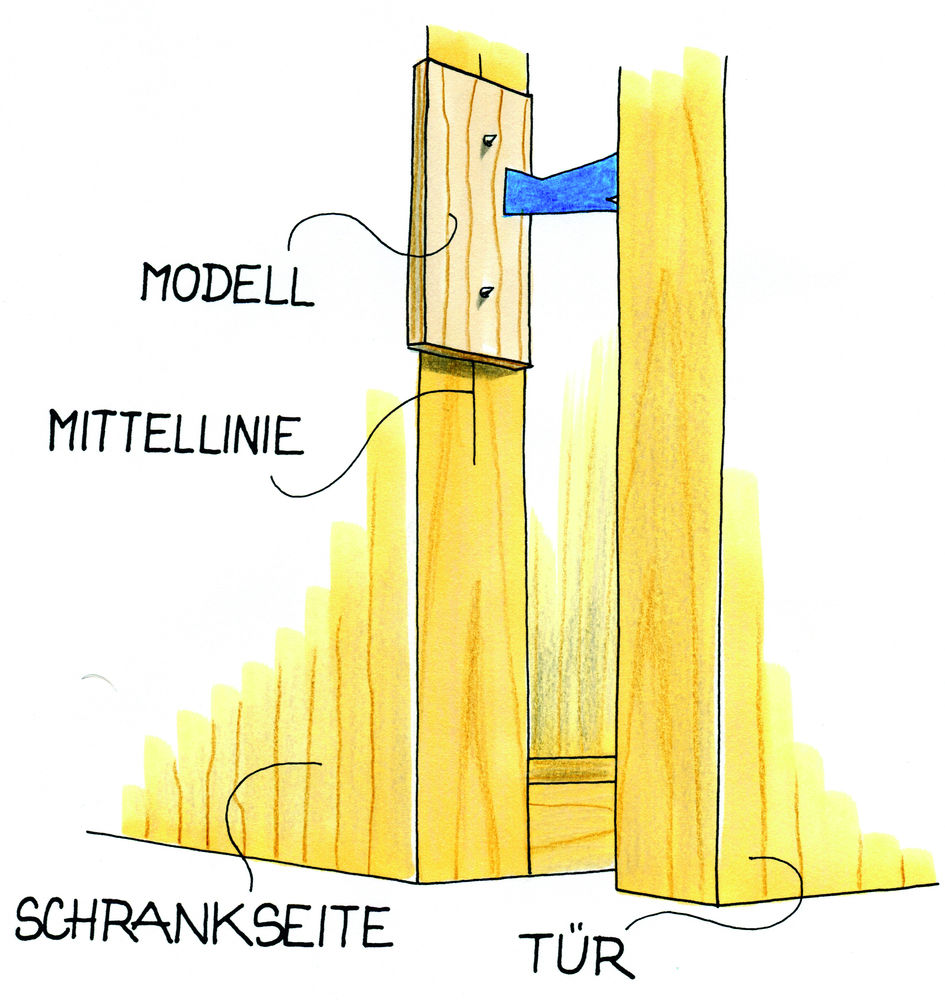

Kröpfung A montieren
