Schleifpapier Spender

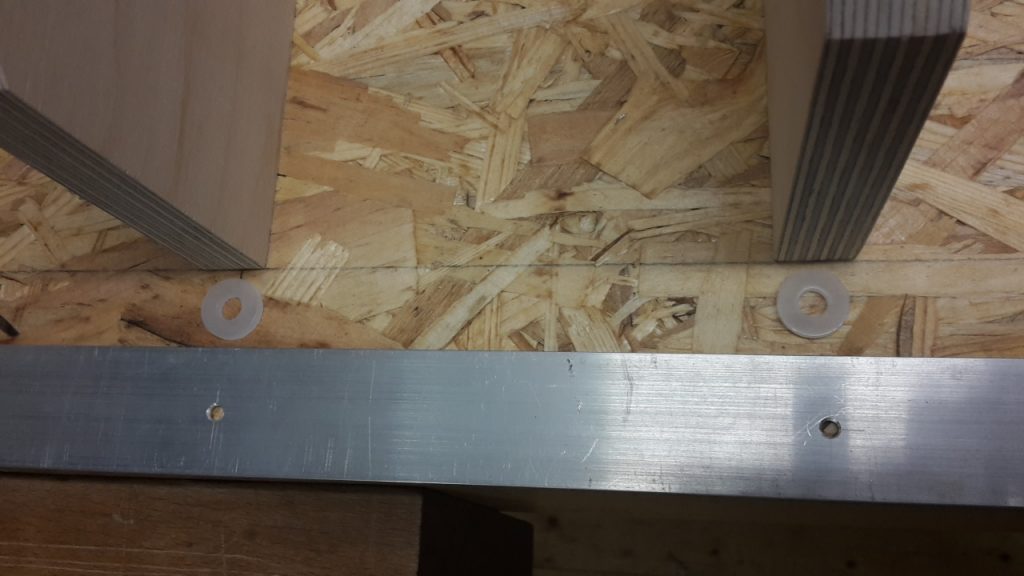

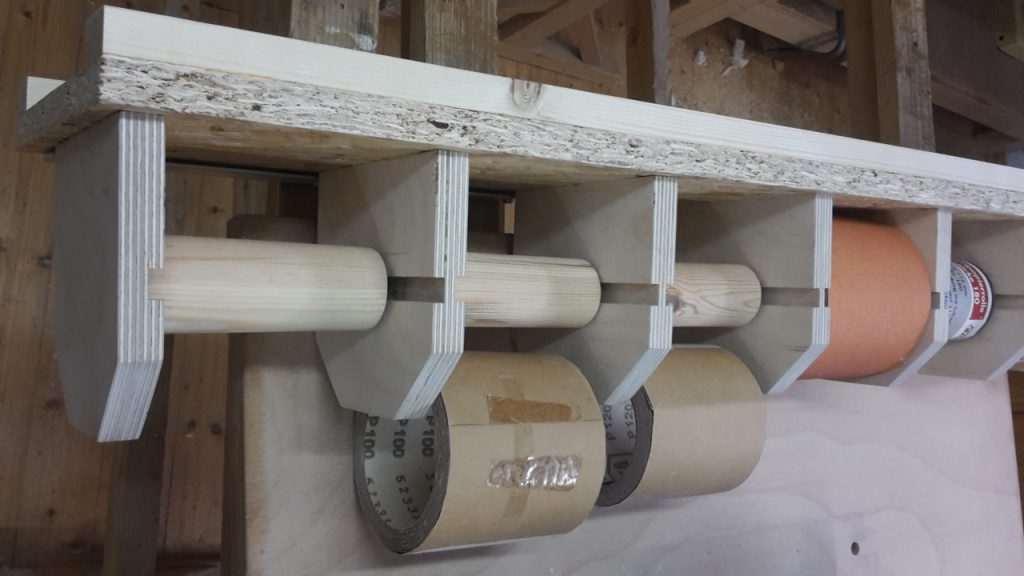

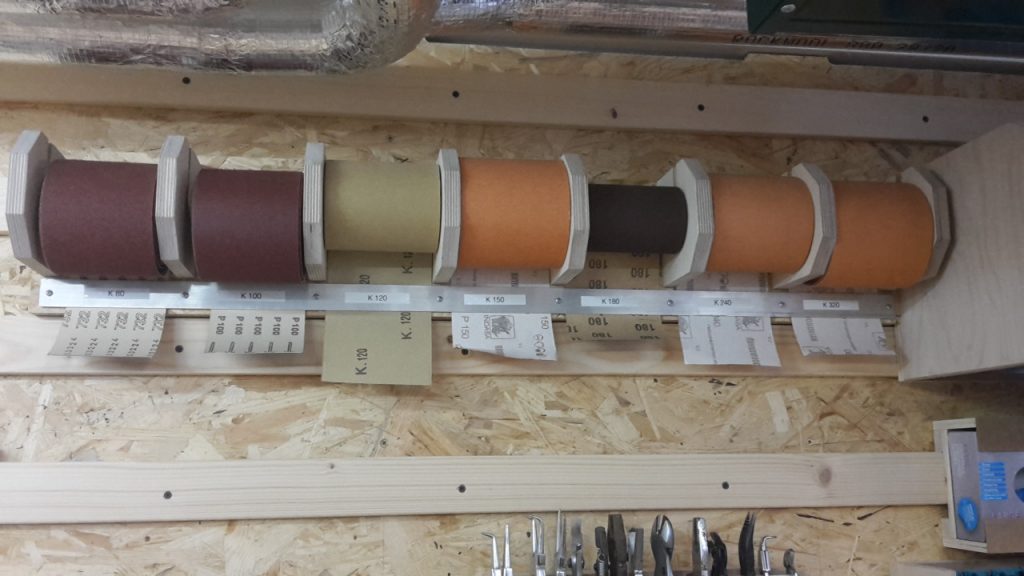

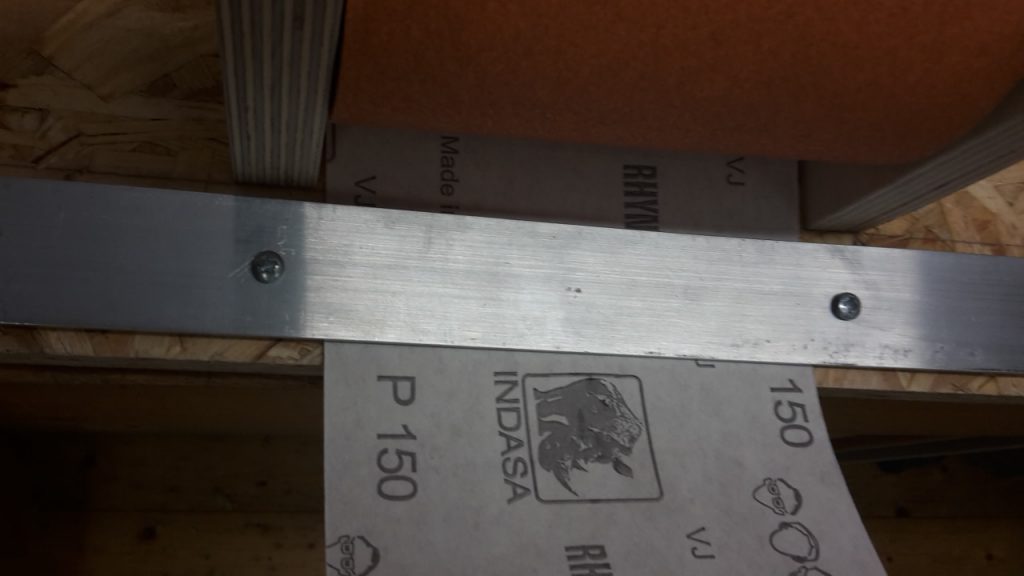

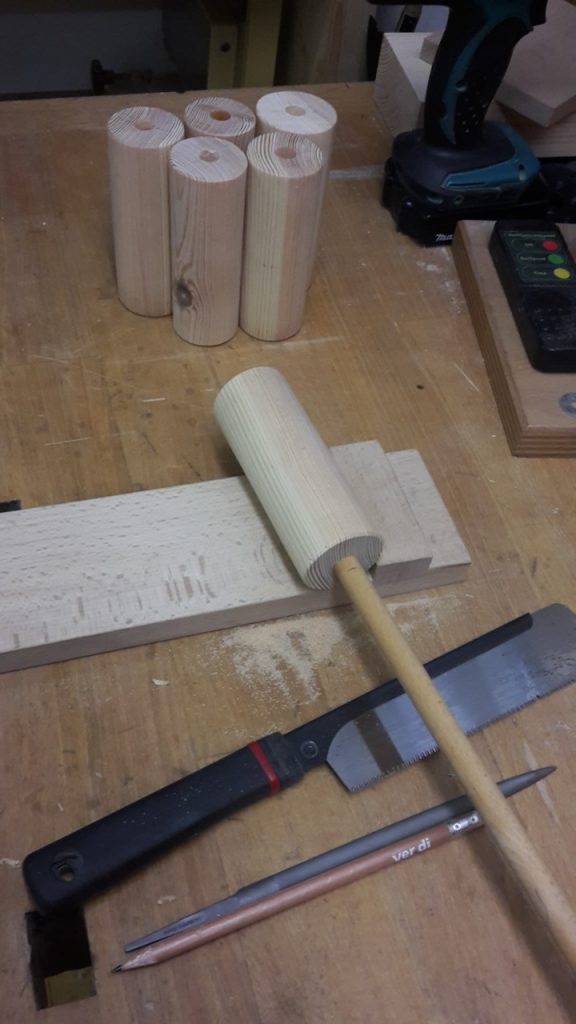

Zu Weihnachten habe ich mich selbst beschenkt und mir einen Spender für meine Schleifpapier-Rollen gebaut. Sämtliches Material habe ich mir aus meinen Fundus von Resten zusammengesucht. Die quadratischen Multiplex-Platten habe ich vorne, Oben und Unten ca. 4 cm von den Kanten im 45 Grad Winkel angeschnitten. Die 8 Quadratischen Teile werden im Abstand von 120 mm zueinander von hinten mir der OSB Platte verschraubt und verleimt. In der Mitte der Seiten und Mittelteile habe ich mit der Oberfräse und einem 12 mm Nutenfräser Nuten von oben herab eingefräst. Da die Rollen des Schleifpapiers meist grösser sind als die Rollen zur Aufnahme, habe ich nicht genau bis zur Mitte nach Unten hin, sondern nur bis ca. 1,5 bis 2 cm oberhalb der Mitte gefräst, damit die Schleifpapier-Rollen nicht zu weit nach Unten durchhängen. Für die Rollen habe ich 7 Rollen aus Kiefenholz gedrechselt und seitlich jeweils ein Dübel aus 12 mm Buchenholz eingeleimt. Als Abreiss-Vorrichtung habe ich eine ALU-Schiene mit Unterlegscheiben unten angeschraubt. Das Schleifpapier wird hinter der Schiene hindurchgeführt.

Benötigte Zeit

4 Stunden

Verwendetes Werkzeug

  • TKS, Oberfräse mit 12 mm Nutenfräser, Drechselbank, Akku-Schrauber, Eisensäge und übliches Handwerkzeug (Meterstab, Schleifklotz, Schraubendreher usw.).

Verwendete Materialien

  • OSB-Platte 1000 x 180 x 18 mm
  • Birke Multiplex-Platten 130 x 130 x 18 mm, 8 Stück
  • Holz-Walzen aus Kiefernholz 115 x 45 mm, 7 Stück
  • Dübelstange aus Buchenholz (glatt)
  • ALU-Schiene 1000 x 30 x 2 mm, 1 Stück
  • Distanzscheiben (Kunststoff oder Karosserie Scheiben) 20 x 4 mm, 8 Stück
  • Rundkopfschrauben 8 Stück
  • Holzleiste für French-Cleat Aufhängung 1000 x 60 x 18 mm
