Modifikation der Absauganlage

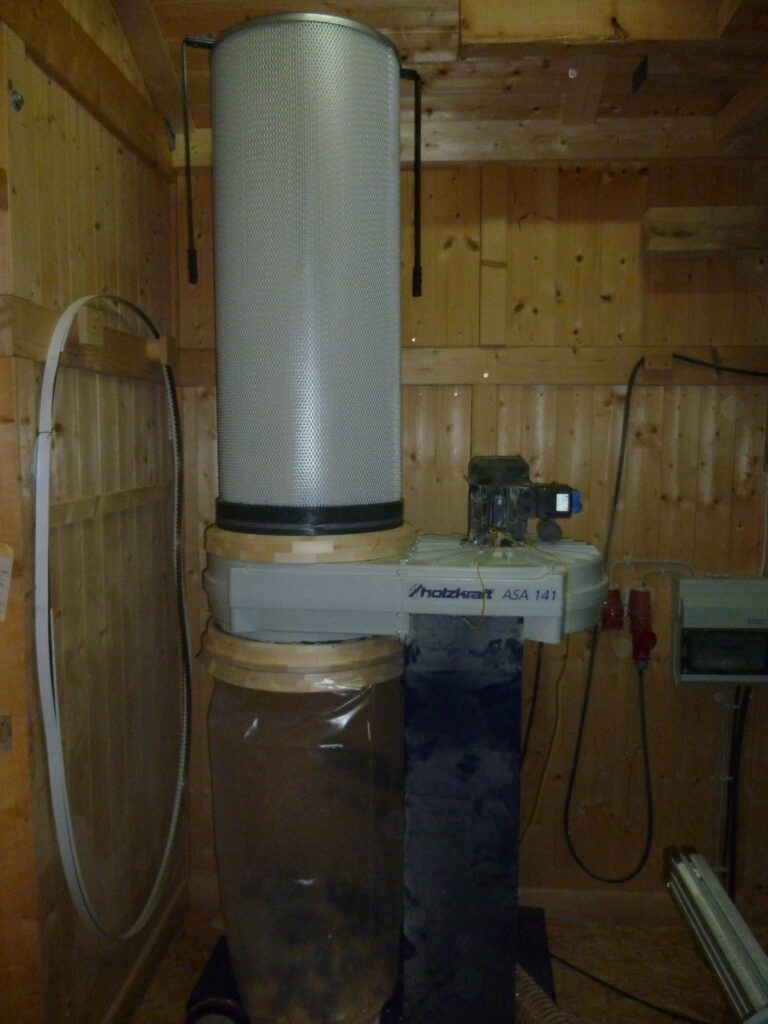

Ausstattung der Absauganlage mit einer Reduzierung zur Aufnahme eines Faltenfilters sowie einer dichteren Spänesackaufnahme.

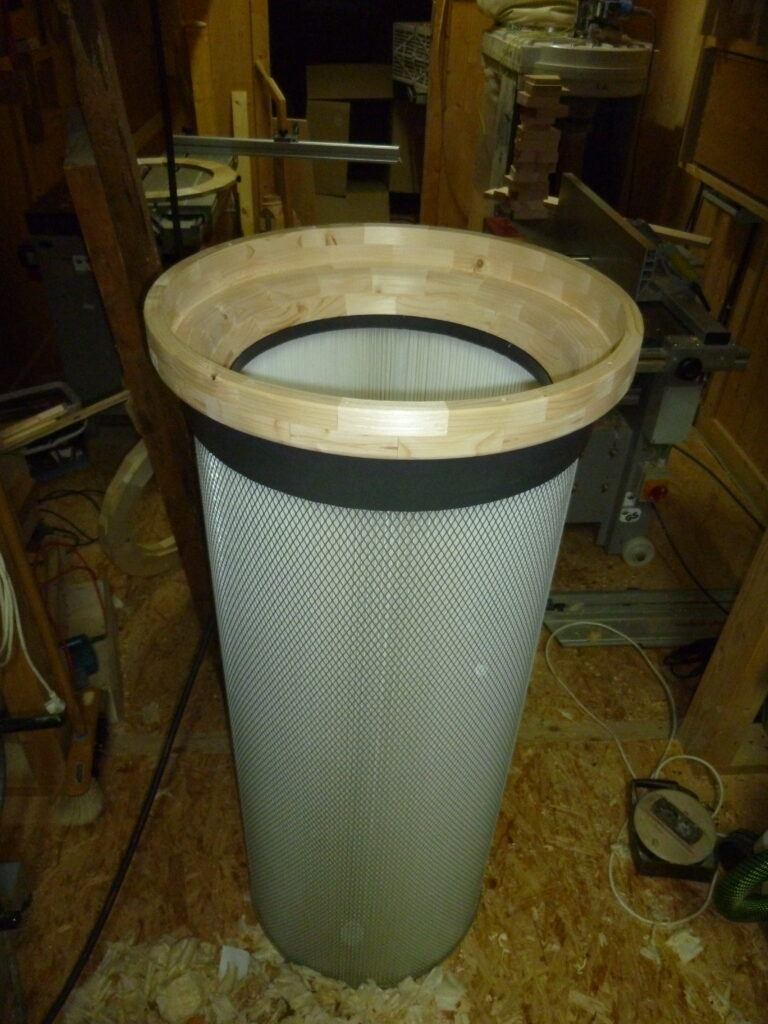

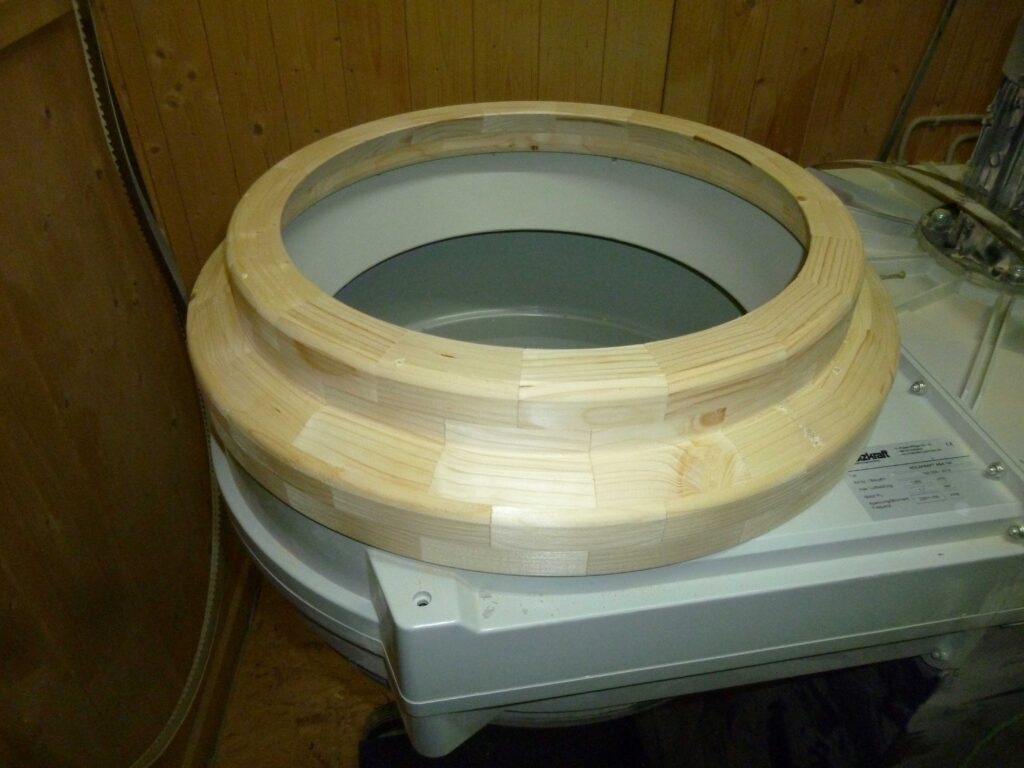

Da für meine Absauganlage anscheinend kein Faltenfilter mit Bürstenreinigungssystem erhältlich ist, kaufte ich das Modell von Felder. Dieser Faltenfilter besitzt allerdings einen kleineren Innendurchmesser als der Aufnahmestutzen an meiner Absauganlage, sodass ich eine Reduzierung drechseln musste.

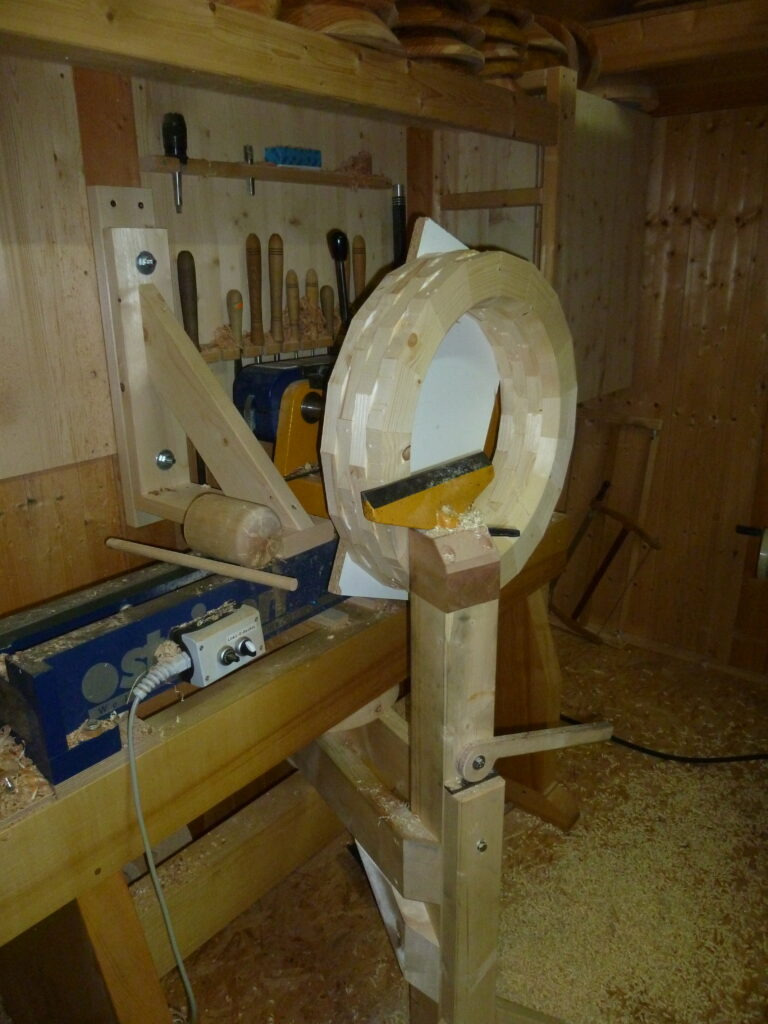

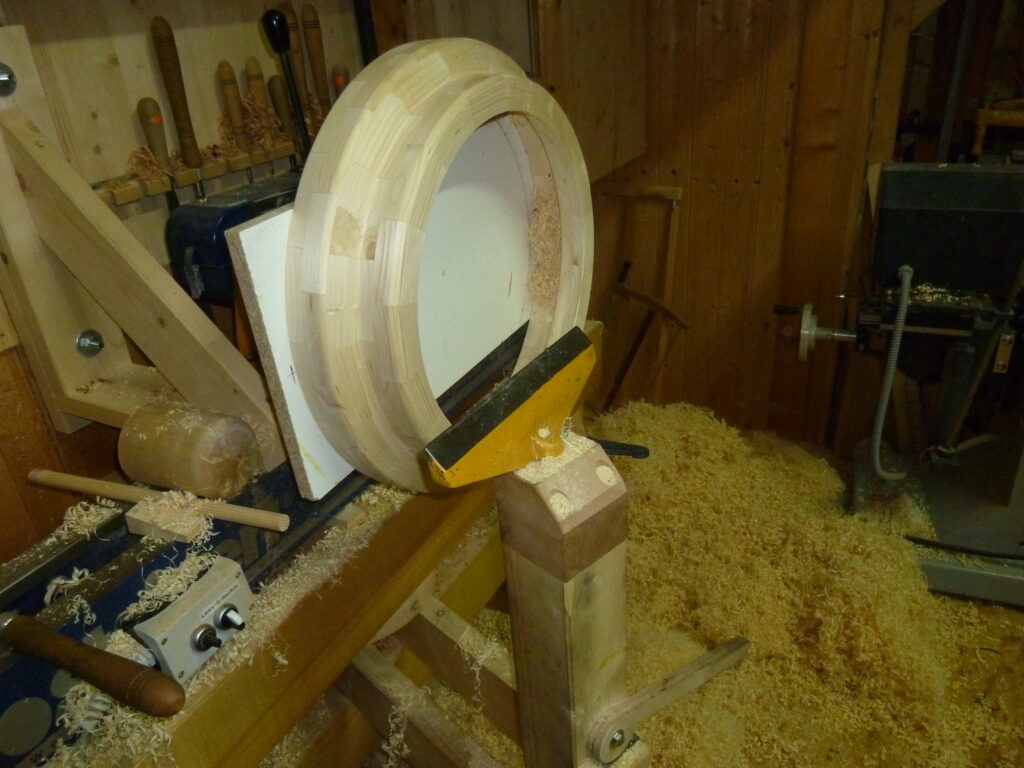

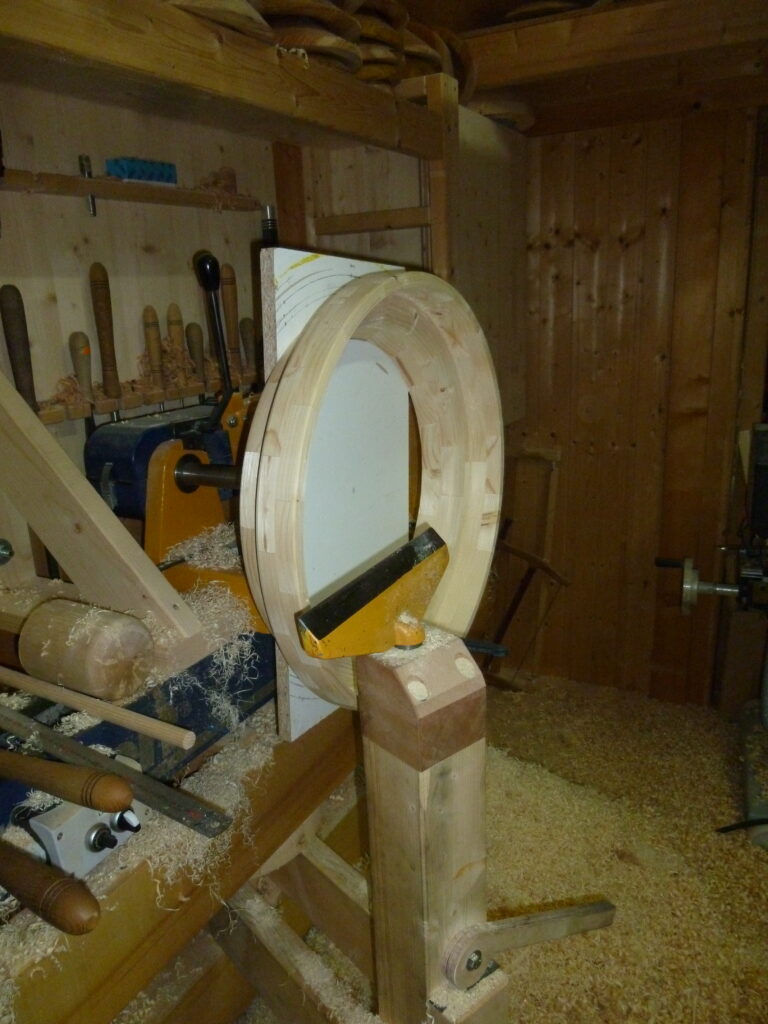

Den Rohling verleimte ich aus mehreren polygonalen Ringen, welche sich wiederum aus einzelnen Segmenten zusammensetzen. Mit einer angeschraubten Platte versehen konnte der Rohling dann über eine Planscheibe zur Bearbeitung auf die Drechselbank montiert werden.

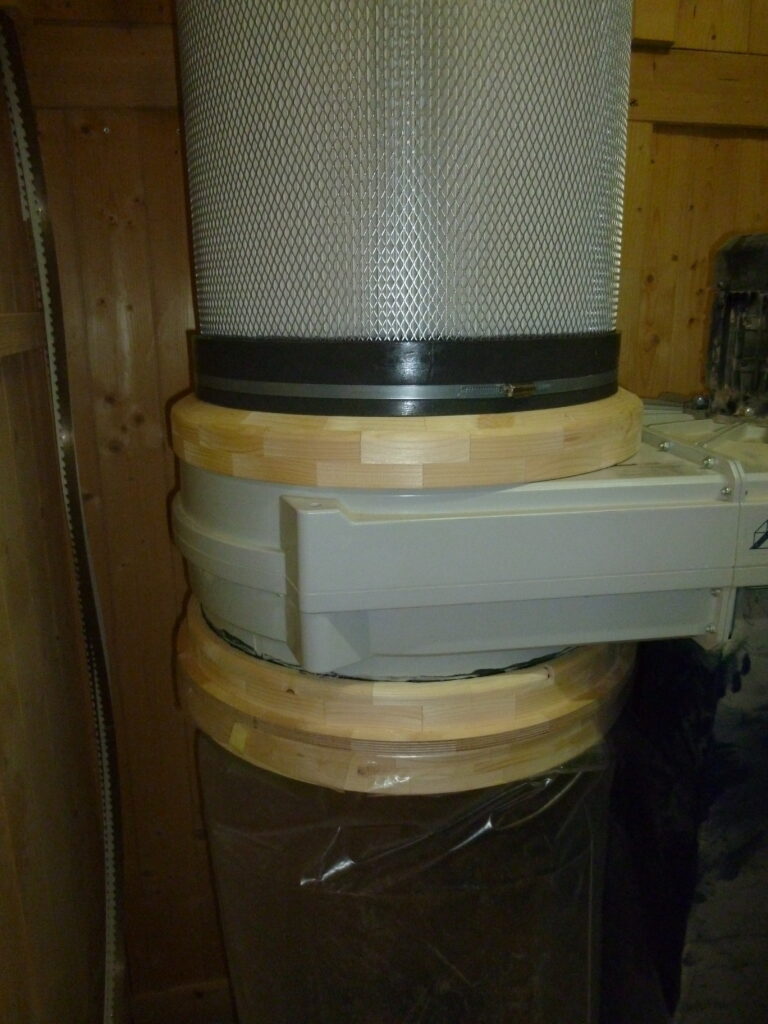

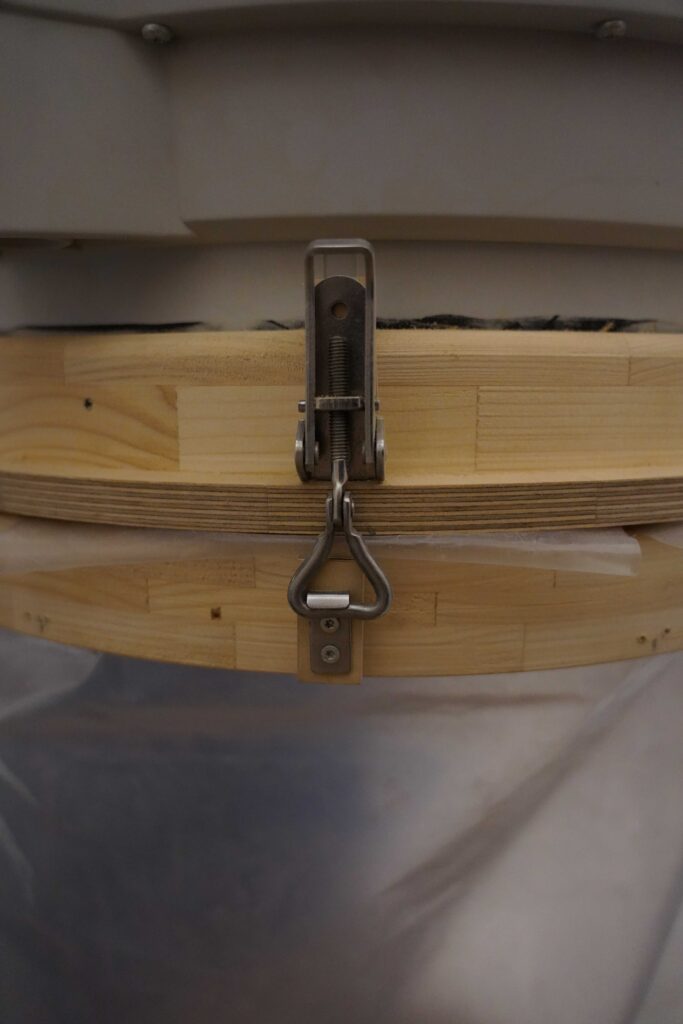

Damit der abgesaugte Feinstaub künftig auch nicht mehr durch die Spänesackaufnahme entweichen kann, ersätzte ich die bestehende Variante ebenfalls durche einen Eigenbau (vorher befand sich unter dem Spanner immer eine kleine Undichtigkeit). Die Absauganlage wurde dafür mit einem Reif ausgestattet, welcher an seiner Unterseite einen Außenkonus besitzt. Diesen versah ich rundherum mit selbstklebendem Dichtband. Ein zweiter Reif mit entsprechendem Innenkonus drückt beim Anziehen der Hebelspanner den Spänesack gleichmäßig an das Dichtband.
Hinsichtlich der Dichtigkeit war die Modifikation der Spänesackaufnahme zwar ein voller Erfolg, jedoch gestaltet sich der Spänesackwechsel leider als ziemlich diffizile Aufgabe. Um dieses letzte "Problem" zu beheben, plane ich bei Gelegenheit die Spänesäcke gegen eine selbstgefertigte Tonne auszutauschen.
- Fichtenholz
- Dichtstoff
- selbstklebendes Dichtband
- Hebelspanner aus Edelstahl
- Tischkreissäge
- Abricht-Dickenhobel
- Drechselbank
HolzWerken - Die besten Tipps und Tricks Band 2
HolzWerken - Die besten Tipps und Tricks Band 2
HolzWerken - Die besten Tipps und Tricks Band 2: Zum 2. Mal finden Sie zu Themen rund ums Holzwerken die besten Beiträge aus den Heften 48- 65 der Zeitschrift.
22,00 €
Mehr ErfahrenZeitschriftenabo HolzWerken
Zeitschriftenabo HolzWerken
Wissen. Planen. Machen. Das ist das Motto der Zeitschrift HolzWerken, dem Magazin für den Holzwerker. Zeitschriftenabo HolzWerken gleich hier bestellen!
Preisspanne: 67,00 € bis 86,00 €
Mehr Erfahren
Eine Antwort auf “Modifikation der Absauganlage”
Hallo lieber Holzhandwerker, das macht ja schon optisch was her!
Deine Idee mit der Tonne ist recht gut, bedenke aber, dass bei jedem Mal ausleeren ein Teil des feinen Staubes wieder in der Werkstatt herum fliegt. Der zweite Punkt, der Füllstand der Tonne ist nicht zu sehen. Ich bin gerade dabei, von einer Metalltonne auf einen Sack umzurüsten
