Ständerbohrmaschine mit Laseranzeige nachrüsten

Moderne Ständer- und Säulenbohrmaschinen verfügen oftmals bereits ab Werk über eine Laseranzeige des Bohrmittelpunkts. Und wer schon mal das Vergnügen hatte mit einer solchen Anzeige zu arbeiten, der möchte ganz sicher nicht mehr darauf verzichten: Einfach die gewünschten Bohrpunkte mit Bleistift auf dem Werkstück markieren, den Laser einschalten, die Bohrpunkte auf das Laserkreuz ausrichten und bohren. Genau diesen Komfort wollte ich auch auf meiner alten, aber sehr soliden Ständerbohrmaschine von 1979 haben.

Also musste eine moderne Lasereinheit zum Nachrüsten her. Nach längerer Recherche im Netz wurde ich dann in folgendem Internet-Shop fündig: https://www.machine-dro.co.uk/wixey-wl133-drill-press-laser.htmlDort wird unter der Bezeichnung "Drill Press Laser" eine Lasereinheit (Model WL 133) von der Fa. Wixey angeboten, die mit wenigen Handgriffen an nahezu jeder Bohrsäule befestigt werden kann. Auch die Justierung der beiden Laserstrahlen, die das Fadenkreuz bilden, dürfte in maximal 15 Minuten erledigt sein. Zu einem Preis von etwa 38 Euro (zzgl. Versand) ist diese Lasereinheit zudem recht günstig und macht das Arbeiten auf der Ständerbohrmaschine deutlich komfortabler.

Ich habe diese Lasereinheit nun bereits seit über einem Jahr im Einsatz und bin von diesem kleinen Helfer wirklich begeistert. Deshalb möchte Ich Ihnen in diesem Artikel einmal Schritt-für-Schritt zeigen, wie einfach die Montage und Justierung ist.

Laser an Standbohrmaschine

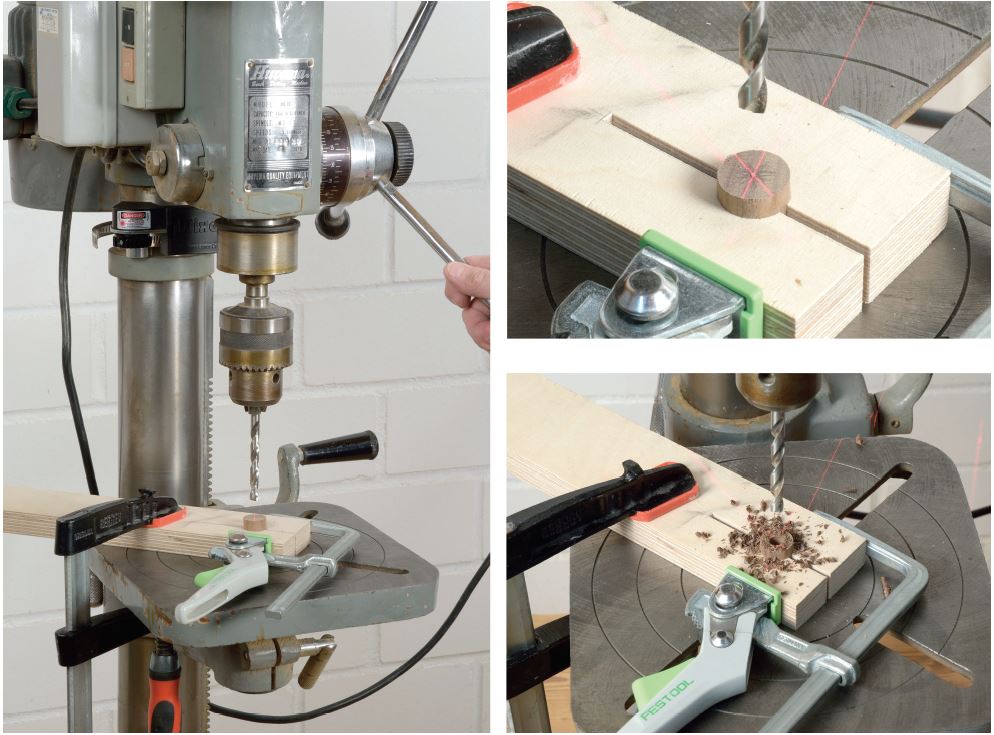

Vor allem wenn Sie öfters Bohrer ohne Zentrierspitze (s. oben) oder sehr große Forstnerbohrer einsetzen, werden Sie den Laser schnell zu schätzen wissen. Das Laserfadenkreuz hilft aber auch beim Ausrichten von speziellen Bohrvorrichtungen (s. oben).

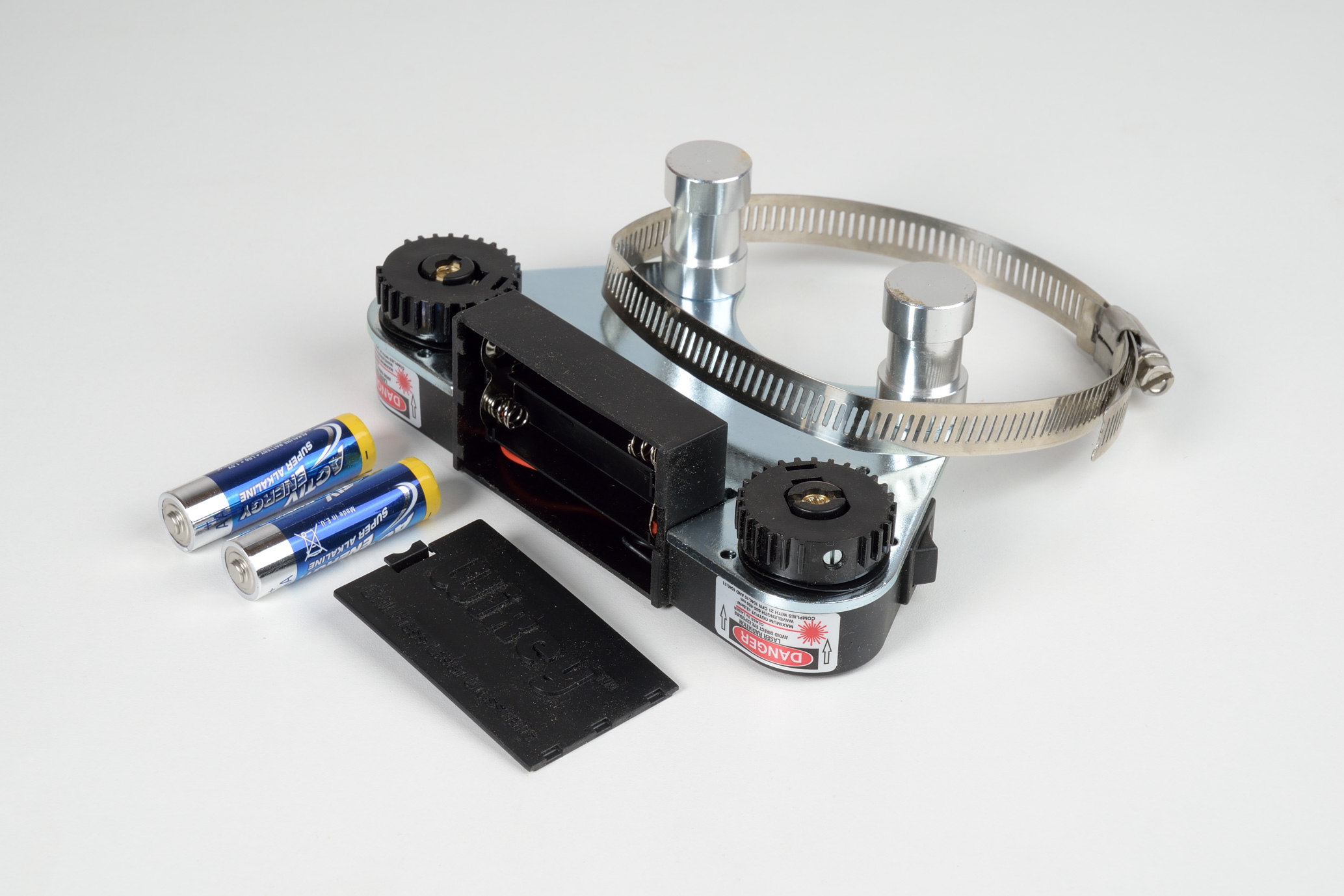

Laser Standbohrmaschine Montage 1

Schritt 1: Im Lieferumfang ist die Lasereinheit und eine Schlauchschelle. Lediglich die beiden Batterien (Typ AA) müssen Sie sich noch besorgen und als erstes in das Batteriefach einlegen.

Laser Standbohrmaschine Montage 2

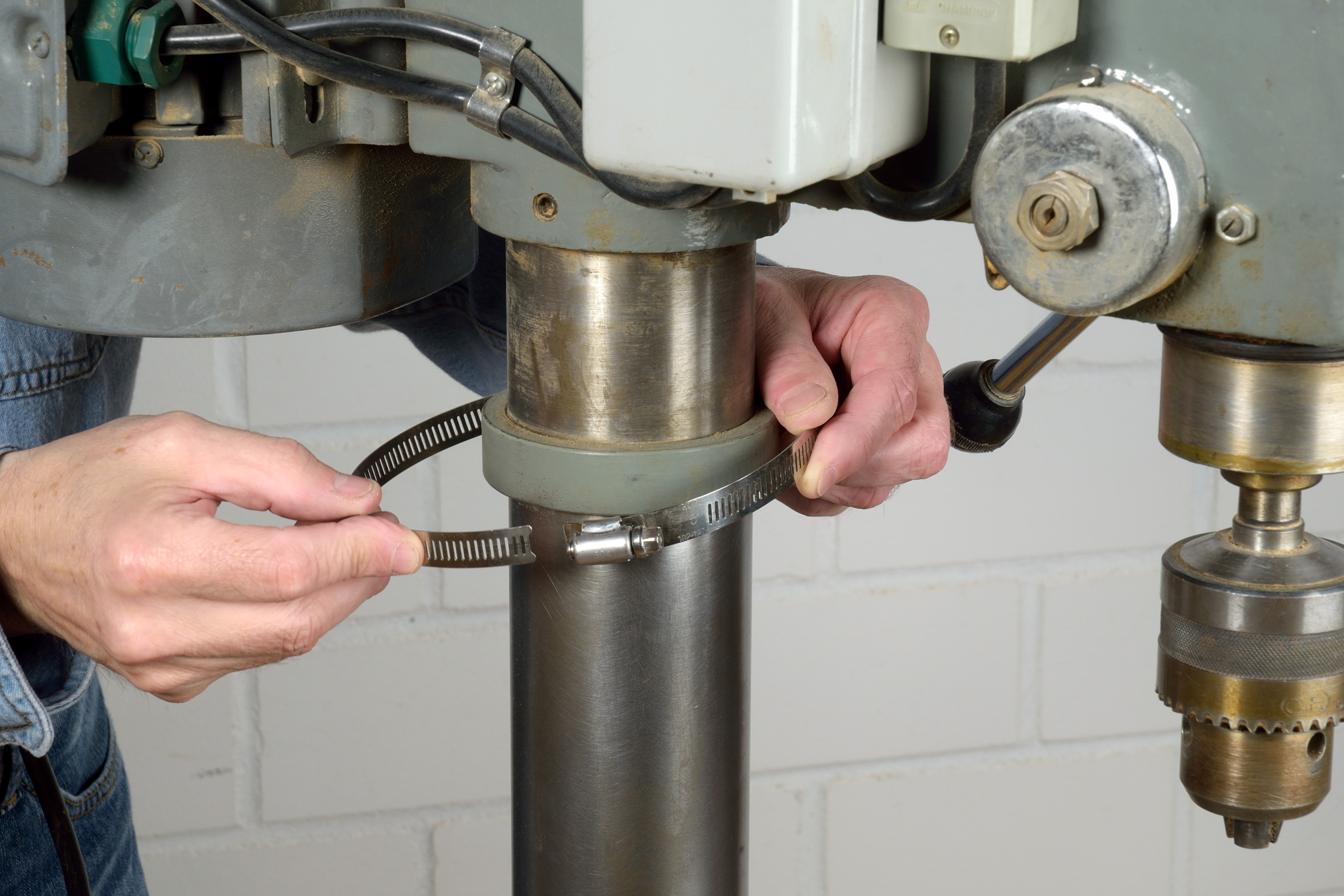

Schritt 2: Anschließend legen Sie die Schlauchschelle um die Säule. Die Lasereinheit sollte möglichst nah unter dem Bohrkopf platziert werden.

Laser Standbohrmaschine Montage 3

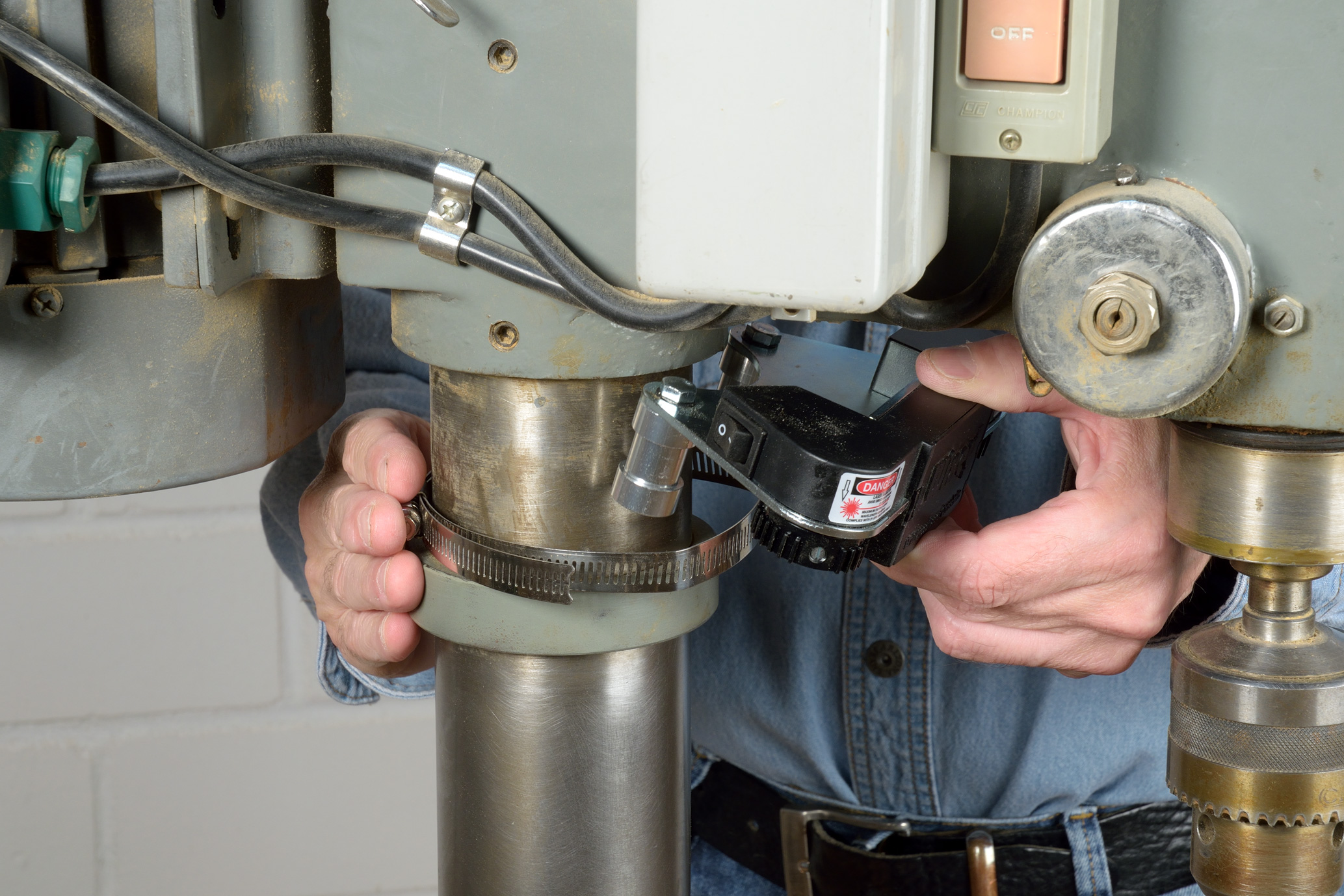

Schritt 3: Stecken Sie jetzt die beiden Rundbolzen unterhalb der Lasereinheit hinter die Schlauchschelle und …

Laser Standbohrmaschine Montage 4

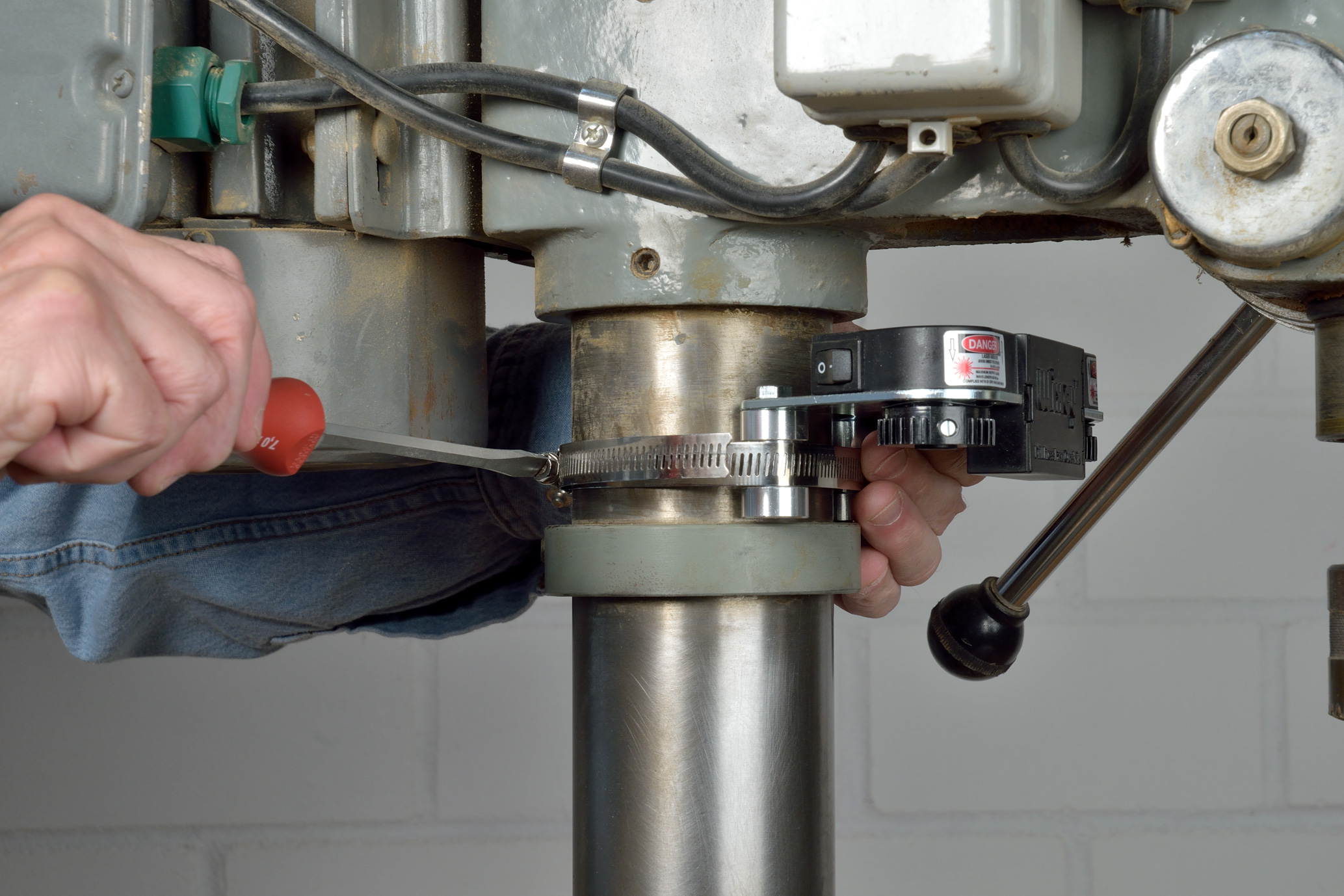

Schritt 4: … ziehen Sie die Lasereinheit mit der Schlauchschelle dicht an die Bohrsäule. Achten Sie darauf, dass die Front der Lasereinheit einigermaßen rechtwinklig zum Bohrkopf ausgerichtet ist.

Laser Standbohrmaschine Montage 5

Schritt 5: Durch Drehen des Rändelknopfes (1) können Sie den Laserstrahl nach links oder rechts bewegen. Mit der kleinen Schraube (2) im Rändelknopf lässt sich der Laserstrahl zur Seite neigen.

Laser Standbohrmaschine Montage 6

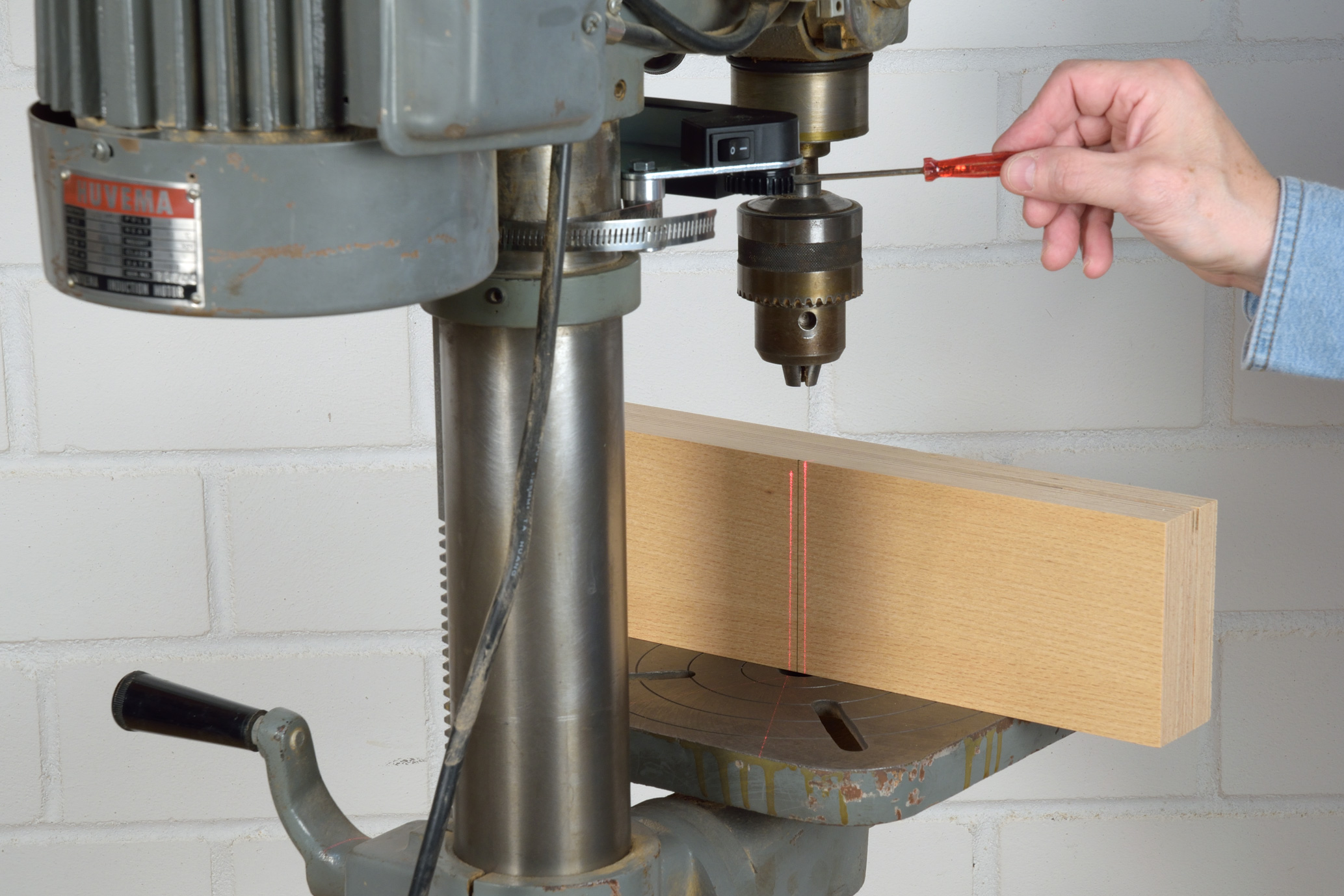

Schritt 6: Zum Justieren der Laserstrahlen benötigen Sie ein ca. 100 mm hohes Brett mit einer geraden und rechtwinkligen Schnittkante. Auf das Brett zeichnen Sie sich zuerst mit einem Winkel eine senkrechte Linie auf. Dann legen Sie das Brett hochkant auf den Bohrtisch und justieren als erstes die Neigung des Laserstrahls. Dazu drehen Sie an der kleinen Schraube bis der Laserstrahl exakt parallel zur Markierung verläuft.

Laser Standbohrmaschine Einstellung 1

Schritt 7: Beide Laserstahlen müssen exakt parallel zueinander und zur Bleistiftmarkierung eingestellt werden.

Laser Standbohrmaschine Einstellung 2

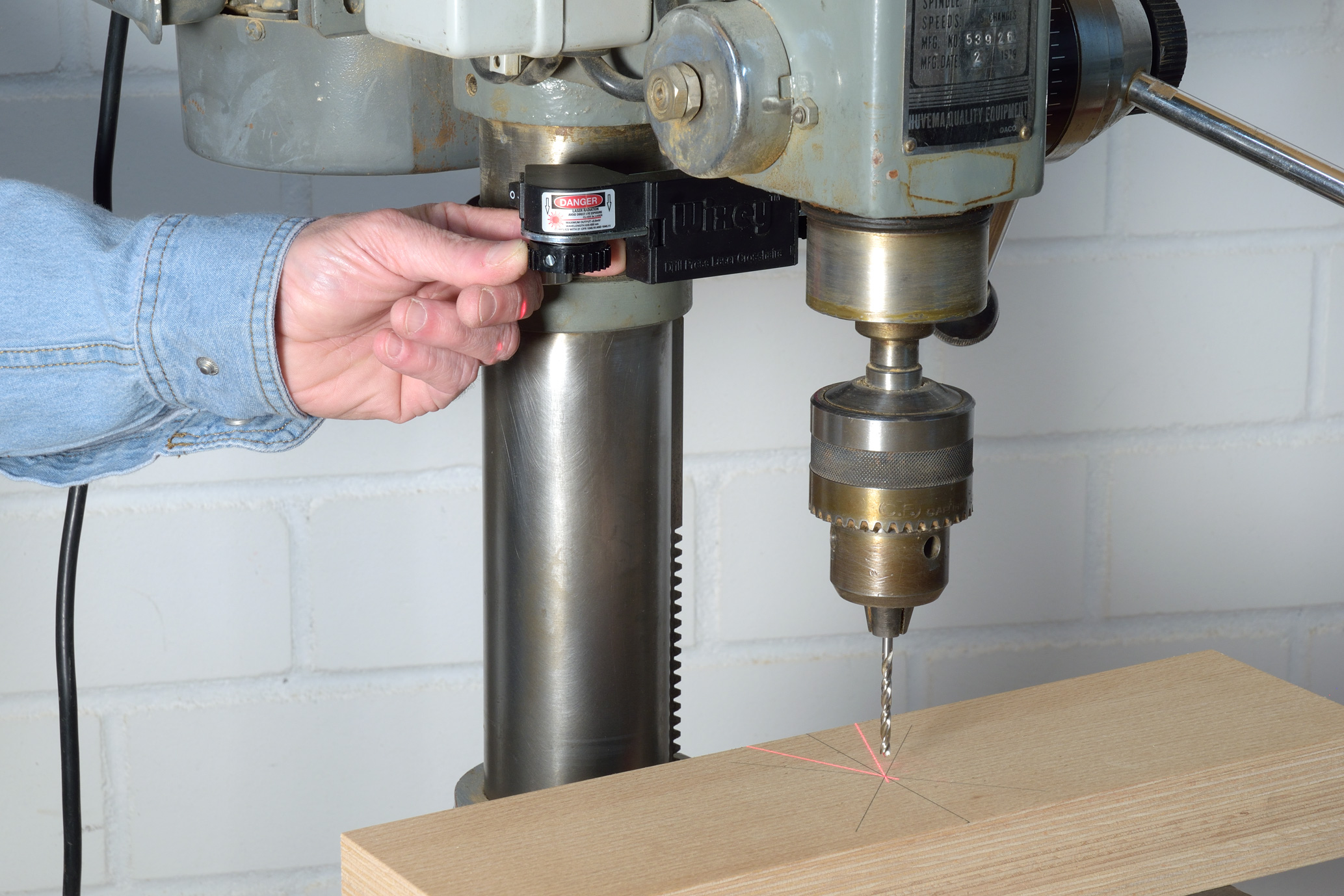

Schritt 8: Spannen Sie als nächstes einen Bohrer mit Zentrierspitze ins Bohrfutter ein. Legen Sie das Brett diesmal flach unter den Bohrer und drücken Sie die Bohrspitze in die Bleistiftmarkierung. Wichtig: Ab jetzt darf sich das Brett nicht mehr verschieben (notfalls festzwingen!). Durch drehen des Rändelknopfes nach links oder rechts stellen Sie nun den Laserstrahl genau auf den Bohrpunkt im Brett ein.

Laser Standbohrmaschine Einstellung 3

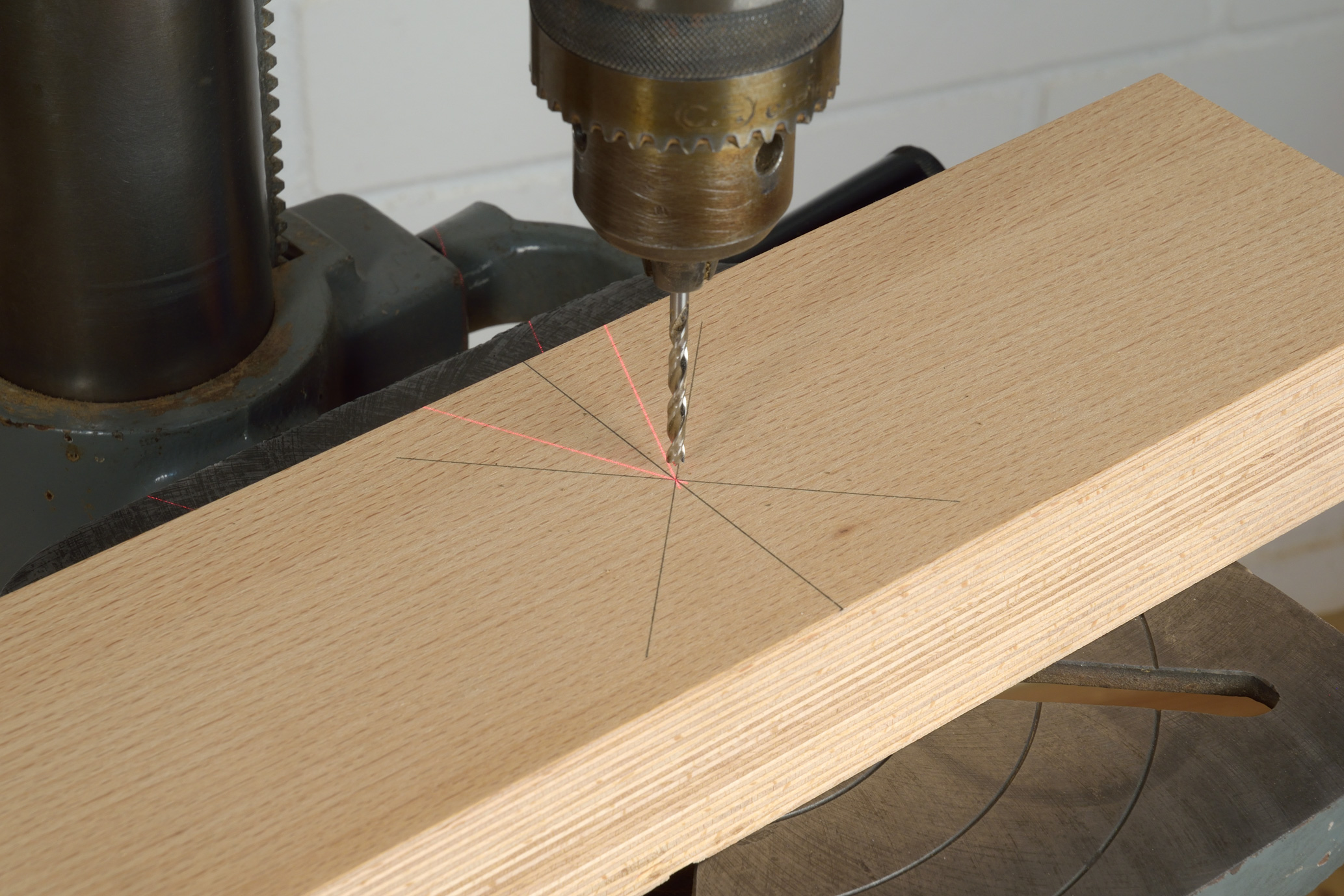

Damit man das auf den Bildern besser erkennen kann, habe ich noch zwei weitere Linien durch den Bohrpunkt gezogen. Ist alles richtig eingestellt, sollte sich der linke und rechte Laserstrahl genau im Bohrmittelpunkt treffen. Also genau das was ein Laser zukünftig anzeigen sollte.

Laser an Standbohrmaschine Benutzung

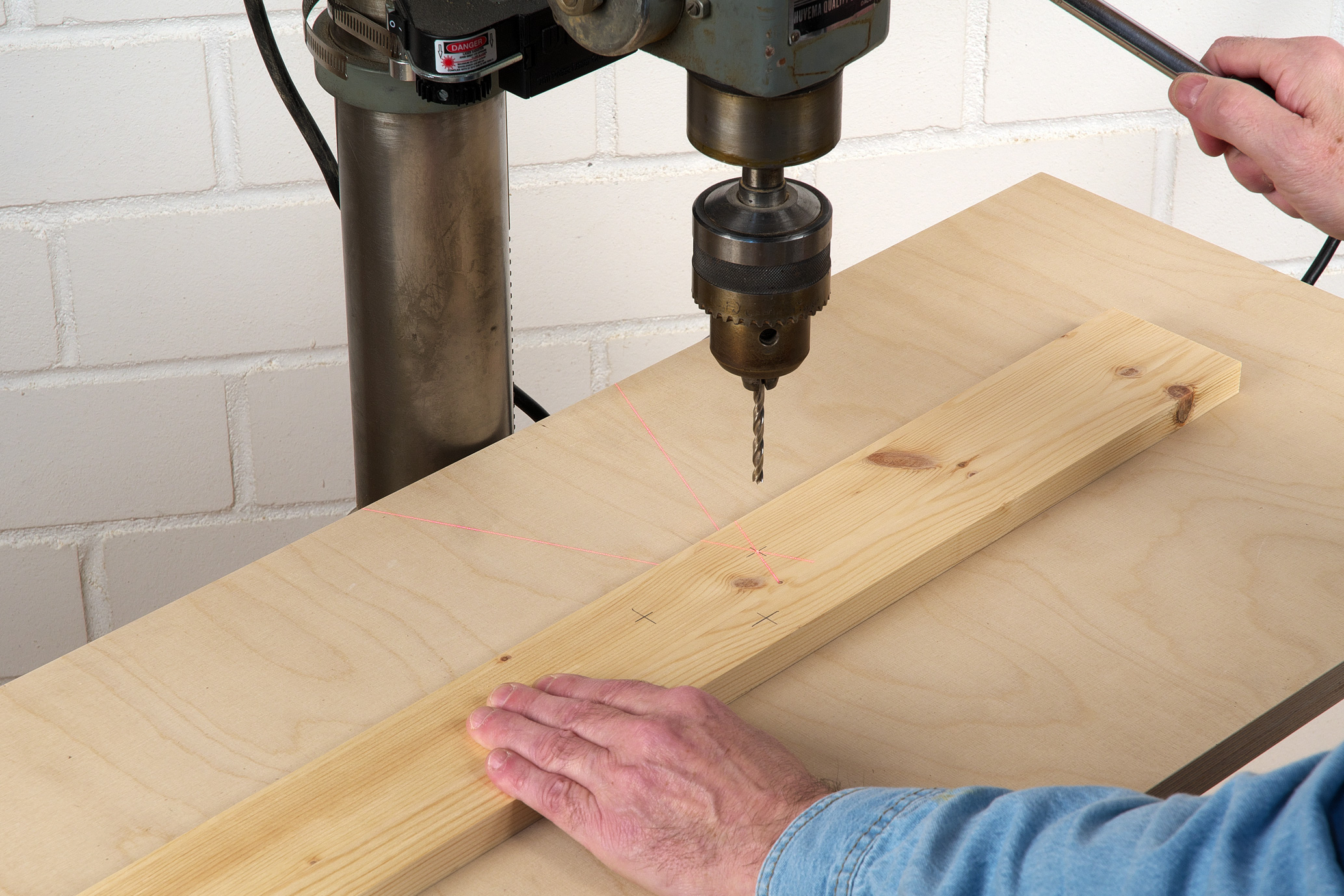

Ist der Laser perfekt justiert, können Sie zukünftig die markierten Bohrpunkte blitzschnell auf das Laserfadenkreuz ausrichten und sofort präzise Bohrungen setzen.

So das war’s mal wieder für heute. In zwei Wochen gebe ich Ihnen an dieser Stelle ein paar Tipps zur Wartung und Pflege von Bandsägen. Bis dahin wünsche ich Ihnen wieder allzeit unfallfreies Holzwerken.

Herzlichst, Ihr

Guido Henn

Wichtiger Hinweis zur Produktneutralität: Ich habe die Lasereinheit regulär und zu den üblichen Konditionen im o.g. Internetshop gekauft. Es wurde mir weder verbilligt noch kostenlos zur Verfügung gestellt. Ich versichere Ihnen eine absolut neutrale Bewertung des Produkts ohne jegliche Einflussnahme des Herstellers oder Shops.

Wissen. Planen. Machen. Das ist das Motto der Zeitschrift HolzWerken, dem Magazin für den Holzwerker.
ab 65,00
Mehr Erfahren

Das könnte Sie auch interessieren

Kommentare

04.01.2019

Hallo Guido, danke für den guten Bericht. Ich möchte auch meine alte (solide) Ständerbohrmaschine mit einer Laseranzeige nachrüsten. Meine Frage: wenn ich die Höhe des Bohrtisches verstelle, muss ich dann den Laser wieder neu justieren (da er ja nicht an derselben Achse sitzt wie der Bohrkopf)?? Danke!

05.01.2019

Hallo Andre, der Laser sitzt direkt unter dem Bohrkopf an der Säule, beides verändert nie seine Position, sondern nur der Bohrtisch. Daher muss auch der Laser nur ein einziges Mal justiert werden, dann zeigt er in jeder Höhe des Bohrtisches den exakten Bohrmittelpunkt an. Das ist auch der Grund, warum eine solche Lasereinheit nicht an einem Bohrständer mit Eurohals und beweglichem Bohrkopf aber festem Bohrtisch funktioniert. Hier müsste der Laser dann am beweglichen Bohrkopf montiert werden. Viele Grüße Guido

13.01.2019

Hallo, ich bin ein grosser Fan von Tips und Tricks. Was mir hierbei aber Unbehagen bereitet ist, dass keinerlei Hinweise auf die Benutzung des Lasers bei reflektierenden Werkstücken gegeben ist. Immerhin bohre ich ja ab und an mal Bleche o.ä. Im Datenblatt des Artikels ist auch keine Angabe zur Laserklasse zu finden.Ich will Ihnen bestimmt nicht in die Suppe spucken, aber selbst solche "Spielzeuge" wie Laserpointer können irreversible Schäden der Sehfähigkeit zur Folge haben. Gruss H.Scheel

13.01.2019

Hallo Herr Scheel, was den Laser angeht, wird folgendes auf dem Gerät dazu angegeben: Danger Laser Radiation avoid direct eye exposure Class 3a Laser Maximum Output < 2,5 mW Wavelength 635-650 nm complies with 21 CFR 1040.10 and 1040.11 Viele Maschinen verfügen mittlerweile über eine Lasereinrichtung, wie z. B. auch viele Kappsägen. Und es steht selbstverständlich außer Frage, dass Laser für das Auge gefährlich sein können. Darauf hätte man im Blogbeitrag natürlich noch eingehen können. Deshalb zitiere ich einfach mal die Laserspezifischen Sicherheitshinweise aus der Bedienungsanleitung der Festool Kappex zum Doppellinienlaser: • Richten Sie den Laserstrahl nie auf Personen. Durch Blendungen kann es zu Unfällen kommen. • Blicken Sie nie in den direkten oder reflektierten Laserstrahl. Sollte Sie dennoch der Laserstrahl im Auge treffen, schlie.en Sie sofort die Augen und bewegen den Kopf aus dem Strahl. Wenn der Laserstrahl das Auge trifft, kann dieser zu Sch.digungen am Auge führen. • Führen Sie keine Manipulationen am Laser durch. Ein manipulierter Laser kann zusätzliche Gefahren erzeugen. Viele Grüße Guido Henn

15.01.2019

Hallo Herr Henn, kann man den Laser auch an einem Wabeco Bohrständer verwenden? Vielen Dank. Viele Grüße Matthias Heinz

15.01.2019

Hallo Herr Heinz, nein das geht leider nicht, der Laser ist nur für die Ständerbohrmaschine mit festem, nicht beweglichem Ausleger. Das ist leider beim Bohrständer nicht der Fall, hier bewegt sich der Ausleger an der Säule auf und ab. Viele Grüße Guido Henn

20.01.2019

Hallo Herr Henn, ich finde die Lösung mit dem Laser sehr gut und wollte sie gern nachrüsten.Leider ist eine Bestellung über Amazon.com nicht möglich, da nicht nach Germany geliefert wird.Meine Frage: funktioniert die Bestellung eventuell über den von Ihnen im Beitrag angeführten Link ? Viele Grüße Frank Schreiber

21.01.2019

Hallo Herr Schreiber, die Bestellung über meinen Link sollte (noch) problemlos funktionieren. Ich habe dort schon öfters bestellt und bisher alles zu meiner Zufriedenheit bekommen. Viel Spaß mit der Laseranzeige und beste Grüße aus der Eifel Guido Henn

23.01.2019

Ein echt gutes Zubehörteil für ca. 40€ ! Habe dabei endlich mal meine Radialbohrmaschine mit Messgerät richtig waggerecht und lotrecht justiert. Danke für den Tipp!

21.02.2019

Hallo Herr Henn, ...gute Lösung. Nach so etwas habe ich gesucht. - Danke für den Tipp. - Allerdings kann das Ganze durch die zu wählende Versandart sehr teuer werden. Reicht hier evt. die günstigste Variante "Royal Mail"? Viele Grüße Jürgen Hentschel

21.02.2019

Hallo Herr Henn, ...gute Lösung. Nach so etwas habe ich gesucht. - Danke für den Tipp. - Allerdings kann das Ganze durch die zu wählende Versandart sehr teuer werden. Reicht hier evt. die günstigste Variante "Royal Mail"? Viele Grüße Jürgen Hentschel

21.02.2019

Hallo Herr Hentschel, ich habe auf meiner Rechnung vom Mai 2017 als Versand Royal Mail ausgewiesen und mir wurde für den Versand 3,91 EUR berechnet. Viel Erfolg und schöne Grüße Guido Henn

21.02.2019

Hallo Herr Henn, ...gute Lösung. Nach so etwas habe ich gesucht. - Danke für den Tipp. - Allerdings kann das Ganze durch die zu wählende Versandart sehr teuer werden. Reicht hier evt. die günstigste Variante "Royal Mail"? Viele Grüße Jürgen Hentschel

21.02.2019

Hallo Herr Henn, ...gute Lösung. Nach so etwas habe ich gesucht. - Danke für den Tipp. - Allerdings kann das Ganze durch die zu wählende Versandart sehr teuer werden. Reicht hier evt. die günstigste Variante "Royal Mail"? Viele Grüße Jürgen Hentschel

21.02.2019

Hallo Herr Henn, ich bitte um Entschuldigung für die Mehrfacheinstellung des Kommentars, ich bin noch nicht ganz eingewöhnt auf Ihrer Seite. - Vielen Dank für Ihre Hilfestellung bzgl. des Versands. Alles andere wäre meines Erachtens auch unverhältnismäßig gewesen. Habe soeben bestellt. Viele Grüße und nochmals "Thanks for sharing" Jürgen Hentschel

24.07.2020

Der anonyme Nutzer bin ich. War nicht eingeloggt.

24.07.2020

Hallo Herr Höchtl, ein Foto wäre super, gerne auch direkt an mich per Mail: ghenn(at)hobbywood.de Besten Dank und schöne Grüße Guido

27.11.2020

Hallo Herr Höchtl, hallo Herr Henn, die Lösung für den Wabeco-Bohrständer würde mich sehr interessieren. Können sie die vielleicht noch online stellen? Das wäre nämlich ein schönes und sinnvolles Weihnachtsgeschenk für mich...... Vielen Dank im Voraus und eine schöne (notwendigerweise stark beruhigte) Weihnachtsuzeit R. Wolters
