Innovative Einschraubmutter: Rampa SKD 330

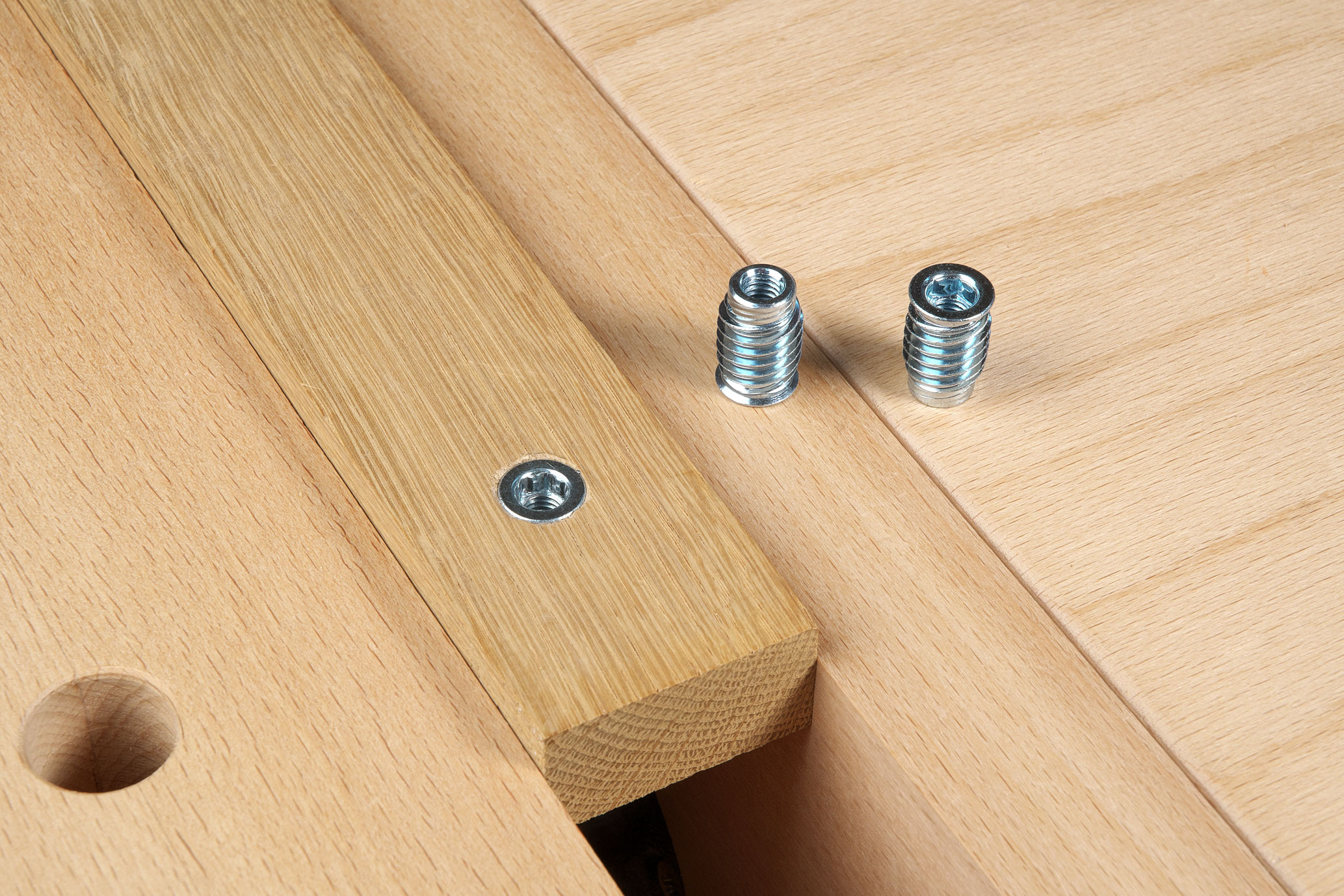

Für viele Holzwerker ist das exakt senkrechte Eindrehen einer Einschraubmutter (auch Einschraub- bzw. Eindrehmuffe genannt) eine Herausforderung. In diesem Blogbeitrag habe ich schon mal ein einfach zu bauendes Hilfsmittel vorgestellt, mit dem das sehr gut funktioniert. Noch besser wäre es natürlich, wenn man ein solches Hilfsmittel erst gar nicht benötigen würde. Und genau eine solche Einschraubmutter ist mir dieses Jahr auf der Interzum-Messe in Köln buchstäblich über den Weg gelaufen. Denn auf dem Stand der Firma Brügmann, dem Hersteller der bekannten Rampa-Muffen, konnte der Besucher selbst eine solche Einschraubmutter testen – und was soll ich sagen: Ich war begeistert!

Obwohl diese Rampa-Muffe bereits 2017 erstmalig auf der Interzum vorgestellt wurde, ist sie vielen Anwendern noch unbekannt. Mir ging es ähnlich und deshalb möchte ich Ihnen diese tolle Rampa-Muffe Typ SKD 330 einmal ausführlich in diesem Blogbeitrag vorzustellen. Denn auch wenn es sich hier nur um eine kleine, unscheinbare Einschraubmuffe handelt, so ist der Nutzen dieser neuartigen Muffe doch gigantisch. Und wer sich schon oft über die herkömmlichen Muffen geärgert hat, der sollte die SKD 330 unbedingt einmal ausprobieren – es lohnt sich!

Noch mehr Infos zur Rampa Muffe SKD 330 finden Sie auch auf der Website des Herstellers.:

Der Gewindevergleich

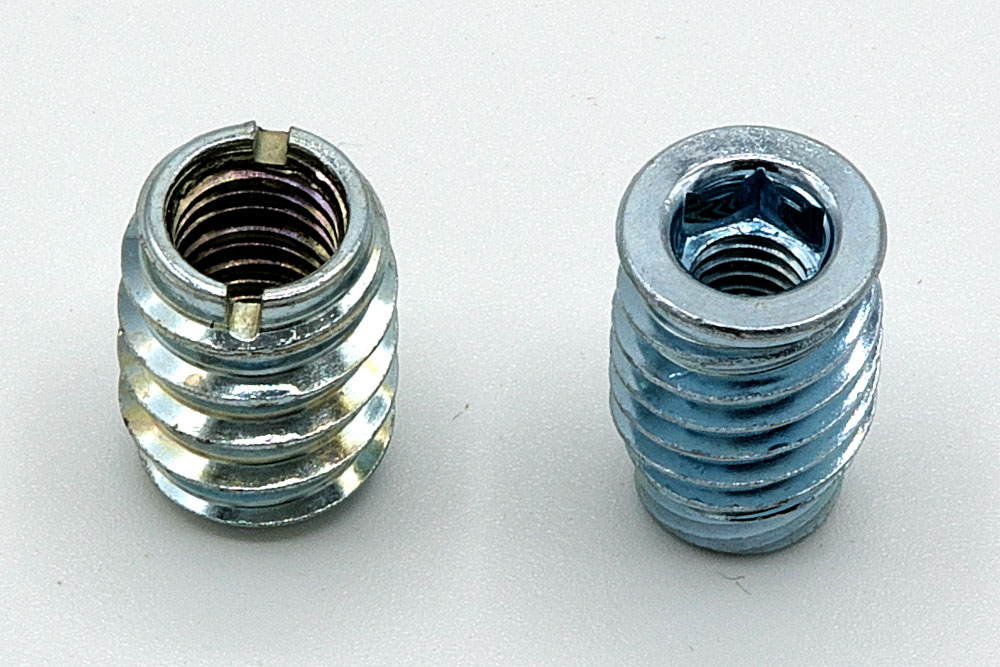

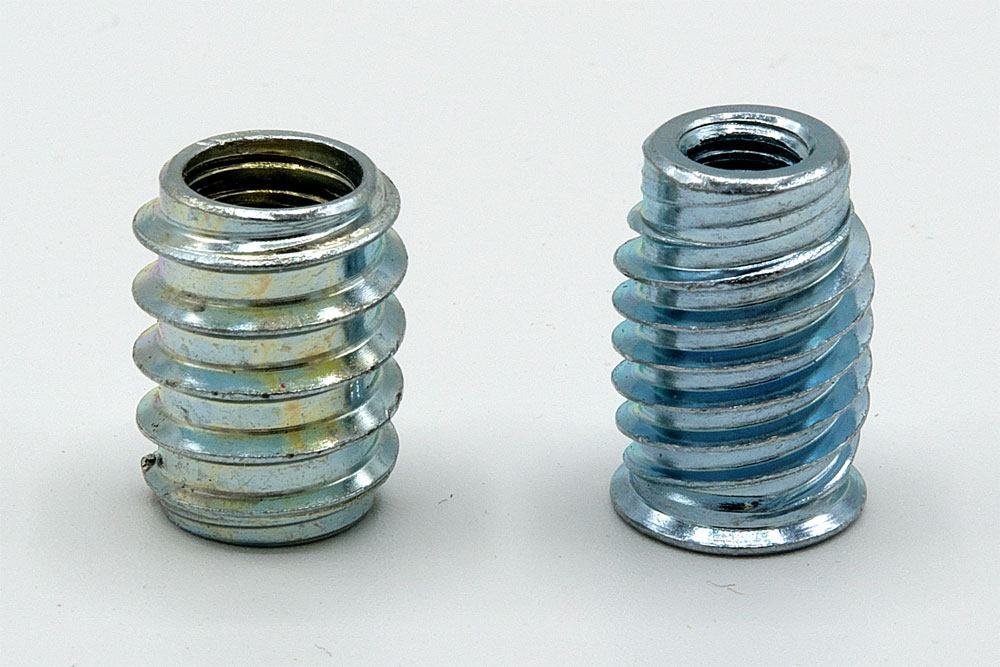

Hier mal ein Blick auf das grobe eingängige Außengewinde einer herkömmlichen Einschraubmutter (jeweils links im Bild) und daneben die Rampa Muffe Typ SKD 330 mit ihren drei Gewindegängen. Das dreigängige Gewinde hat im Gegensatz zur einfachen Variante drei Aufsetzpunkte im Loch. Diese drei Gewindegänge stabilisieren sich beim Eindrehen gegenseitig, womit ein Verkanten bzw. schräges Eindrehen der Muffe wirkungsvoll verhindert wird. Während die herkömmliche Einschraubmutter ohne Hilfsmittel fast immer schräg im Loch eingedreht wird, können Sie die SKD 330 problemlos von Hand (ohne zusätzliche Vorrichtungen!) immer rechtwinklig zur Fläche eindrehen. Dazu besitzt die SKD 330 eine Innensechskant-Aufnahme für einen Inbus-Schlüssel. Noch schneller geht es mit einem Akkuschrauber samt passendem Inbus. Und genau das schauen wird uns jetzt einmal genauer an.

Das richtige Vorbohren ist wichtig

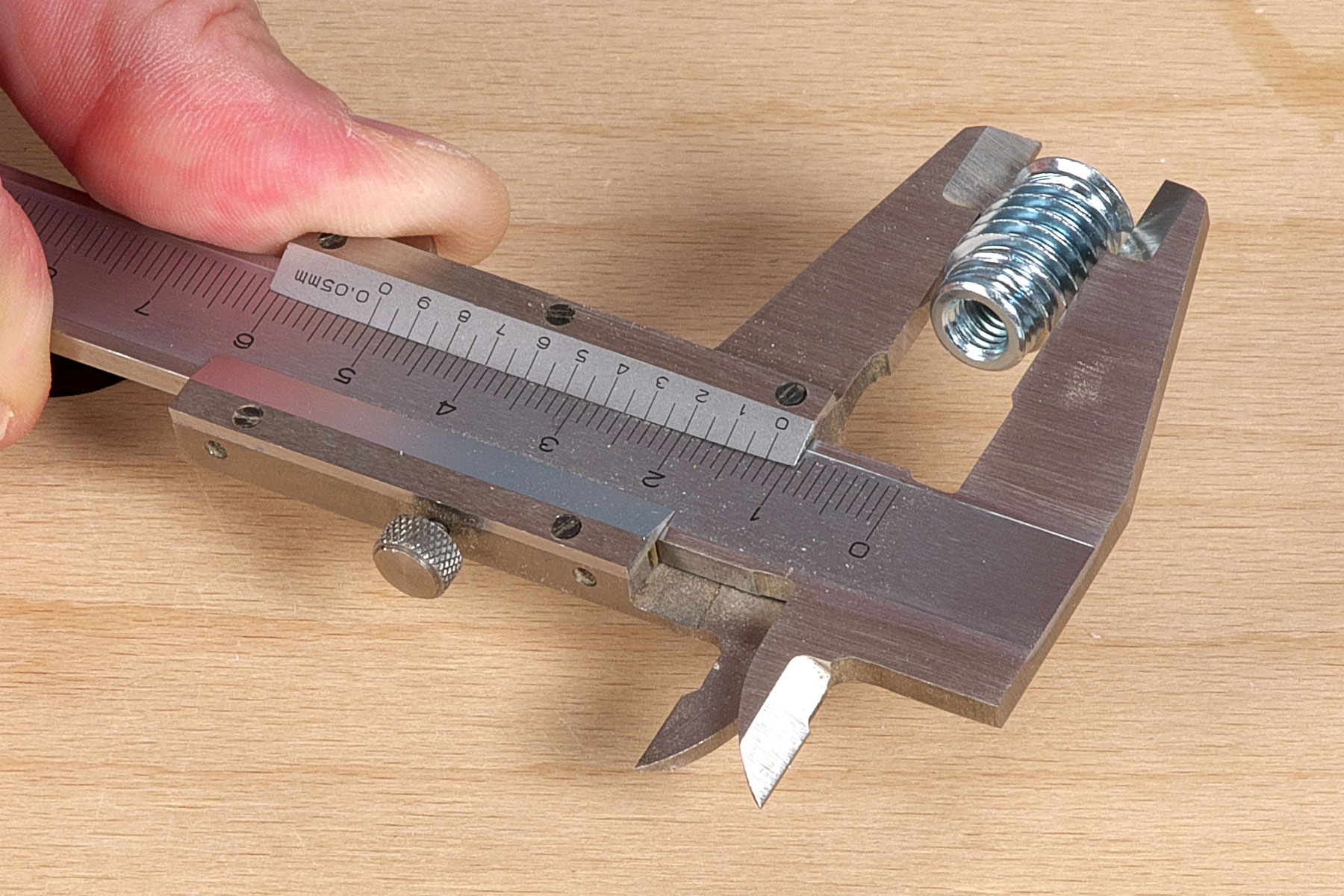

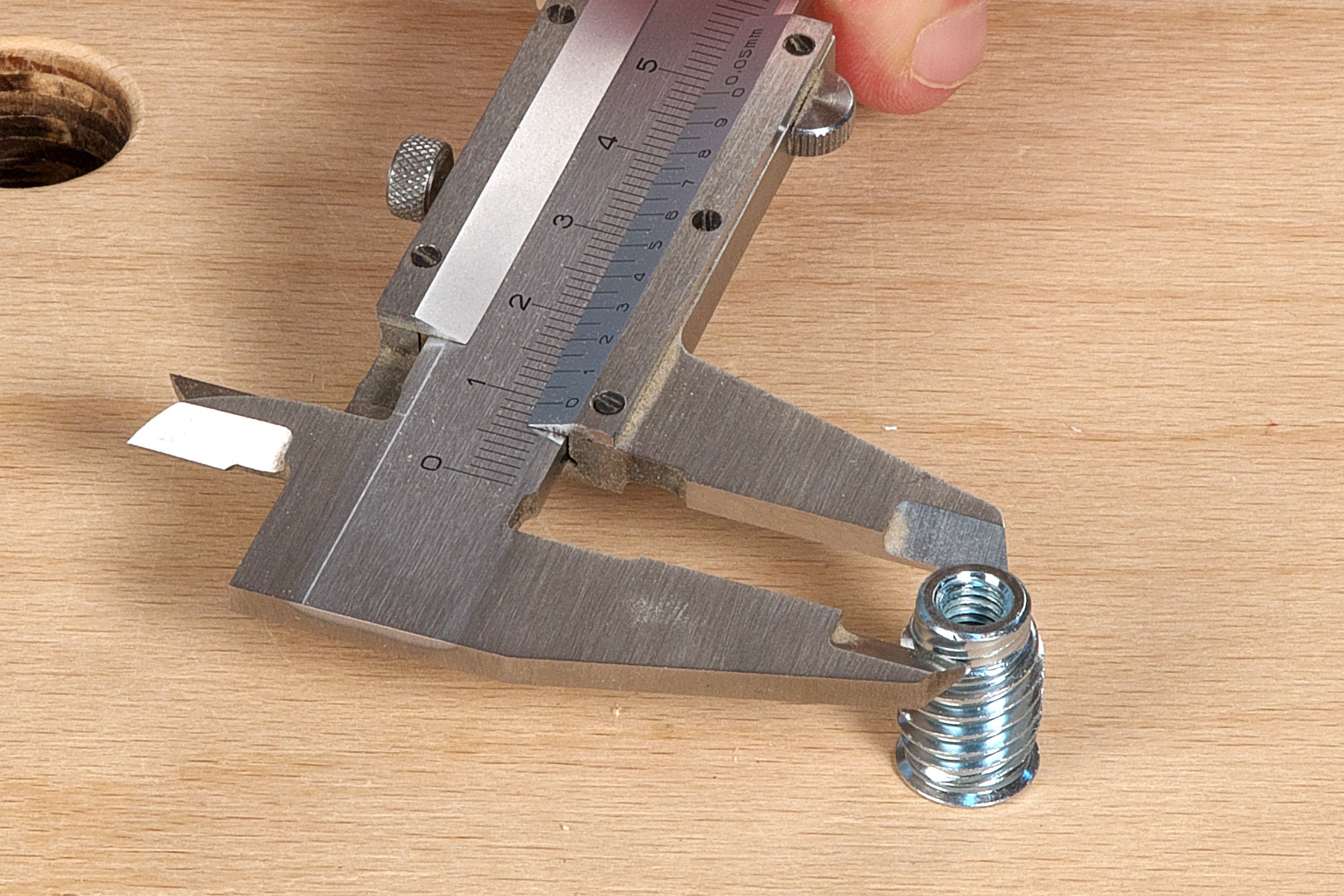

Um den Bohrerdurchmesser zu ermitteln, den man zum Vorbohren benötigt, werden vom Außendurchmesser der Muffe (Bild links) in der Regel immer 1,5 bis 2 mm abgezogen. Das entspricht bis auf einen halben Millimeter auch in etwa dem, was man zwischen den Gewindegängen messen kann (Bild rechts). Bei der Muffe mit M6-Innengewinde und einem Außendurchmesser von 12 mm wird also mit 10 bis 10,5 mm vorgebohrt und bei der mit M8-Innengewinde (außen 14 mm) mit einem 12 bis 12,5 mm Bohrer. Die besten Resultate konnte ich dabei mit einem 10er (bei M6) und einem 12er Bohrer (bei M8) erzielen, da die Muffe in den etwas engeren Löchern noch besser geführt wird und ein Verkanten eigentlich ausgeschlossen ist.

Hier gibt es das passende PDF des Herstellers dazu.



So einfach ist das Einbohren und Eindrehen der Rampa Muffe SKD 330

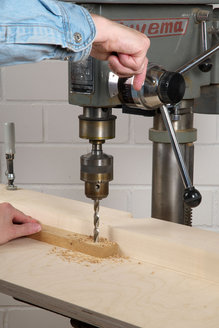

1. Spannen Sie für eine Muffe mit M6 Innengewinde einen 10 mm Bohrer ein und bohren Sie ein Durchgangsloch oder ein Sackloch, dass mindestens 1 bis 2 mm tiefer ist, als die Länge der Muffe.

Eigentlich logisch – ich sag’s aber trotzdem noch mal: Das Führungsloch muss natürlich absolut senkrecht sein, sonst sitzt auch die Muffe später nicht exakt rechtwinklig zur Werkstückfläche. Benutzen Sie also zum Bohren des Lochs immer einen Bohrständer oder eine Säulenbohrmaschine. Natürlich funktioniert auch die Oberfräse samt 10er Nutfräser als bester Bohrständer der Welt 😉

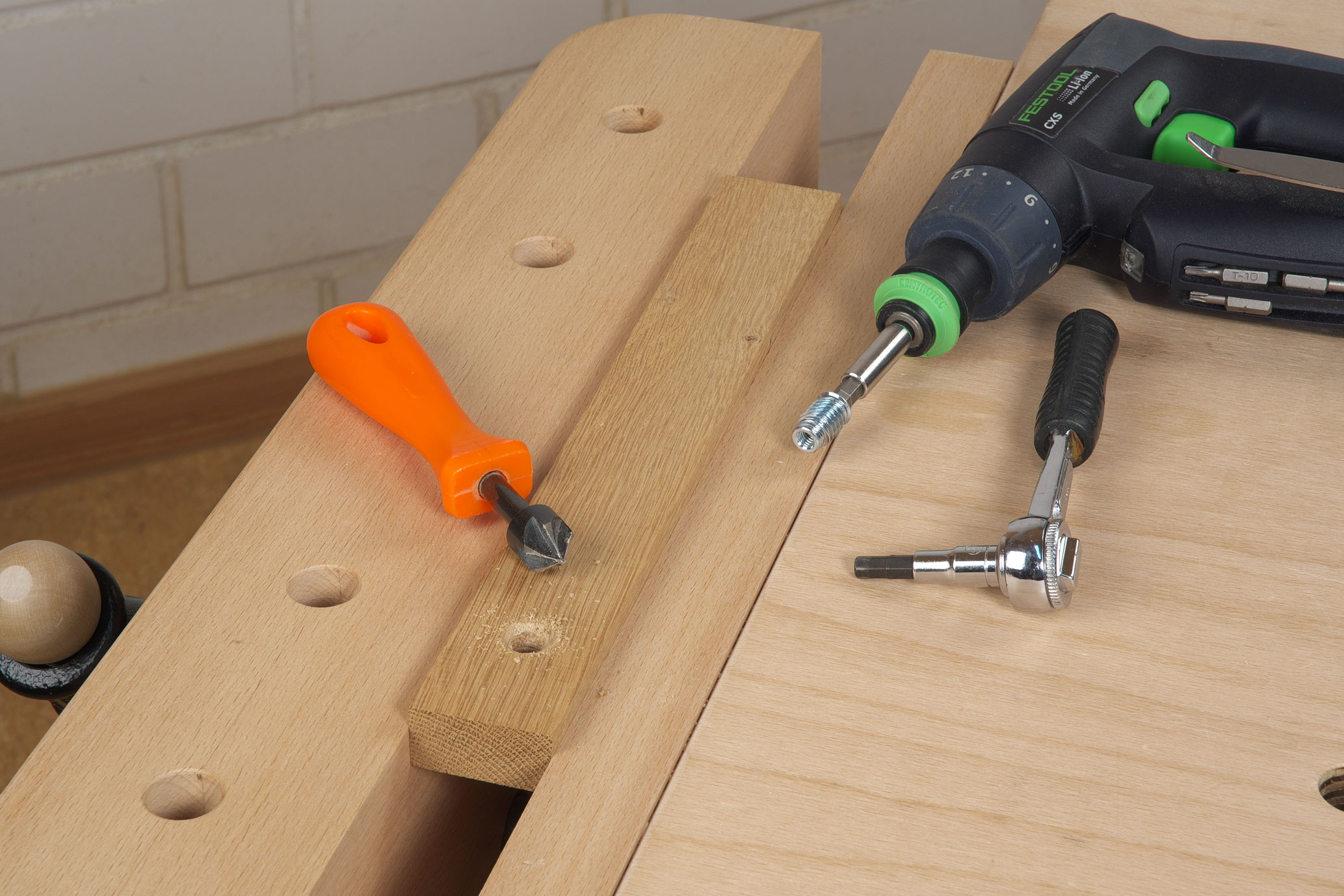

2. Ganz wichtig: Bevor Sie die Muffe ins Loch eindrehen, muss der Lochrand unbedingt etwas angesenkt werden. Die Muffe hat nämlich am oberen Ende einen entsprechenden abschließenden Bund, der später in der Senkung sitzt.     3. Das können Sie z. B. auch schnell und bequem mit einem einfachen Handsenker erledigen. Ein günstiges und wirklich nützliches Werkzeug, dass in keiner Holzwerkstatt fehlen sollte!

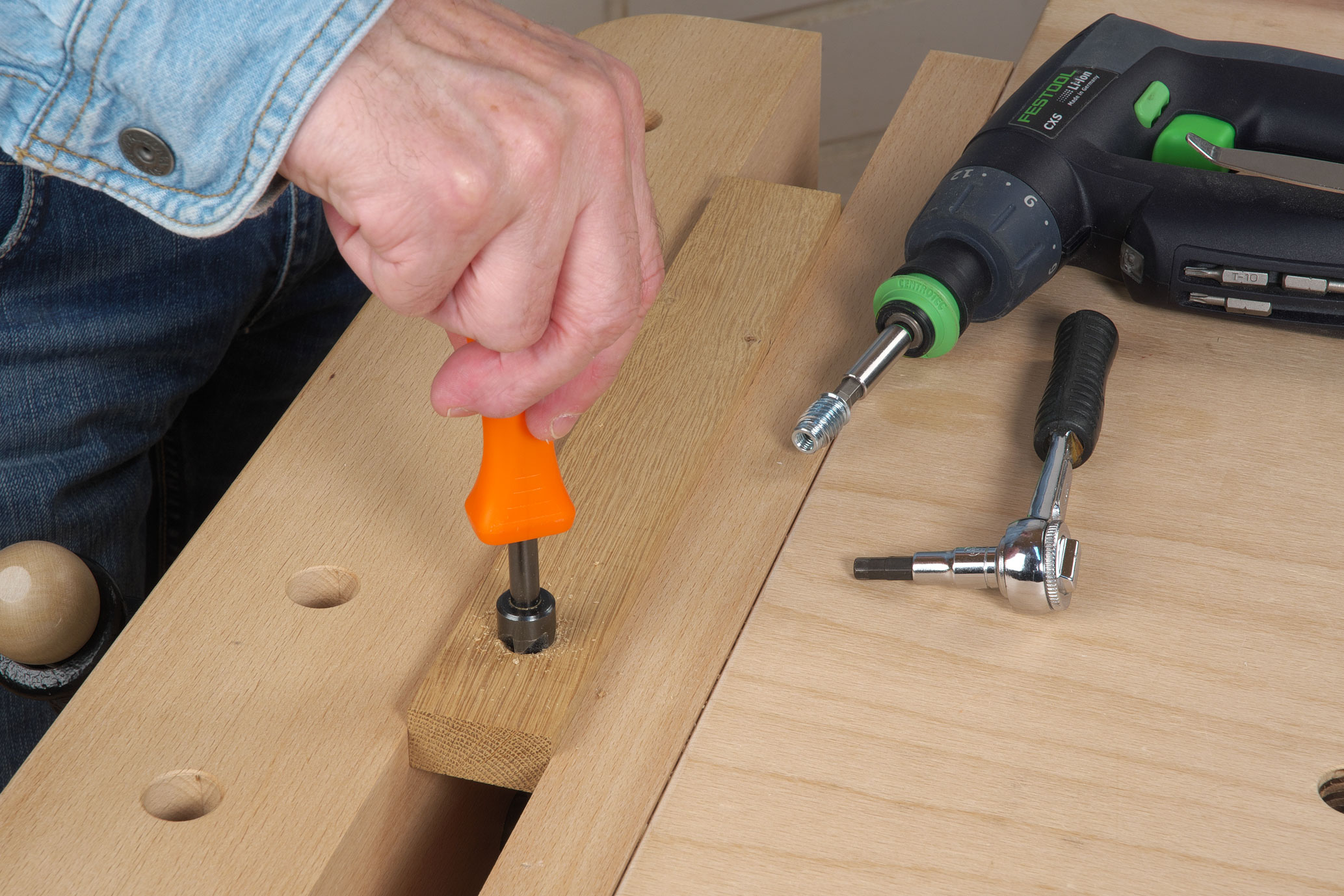

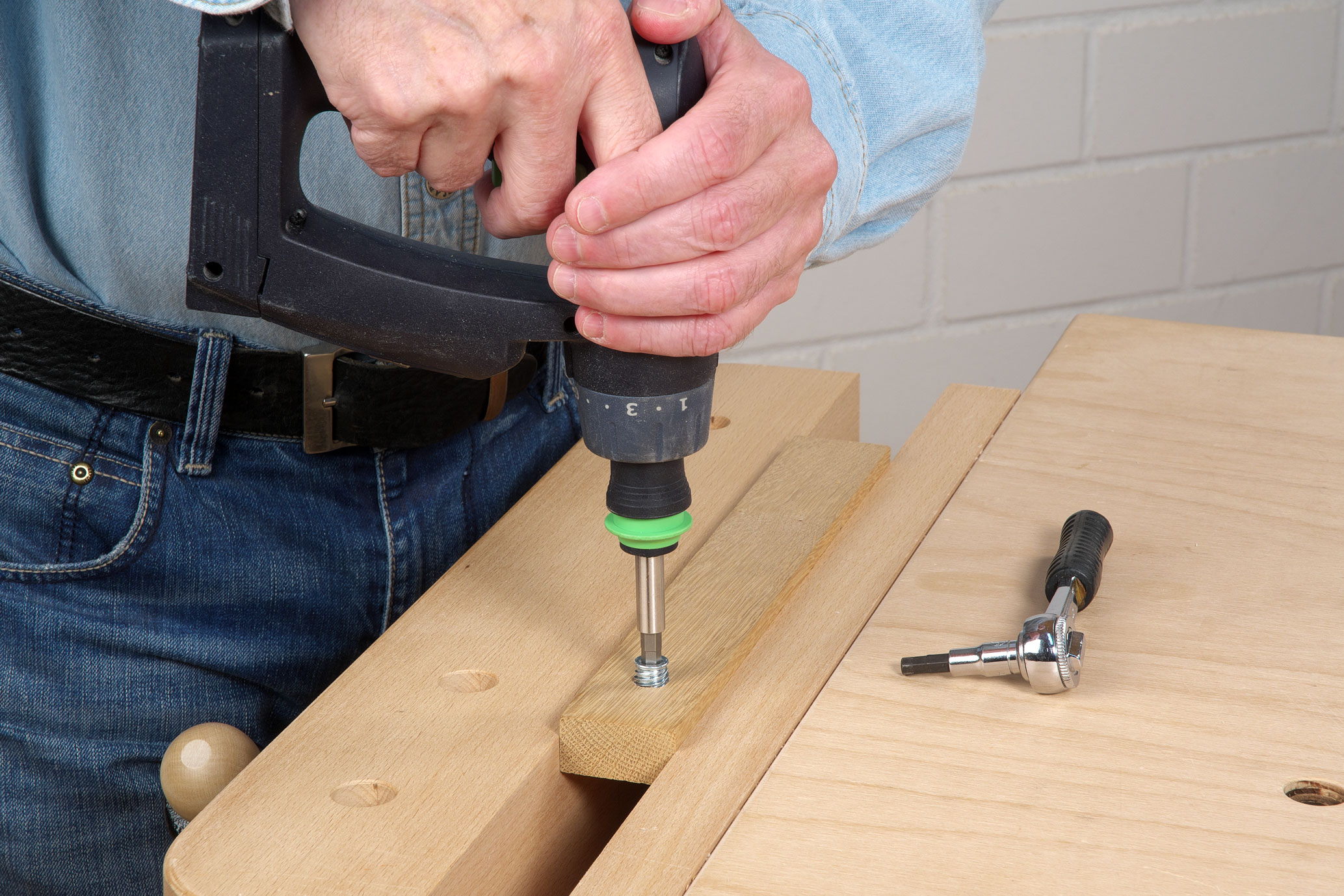

4. Die Muffe besitzt zur schnellen und einfachen Montage eine Innensechskant-Aufnahme. Sie können dazu neben dem händischen Eindrehen mit einer Ratsche auch den Akkuschrauber verwenden. Ratsche oder Akkuschrauber aber möglichst senkrecht und gerade ansetzen.     5. Oder sogar beides: Zuerst mit dem Akkuschrauber die Muffe bis kurz vor der Werkstückfläche eindrehen und anschließend von Hand mit der Ratsche noch mal perfekt bündig zur Fläche nachziehen.

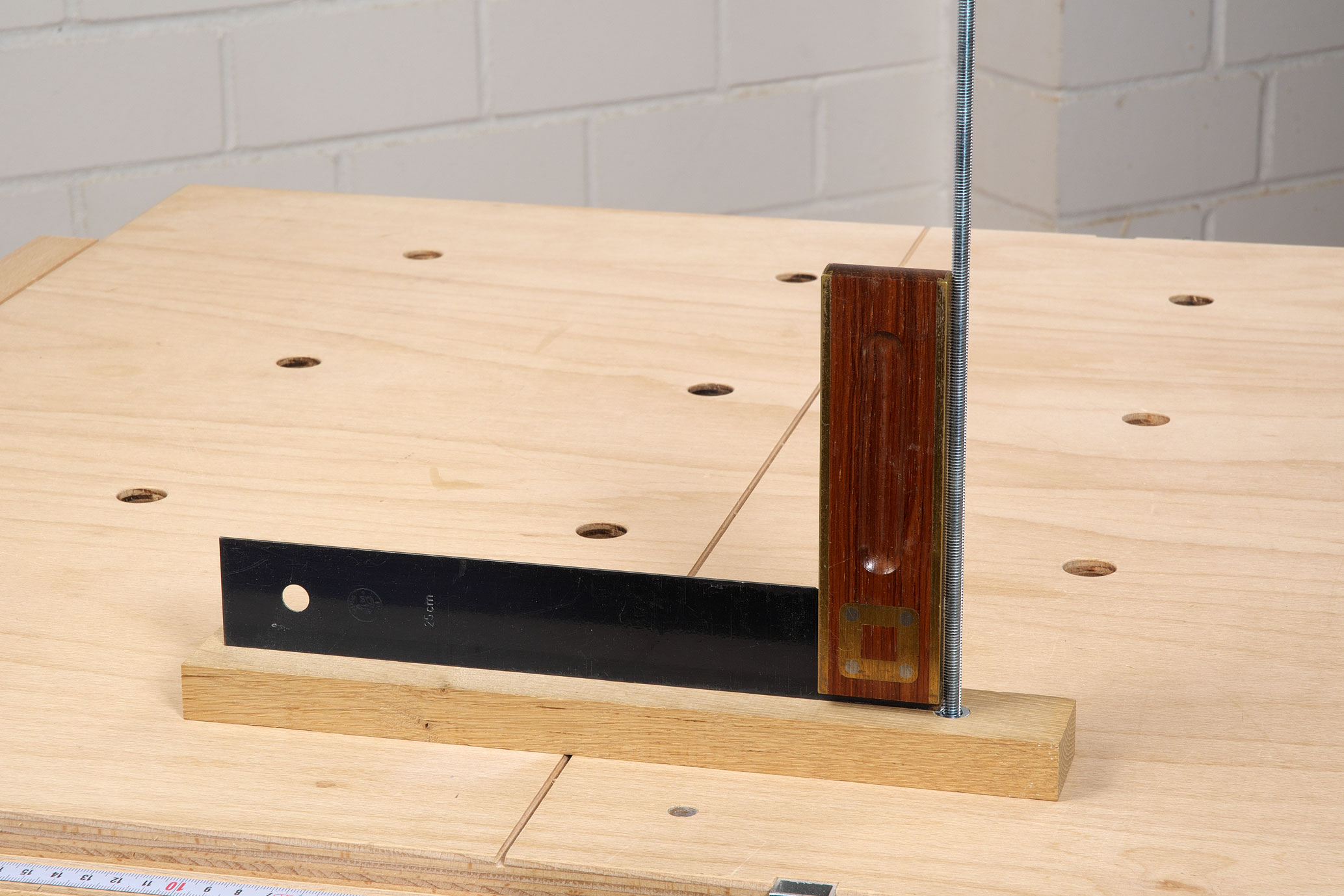

    6. Und hier der Beweis: Ohne zusätzliche Hilfsmittel sitzt die Muffe exakt rechtwinklig zur Werkstückfläche. Der Gewindestab und der Winkel zeigen das hier eindrucksvoll. Außerdem soll sich diese Rampa Muffe mit dem dreigängigen Gewinde lt. Hersteller deutlich schneller verarbeiten lassen, als es bei herkömmlichen eingängigen Gewindemuffen der Fall ist.


So das war’s mal wieder für heute. In zwei Wochen stelle ich Ihnen hier ein paar aktuelle und demnächst im Handel erhältliche Neuheiten vor.

Bis dahin wünsche ich Ihnen wieder allzeit unfallfreies Holzwerken.

Herzlichst, Ihr

Guido Henn
