Der Platz im HolzWerken-Magazin ist leider begrenzt und daher bin ich froh, dass ich diesen Blog auch für weiterführende Infos zu meinen Artikeln nutzen kann. In der HolzWerken Ausgabe 80 ging es ja um die Erweiterung des Multidüblers zum Zinken. Mit dieser Erweiterung können Sie dann nicht nur offene Zinken und Schwalben herstellen, sondern auch Fingerzinken. Und wie Sie diese Fingerzinken herstellen und was Sie dabei beachten müssen, erkläre ich Ihnen heute ausführlich in diesem Blogartikel. Außerdem finden Sie in diesem Blogartikel auch die fehlende Materialliste für die Zinkenerweiterung des Multidüblers.
Wenn Sie sich noch mal einen Überblick über das gesamte System des Multidüblers verschaffen möchten, dann empfehle ich Ihnen die vier passenden Videos dazu auf HolzWerkenTV. Wer aber ganz genau und ausführlich wissen möchte, wie einfach der Multidübler funktioniert und wie er nahezu jedes „Verbindungsproblem“ lösen kann, der sollte unbedingt die HolzWerken-Live Ende Oktober in Fellbach besuchen. Dort zeige ich in einem speziellen Kurs alles Wichtige rund um diese tolle multifunktionale Vorrichtung, mit zahlreichen praktischen Beispielen.
Schritt 1: Umbau des Bündigfräsers
So jetzt aber genug der Eigenwerbung – los geht´s mit der Herstellung einer Fingerzinkung mit dem Multidübler.

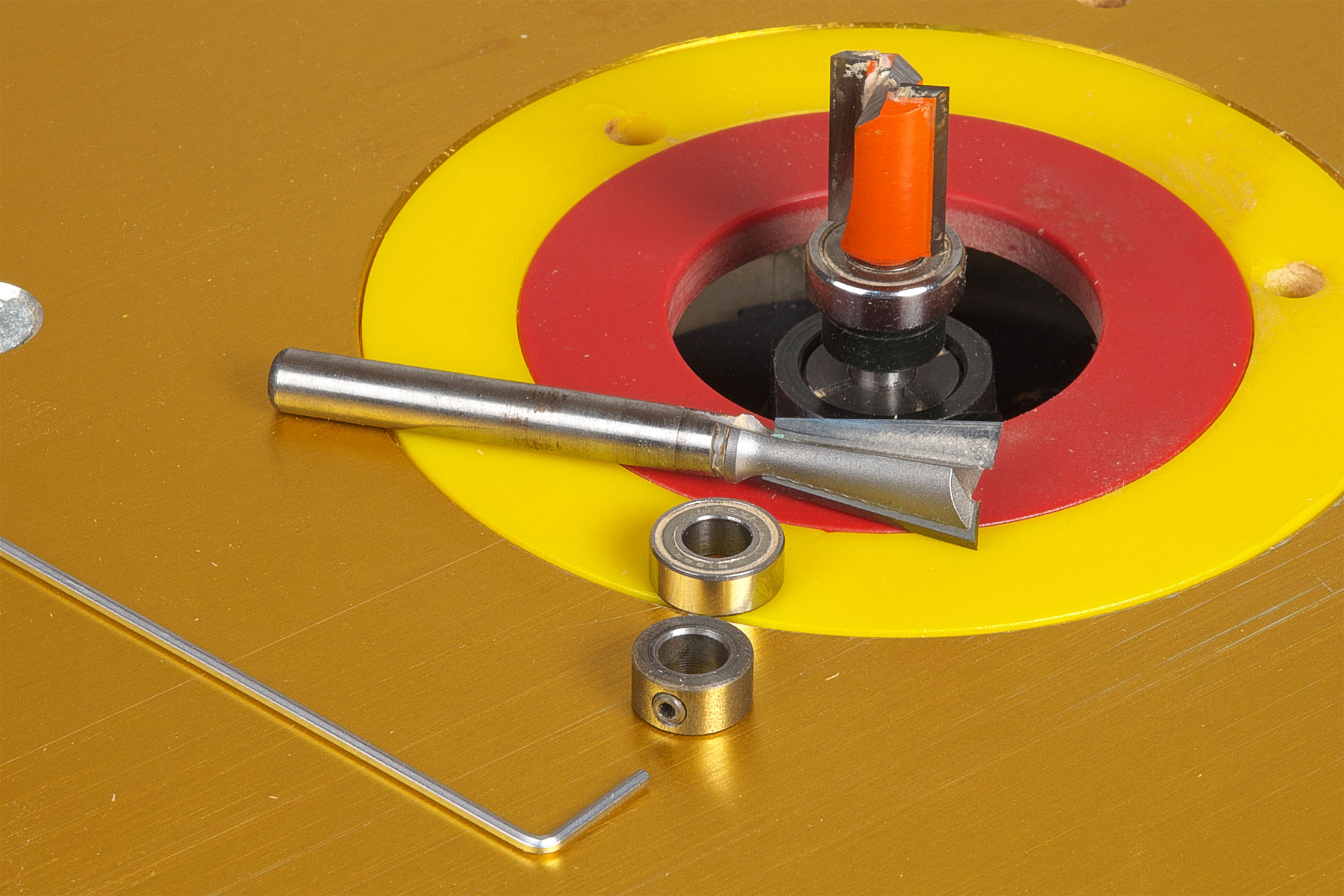

Zum Fräsen von Fingerzinken können Sie neben den beiden unterschiedlich langen Bündigfräsern aus dem Set, auch jeden anderen 12,7-mm-Bündigfräser mit schaftseitigem Kugellager einsetzen (im Bild ein hochwertiger Bündigfräser von CMT). Allerdings müssen Sie vorher das kleinere 12,7 mm Kugellager (1/2 Zoll Kugellager) des Bündigfräsers entfernen und durch das größere 15,9 mm Kugellager (5/8 Zoll Kugellager) des Grat- bzw. Zinkenfräsers ersetzen. Dazu wird einfach der Sicherungsring mit einem Innensechskant-Schlüssel gelöst und zusammen mit dem Kugellager vom Schaft abgezogen. Dieses Kugellager können Sie auch einzeln als Ersatzteil nachkaufen und müssen es dann nicht jedesmal vom Zinkenfräser ab- und wieder anbauen. Mit dem größeren Kugellager können Sie jetzt auch den Bündigfräser spielfrei im Fräskamm mit den geraden Fingern führen. Der kürzere Bündigfräser mit 19 mm Schneidenlänge kann bereits ab einer Brettdicke von nur 6 mm eingesetzt werden (rechtes Bild). Für dickere Bretter ab etwa 13 mm können Sie dann auch den längeren Bündigfräser mit 25,4 mm Schneidenlänge einsetzen.
Schritt 2: Einstellen des Anschlagbrettchens und Fräsen der ersten Fingerzinken

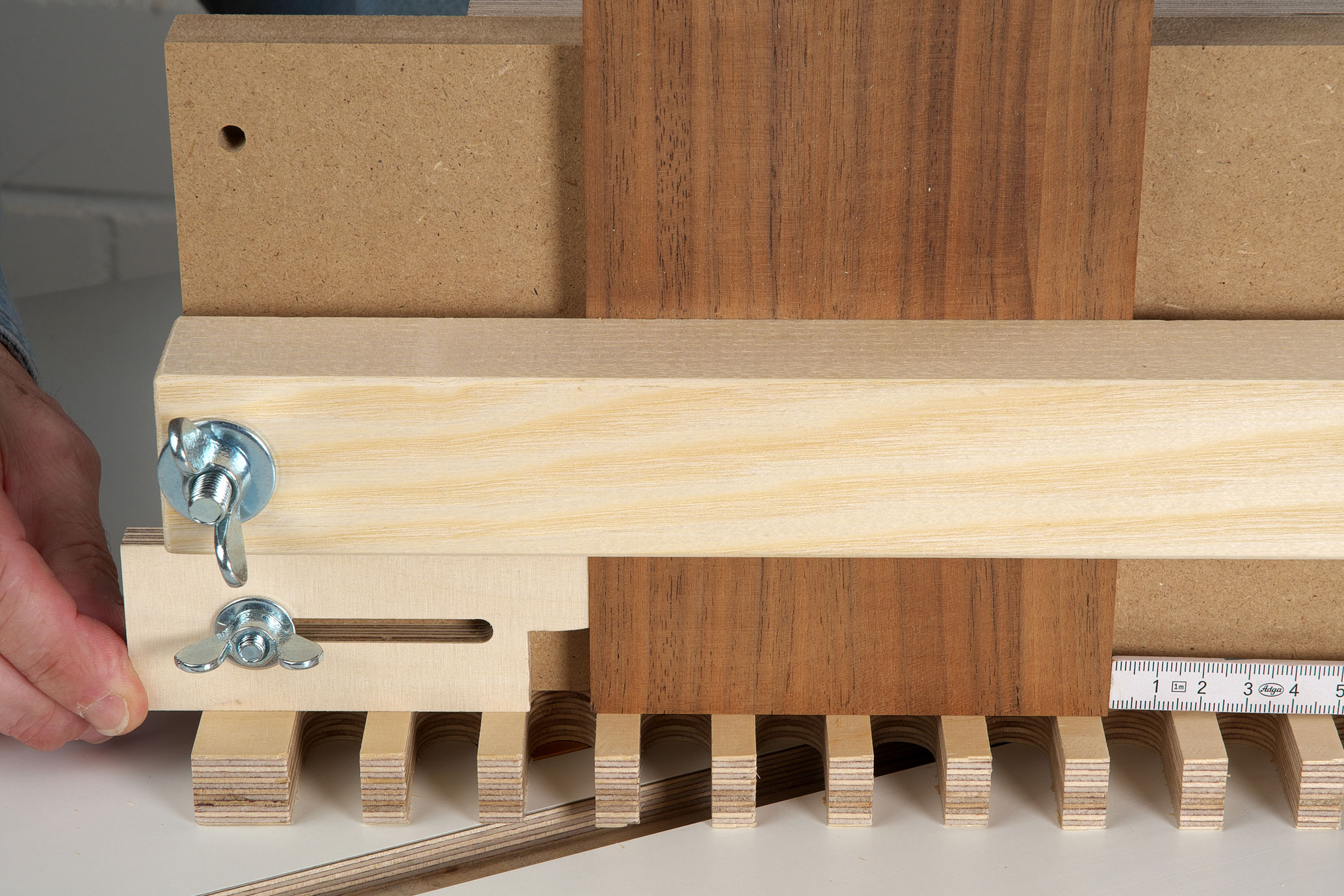

Zum Fingerzinken montieren Sie die Schwalbenschablone mit den geraden Aussparungen auf dem Multidübler. Die Brettbreite sollte möglichst immer ein Vielfaches der Fräserbreite von 12,7 mm betragen. Das Brett wird dann auf dem Fräskamm genau vermittelt und mit dem Druckbalken fixiert. Damit man nicht bei jedem Brett erneut messen muss, stellen Sie zum Schluss noch das Anschlagbrettchen auf diese Position ein.

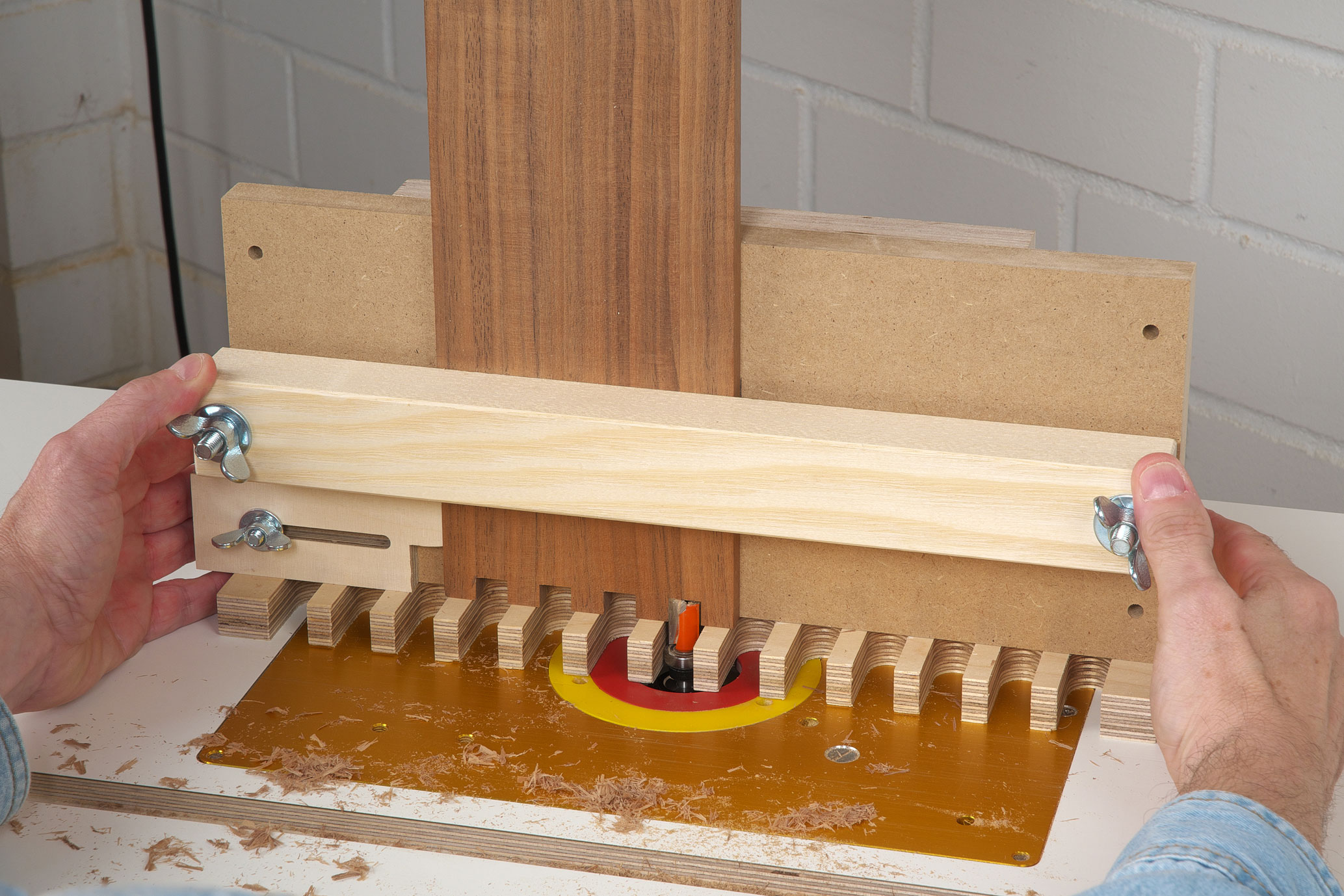

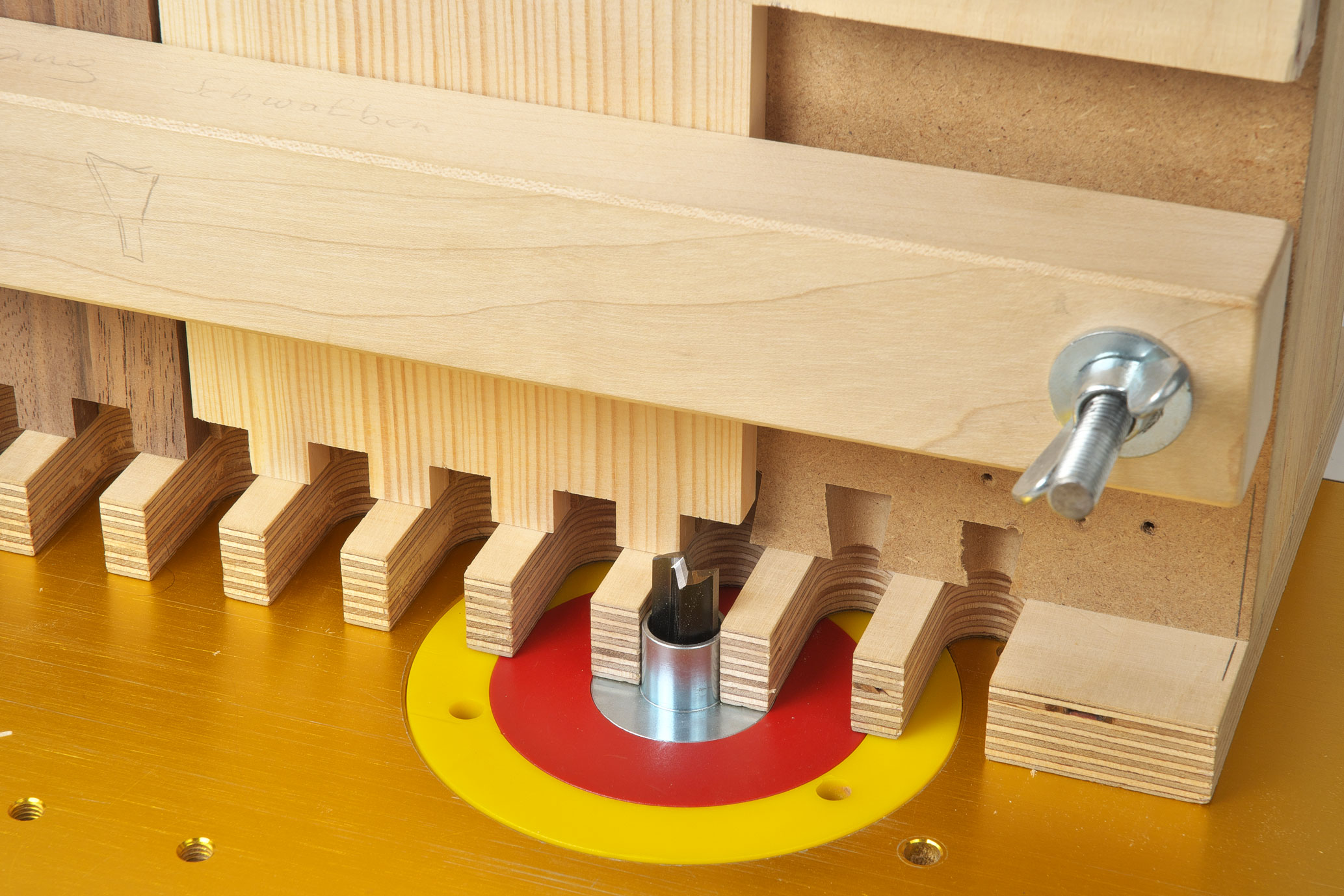

Nachdem Sie die Fräserhöhe auf die Brettdicke eingestellt haben, können Sie auch schon die ersten Fingerzinken ins Brett einfräsen. Da die geraden Schablonenaussparungen exakt zum Kugellager passen, kann man hier eigentlich nichts falsch machen.
Schritt 3: Versatz für das zweite Brett einstellen und die zweiten Fingerzinken fräsen

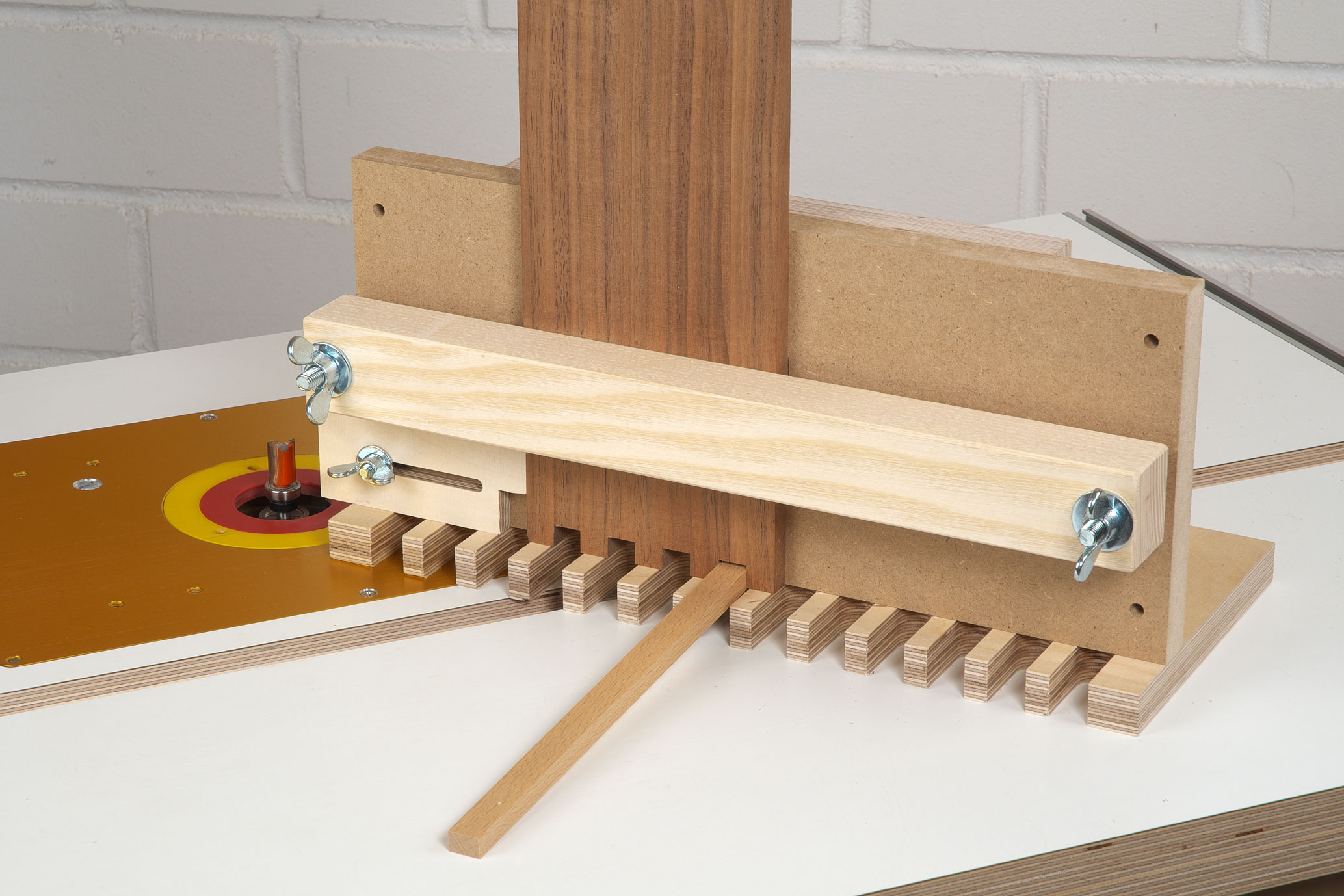

Wenn Sie einen Dickenhobel besitzen, dann können Sie den nötigen Versatz besonders einfach einstellen. Dazu hobeln Sie sich zuerst eine 12,7 mm breite Leiste aus, die exakt in die Nut zwischen zwei Fingerzinken passt
Da das vorherige Brett mit einem 12,7 mm breiten Zinken beginnt, muss das Gegenbrett mit einer entsprechend breiten Aussparung beginnen. Das Brett muss also um exakt 12,7 mm nach rechts verschoben werden. Diesen Versatz erreichen Sie jetzt ganz einfach und absolut präzise mit der vorhin ausgehobelten Leiste. Sie können aber auch das Anschlagbrettchen neu einstellen und exakt um 12,7 mm nach rechts verschieben. Bis diese Einstellung dann aber wirklich perfekt ist, sind ganz sicher ein paar Probefräsungen nötig.

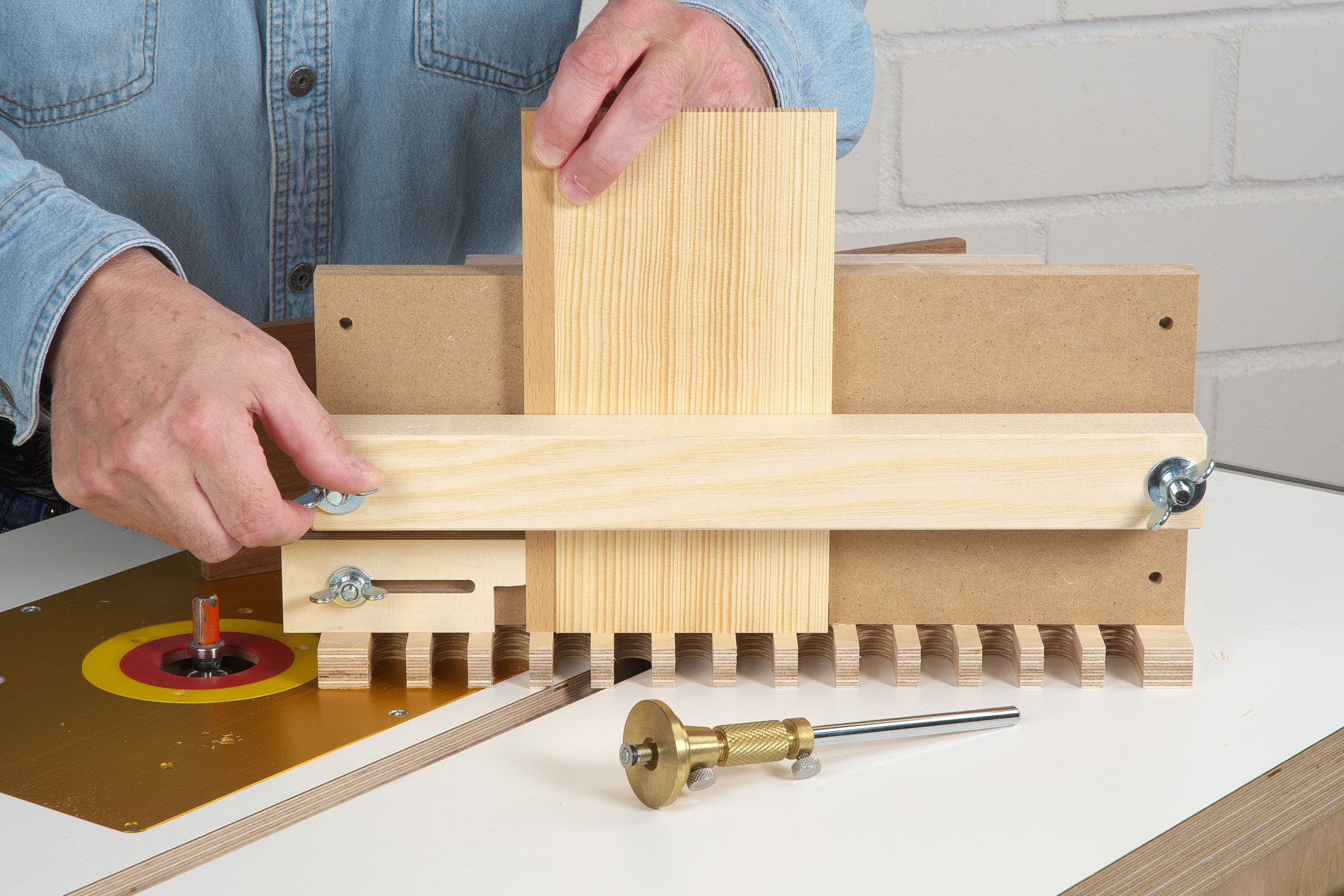

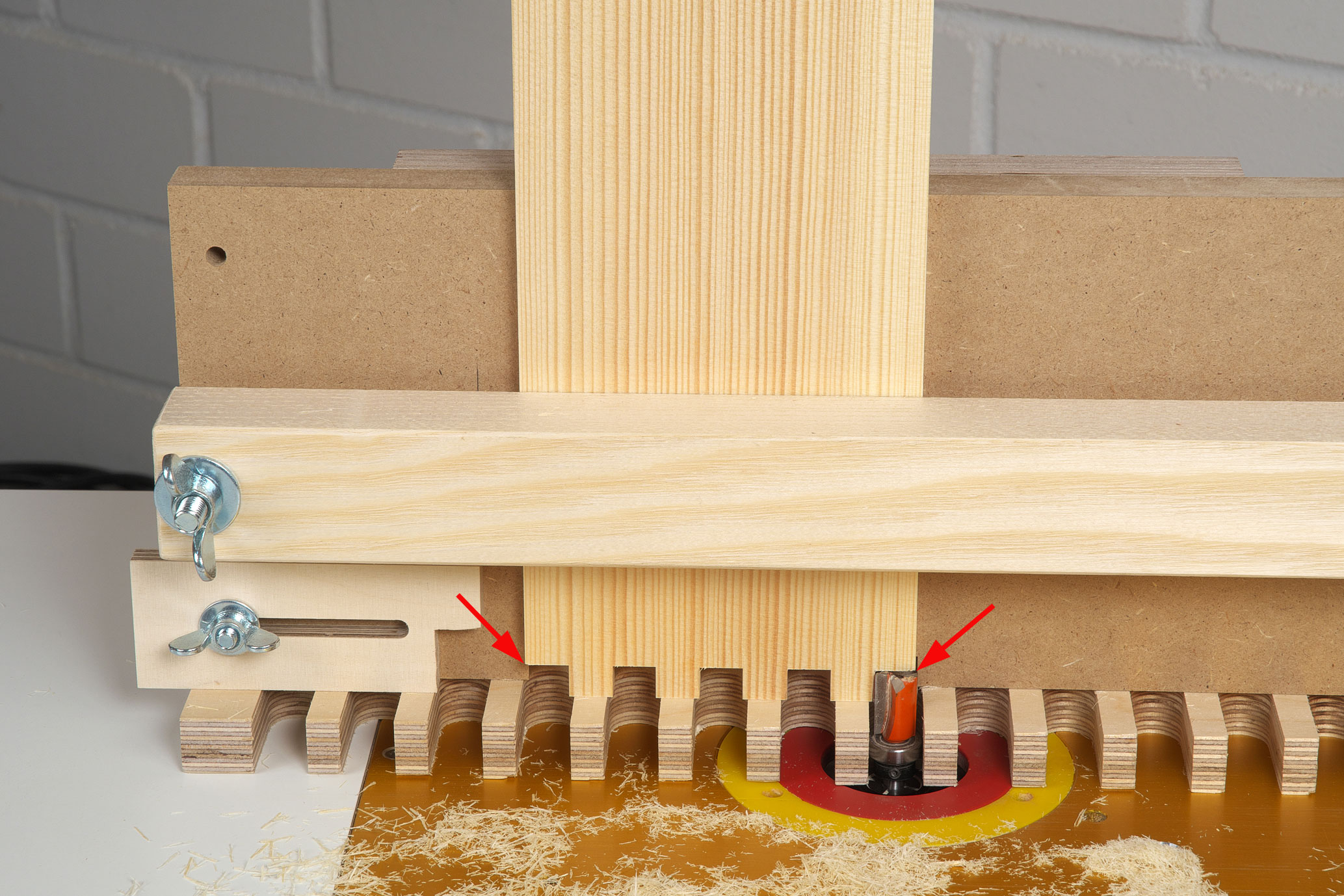

Damit es beim Fräsen an den Werkstückkanten (s. Pfeile) keine Ausrisse gibt, sollten Sie beide Außenkanten vorher gut mit einem Streichmaß anritzen. Dann können Sie auch in das weiche Kiefernholz ausrissfreie Fingerzinken einfräsen.

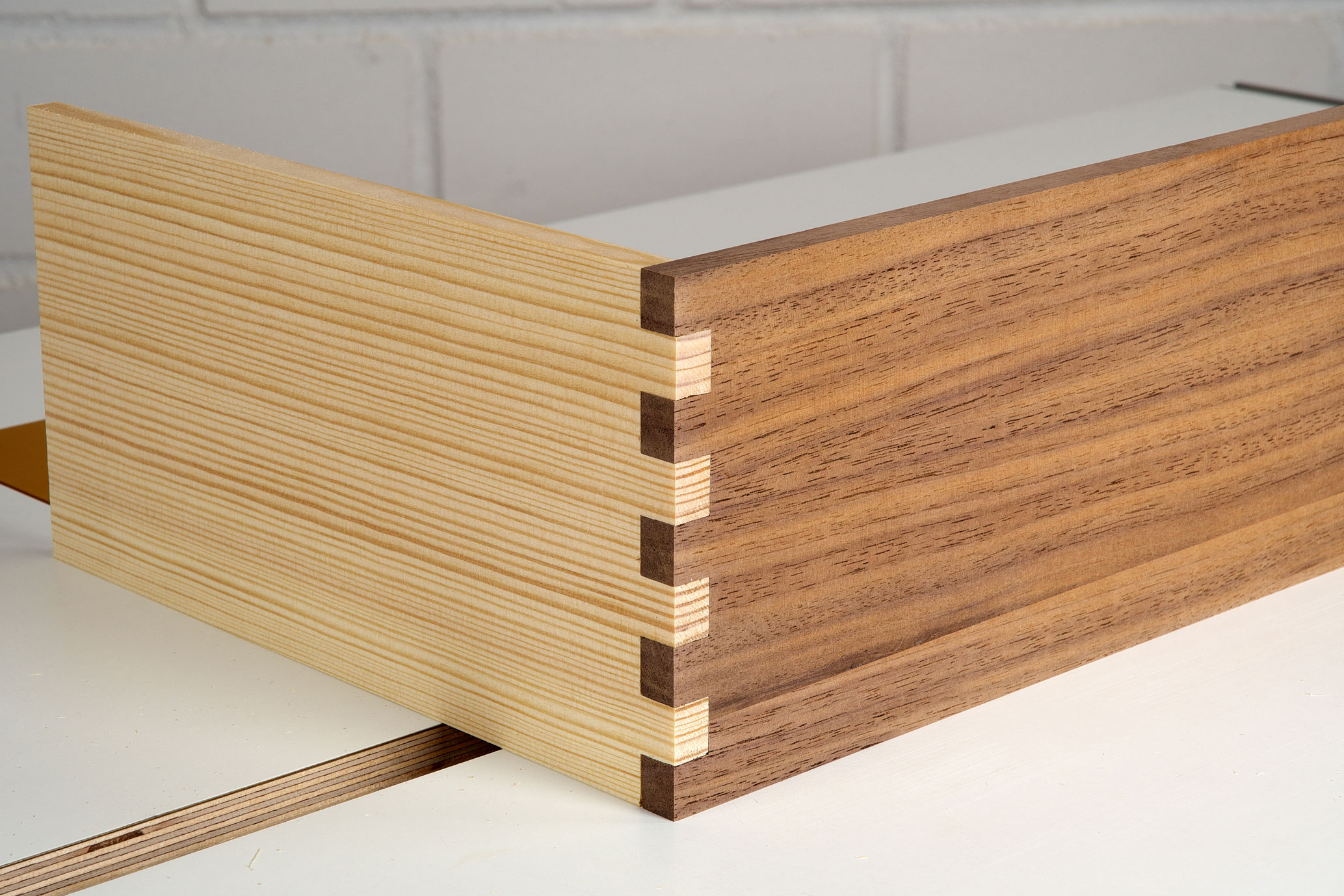

Die Präzision der Fingerzinken ist jedenfalls beeindruckend und der Kontrast zwischen dem Nussbaum- und Kiefernholz unterstreicht das Ganze nochmal deutlich.
Übrigens lassen sich mit den beiden Schablonen des Multidüblers Bretter bis etwa 310 mm Breite mit Finger- oder Schwalbenschwanzzinken verbinden.
Und hier die versprochene Materialliste für die Zinkenerweiterung des Multidüblers:
Pos. | Anzahl | Bezeichnung | Maße (mm) | Material |
---|---|---|---|---|
1 | 1 | Zinkenschablone | 360 x 160 x 18 | Multiplex |
2 | 1 | Schwalbenschablone | 360 x 157 x 18 | Multiplex |
3 | 1 | Splitterschutzplatte | 360 x 150 x 19 | MDF |
4 | 1 | Druckbalken | 360 x 40 x 30 | Hartholz |
5 | 2 | Anschlagbrettchen | 100 x 40 x 9 | Multiplex |
2 Schlossschrauben M6 x 50 mit großer U-Scheibe und Flügelmutter (DIN 315 D)
2 Schlossschrauben M8 x 50 und 2 Schlossschrauben M8 x 80; jeweils mit großer
U-Scheibe und Flügelmutter (DIN 315 D);
Milescraft Dovetail-Template-Master zur Herstellung der beiden Schablonenplatten (Pos. 1 und 2).
Einsatz und Umbau von Standardfräsern mit 6,35 mm Schaft

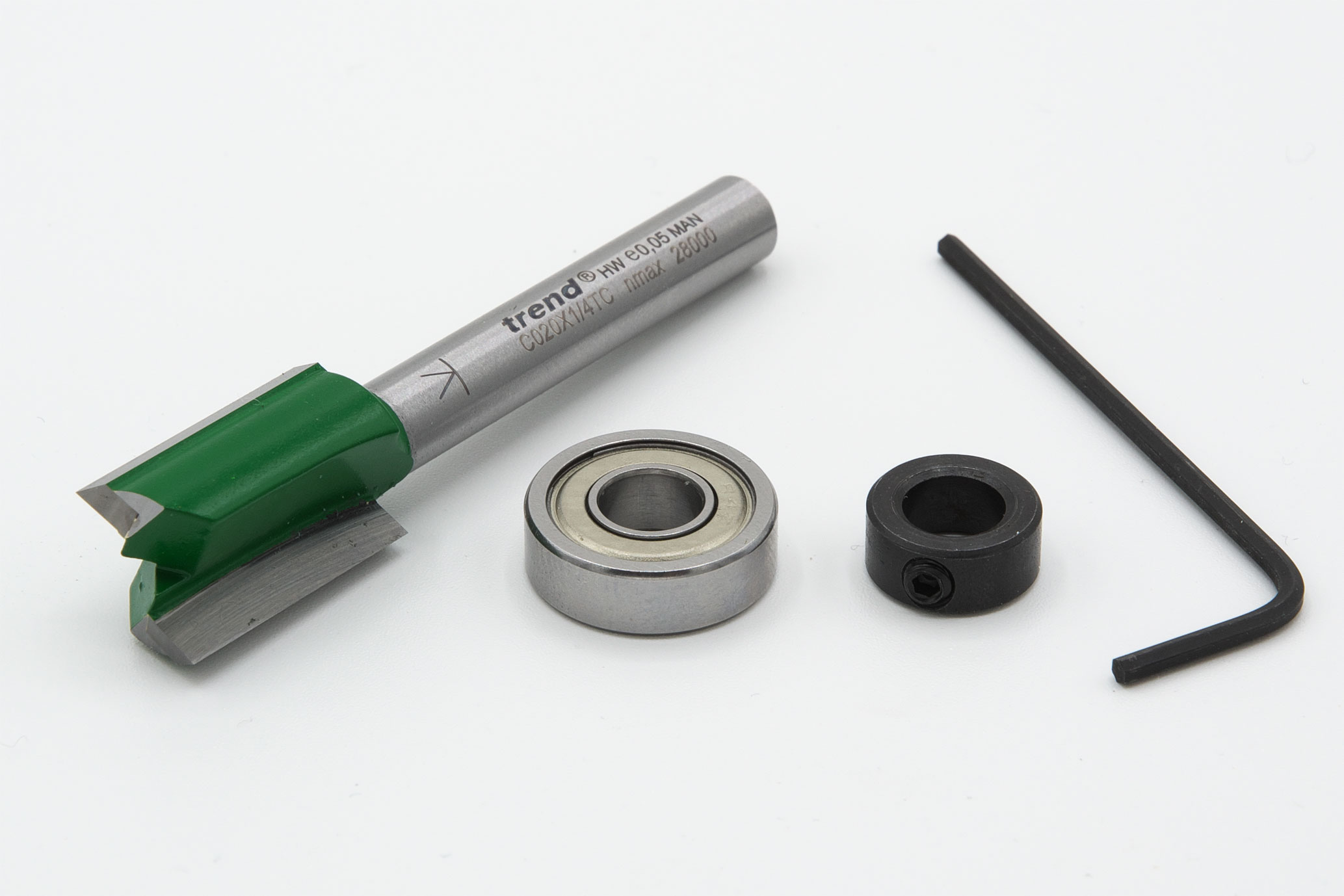

Die Firma Sauter bietet für den Dovetail Template Master auch passende Fräser der britischen Firma Trend an. Diese Fräser gibt es jedoch nur in 6,35 mm Schaft – also 1/4 Zoll. Außerdem werden die Fräser mit einem separaten 12,7 mm Kugellager und Sicherungsring geliefert, die man aber leicht selbst montieren kann.
Wichtig: Sie müssen nicht alle drei Fräser auf einmal kaufen. Wenn Sie keine Fingerzinken in dünnere Bretter als 13 mm machen möchten, benötigen Sie den kurzen Bündigfräser nicht.

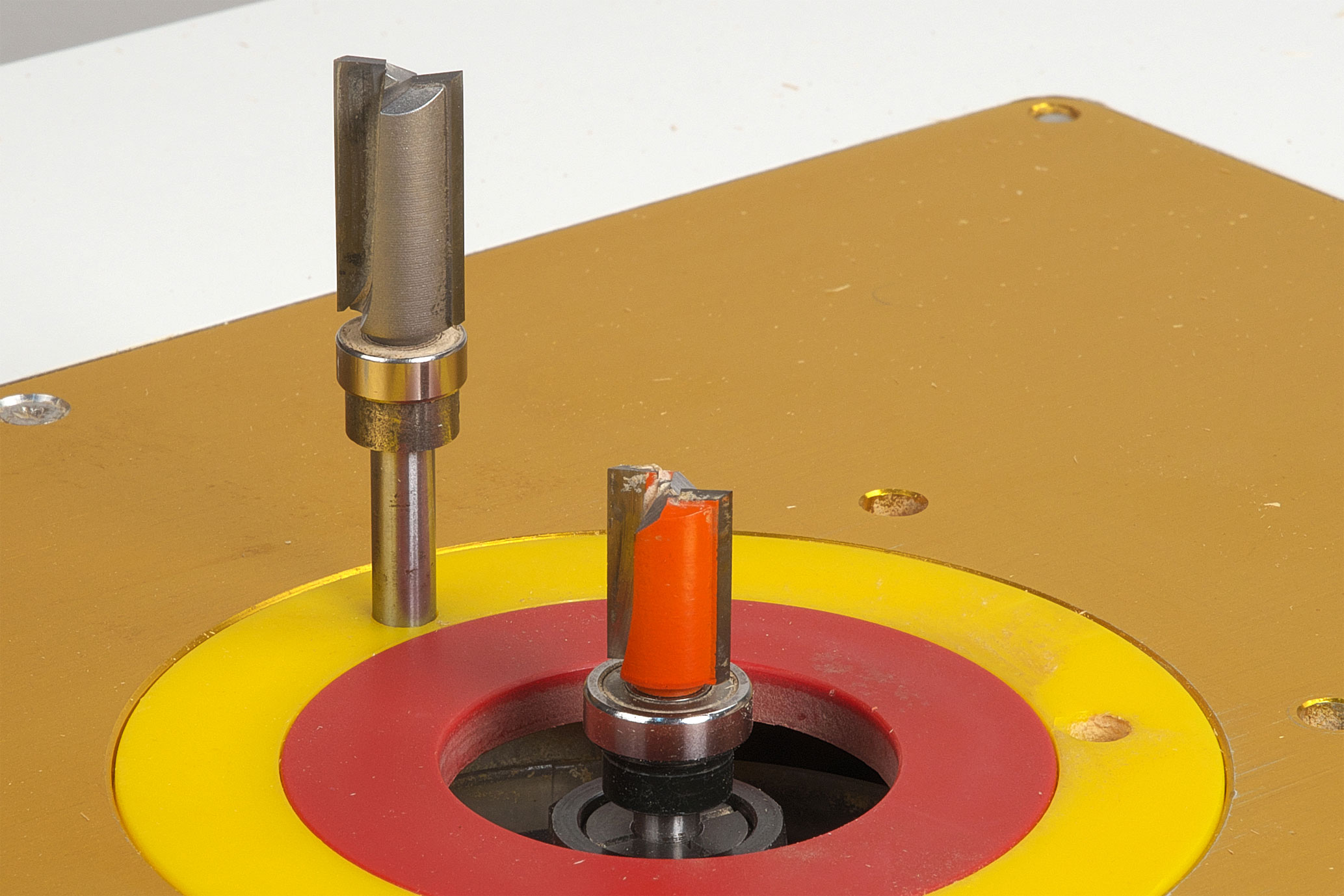

Den 12,7 mm Bündigfräser gibt es in zwei Längen von 19 und 25,4 mm.
Den kürzeren Trend-Bündigfräser (links im Bild z. B. für Fingerzinken) finden Sie unter diesem Link.

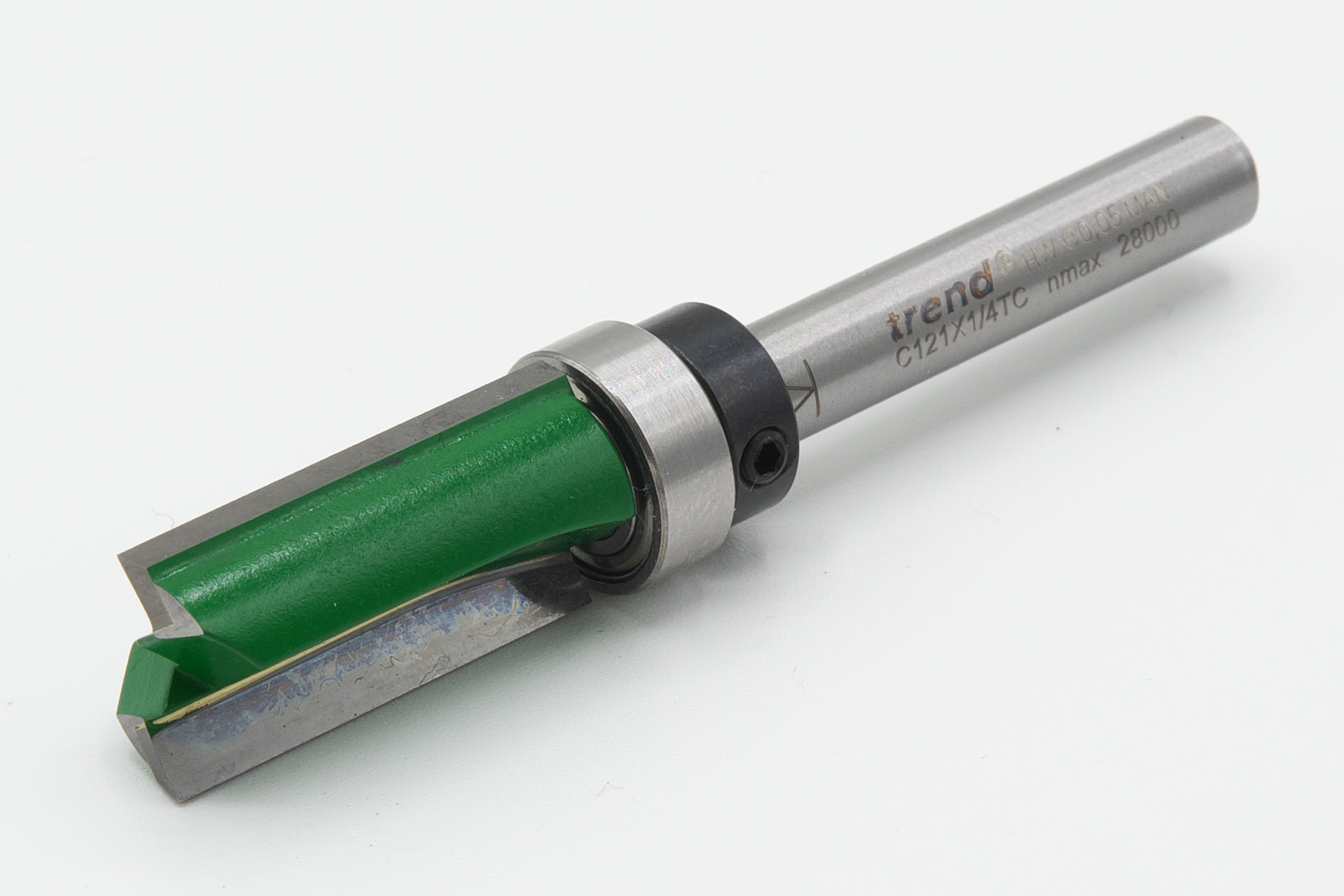

Den längeren Trend-Bündigfräser (rechts im Bild) finden Sie hier.

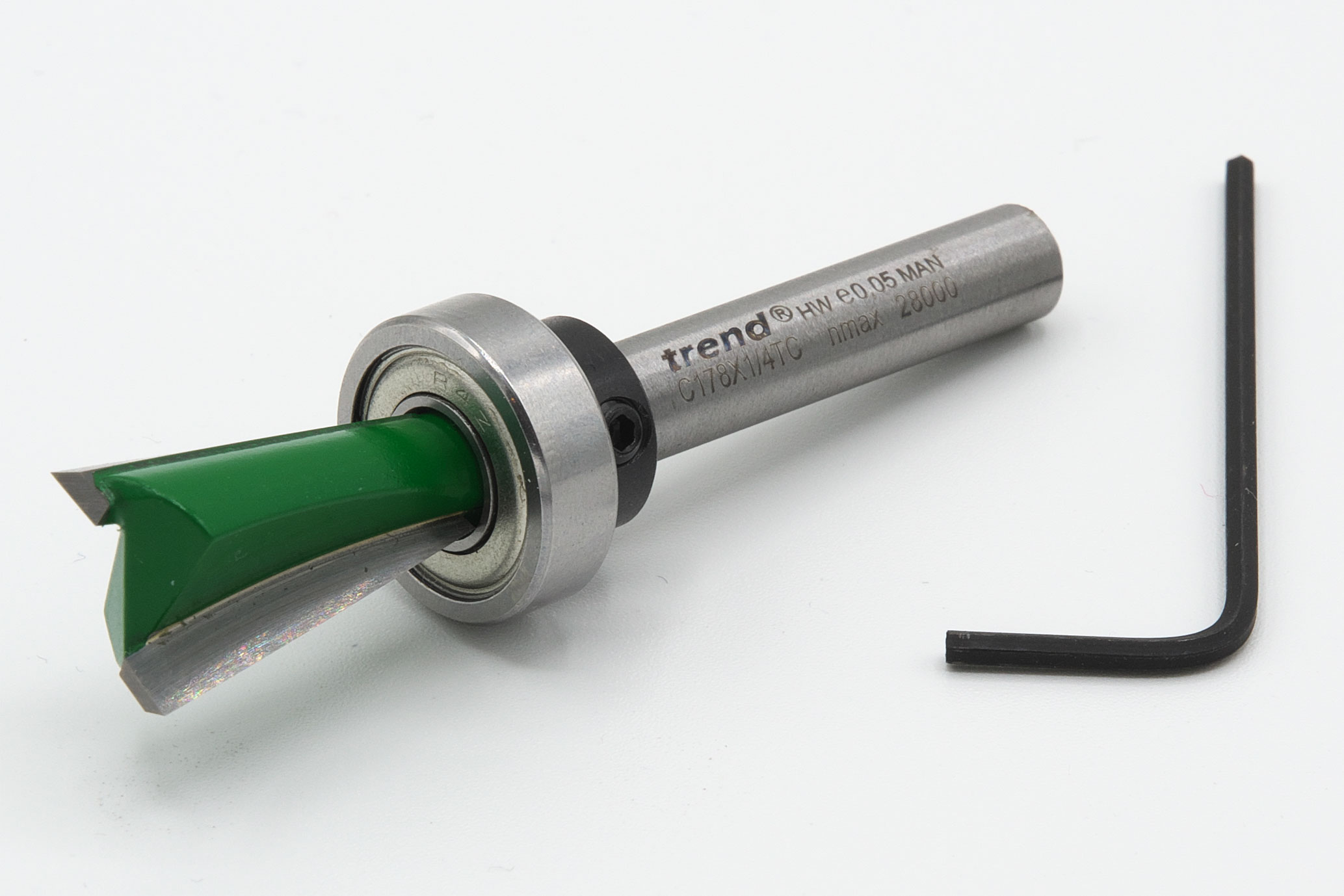

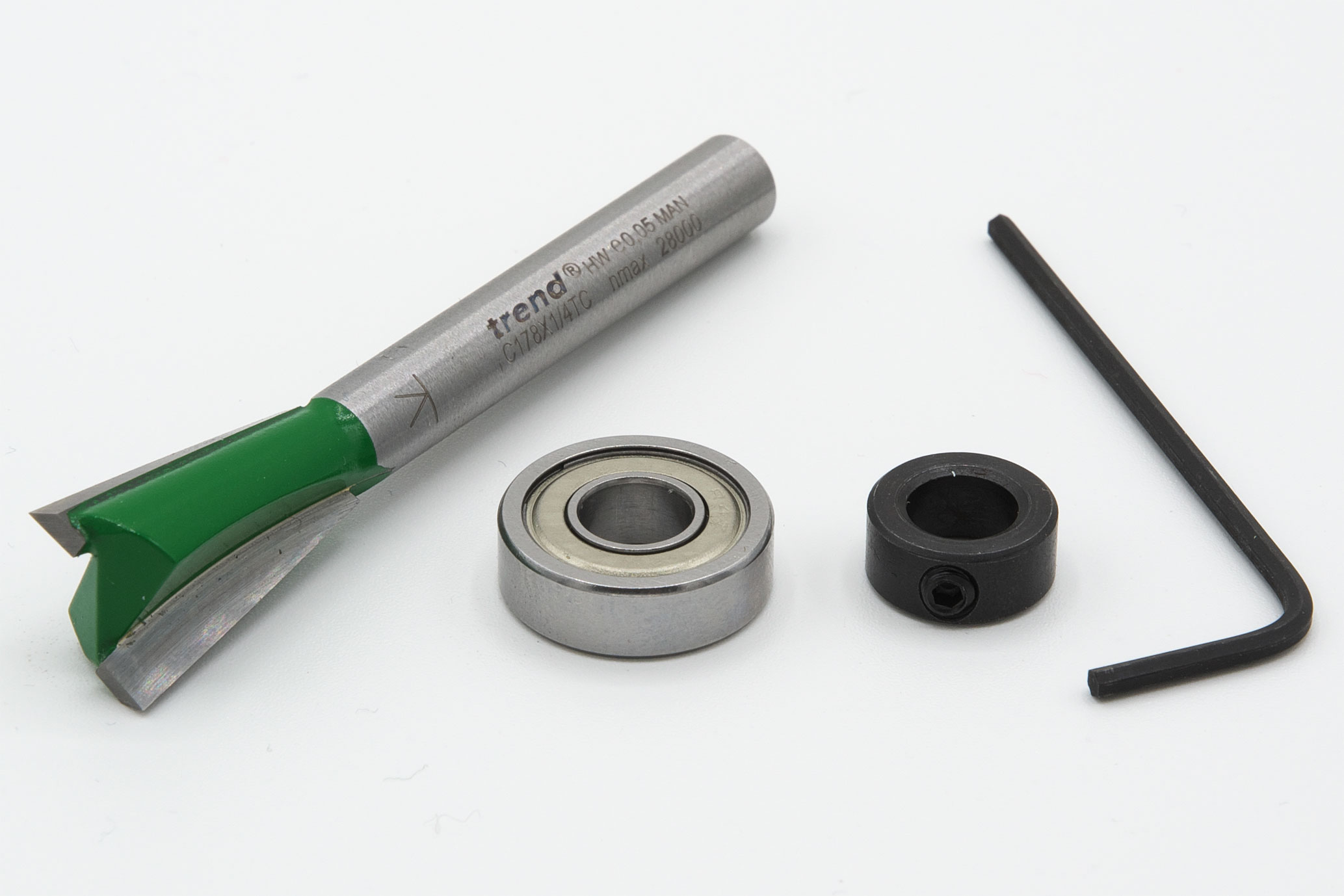

Auch der Trend-Zinkenfräser für das Ausfräsen der Schwalben wird mit einem separaten 15,9 mm Kugellager und Sicherungsring geliefert, den gibt es unter diesem Link:

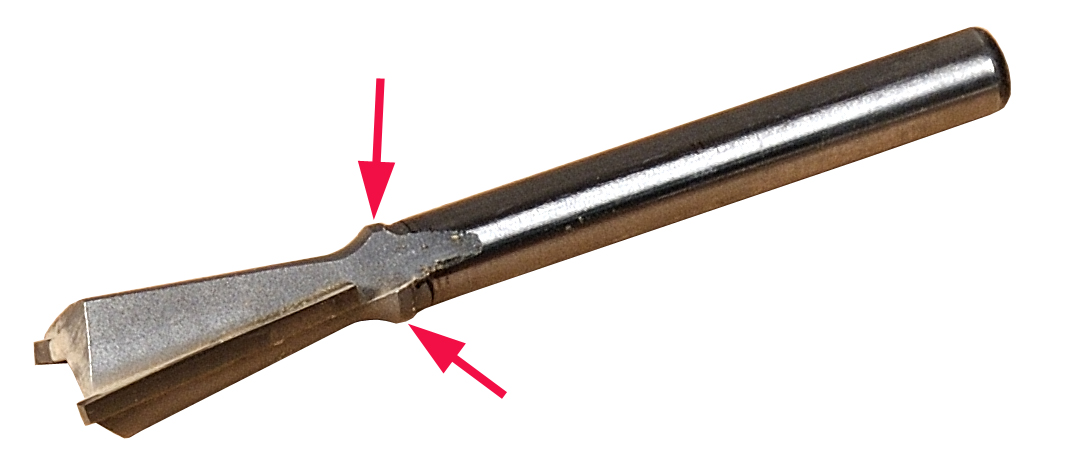

Damit das Kugellager nicht direkt auf den Schneiden aufliegt, hat der Zinkenfräser im Set zum Dovetail Template Master einen kleinen „Kragen“ vor den Schneiden. Dieser Kragen fehlt leider bei dem Trend Fräser und daher hat das Kugellager auch ständigen Kontakt mit den beiden Fräserschneiden. Bei meinen Tests konnte ich jedoch keine Schäden an den Schneiden feststellen, da ja nur ein seitlicher Druck auf das Kugellager ausgeübt wird und kein Druck von oben auf die Schneiden wirkt. Trotzdem möchte ich Ihnen das nicht vorenthalten und kann auch nicht ausschließen, dass es bei intensivem Gebrauch doch noch zu Schäden an den Schneiden kommen kann. Bitte entscheiden Sie selbst, ob Sie das Risiko eingehen möchten. Eines kann ich Ihnen aber auf jeden Fall versichern: Die Qualität der Trend Fräser ist auf jeden Fall deutlich besser als die im Set zum Dovetail Template Master enthaltenen Fräser.
Die beste Alternative: Kopierhülsen anstelle der Kugellager einsetzen

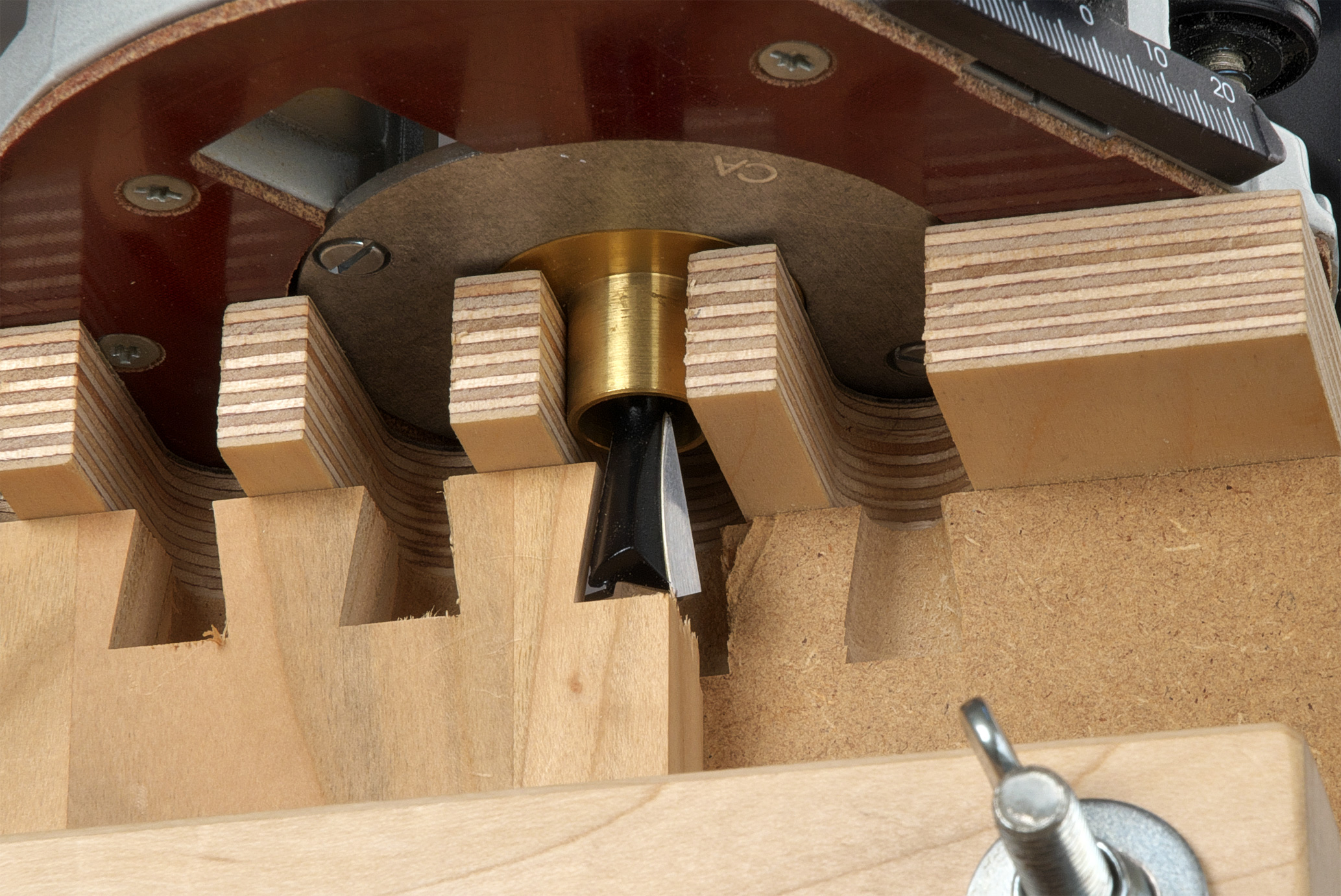

Anstelle von teuren Fräsern mit schaftseitigem Kugellager können Sie auch amerikanische Kopierhülsen mit Schraubgewinde einsetzen. Die hatte ich Ihnen bereits in zwei vorangegangenen Blogbeiträgen (Teil 1 und Teil 2) ausführlich vorgestellt. Lediglich zum Ausfräsen der Zinken (für eine offene Schwalbenschwanzzinkung!) ist zwingend ein Bündigfräser mit 12,7 mm Durchmesser und schaftseitigem Kugellager im gleichen Durchmesser nötig. Für das Ausfräsen der Schwalben (linkes Bild) und für die Herstellung von Fingerzinken (rechtes Bild) können Sie aber problemlos eine Kopierhülse mit 15,9 mm Außendurchmesser einsetzen.
Den Zinkenfräser ohne Kugellager in 8 mm Schaft bekommen Sie übrigens recht günstig und in guter Qualität von der Firma CMT in diesem Shop.
Auch den Nutfräser in 12,7 mm Durchmesser und 8 mm Schaft bekommen Sie dort unter diesem Link.
Da beide Fräser einen 8 mm Schaft besitzen, können Sie auch wieder ihre ganz normale 8er Spannzange benutzen.
So das war’s mal wieder für heute. In zwei Wochen möchte ich Ihnen an dieser Stelle dann einen besonders interessanten Spanngurt vorstellen.
Bis dahin wünsche ich Ihnen wieder allzeit unfallfreies Holzwerken.
Herzlichst, Ihr
Guido Henn
