Home > Blog > Heiko Rech > Stemmzapfen mit Gehrung

Stemmzapfen mit Gehrung

Verfasst von: Heiko Rech, Tischlermeister | 15.08.2017

Konterprofile sind praktisch, schränken aber die Gestaltungsmöglichkeiten sehr ein. Es gibt jedoch eine Alternative, die Ihnen einen viel größeren Gestaltungsspielraum lässt. Die Verbindung, die ich Ihnen heute näher bringen werde basiert auf einem eingestemmten Zapfen. Diese recht einfache Verbindung wird aber mit einer Gehrung kombiniert. Die Gehrung erlaubt es, beliebige Profile an die Rahmenhölzer zu fräsen. Somit bietet sich diese Eckverbindung besonders für Rahmen-Füllungs-Türen an. Sie ist somit auch eine tolle Alternative zu Konterprofilen.

spacer

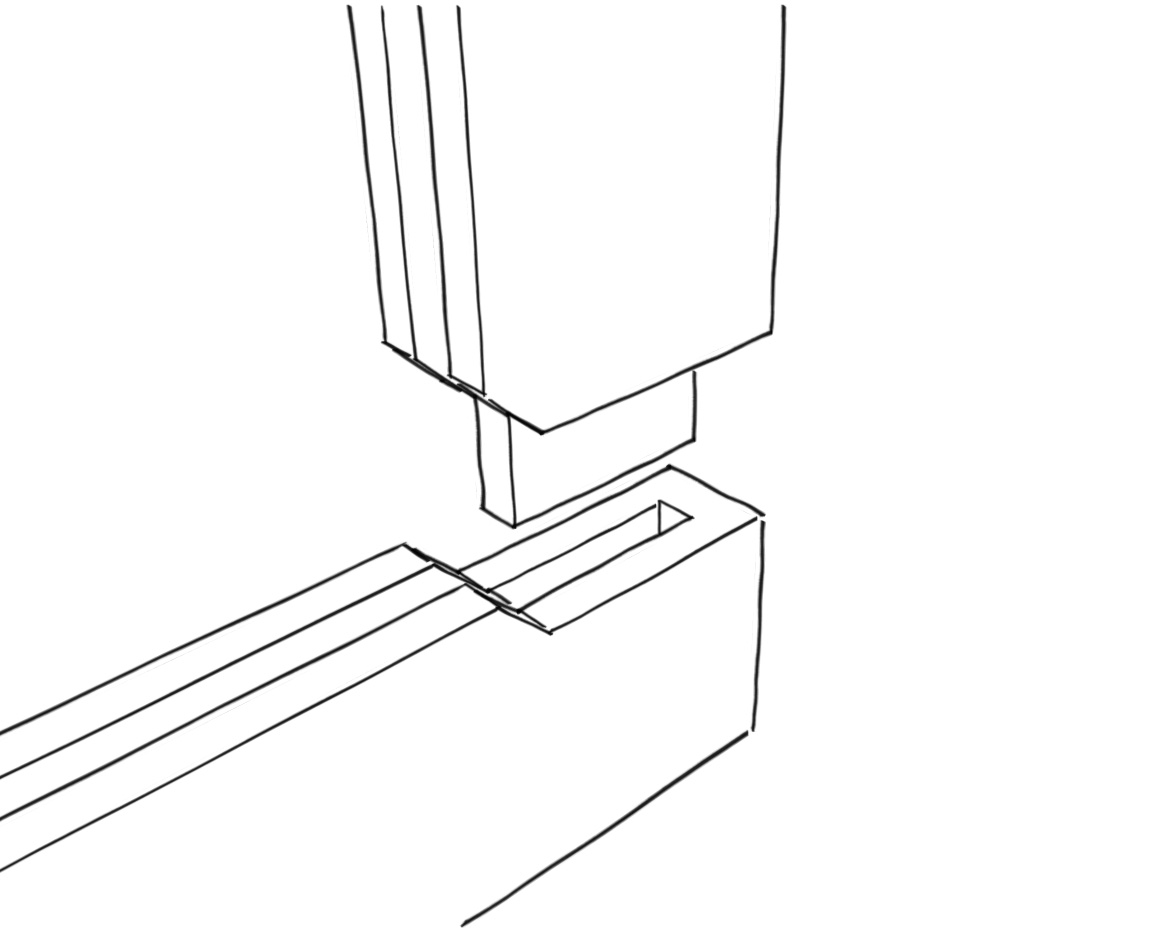

Ein Zapfen und eine Gehrung. das funktioniert, bedarf aber einer sehr strukturierten Arbeitsweise.

Ein Zapfen und eine Gehrung. das funktioniert, bedarf aber einer sehr strukturierten Arbeitsweise.

spacer

Zunächst einmal wird ein eingestemmter Zapfen am aufrechten Rahmenholz angezeichnet und die Oberfräse eingestellt. Das geschieht genau so, wie ich es vergangene Woche erst gezeigt habe. Sollten Sie den Artikel "Stemmzapfen mit Nut" also noch nicht gelesen haben, tun sie es am besten, bevor Sie hier weiterlesen.

Nach dem Anzeichnen des Zapfens und dem Einstellen der Fräse wird der Parallelanschlag mit Glaserklötzchen belegt. Diese Klötzchen sind aus Kunststoff und in diesem Fall einen Millimeter dick. Das Bekleben des Anschlages erspart Ihnen das Ändern der Einstellungen im weiteren Verlauf.

spacer

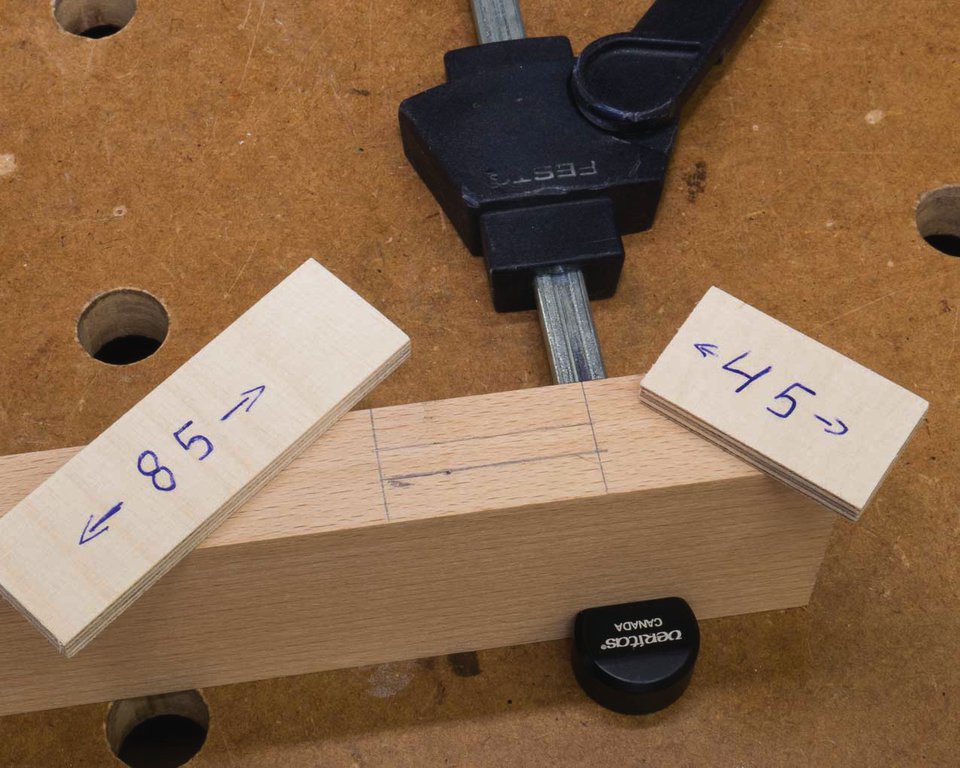

Das Anzeichnen erfolgt genau so, wie beim einfachen Stemmzapfen.

Das Anzeichnen erfolgt genau so, wie beim einfachen Stemmzapfen.

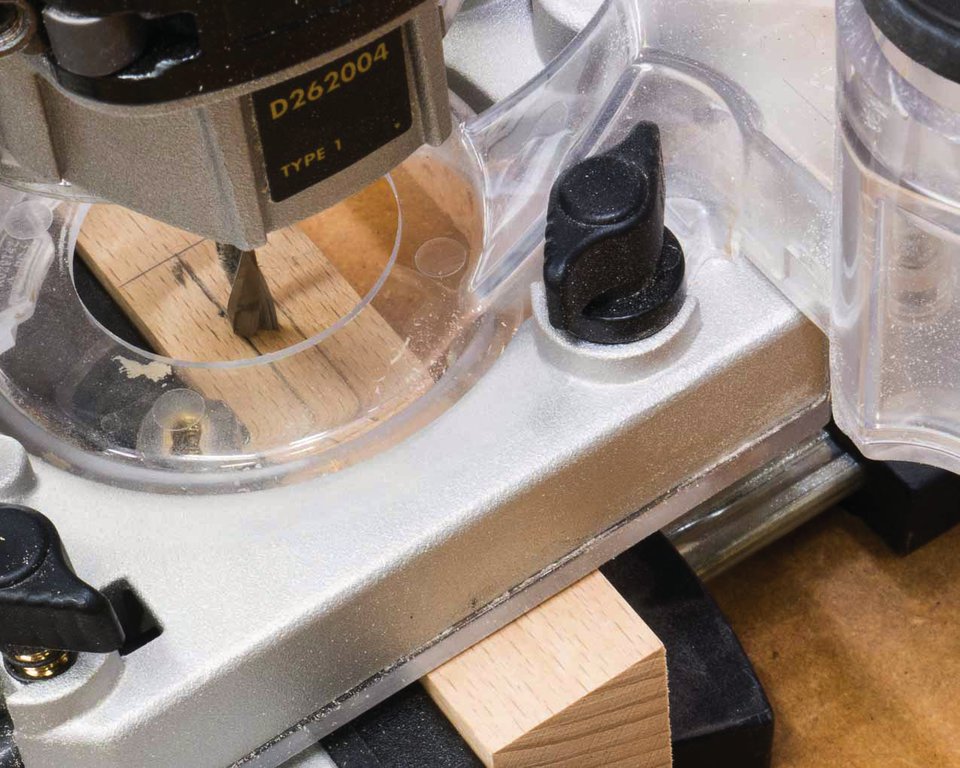

Der Parallelanschlag wird für eine Zapfenbreite von etwa 7,5 mm eingestellt.

Der Parallelanschlag wird für eine Zapfenbreite von etwa 7,5 mm eingestellt.

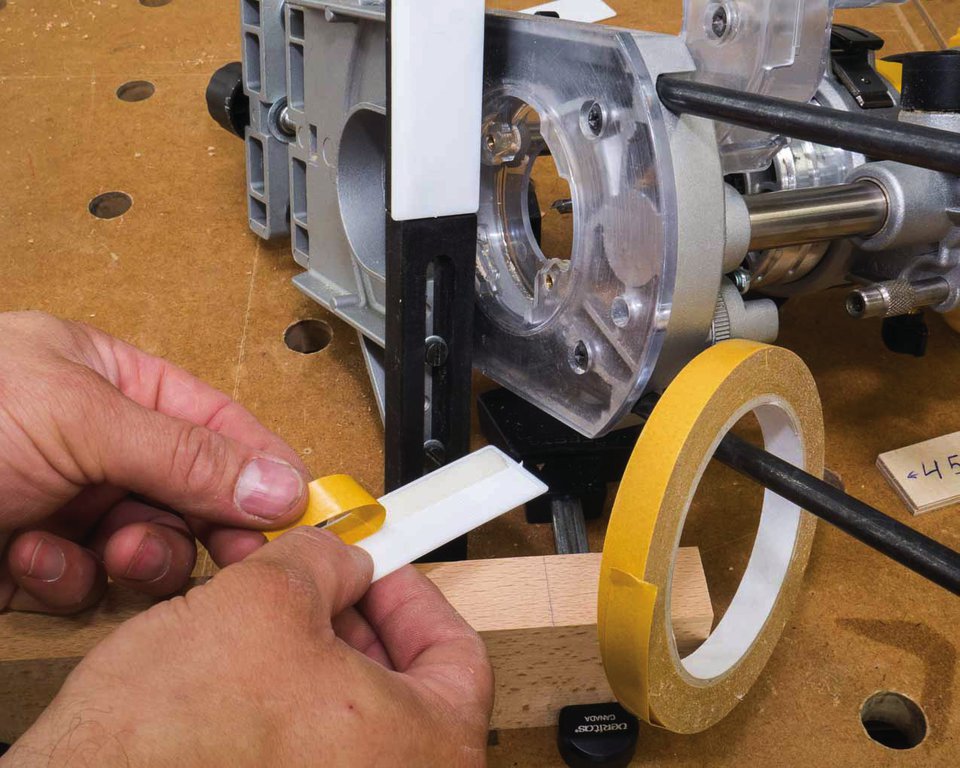

Aufgeklebte Glaserklötzchen ersparen Ihnen das Verstellen des Anschlages.

Aufgeklebte Glaserklötzchen ersparen Ihnen das Verstellen des Anschlages.

spacer

Der Zapfen im 24 Millimeter breiten Rahmenteil wird acht Millimeter dick. Gefräst wird, wie letzte Woche bereits gezeigt, mit einem Sechs-Millimeter Fräser. Diese dünnen Fräser haben meist nur kurze Schneiden. Dadurch kann bei Fräsern, die dünner als der Schaftdurchmesser sind die Gesamtlänge des Fräsers nicht genutzt werden. Um dennoch mit einem solch dünnen Fräser ein insgesamt 30 Millimeter tiefes Zapfenloch zu fräsen, muss man ein wenig um die Ecke denken. Vor dem Fräsen des eigentlichen Zapfens wird ein Freiraum für den Fräserschaft gefräst. Dazu wurden die Glaserklötzchen aufgeklebt.

Das Vorfräsen erfolgt mit aufgesetzten Klötzchen, aber nur so tief, wie später auch die Nut für die Füllung sein wird. In dieser Vertiefung kann nun das eigentliche Zapfenloch gefräst werden. Danach wird die Nut für die Füllung gefräst und das Zapfenloch eckig gestemmt. Das geschieht beides genau so, wie beim Stemmzapfen von letzter Woche.

spacer

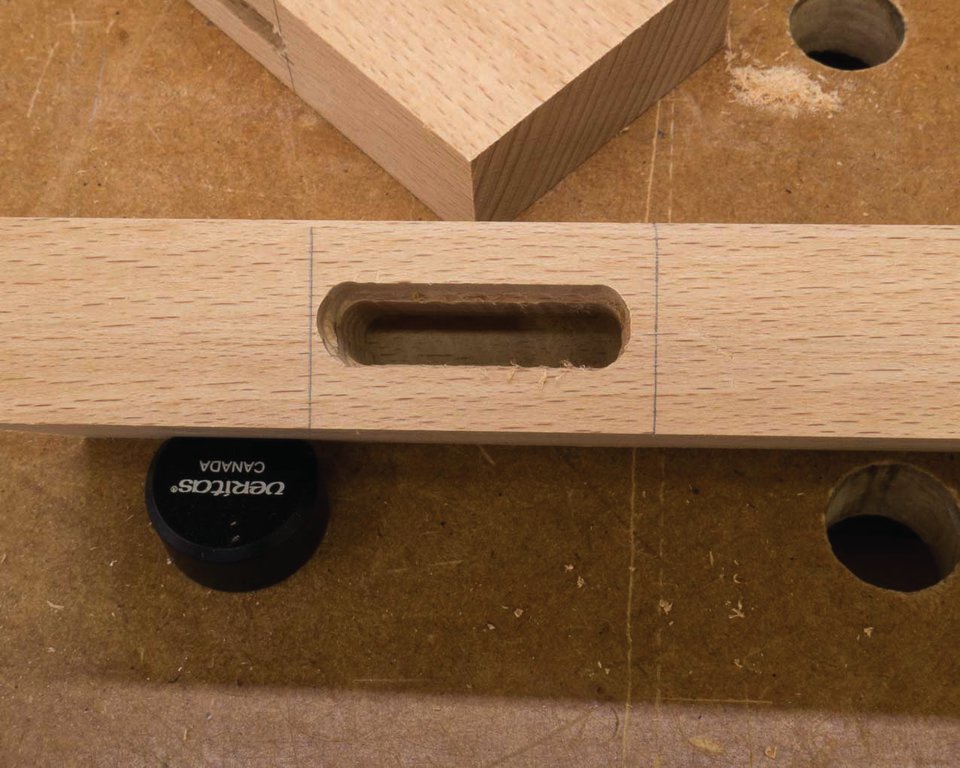

Das Vorfräsen schafft Platz für den dünnen Fräser.

Das Vorfräsen schafft Platz für den dünnen Fräser.

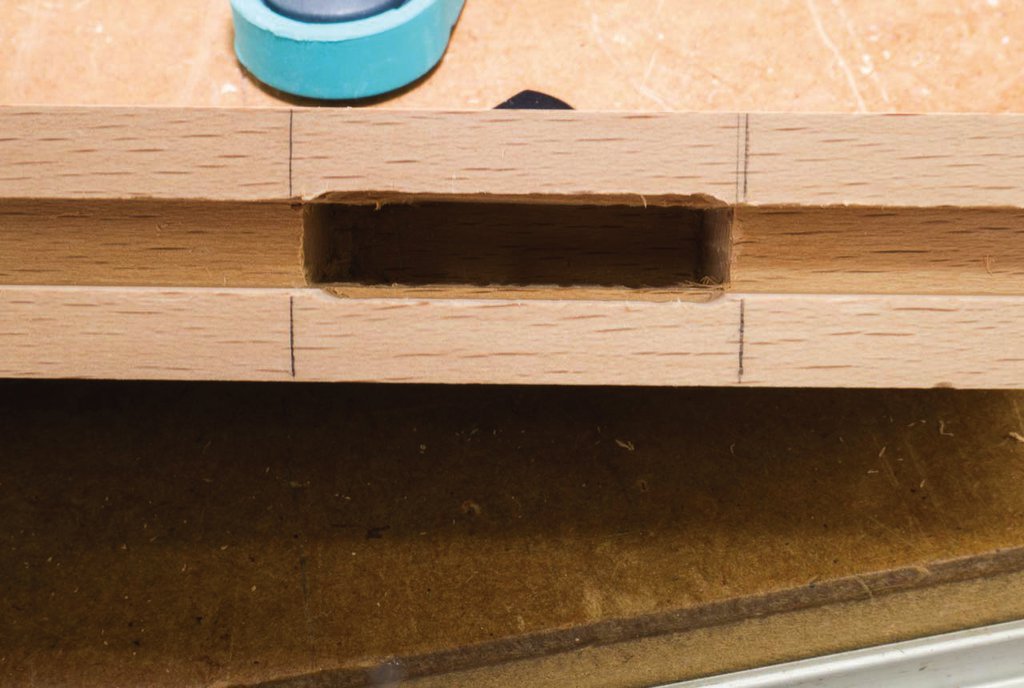

Das fertige Zapfenloch.

Das fertige Zapfenloch.

spacer

Die folgenden Arbeitsgänge erfordern eine Tischkreissäge mit Schiebetisch oder einer sonstigen Vorrichtung, mit der präzise Querschnitte möglich sind. Der Beginn des Gehrungsschnittes wird an einem Rahmenteil angezeichnet. Anhand dieses Anrisses wird die Säge eingestellt. Zuvor wird aber die noch Sägeblatthöhe eingestellt. Das auf 45 Grad geschwenkte Sägeblatt muss so hoch eingestellt werden, dass die Schnitthöhe genau der Nuttiefe entspricht. In meinem Fall sind das 10 Millimeter.

Auf diese Höhe eingestellt, wird der erste Schnitt genau am Riss gemacht. In dieser Position wird der Quer, oder auch der Parallelanschlag fixiert, damit mehrere Rahmenteile (man braucht ja mindestens zwei) gleich geschnitten werden können. Schnitt neben Schnitt wird nun das Holz entfernt.

Das Sägeblatt hinterlässt natürlich keine glatte und ebene Fläche. Durch verschieben des Holzes über dem laufenden Sägeblatt werden die Unebenheiten aber schnell und genau entfernt. Der Verschiebeweg wird durch den Parallelanschlag und einen Stoppklotz am Queranschlag begrenzt.

spacer

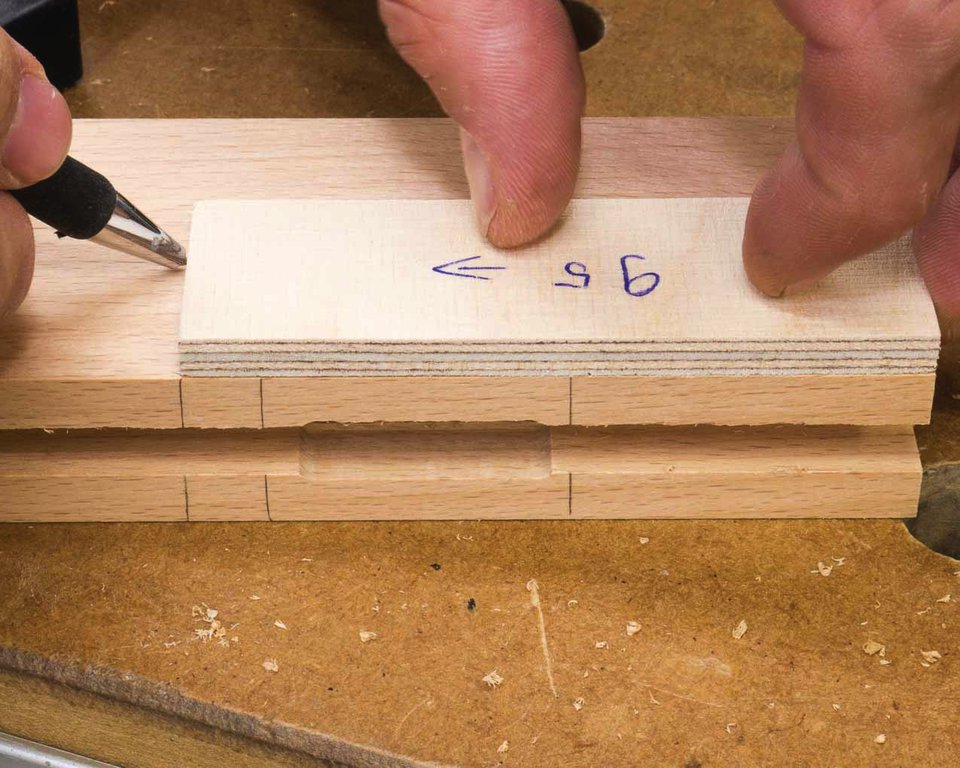

Die Innenkante des Rahmen- Querstückes wird markiert.

Die Innenkante des Rahmen- Querstückes wird markiert.

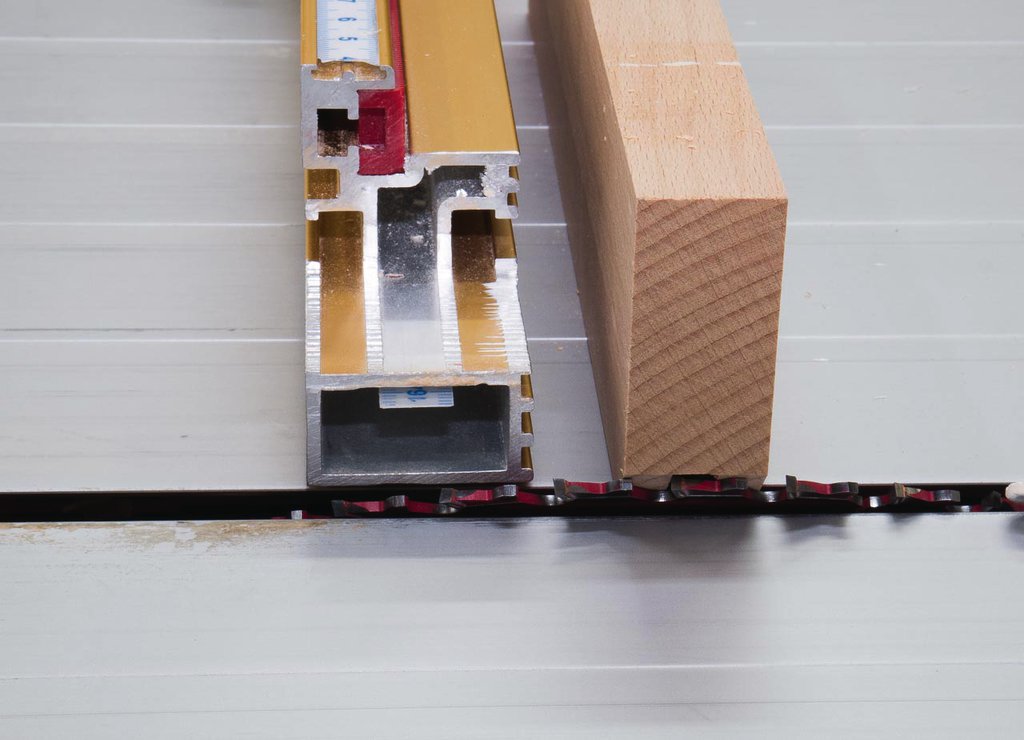

Die Schnitttiefe der Säge wird am Ende des Rahmenteils eingestellt.

Die Schnitttiefe der Säge wird am Ende des Rahmenteils eingestellt.

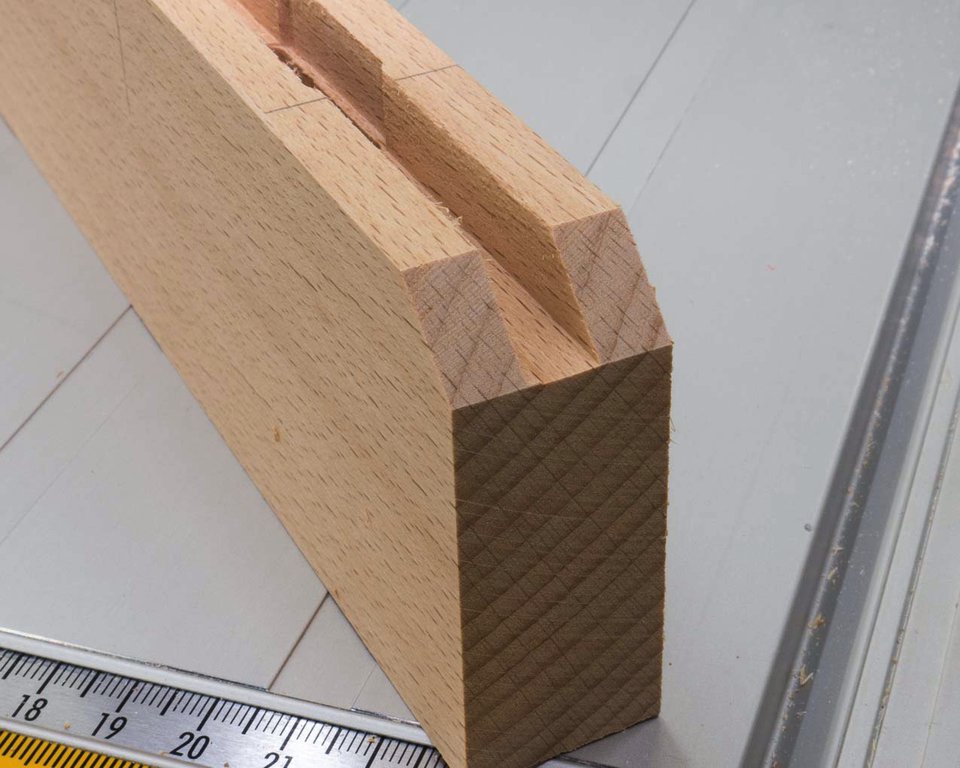

Die Nut zeigt die richtige Einstellung der Säge.

Die Nut zeigt die richtige Einstellung der Säge.

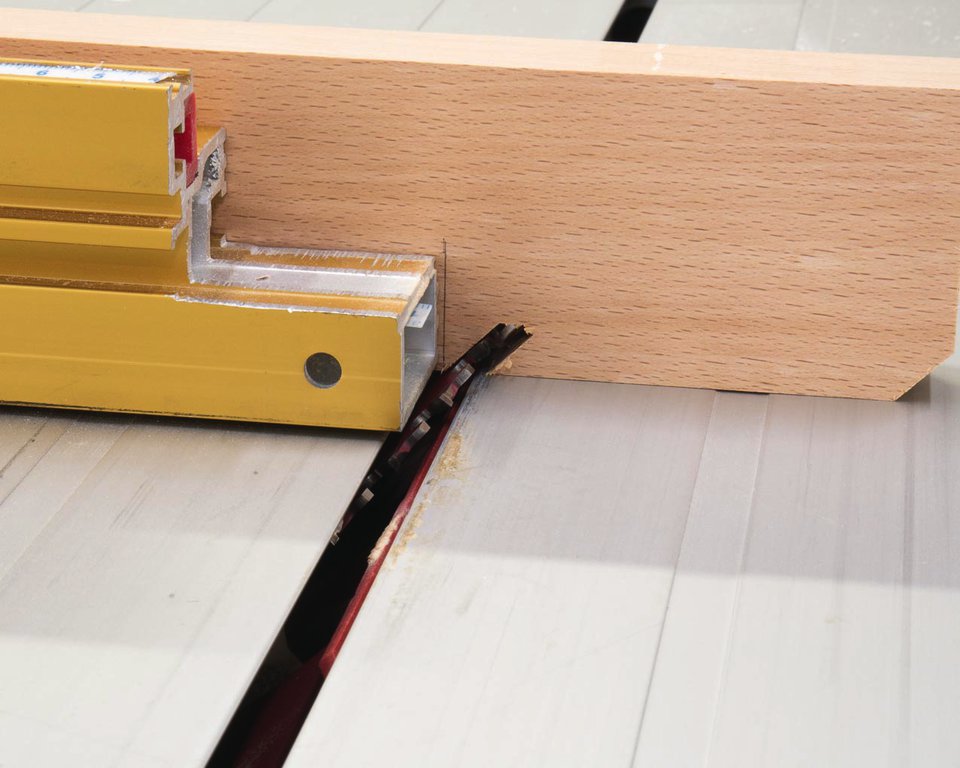

Der Anschlag der Säge muss sehr genau eingestellt werden.

Der Anschlag der Säge muss sehr genau eingestellt werden.

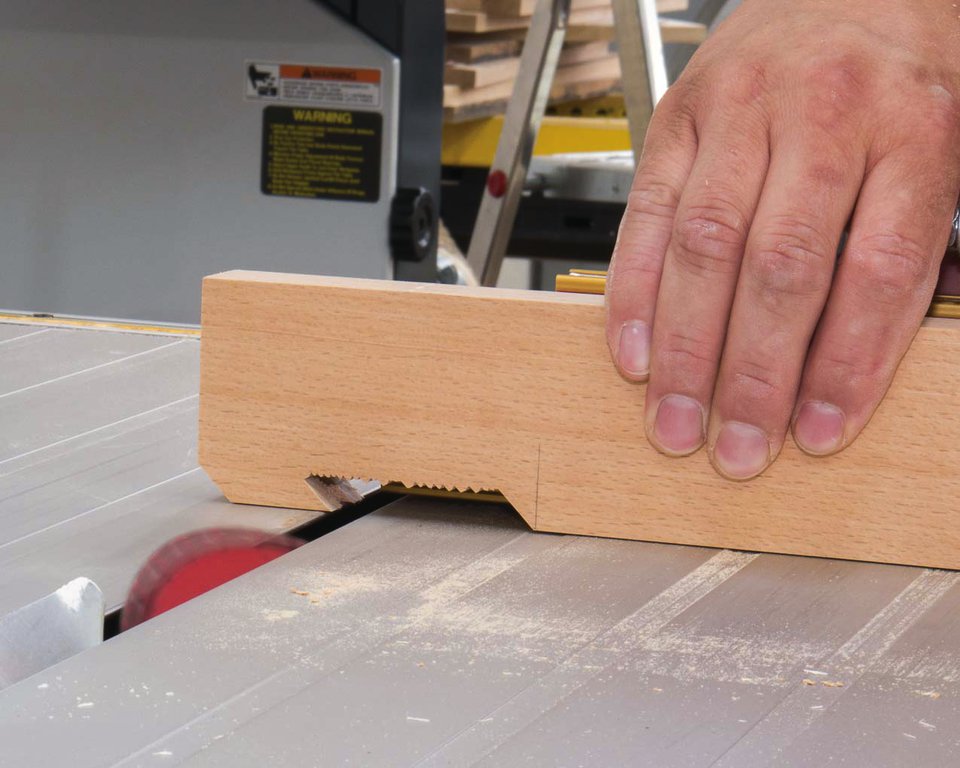

Mit mehreren Schnitten nebeneinander wird das Holz entfernt.

Mit mehreren Schnitten nebeneinander wird das Holz entfernt.

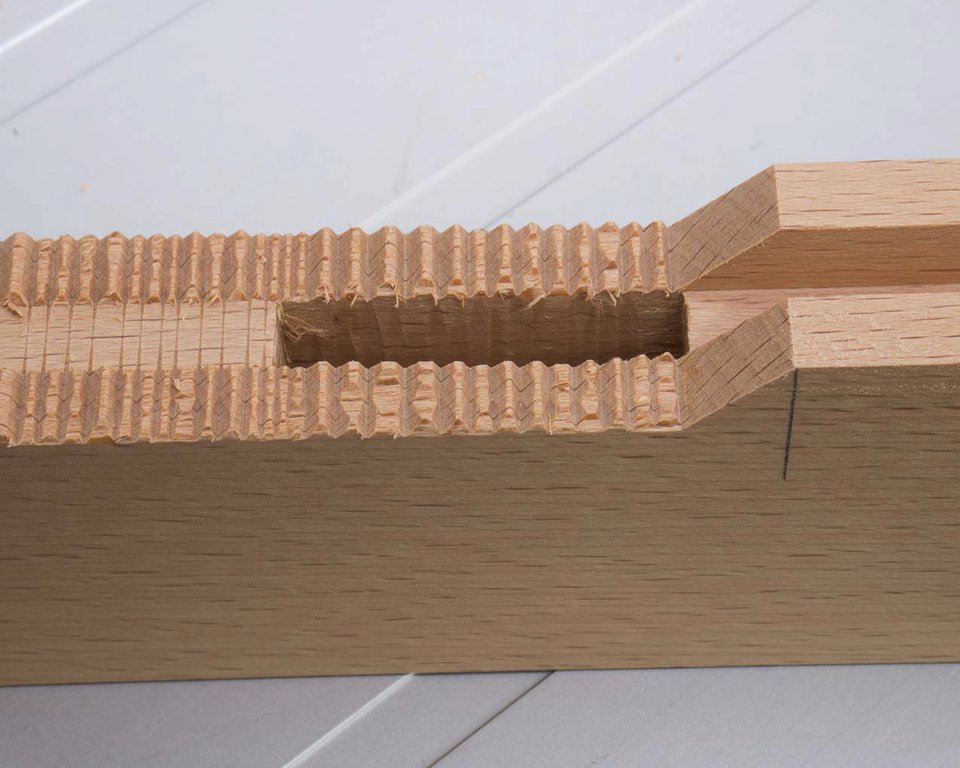

Das kann so nicht bleiben.

Das kann so nicht bleiben.

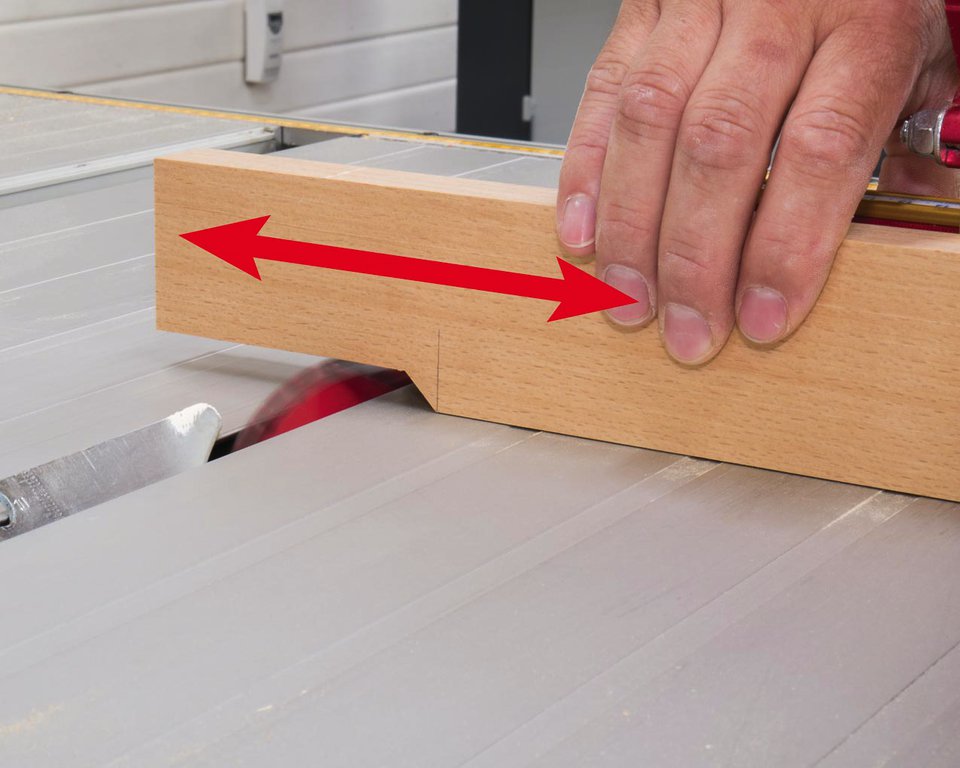

Mit der Säge wird die Aussparung "Verputzt".

Mit der Säge wird die Aussparung "Verputzt".

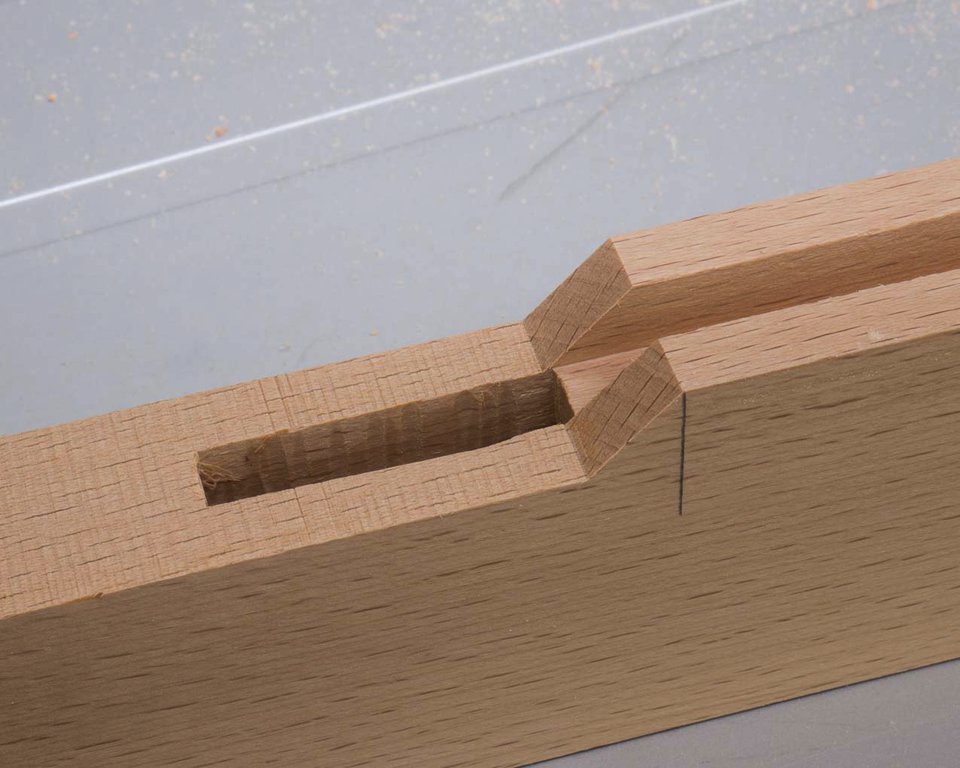

Wenn es so aussieht ist keine weitere Nacharbeit mehr notwendig.

Wenn es so aussieht ist keine weitere Nacharbeit mehr notwendig.

spacer

Der Zapfen ist bei dieser Verbindung der leichtere Part. Er wird wieder mit Hilfe eines Vorsatzbrettes und eines Schiebeholzes am Frästisch erstellt. Passt der Zapfen genau in die Nut, sollte er auch ins Zapfenloch passen. Der Zapfen wird etwa 0,3 Millimeter mehr abgesetzt, als die Nut für die Füllung tief ist. Im gezeigten Fall sind das zehn Millimeter. Nach dem Absetzen kann der Zapfen bereits teilweise ins Loch eingesetzt werden. Es fehlt aber noch ein kleiner Gehrungsschnitt.

spacer

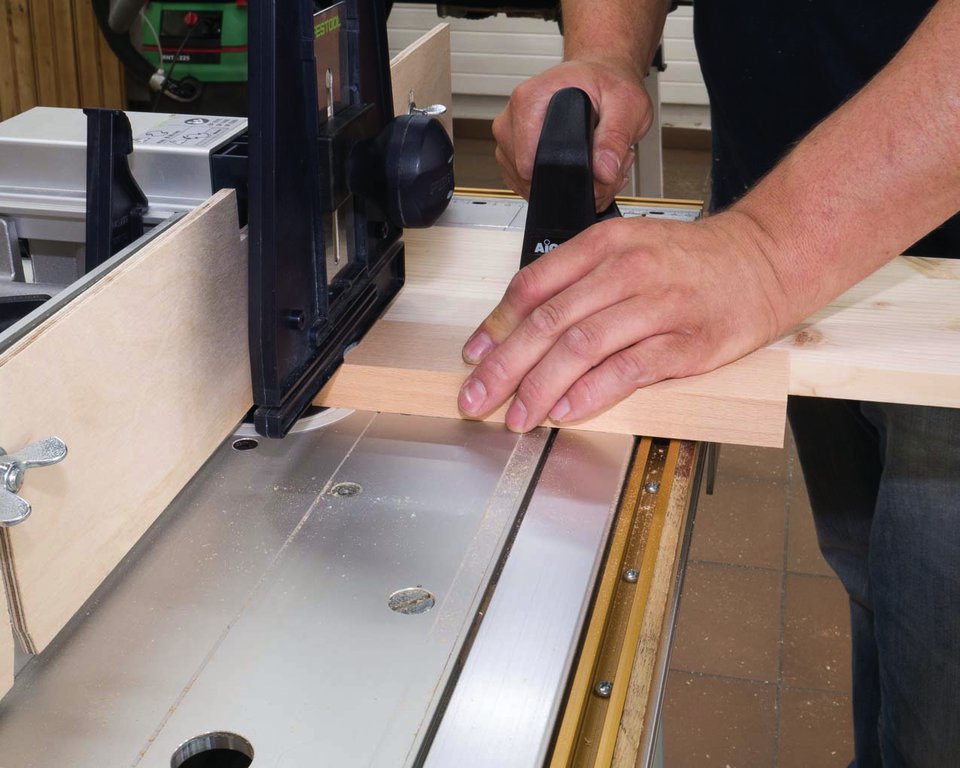

Vorsatzbrett und Schiebeholz, mehr braucht man nicht um sicher und genau Zapfen zu fräsen.

Vorsatzbrett und Schiebeholz, mehr braucht man nicht um sicher und genau Zapfen zu fräsen.

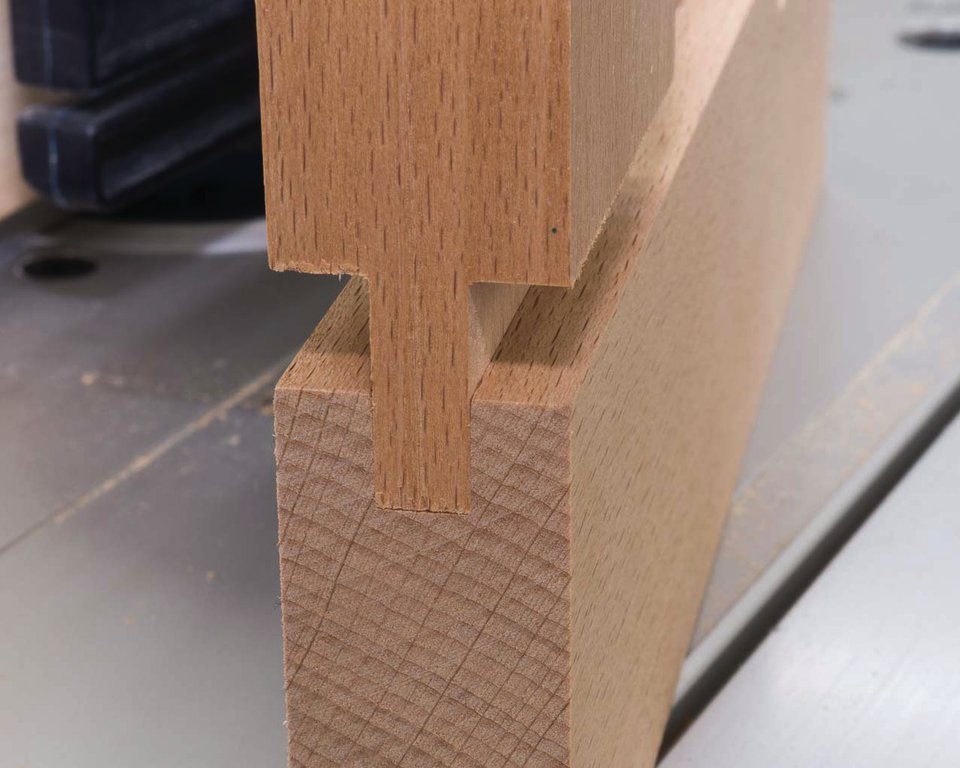

Passt der Zapfen in die Nut, sollte er auch ins Zapfenloch passen.

Passt der Zapfen in die Nut, sollte er auch ins Zapfenloch passen.

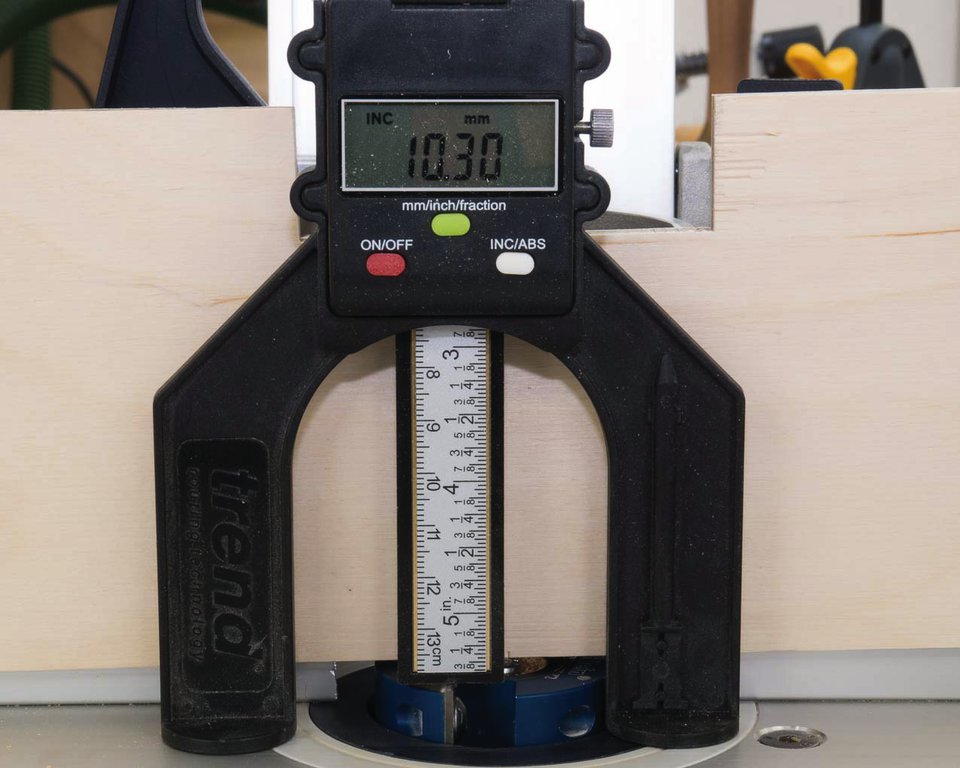

Der Zapfen wird etwas mehr als 10 mm abgesetzt.

Der Zapfen wird etwas mehr als 10 mm abgesetzt.

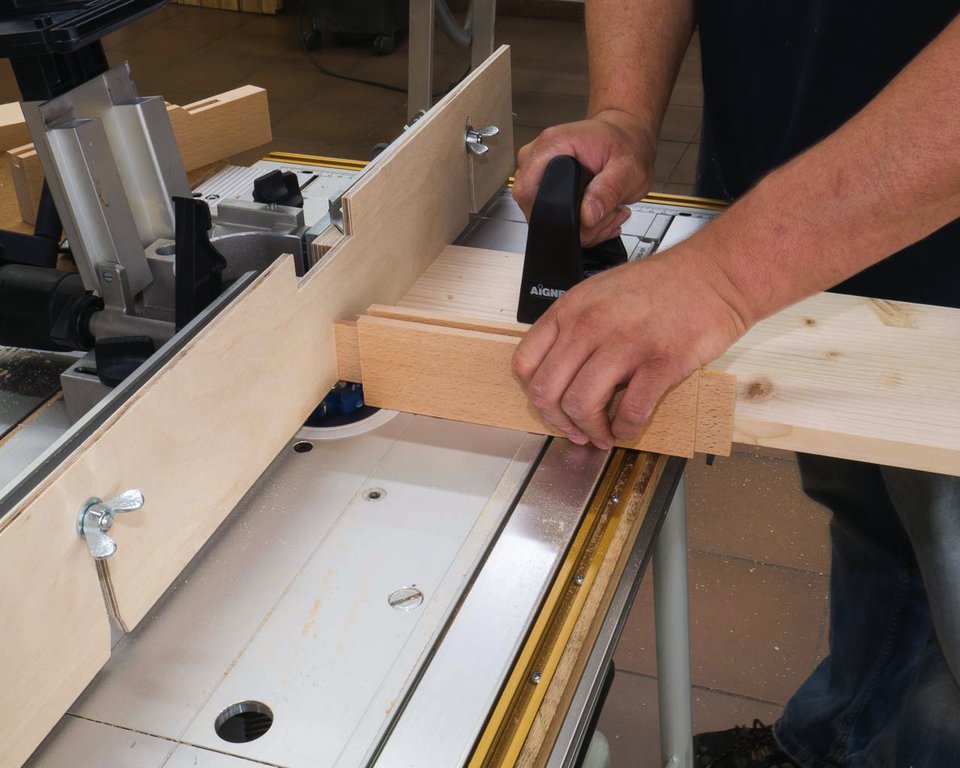

Auch das Absetzen erfordert keinen Schiebetisch.

Auch das Absetzen erfordert keinen Schiebetisch.

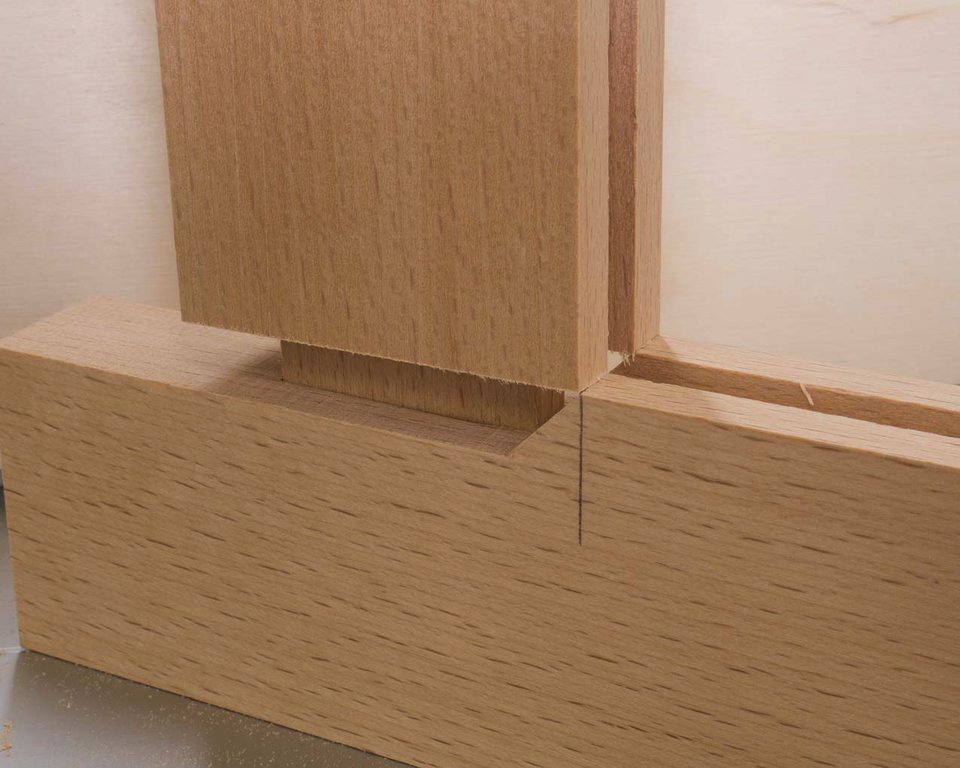

Der Zapfen passt

Der Zapfen passt

spacer

Der letzte Gehrungsschnitt am Zapfenteil bestimmt, ob die Verbindung passt oder nicht. Man muss sich an das richtige Maß herantasten. Die Gehrung und die Fuge sollten dicht sein. Bloßes Zusammenstecken reicht meist nicht aus, um wirklich zu sehen, ob alles passt. Im Zweifel sollte man sich daher eine Zwinge ansetzen und der Verbindung ein wenig Druck geben. Mit etwas Geduld und genaue eingestellten Maschinen ist aber eine perfekt dichte Eckverbindung auf diese Weise realisierbar.

spacer

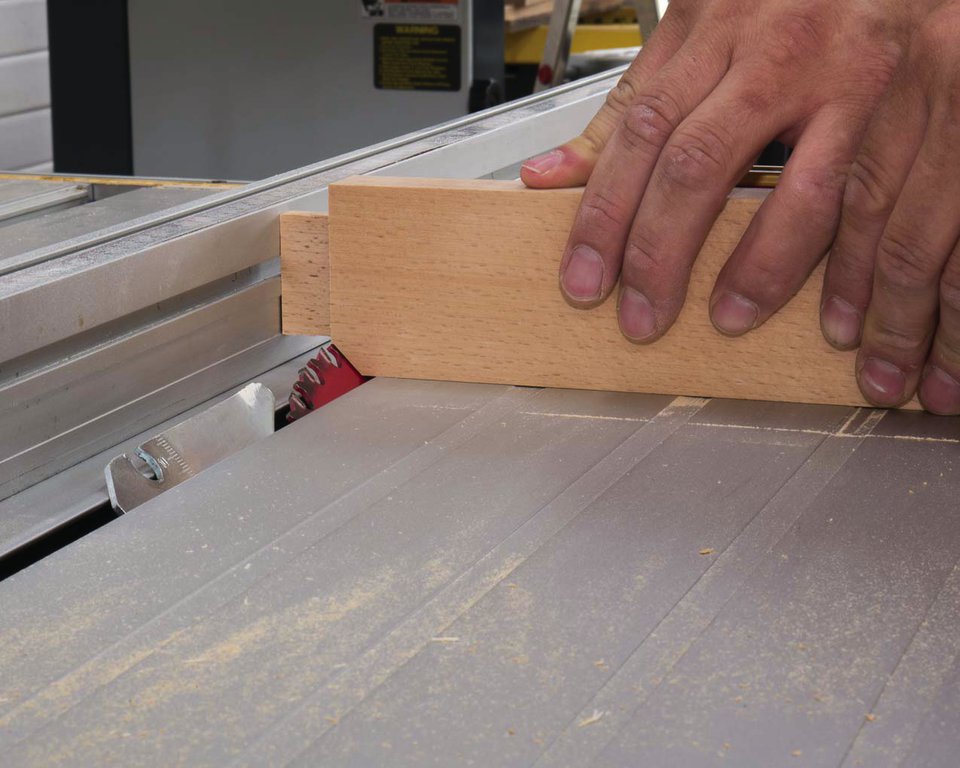

Die Ecke wird auf Gehrung geschnitten.

Die Ecke wird auf Gehrung geschnitten.

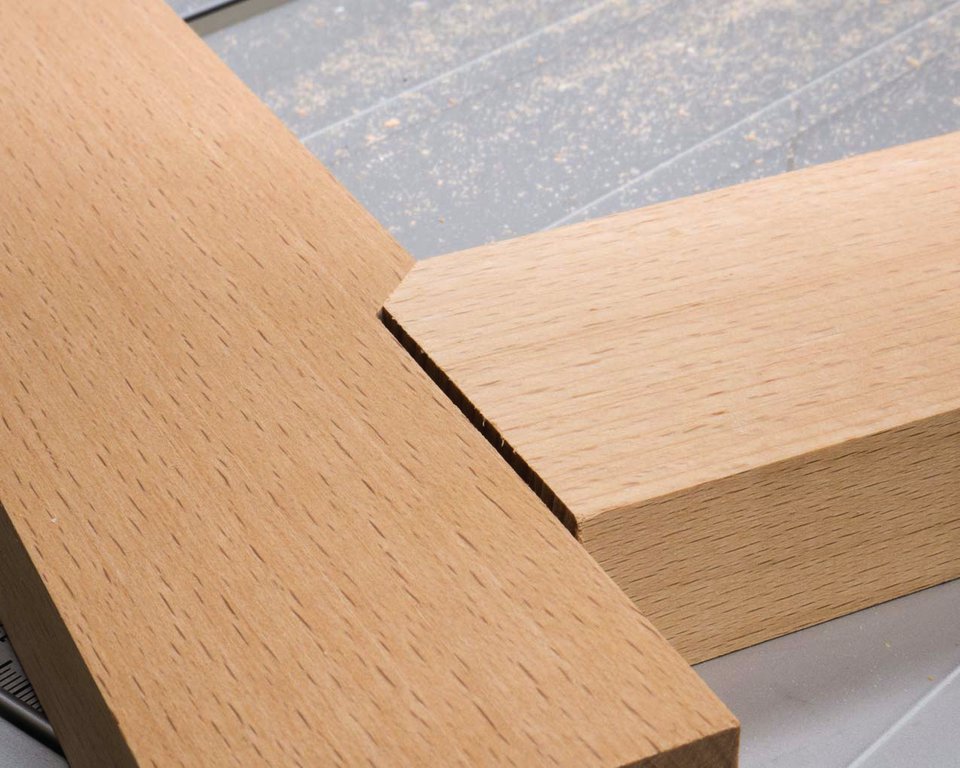

Dieser kleine Gehrungsschnitt entscheidet wischen Fuge und Perfektion.

Dieser kleine Gehrungsschnitt entscheidet zwischen Fuge und Perfektion.

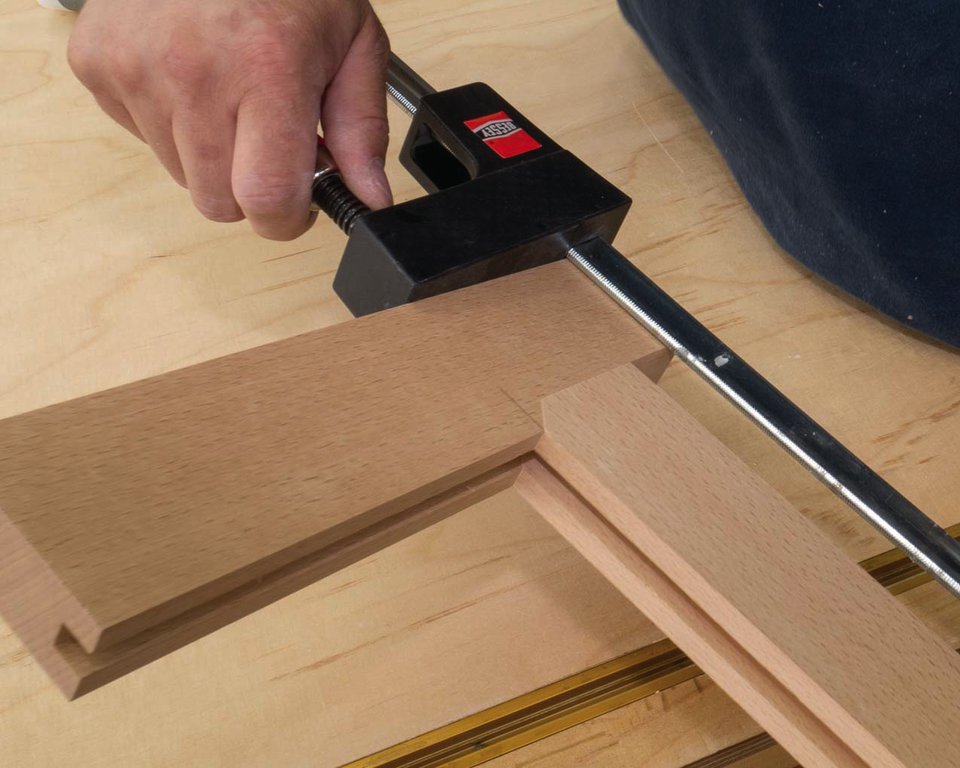

Erst mit einer angesetzten Zwinge sieht man ob alles passt.

Erst mit einer angesetzten Zwinge sieht man ob alles passt.

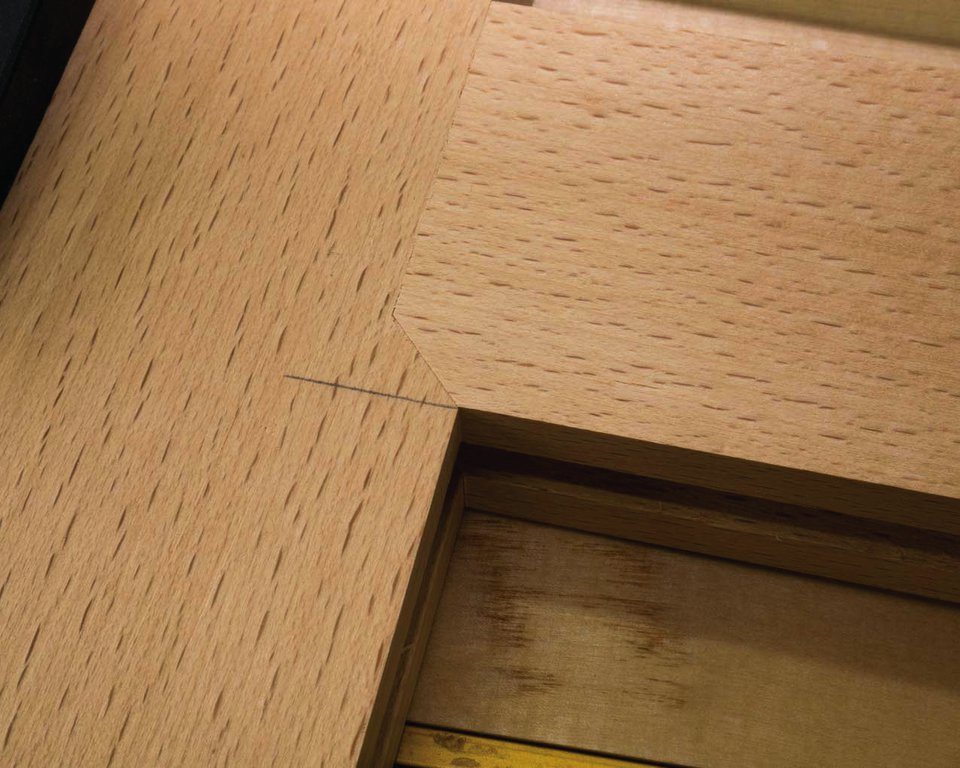

Alles dicht!

Alles dicht!

spacer

Das eigentliche Highlight dieser doch sehr aufwendigen Konstruktion ist jedoch, dass man beliebige Profile an die Rahmenteile fräsen kann. Auch hochkant können die Rahmen gefräst werden. Benutzt man einen Konterprofilfräser, hat man immer das gleiche Profil, nämlich das, welches dieser Fräser vorgibt. Meist sind das auch noch schrecklich altmodische Profile.

spacer

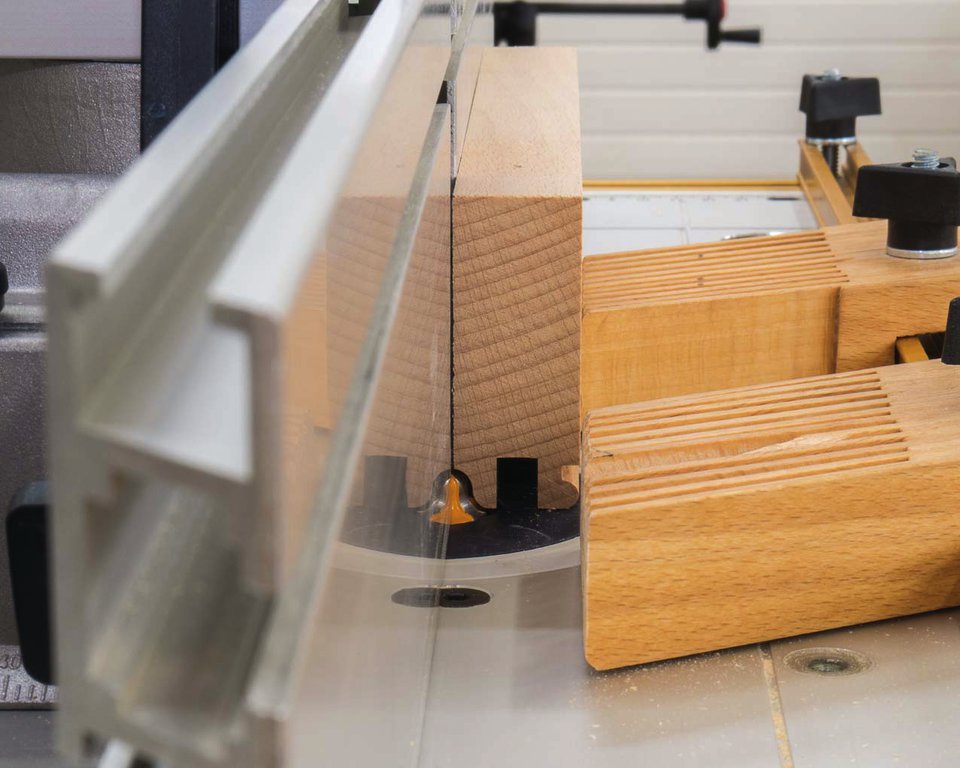

An die Kanten können beliebige Profile gefräst werden.

An die Kanten können beliebige Profile gefräst werden.

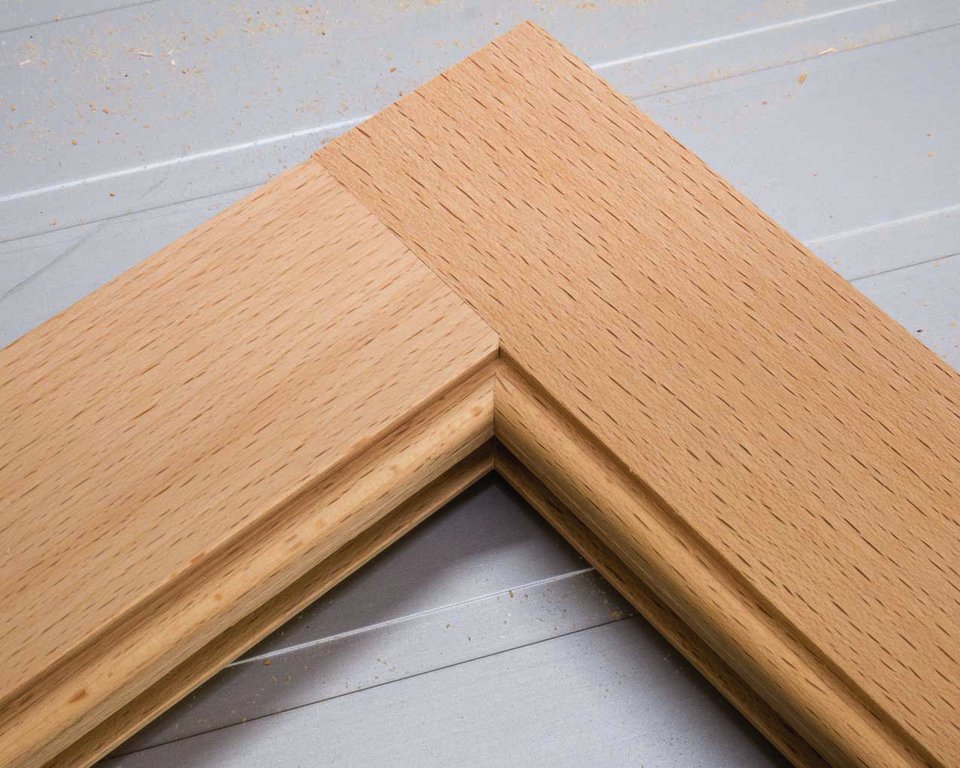

Variante mit angefrästem Halbrund-Profil.

Variante mit angefrästem Halbrund-Profil.

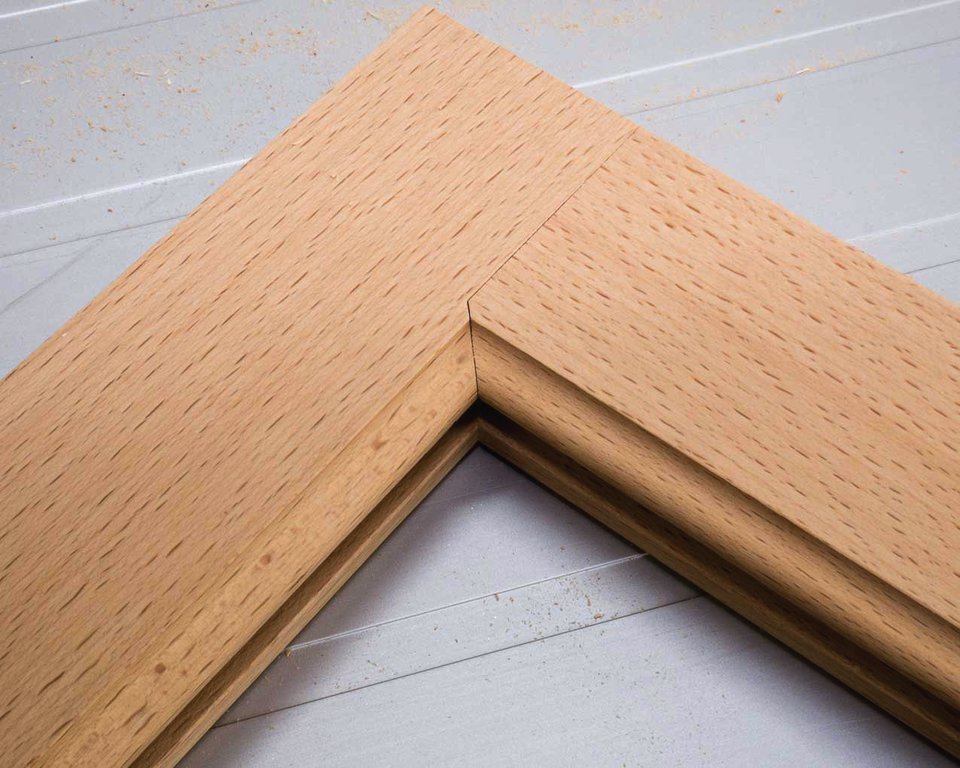

Klassisch: Das Karnies- Profil

Klassisch: Das Karnies- Profil

spacer

Zugegeben, diese Eckverbindung ist schon recht Aufwendig und man muss die Reihenfolge der Arbeitsschritte sehr genau beachten, damit sie gelingt. Vereinfachen kann man sie, wenn man die eigentliche Eckverbindung mit einer Maschine wie dem Mafell Duodübler, oder einer Dominofräse macht. Dann bleiben noch die Schnitte auf der Tischkreissäge. Aber auch die gelingen mit ein wenig Geduld und Fingerspitzengefühl. Wer schon einmal einen Konterprofilfräser benutzt und eingestellt hat, der weiß, dass das auch nicht ganz trivial ist. Meist sind einige Versuche notwendig, bis eine solche Fräsung richtig eingestellt ist. Darüber hinaus sind solche Fräser auch recht kostspielig.

Und ein wenig Stolz ist man natürlich immer, wenn eine solche Verbindung auch ohne Spezialwerkzeug gelingt.

spacer
Die fertige Eckverbindung.

Die fertige Eckverbindung.
