Der Weg zur perfekten Gehrung

Verfasst von: Heiko Rech, Tischlermeister | 13.06.2017

Es sieht so einfach aus: Eine 90° Verbindung auf Gehrung besteht ja nur aus zwei 45° Schnitten. Dennoch haben diese Verbindungen doch ganz schön viele Tücken. Das beginnt beim Sägen und hört beim Verleimen nicht auf. Die erste Hürde ist da schon mal, die Bauteile auf die richtige Länge zu schneiden. Meist nutzen die Skalen an Maschinen da nicht viel, da sie auf den 90°-Schnitt ausgelegt sind. Ich habe mir angewöhnt bei allen Gehrungsschnitten die Bauteile erst einmal exakt auf Maß zu schneiden. Aber noch ohne Gehrung. Dann wird der Schnittverlauf der Gehrung auf die einzelnen Teile aufgezeichnet.

spacer
Im ersten Schritt werden die Rahmenteile im 90° Winkel auf die richtigen Längenmaße geschnitten.

Im ersten Schritt werden die Rahmenteile im 90° Winkel auf die richtigen Längenmaße geschnitten.

Der Schnittverlauf der Gehrungen wird angezeichnet.

Der Schnittverlauf der Gehrungen wird angezeichnet.

spacer

Bei Rahmen nutze ich einen sogenannten Doppel-Gehrungs-Anschlag (Wird oft als DGA abgekürzt). Dieser nutzt ein sehr simples Prinzip: Die beiden Anschlaglineale sind exakt im 90° Winkel angeordnet. Selbst wenn der Anschlag nicht ganz genau im Winkel von 45° zum Sägeblatt steht, ergeben zwei Schnitte zusammen dennoch immer genau 90°. Vorausgesetzt, man schneidet die beiden Rahmenteile, die eine Ecke bilden sollen, immer im Wechsel an den beiden Anschlägen.

Einen solchen DGA kann man sich auch für jede Säge selbst bauen. Besonders bequem ist die Arbeit mit einem solchen Anschlag an der Zugsäge oder auch an der Formatkreissäge. Selbst auf einem Multifunktionstisch mit Lochraster kann das Prinzip umgesetzt werden.

Ein Beispiel für einen Selbstbau zeigt Guido Henn in diesem Video:

https://www.youtube.com/watch?v=BG9LRnB9-Hg

Der von mir verwendete Anschlag ist so eingestellt, dass das Sägeblatt der Tischkreissäge nur 0,1mm an der Ecke des Anschlages entlang läuft. So kann ich die bereits auf Länge geschnittenen Bauteile einfach bündig halten und sägen.

spacer
Das Grundprinzip des Doppel-Gehrungs-Anschlages ist sehr einfach.

Das Grundprinzip des Doppel-Gehrungs-Anschlages ist sehr einfach.

Das erste Rahmenteil wird an den vorderen Anschlag angelegt.

Das erste Rahmenteil wird an den vorderen Anschlag angelegt.

Der Schnitt erfolgt "auf Null"

Der Schnitt erfolgt "auf Null"

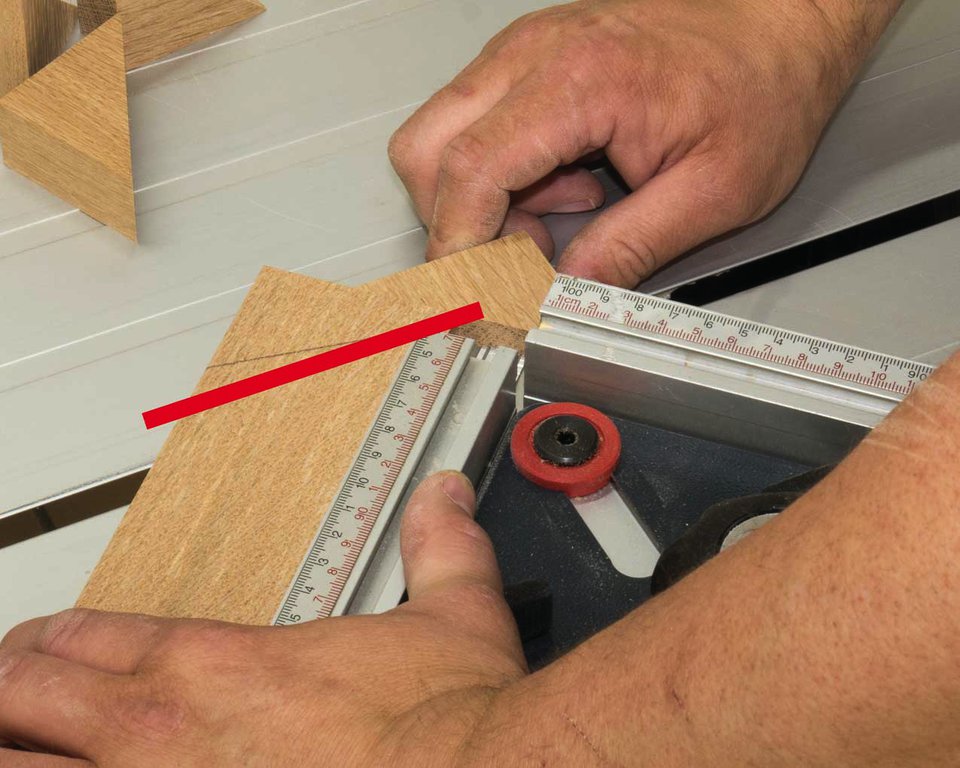

Das zweite Rahmenteil wird am hinteren Anschlag geschnitten.

Das zweite Rahmenteil wird am hinteren Anschlag geschnitten.

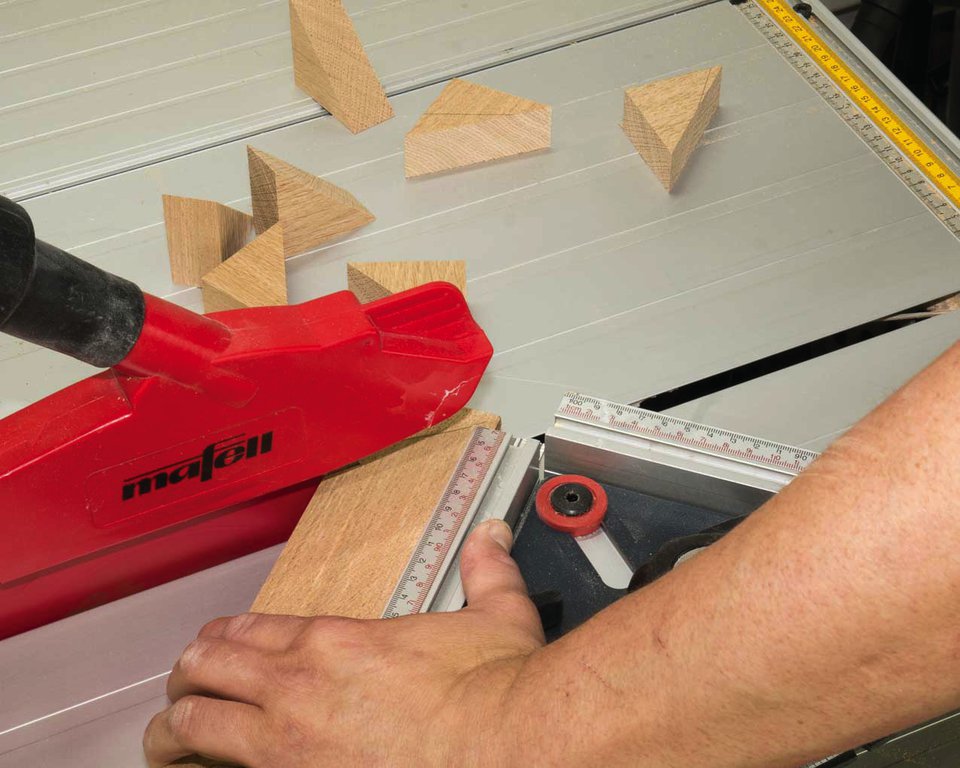

Zugsägen haben hier einen großen Vorteil.

Zugsägen haben hier einen großen Vorteil.

Auch bei diesem Schnitt wird die Leiste nicht gekürzt, sondern behält das zuvor geschnittene Maß.

Auch bei diesem Schnitt wird die Leiste nicht gekürzt, sondern behält das zuvor geschnittene Maß.

Die beiden Schnitte ergeben in Summe immer 90°.

Die beiden Schnitte ergeben in Summe immer 90°.

spacer

Stumpfe Verleimungen solcher Rahmenecken sind nicht sonderlich stabil. Es müssen also noch Verbinder hinein. Im Prinzip spielt es keine Rolle, ob man Flachdübel, Runddübel, lose Zapfen oder sonst eine Art der Eckverbindung wählt. Hauptsache sie ist stabil und präzise gefertigt. Ich verwende sehr gerne Runddübel, die ich mit dem Duodübler von Mafell bohre.

spacer

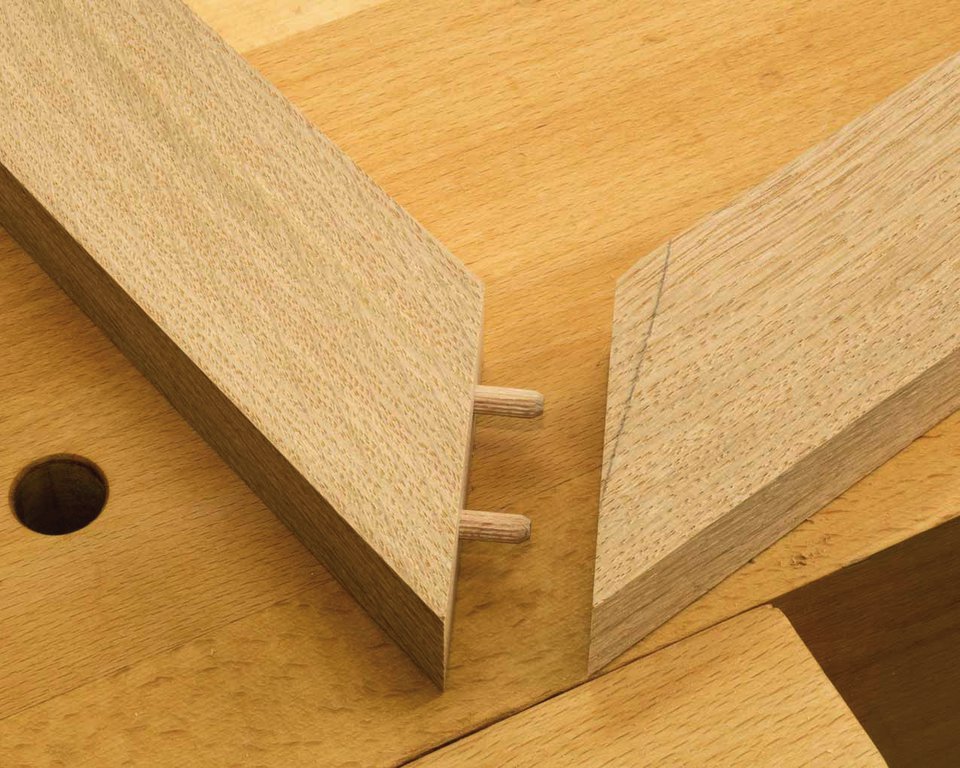

Dübel stabilisieren die Verbindung.

Dübel stabilisieren die Verbindung.

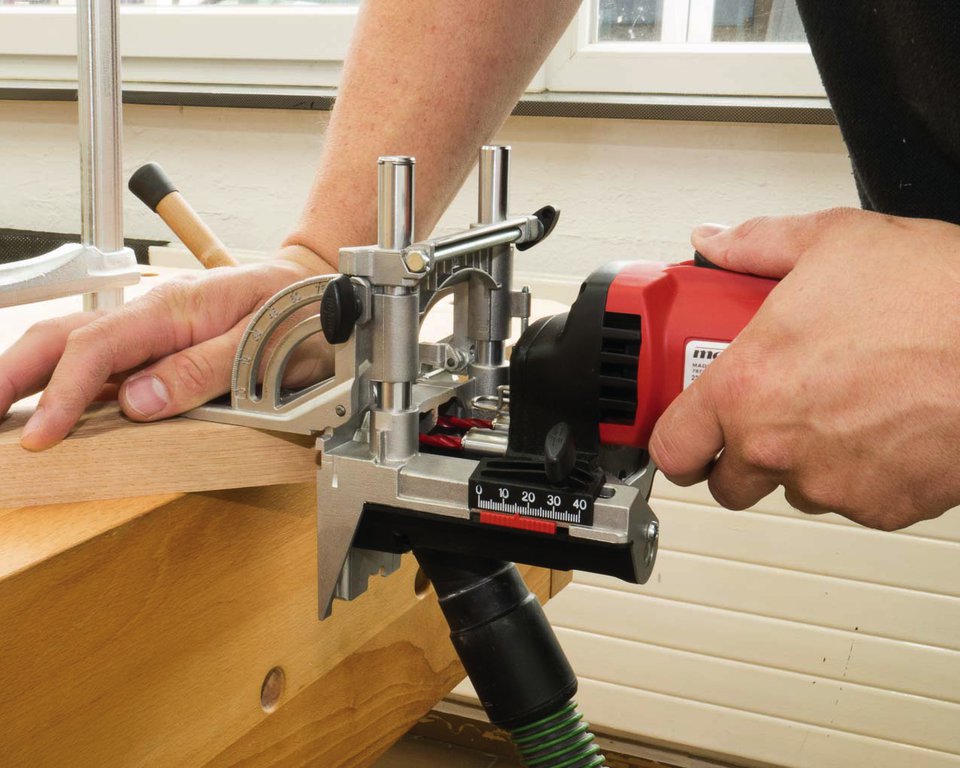

Spezialmaschinen sind teuer, machen solche Eckverbindungen aber zum Kinderspiel.

Spezialmaschinen sind teuer, machen solche Eckverbindungen aber zum Kinderspiel.

spacer

Zum Verleimen solcher Rahmen sind Schraubzwingen nicht so gut geeignet. Man braucht in der Regel auch nicht viel Druck, um die Ecken dicht zu bekommen. Bandspanner bieten sich hierfür an. Aber Vorsicht: Das Verleimen mit einem solchen Bandspanner muss gut vorbereitet werden, damit es in der Kürze der Zeit auch gelingt. Wichtig ist beim Verleimen von Rahmen auch, dass man es auf einer ebenen Unterlage tut. Liegt der Rahmen beim Verleimen nicht eben, wird er windschief.

spacer
Gute Vorbereitung ist bei diesen Bandspannern enorm wichtig.

Gute Vorbereitung ist bei diesen Bandspannern enorm wichtig.

Der Bandspanner verteilt den Druck gleichmäßig auf alle vier Ecken.

Der Bandspanner verteilt den Druck gleichmäßig auf alle vier Ecken.

Unterlagen bringen den Rahmen in die Höhe. Der Bandspanner wird noch zurechtgerückt.

Unterlagen bringen den Rahmen in die Höhe. Der Bandspanner wird noch zurechtgerückt.

Zwingen und Zulagen verhindern den Höhenversatz.

Zwingen und Zulagen verhindern den Höhenversatz.

^

spacer

Gibt man sich beim Zuschnitt und beim Verleimen entsprechend Mühe, werden die Ecken auch dicht und der Rahmen rechtwinklig. Es kann allerdings passieren, dass die Oberflächenbehandlung dann doch noch eine dünne sichtbare Linie (keine Fuge!) zum Vorschein bringt, obwohl alles dicht ist. Wer das kaschieren möchte, kann vor dem VErleimen eine Schattenfuge anbringen.

Siehe auch: Mut zur Lücke!

spacer

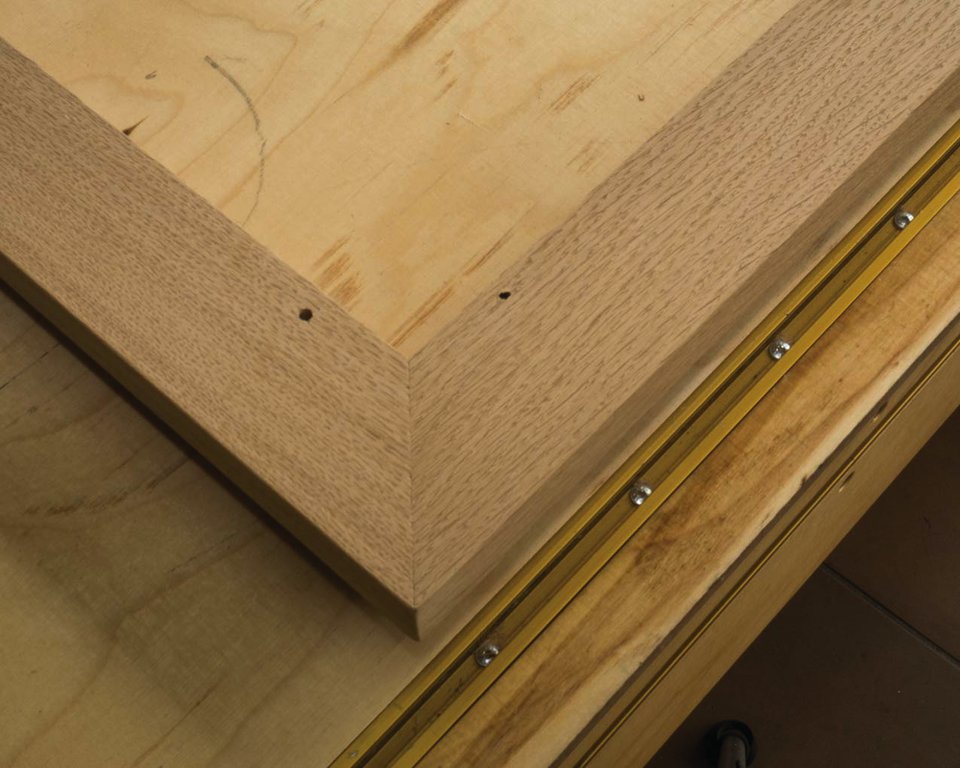

Nach dem Verleimen sieht alles gut aus.

Nach dem Verleimen sieht alles gut aus.

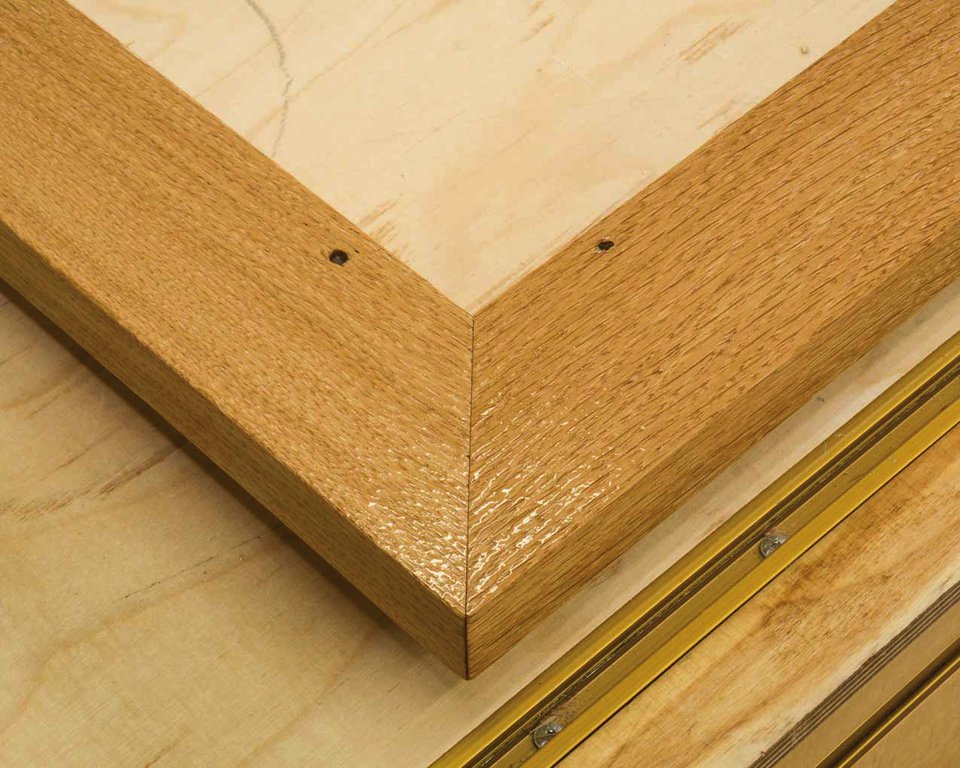

Die Oberflächenbehandlung bringt die Fuge wieder zum Vorschein.

Die Oberflächenbehandlung bringt die Fuge wieder zum Vorschein.

spacer

Das ist nun also meine Vorgehensweise für Rahmen auf Gehrung. Eine Kappsäge nutze ich bislang nicht. An dieser Stelle würde mich daher interessieren, wer von Ihnen hierfür eine Kappsäge nutzt und wie zufrieden Sie mit den Ergebnissen sind.
