T-Nutschienen - flexible Befestigungshelfer

Verfasst von: Guido Henn | 01.02.2019

Mich erreichen immer wieder Anfragen per Mail, welche T-Nutschienen ich verwende und welche Schrauben, Muttern und sonstiges Zubehör ich darin einsetze und wo man das alles bekommen kann. Deshalb möchte ich diesen und den nächsten Blogbeitrag einmal dafür nutzen, die wichtigsten Fragen zu T-Nutschienen (auch C-Schienen oder C-Profil genannt) zu beantworten.

T-Nutschienen 1

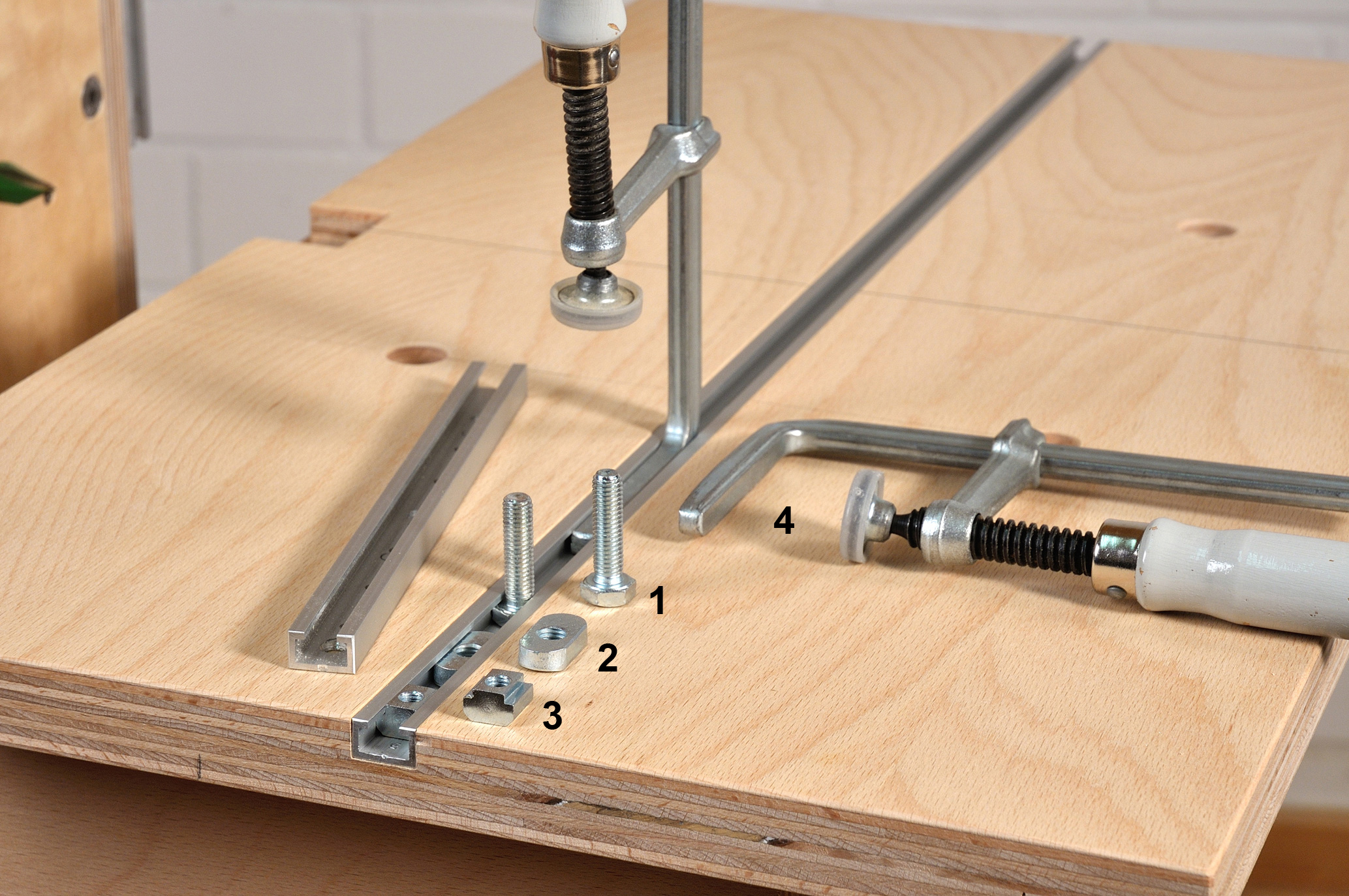

T-Nutschienen sind ideal, wenn es darum geht Vorrichtungen, sowie Arbeits- und Maschinentische mit beweglichen Anschlägen und Fixierhilfen auszustatten (im Bild der horizontale Frästisch). In den T-Nuten können Sie dazu nicht nur normale Sechskantmuttern und -schrauben (1) einsetzen, sondern auch Gleitmuttern (2), T-Nutensteine (3) und sogar die Spezialzwingen (4) zur Befestigung von Führungsschienen. Gleitmutter und T-Nutenstein stammen von der Fa. Isel und dort finden Sie auch eine Gleitmutter in einer langen Ausführung mit zwei Gewindebohrungen, hier die Links dazu:

1.  https://www.isel.com/de/gleitmuttern-m6-7693.html

2.  https://www.isel.com/de/gleitmutter-2-x-m6-2619.html

3.  https://www.isel.com/de/t-nutenstein-10.html

Diese oder ähnliche Gleitmuttern und Nutensteine finden Sie aber auch in folgenden Shops:

1.  https://www.feinewerkzeuge.de/t-nutschiene.html

2.  https://www.sorotec.de/shop/CNC-Zubehoer/t-nutensteine-gleitmuttern/

3.  https://www.sautershop.de/fraestisch-selber-bauen/nutensteine/

T-Nutschienen 2


Als ich 2010 das "Handbuch Oberfräse" geschrieben habe, gab es nur T-Nutschienen in Zollmaße zu kaufen (z. B. T-Nutschienen der Fa. Incra). Unter dem Namen C-Schienen oder auch Halfen-Schienen konnte man zwar auch damals schon so eine Art T-Nutschiene kaufen, die aber normalerweise als Montage- oder Konsolenschiene genutzt wird und in keiner Weise mit den Incra-T-Nutschienen vergleichbar waren. Außerdem waren die Schienen und die T-Nut in den meisten Fällen viel zu groß.

Nach längerer Recherche im Netz bin ich dann aber auf die schweizer Fa. Aweso gestoßen, die ebenfalls Montage- und Konsolenschienen (Stellschienen) herstellt. Und diese Firma hatte - neben vielen weiteren Schienengrößen - eine T-Nutschiene im Programm, in die genau der Kopf einer M8er Gewindeschraube mit 13 mm Schlüsselweite hinein passte. Da diese Schiene für die Aufnahme von Konsolenträgern gedacht ist, hat Sie allerdings jede Menge (nummerierte) Löcher im Nutgrund. Das ist zwar gut für die Befestigung (dazu später mehr), macht die Schiene aber auch unnötig teuer. So kostet ein Meter dieser gelochten T-Nutschiene fast 25 Euro.

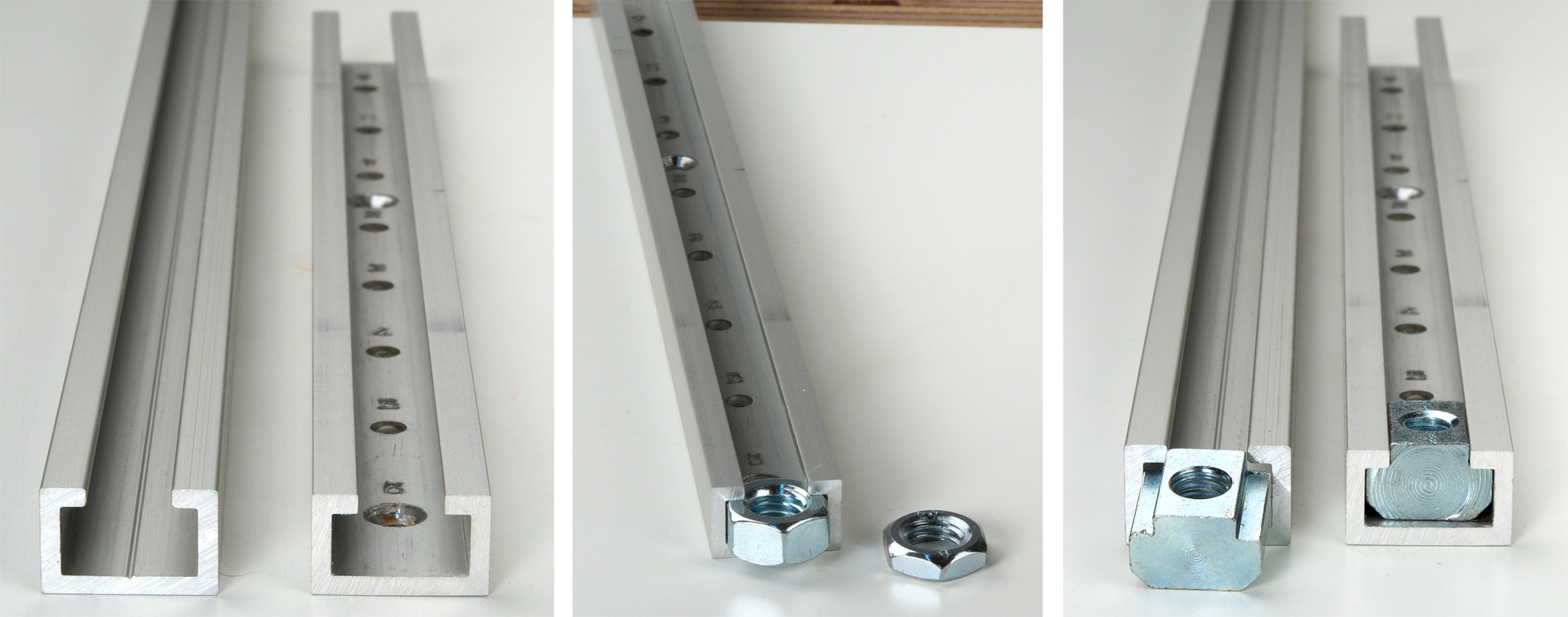

Neben den gelochten T-Nut-Schienen der schweizer Firma Aweso (Bild links), können Sie mittlerweile in vielen Online-Shops aber auch deutlich günstigere ungelochte Schienen bekommen (je nach Shop etwa 6 bis 13 Euro pro Meter).

In den Außen- und Innenmaßen können die Schienen jedoch ein klein wenig variieren. So ist die Aweso Schiene mit einer Höhe von 10,5 mm etwa einen halben Millimeter dünner, als meine ungelochte Schiene in den Bildern. Das hat dann auch Auswirkungen auf das Innenmaß der T-Nut, so dass eine normale Sechskantmutter nicht ohne etwas Nacharbeit (dünner feilen) hinein passt (Bild mitte). Bei dünnen Muttern oder Sechskantschrauben gibt es keine Probleme, da hier der Sechskantkopf etwas dünner ausfällt. Dafür ist die Aweso-Schiene mit einer T-Nutbreite von 13,2 mm und der oberen Nutweite von 8,2 mm etwas weiter als die ungelochte Schiene. Es kann also durchaus sein, dass Sie bestimmte T-Nutensteine vor dem Einsatz in der ungelochten Schiene ein klein wenig in der Breite anpassen müssen (Bild rechts). Das ist aber alles überhaupt kein Hexenwerk und mit wenigen Feilenzügen schnell erledigt.

T-Nutschienen 3

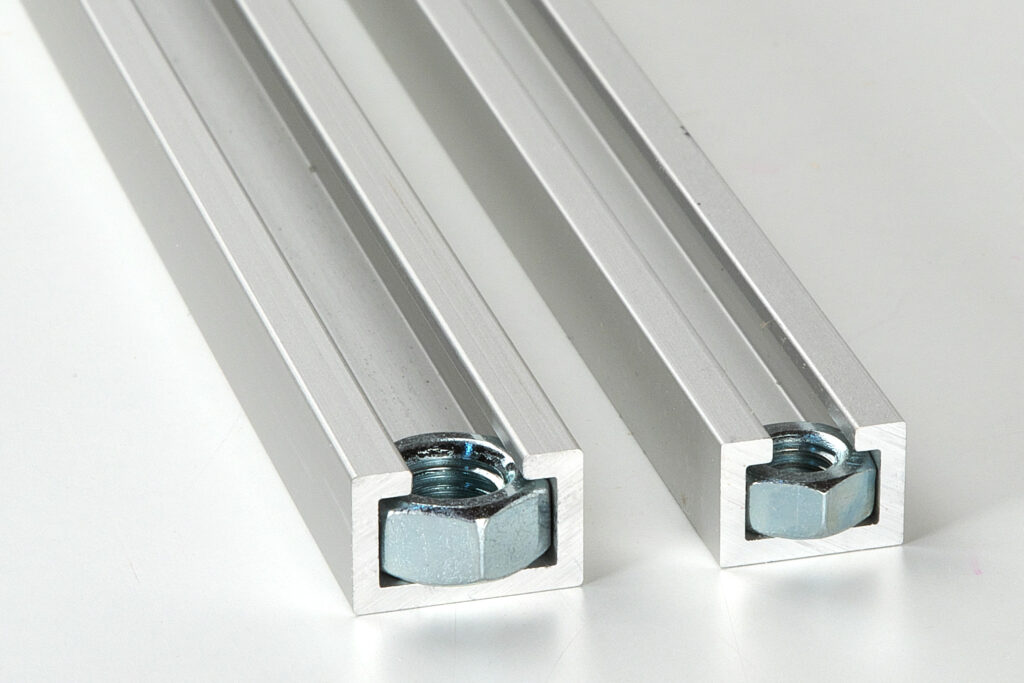

Die ungelochten T-Nut-Schienen gibt es nicht nur für M8er Muttern (also mit 13 mm Nutbreite), sondern auch für M6er Muttern (10 mm Nutbreite). Sogar eine Version für M10er Muttern findet man im Internet. Aber egal für welchen Hersteller oder Schienengröße Sie sich letztlich entscheiden, achten Sie unbedingt darauf, dass die T-Nut-Schienen eloxiert sind, sonst kann das Aluminium später dunkle Verfärbungen auf den Werkstücken hinterlassen. Außerdem sind die Gleiteigenschaften einer eloxierten Oberfläche deutlich besser.

Hier mal die Links zu den beiden abgebildeten T-Nutschienen, die auch beide über eine Mittenkerbe verfügen und eine sehr gute Qualität zu einem fairen Preis bieten:

1. Aluminium C-Profil, eloxiert, 17x11mm, passend für M8 Schraube, Preis: 1 m = 7,49 zzgl. Versand: https://www.amazon.de/gp/product/B01M0TZST3/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1

2. Aluminium C-Profil, eloxiert, 14 x 10mm, passend für M6 Schraube, Preis: 1 m = 6,90 Euro zzgl. Versand: https://www.amazon.de/gp/product/B06W2N28F6/ref=oh_aui_detailpage_o07_ s00?ie=UTF8&psc=1

T-Nutschienen bohren

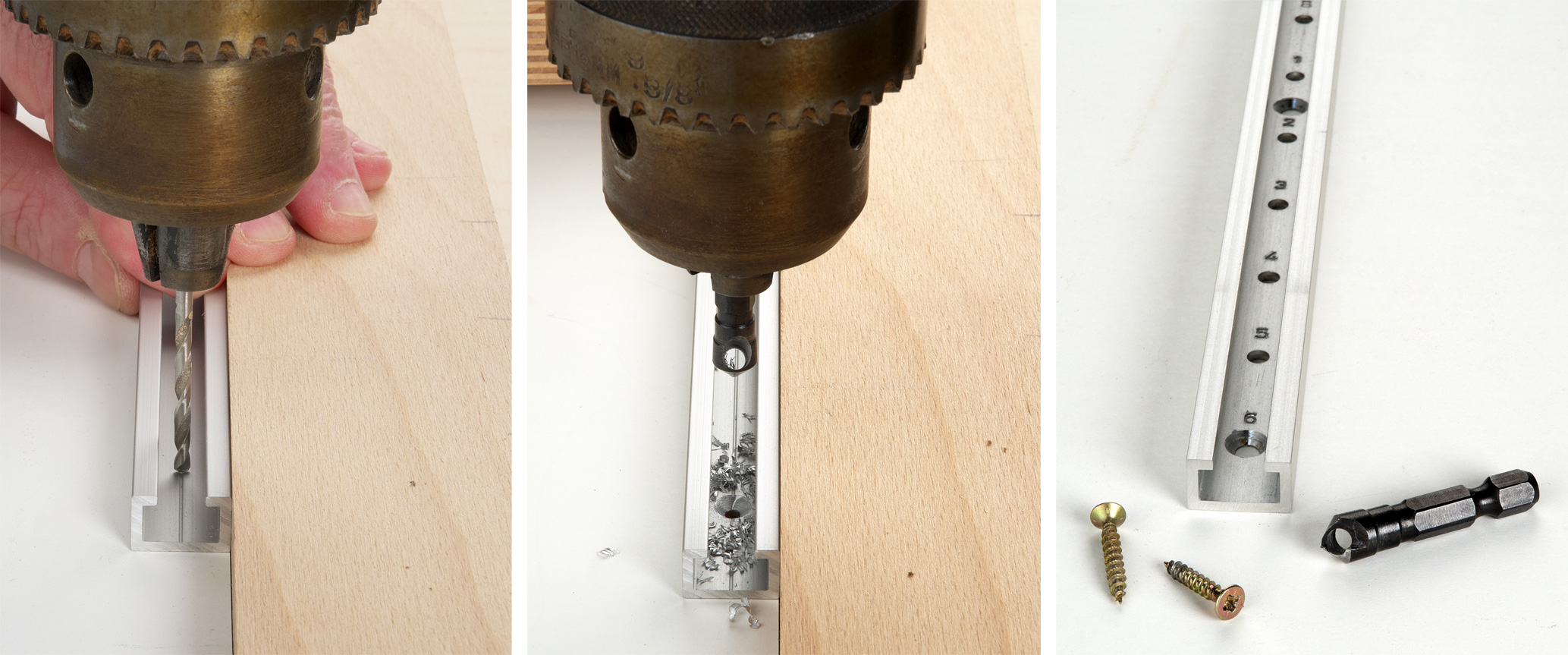

Achten Sie beim Kauf von ungelochten T-Nut-Schienen auch darauf, dass diese im Nutgrund eine durchgehende Mittenkerbe aufweisen. Das erleichtert erheblich die exakt mittige Zentrierung des Bohrlochs (s. Bild links). Leider ist das bei vielen günstigen T-Nutschienen nicht der Fall.

Zur Befestigung der Schienen eignen sich am besten 3 bis maxmal 3,5 mm dicke Senkkopfschrauben. Dazu bohren Sie zuerst mit einem 3 bzw. 3,5 mm Bohrer ein Durchgangsloch (Bild links) und senken es anschließend so tief, dass der Schraubenkopf nicht mehr in der T-Nut vorsteht (Bild mitte). Am besten einen Bohrständer mit Tiefenstopp einsetzen, damit die Senkungen alle gleich und nicht zu tief ausfallen.

Zum Ansenken benutze ich am liebsten einen Querlochsenker, da er eine extrem saubere und gratfreie Senkfläche hinterlässt. Sie können aber auch normale Kegelsenker einsetzen. Wichtig: Der Außendurchmesser des Senkers darf nur maximal 8 mm betragen, sonst passt er nicht in die T-Nut hinein (z. B. Wolfcraft Querlochsenker 8 mm Art. Nr. 4370000 ca. 5 Euro).

Bei der gelochten Aweso-Schiene müssen keine Durchgangslöcher mehr gebohrt werden. Hier kann der Querlochsenker direkt in den nummerierten Löchern angesetzt werden (Bild rechts).

T-Nutschienen fräsen

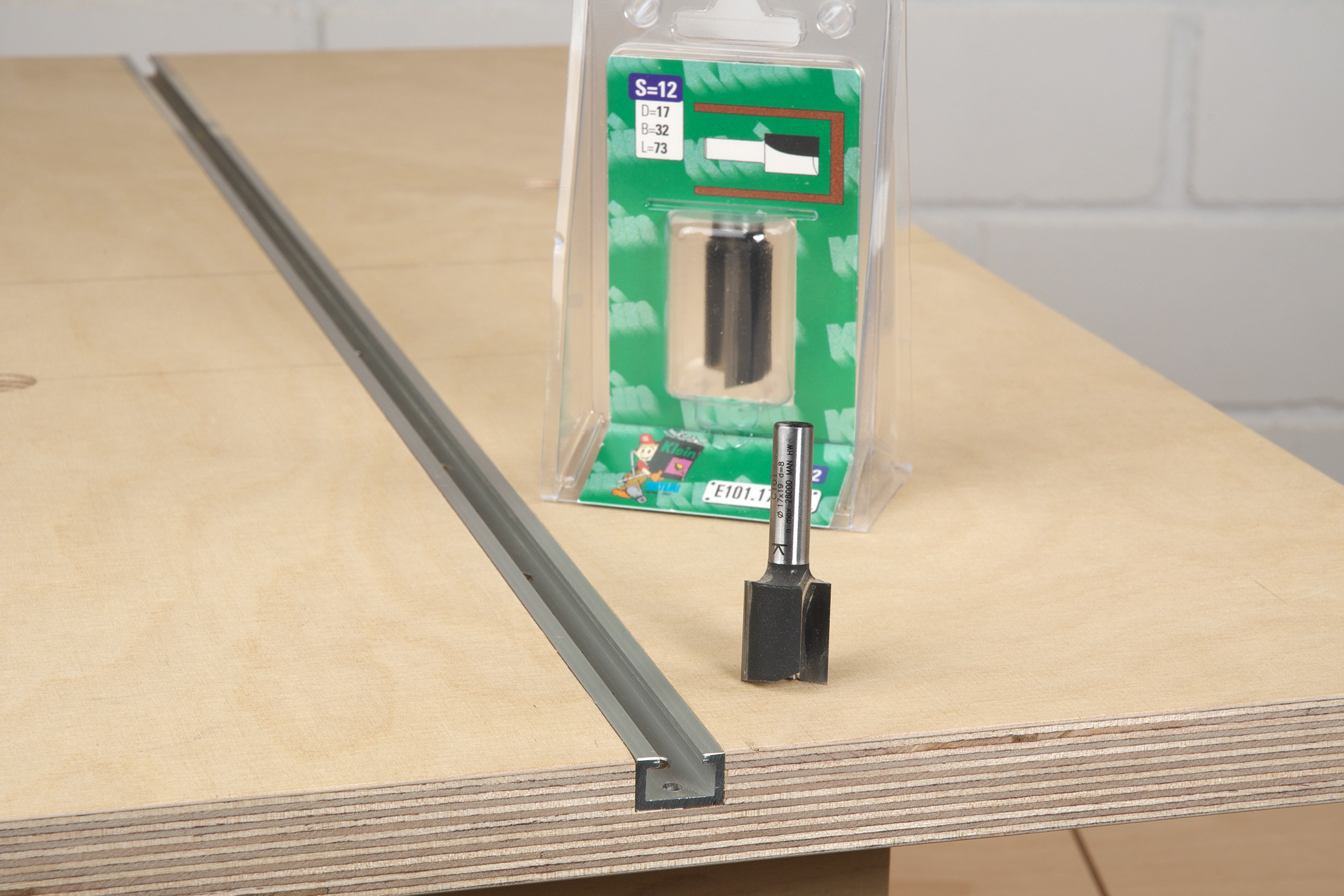

Ein Nutfräser, der genau zur Schienenbreite passt, erleichtert das Einlassen der T-Nutschienen enorm. Hochwertige Nutfräser im Durchmesser von 17 mm, fertigt beispielsweise die Fa. Sistemi Klein - entweder mit 8 oder 12 mm Schaft zu Preisen ab etwa 20 Euro (z. B. erhältlich bei www.feinewerkzeuge.de oder www.systemshop24.de). Angesichts der sehr guten Fräserqualität, die auch spielend mit hartem Multiplex fertig wird, ein wirklich fairer Preis. Die Nutbreite haben Sie damit bereits perfekt passend zur Schiene und müssen dann nur noch die Nuttiefe von etwa 10,5 bis 11 mm (je nach Hersteller der Schienen) in zwei Etappen einfräsen (Zustellung pro Fräsgang maximal 5 bis 6 mm). Dazu ein kleiner Tipp: Versuchen Sie die Schiene möglichst bündig zur Plattenfläche einzulassen oder allerhöchstens 0,1 mm tiefer. Eine zu tief eingelassene Schiene hebt sich bei jedem Anziehen einer Zwinge oder einer Sechskantschraube nach oben und löst dabei irgendwann die Befestigungsschrauben in den Schienen.

Sollte unterhalb der Schiene nicht mehr genügend Plattenmaterial für die Verschraubung zur Verfügung stehen, dann können Sie die T-Nutschiene auch mit einem Zweikomponentenklebstoff (z. B. 2K-Epoxidkleber UHU-Plus) einkleben.

So das wars mal wieder für heute und in zwei Wochen geht es dann um Flügelmuttern, Flügelschrauben und einer extrem günstigen Alternative zu den ovalen Gleitmuttern.

Bis dahin - wie immer - allzeit unfallfreies Holzwerken!

Herzlichst, Ihr

Guido Henn


Wichtiger Hinweis zur Produktneutralität: Ich habe alle hier vorgestellten Produkte regulär und zu den üblichen Konditionen gekauft. Sie wurden mir weder verbilligt noch kostenlos zur Verfügung gestellt. Ich versichere Ihnen eine absolut neutrale Bewertung der Produkte ohne jegliche Einflussnahme von Herstellern oder Händlern.
