Parallelogramm macht Anzeichnen zum Kinderspiel

Das Verteilen gleichmäßiger Positionen für Löcher auf Flächen ist kniffelig. Schnell ist eine Position verschoben, das Gesamtbild sieht unruhig aus.

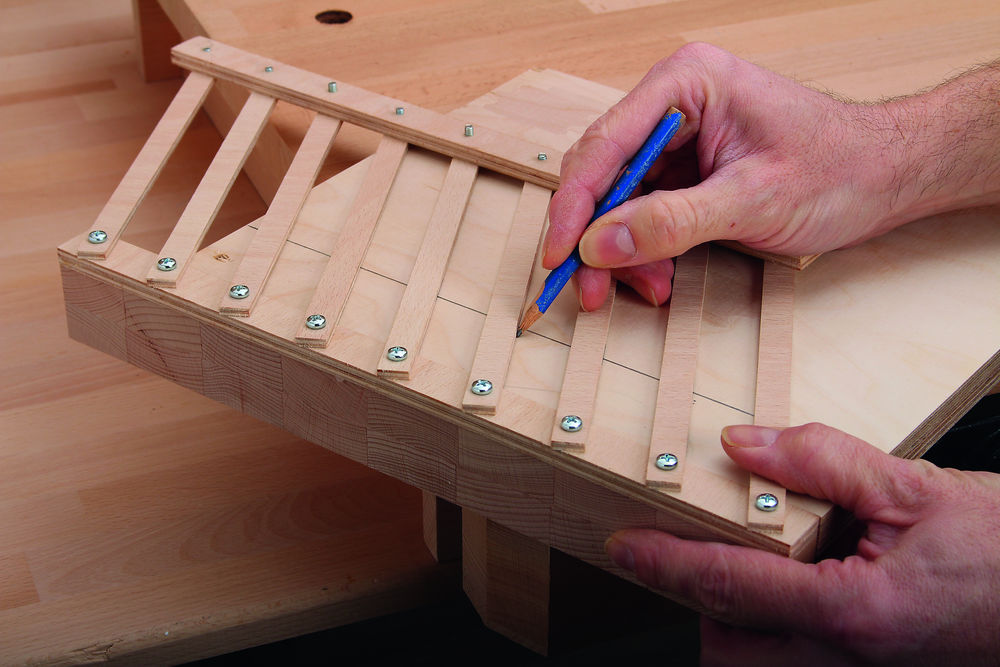

Man müsste etwas haben, das das aufwändige Aufteilen der Strecken weitgehend allein erledigt. Haben wir: ein 350 Millimeter langes Parallelogramm. Wenn die Größe Ihrer zu bohrenden Platte differiert, müssen Sie die Maße proportional anpassen. Sägen Sie zwei Stäbe von 20 x 350 x 4 Millimetern sowie neun Stäbe von 12 x 200 x 4 Millimetern zu. Bohren Sie in die beiden langen Stäbe je neun 3,5-mm-Löcher im Abstand von exakt 40 Millimetern zueinander. Bohren Sie in die Enden der neun kürzeren Stangen je zwei 4-mm-Löcher mit sechs Millimetern Abstand zu deren End- und Seitenkanten. Montieren Sie das Parallelogramm wie auf dem Bild dargestellt. Danach leimen Sie an eine Längsseite noch einen Anschlag ­­– fertig. Zur Anwendung zeichnen Sie einen Strich im Wunschabstand parallel zur Kante an der zu bohrenden Platte. Legen Sie das Parallelogramm an die Kante. Verschieben Sie es nun zur Raute, soweit bis Ihnen der Abstand zueinander gefällt und kreuzen Sie den Parallelstrich wie auf dem Bild dargestellt.
