Oberfrässtation

Mal ein anderer Weg zum stationären Fräsen ...

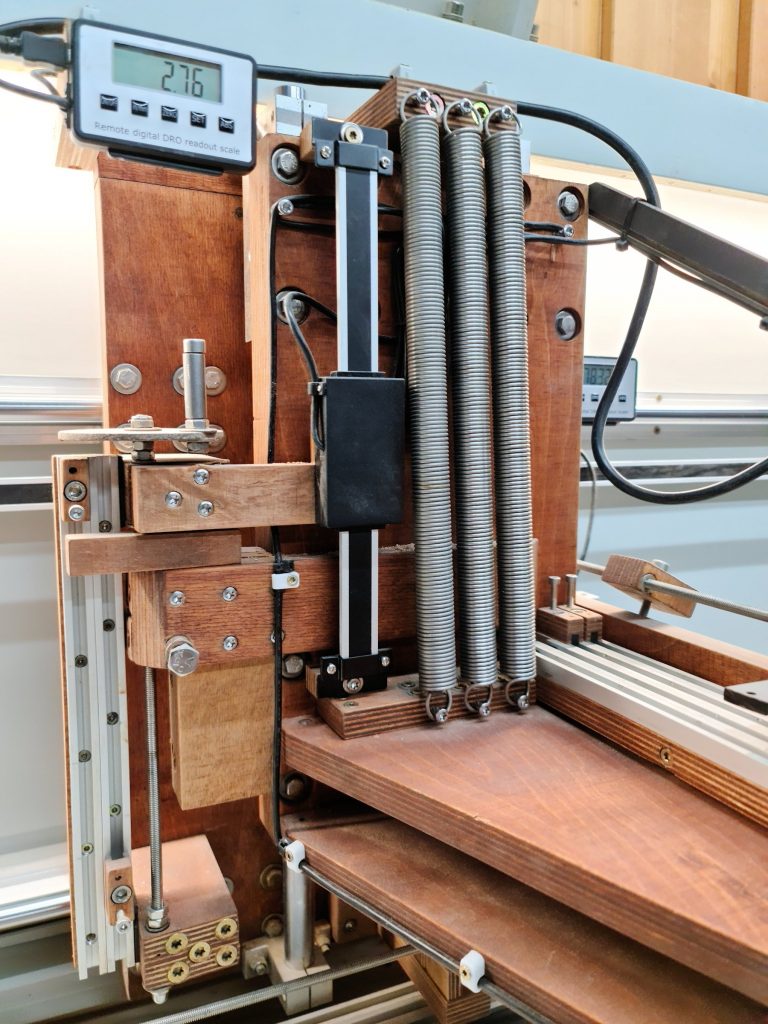

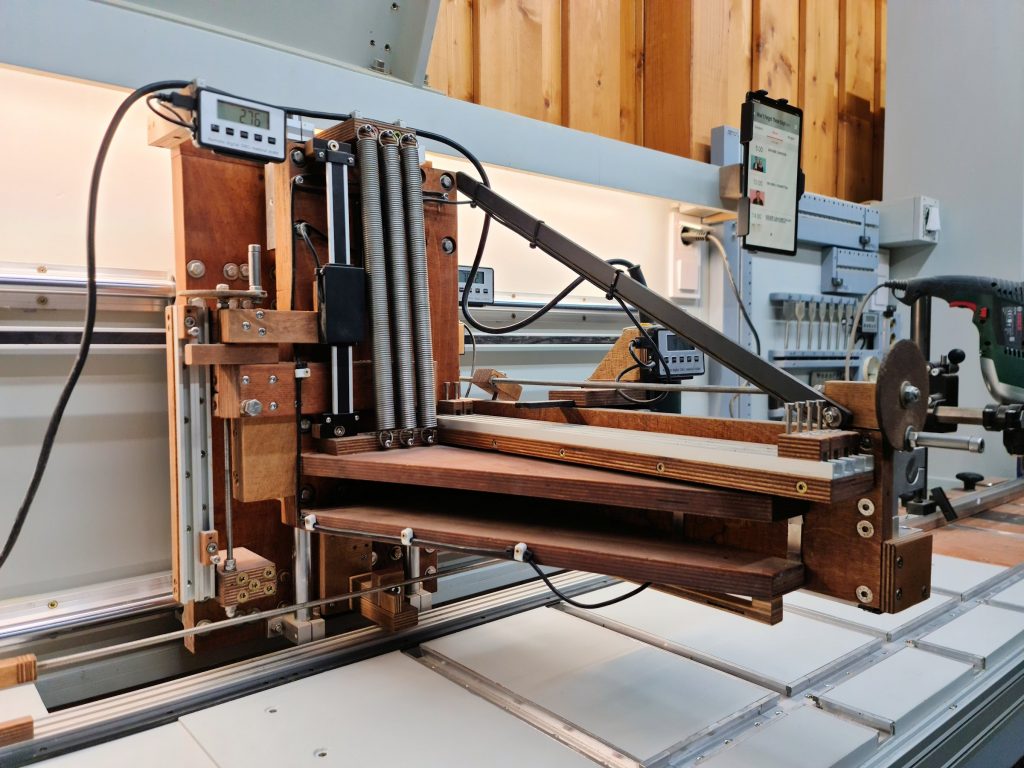

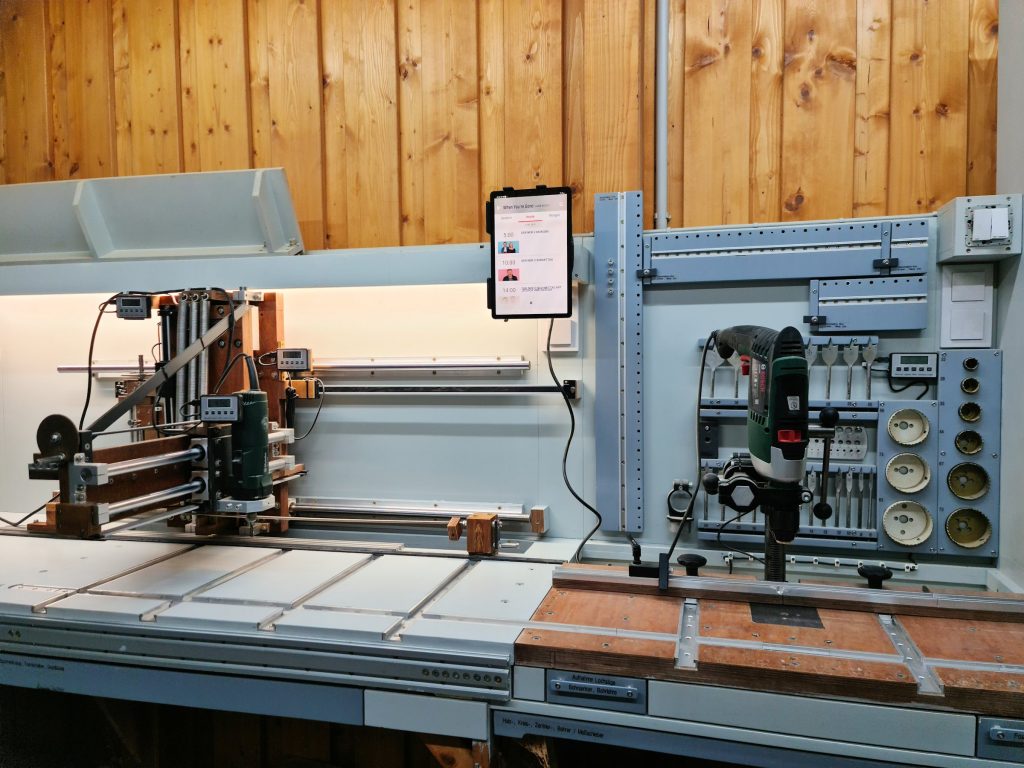

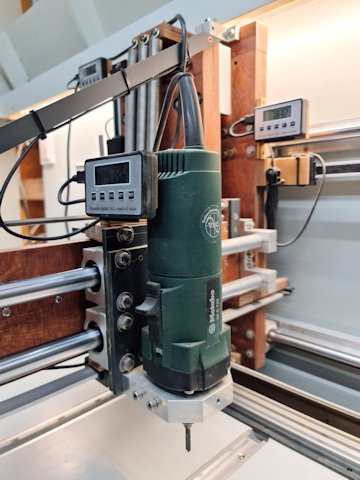

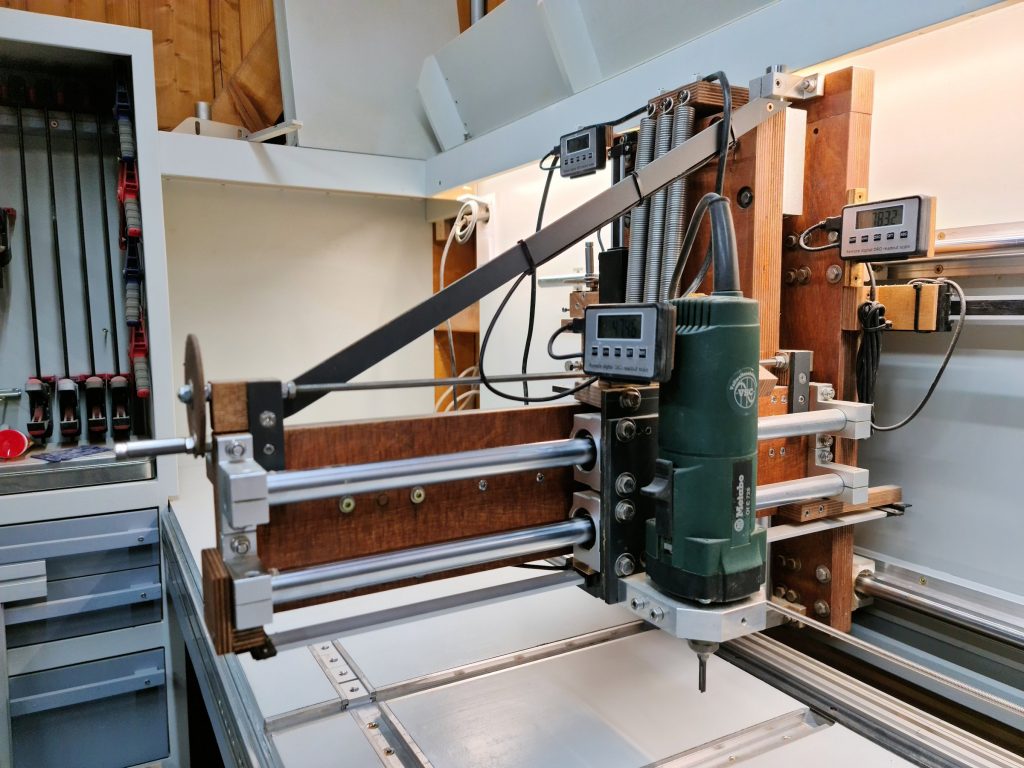

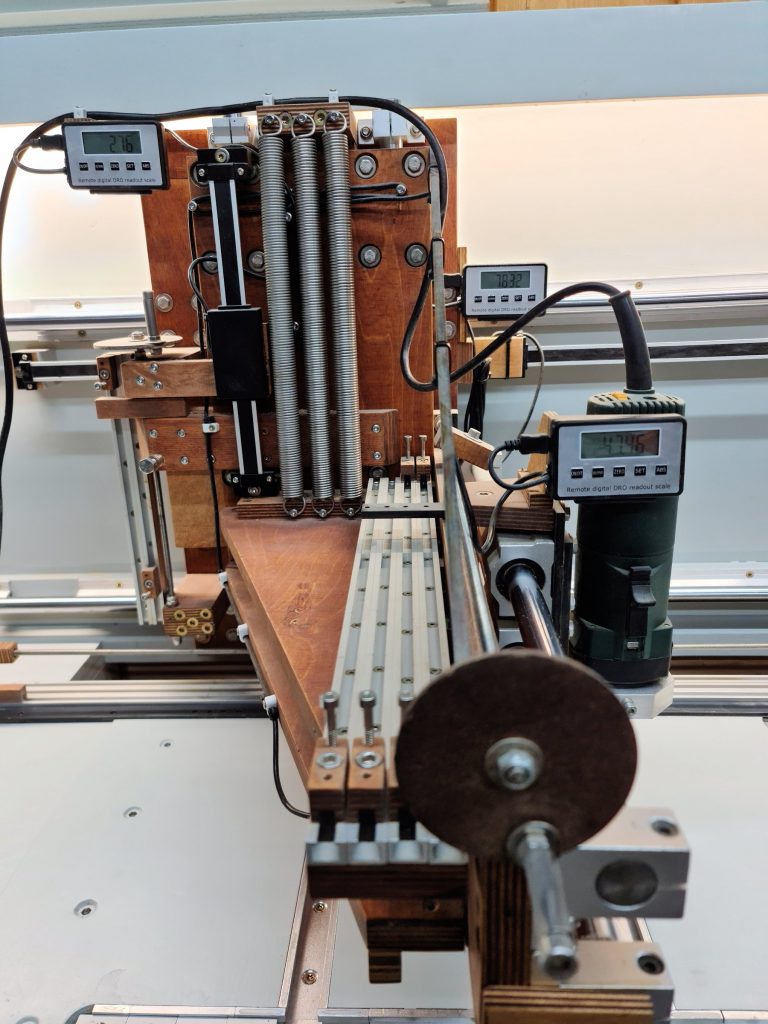

Nach einem Unfall (Rollstuhl) mußte ich mein Hobby etwas umgestalten. Nach 3 Jahren, vielen Umbauten und einigen Erweiterungen ist diese Version eines 3 Achsen Frästisches entstanden. Auch wenn es etwas grob und verbaut aussieht ... die Toleranzen liegen bei max. 0,4 mm und ca. 0,5 Grad. Der Fräsbereich liegt bei (L/B/H) 79 / 43 / 11 cm. Von Hand geführt mit diversen Anschlagschienen, mittels Spindel (M6, Steigung 1 mm) und seit neustem mit digitalen Anbaumeßschiebern. Da die Konstruktion aus Stabilitätsgründen doch recht schwer geworden ist, wird das Gewicht mit 3 Zugfedern ausgeglichen.

Benötigte Zeit

Undefinierte Anzahl in Stunden

Verwendetes Werkzeug

  • Tischkreissäge
  • Kappsäge
  • Tischbohrmaschiene
  • Handwerkzeug

Verwendete Materialien

  • 15 mm Multiplex (Birke)
  • Linearführung auf allen 3 Achsen 2x60/120 cm
  • Gewindestangen M6 mit Kugellagern
  • alle C-Profile M6
  • digitale Anbaumeßschieber 30/60/100 cm
  • 3 Zugfedern a 30 cm
  • alle Schrauben aus V2A
