Mobiler Werkstatthelfer mit Zyklonabscheider

Ein sauberer Arbeitsplatz ist das A und O in jeder Werkstatt – vor allem beim Fräsen und Schleifen. Um Staub effektiv abzusaugen und gleichzeitig flexibel arbeiten zu können, entstand dieses selbstgebaute, mobile Absaugmodul mit integriertem Zyklonabscheider.

Schablonski

5 / 5. 1

ablage Arbeitsplatz Staubsauger Werkstatt Zyklonabscheider

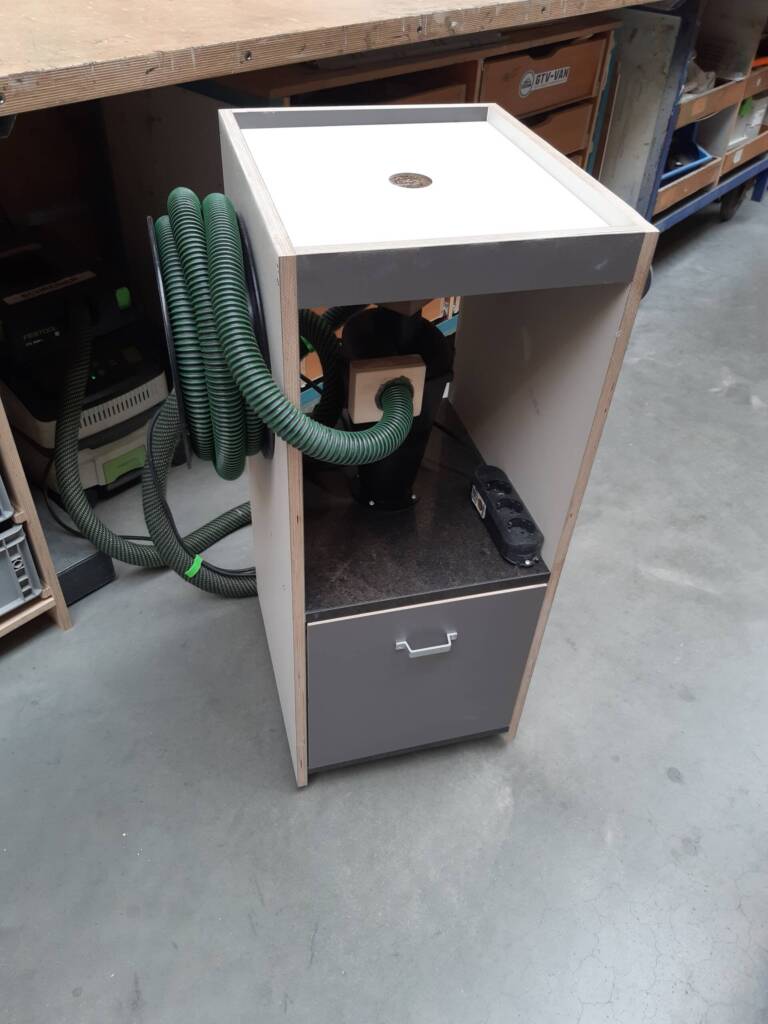

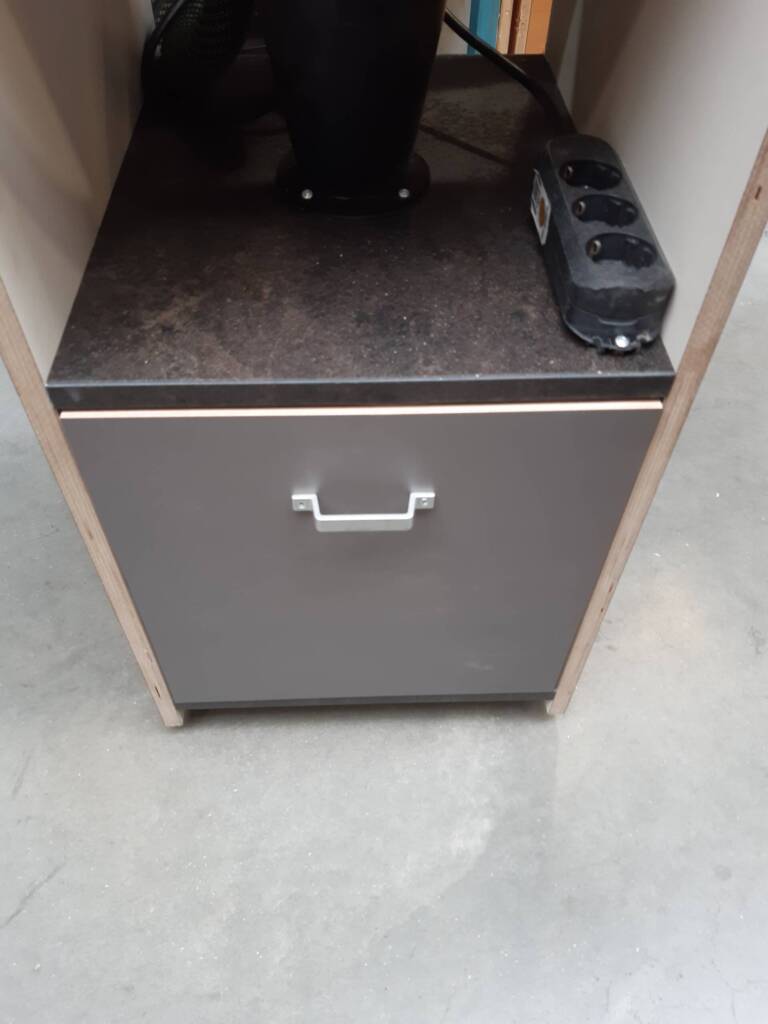

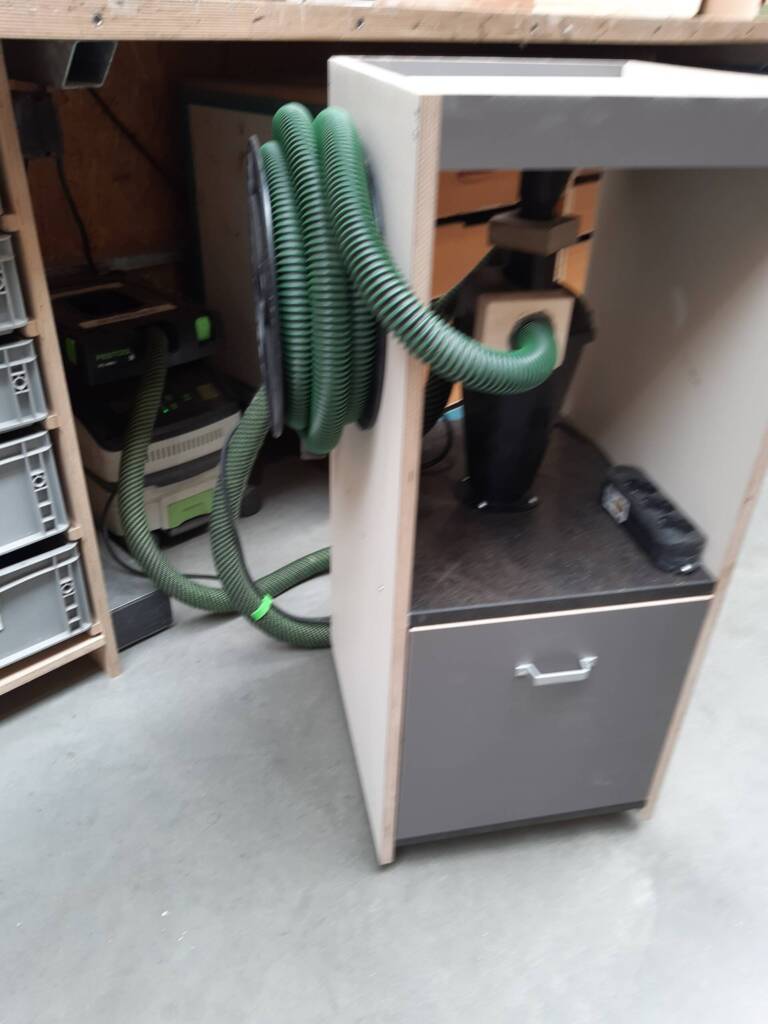

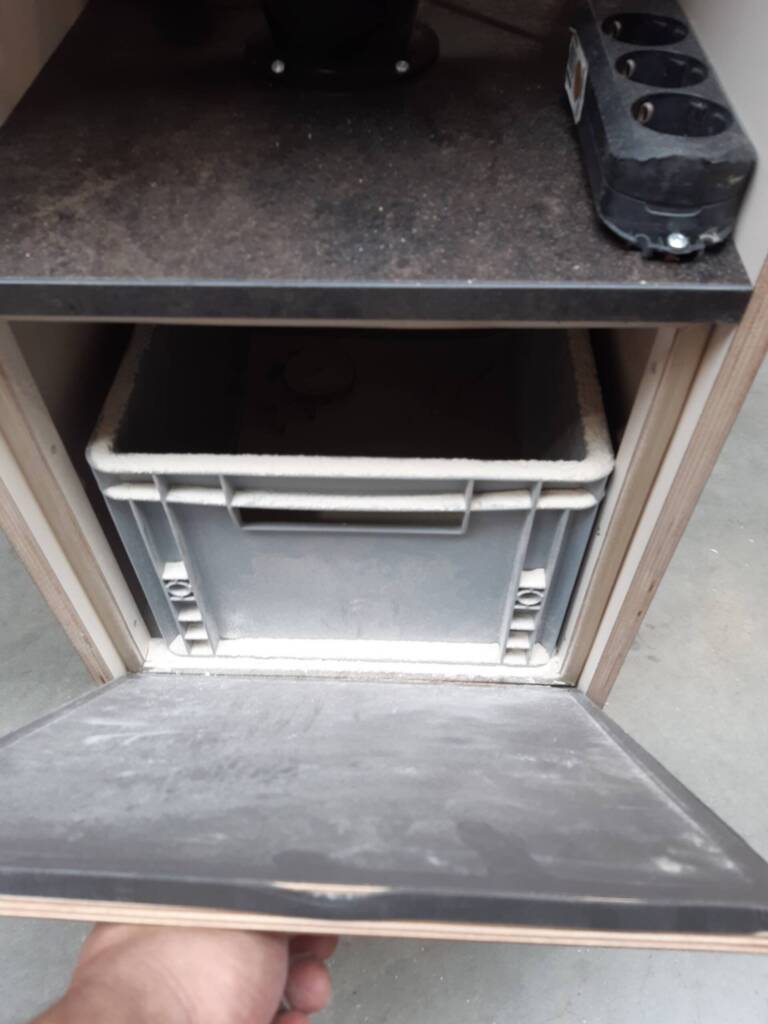

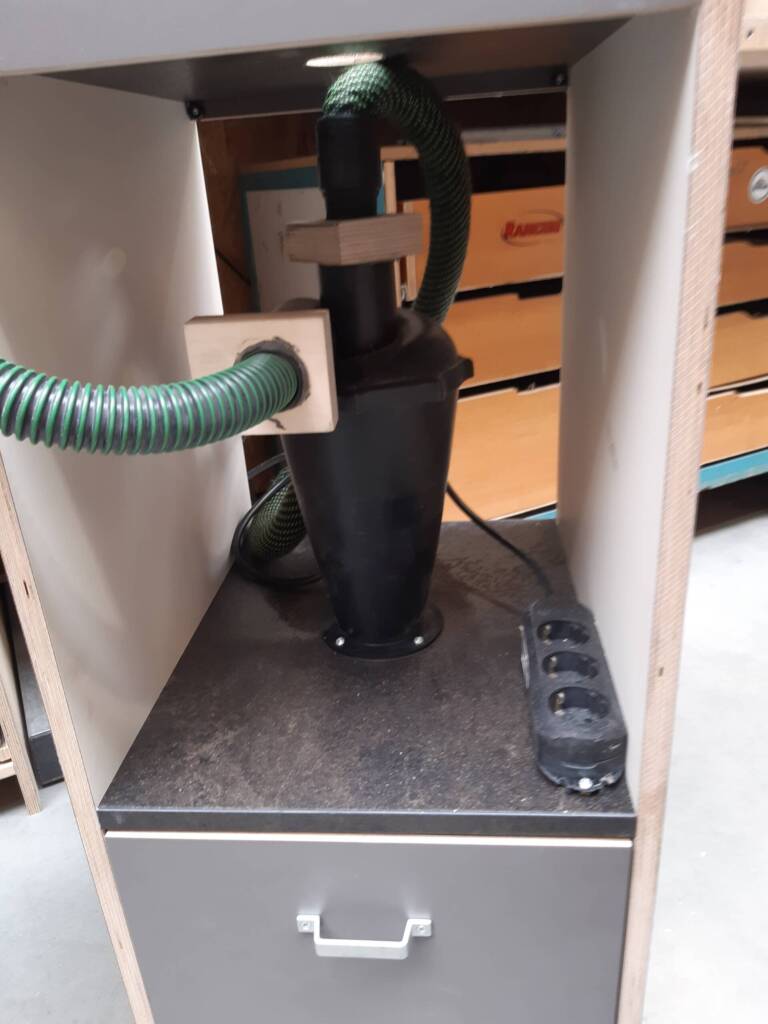

Der Aufbau ist schlicht, aber durchdacht: Auf Rollen montiert, bietet das Möbelstück eine stabile Ablagefläche mit erhöhtem Rand – praktisch für Werkzeuge und Kleinteile. Im Inneren sitzt ein Zyklonabscheider, der grobe und feine Stäube trennt, bevor sie in den Staubsauger gelangen. Der Staub landet sauber in einer herausnehmbaren Eurobox, die sich hinter einer dicht schließenden Klappe verbirgt.

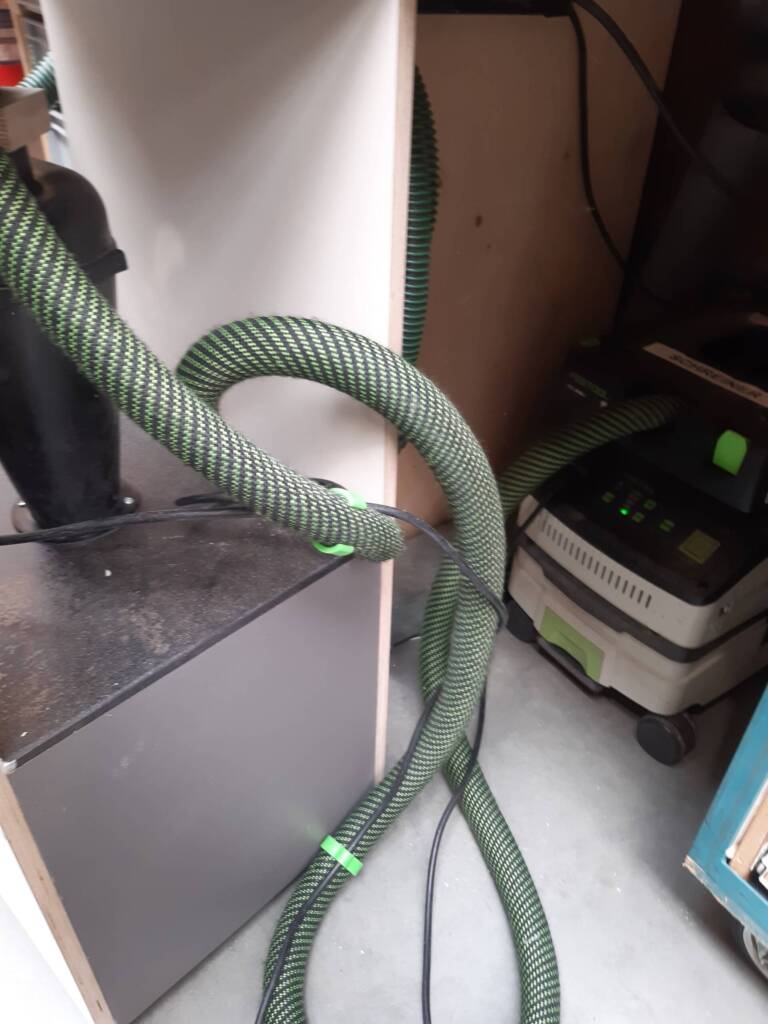

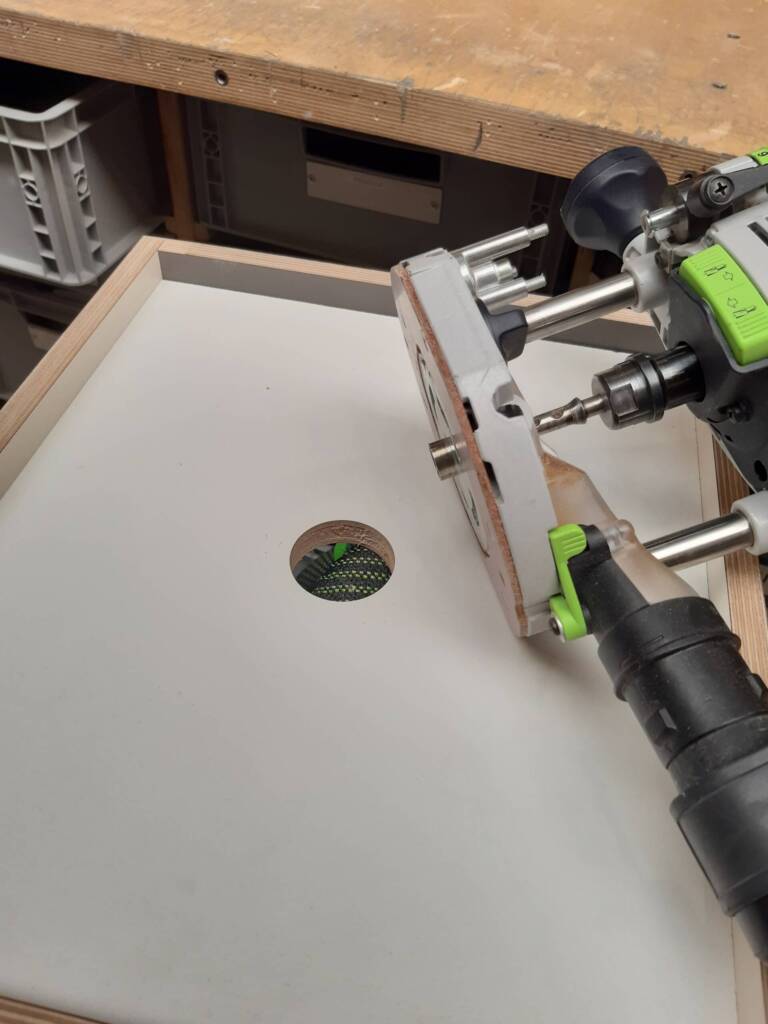

Alle Anschlüsse sind gut erreichbar, eine Steckdosenleiste sorgt für Strom an Ort und Stelle. Der Zyklon lässt sich flexibel mit verschiedenen Geräten verbinden, etwa einer Oberfräse oder einem Schleifer.

Das Ganze spart Platz, hält die Werkstatt sauber – und sieht dabei auch noch dekorativ aus.

Benötigte Zeit: ca 2 je nach Möglichkeit länger
Verwendetes Material
  • Entsprechend Große Resthölzer
  • Multiplex mit HPL beschichtung
  • Tischlerplatte mit CPL Beschichtung
  • Schrauben
  • Kleber/ Sika
Verwendetes Werkzeug
  • Tischkreissäge
  • Ständerbohrmaschine
  • Akkuschrauber
