Doppeldecker II

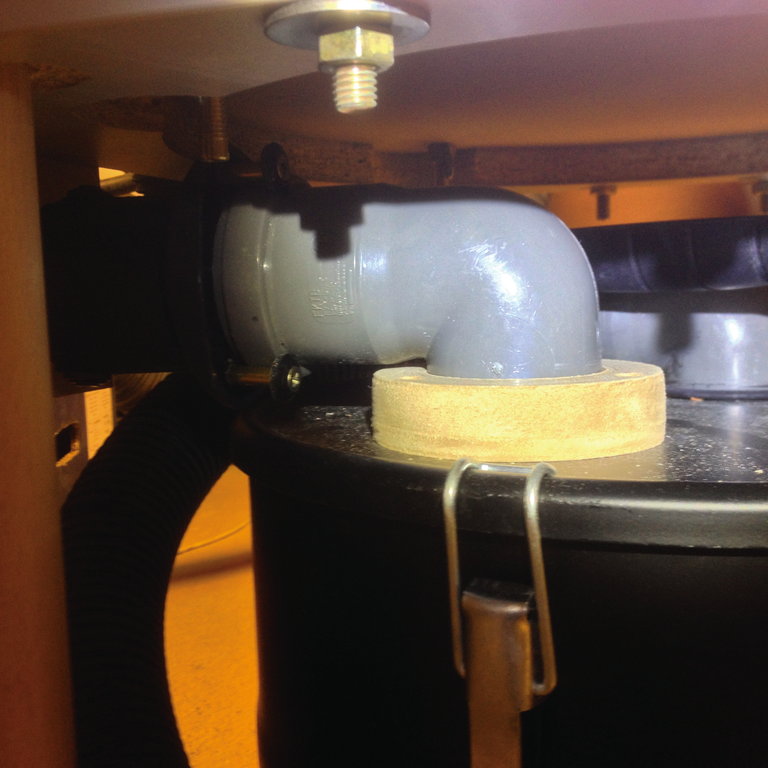

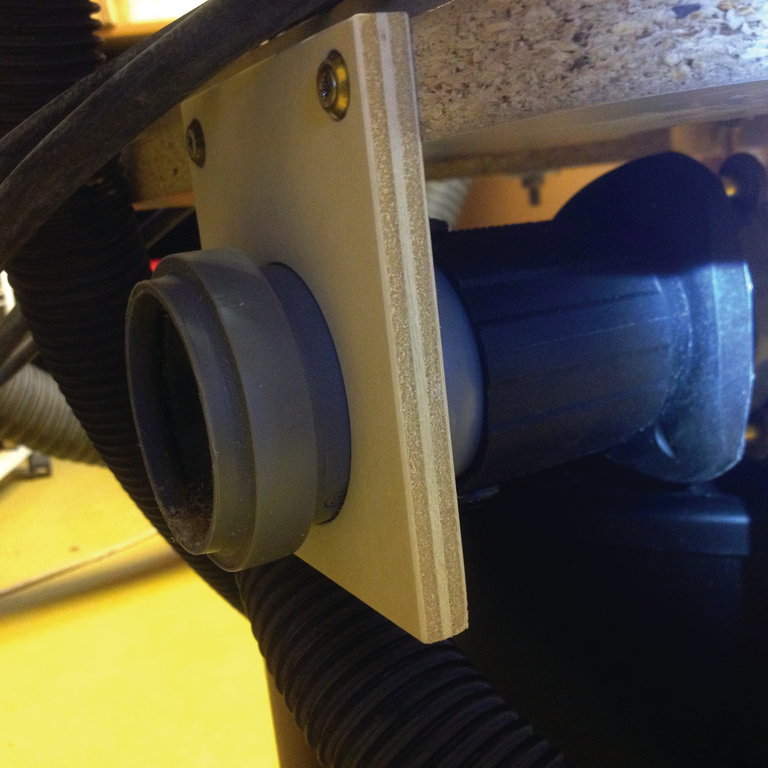

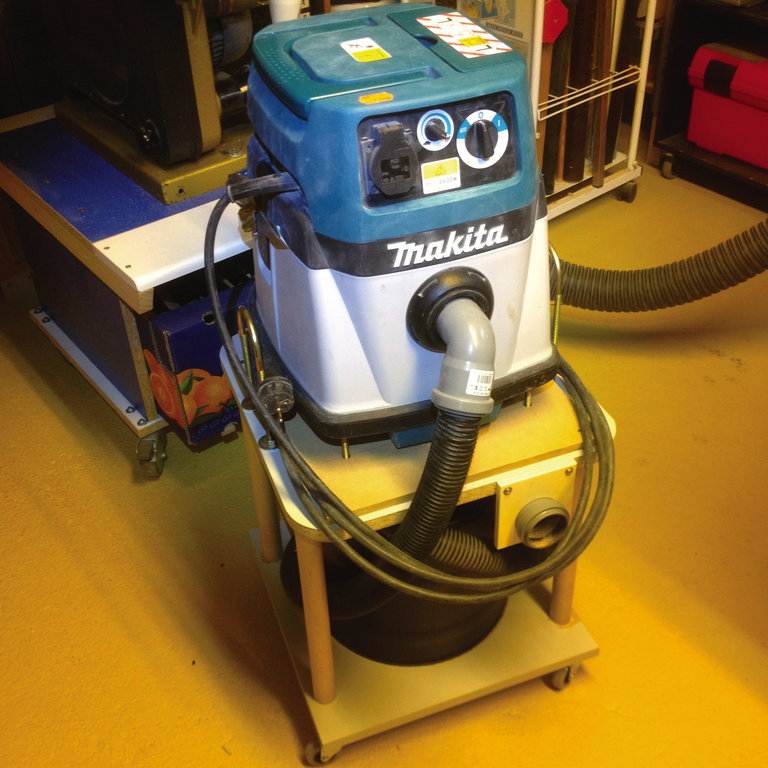

Um 6,5 cm konnten die Rundhölzer nach einer Änderung der Anschlüsse am Vorabscheider gekürzt werden. Die Maße des Unterbaus betragen jetzt ca. 40x40x40cm plus Rollen. Der Anschluss für den Schlauch vom Abscheider zum Sauger wurde durch einen Flansch verstärkt. Das HT-Rohrstück war vorher nur gesteckt. Durch Verwendung des gleichen HT-Rohrstücks für den Saugschlauch ergab sich die verringerte Bauhöhe. Da dieses Teil durch die ständige Bewegung des Saugschlauchs belastet wird, wurde der Anschluss seitlich mit einer Zugentlastung versehen. Die Originalschläuche mussten nicht zerschnitten werden. Sie passen beide, da saugerseitig die Kupplung für beide Durchmesser (Außen-Ø 40 bzw. 50mm) die gleiche ist. Zwei alte Heizkörperkonsolenträger erleichtern den Transport und dienen als Kabelaufwicklung. Der Metallschlauch des Aschesaugers kann nicht mehr verwendet werden, da er nicht flexibel genug ist. Dessen Kupplung und die des Behälters aber schon.

Benötigte Zeit

2 Stunden

Verwendetes Werkzeug

  • ./.

Verwendete Materialien

  • • 4 HT-Rohrstücke HTB-50
  • • 2 Griffe
