Größter Hub in einem Zug: 200 mm -----
Ausladung: 215 mm -----
Größter Abstand zwischen Maschinenhalter
und Bohrtisch: 660 mm -----
Abmessungen des Bohrtisches: 280 x 420 mm -----
Ständersäule: Stahlrohr Ø 65 mm, Wanddicke 4,5 mm,
Höhe 480 mm -----
Bohrungsdurchmesser des Maschinenhalters: 65 mm --
Masse: ca. 50 kg --

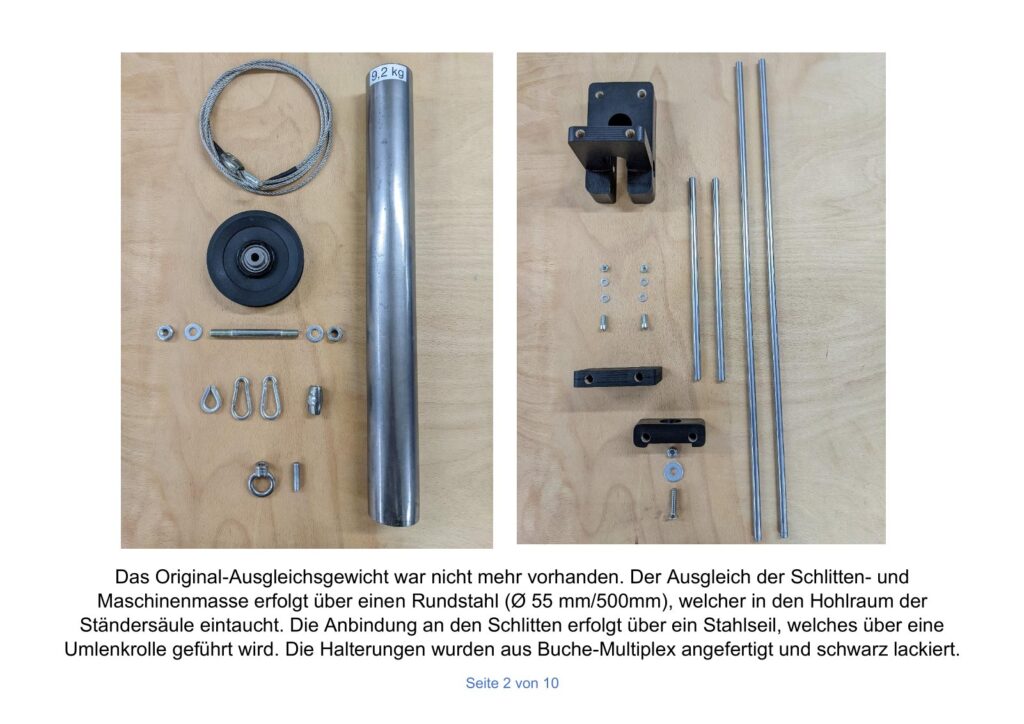

(Bohrtisch 13,5 kg, Ausleger/Ständer 8,6 kg, Ständersäule 3,1 kg, Schlitten 6,3 kg, Ausgleichsgewicht 9,2 kg, sonstige Teile ca. 10 kg) -----
Herstellungsjahr: 1978 -----
Made in Germany -----
Aus dem Original-Prospekt:
„Die Kombination einer leistungsstarken Bohrmaschine mit dem Tischbohrständer B23 entspricht der Leistung und Genauigkeit einer Ständerbohrmaschine bis 23 mm Bohrleistung“ -----
Die Schlittenbewegung erfolgt in Schwalbenschwanzführungen durch Zahnstangenvorschub.
Die Regulierung des Vorschubgefühls geschieht durch Änderung des Drucks der Schlittenführung. -----

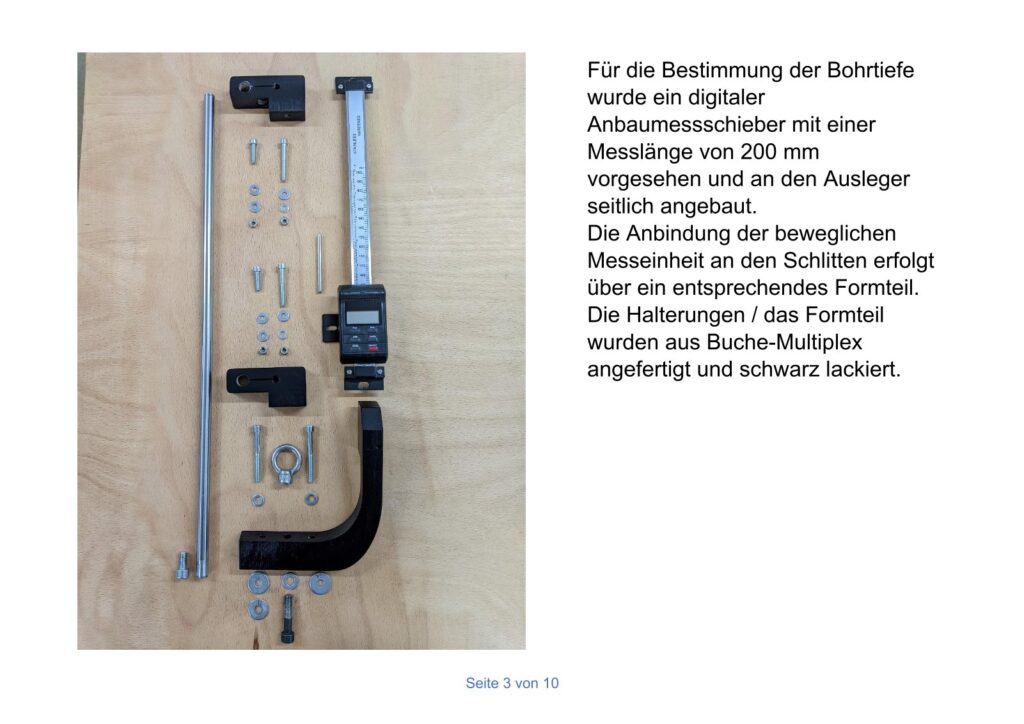

Mit einem von Hand feststellbaren Tiefenanschlag kann die Bohrtiefe schnell und sicher eingestellt werden. -----

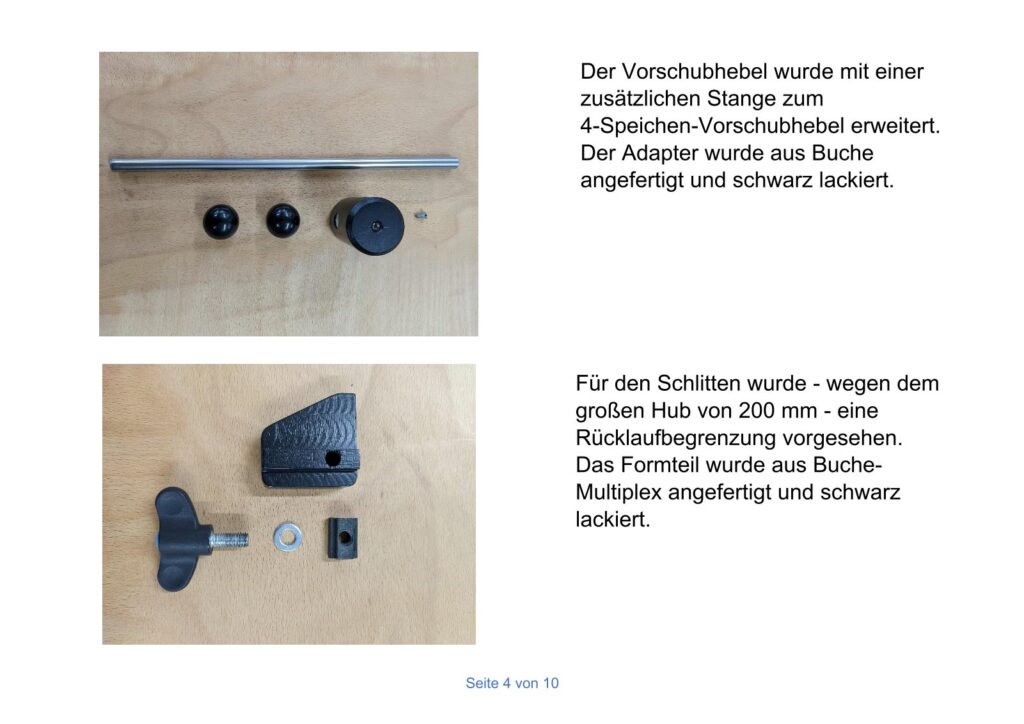

Der große Hub von 200 mm in einem Zug vermeidet häufiges Verstellen des Auslegers. -----
Wenn beim Bearbeiten sperriger Stücke der Ausleger verstellt werden muß, so kann dies rasch und leicht durch einen in die Säule eingreifenden Verstelltrieb geschehen. -----

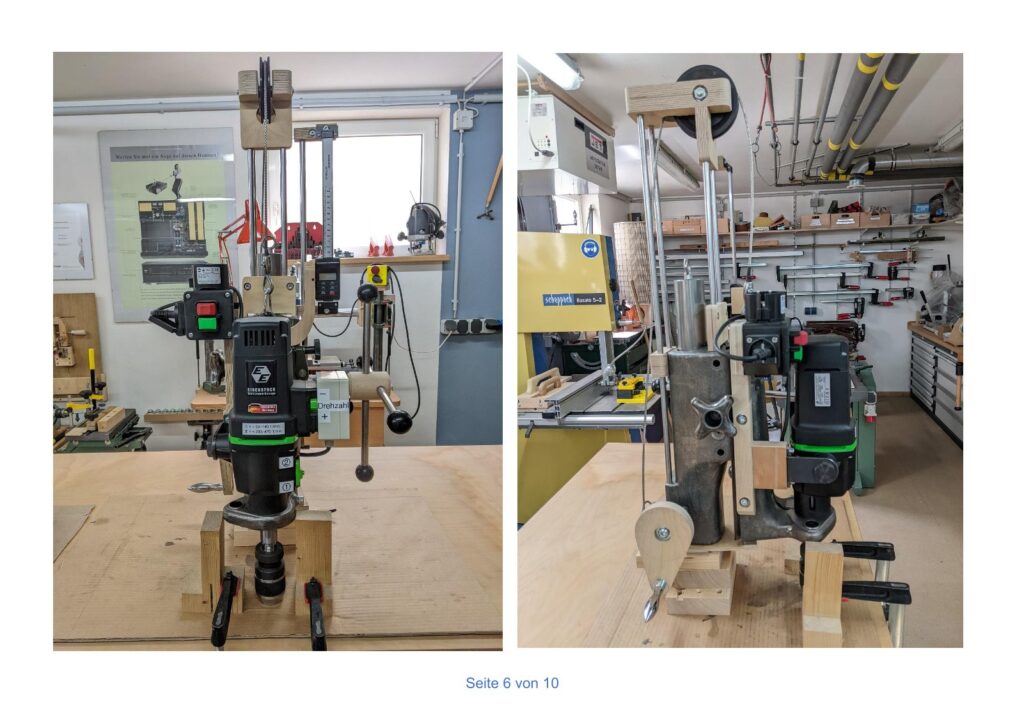

Eibenstock Handbohrmaschine EHB 32 / 2.2 R R/L -----
Technische Angaben:
Leistungsaufnahme: 1800 Watt -----
Nenndrehzahlen: 60 – 140 und 200 – 470 1/min -----
Sanftanlauf, Temperatur- und Überlastabschaltung -----
Mechanische Sicherheitskupplung -----
Drehzahlregelung und Konstanthaltung -----
Drehmomentregelung -----
Rechts – und Linkslauf -----
Werkzeugaufnahme: MK 3 -----
Spannhalsdurchmesser: 65 mm -----
Masse: 6,5 kg -----
Made in Germany -----

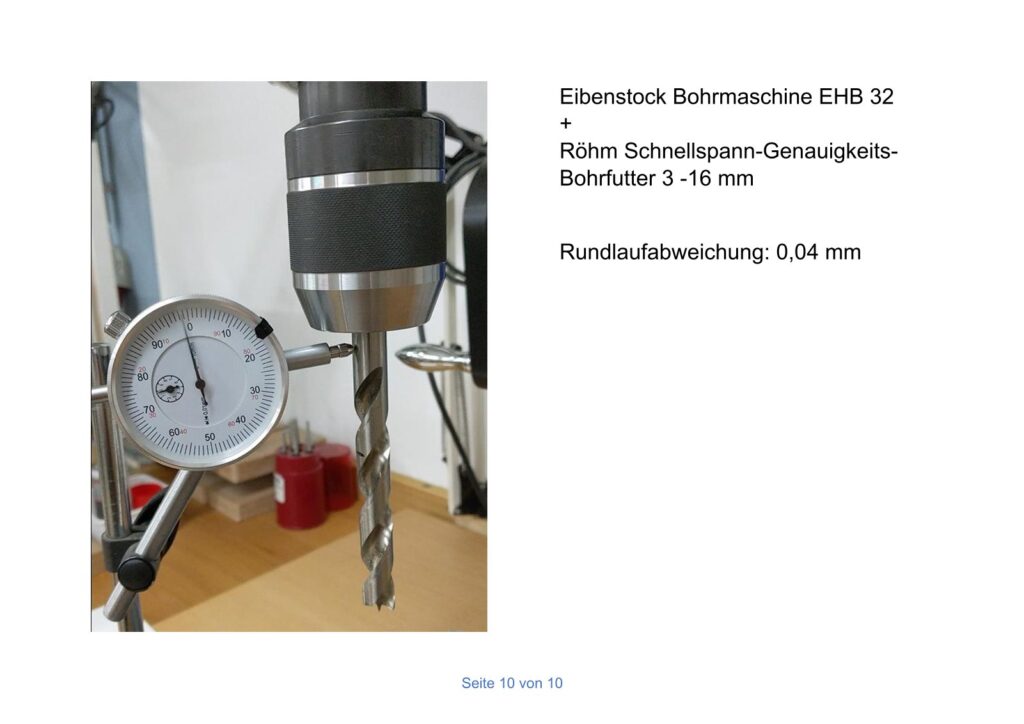

Bohrfutter: Röhm Schnellspann-Genauigkeits-Bohrfutter,
Aufnahme B16, 3,0 – 16 mm
