Neben den Holzarbeiten in der Freizeit muß auch ein wenig Geld verdient werden. Hierzu verwende ich zum Transport der Materialien überwiegend sogenannte Euroboxen aus dem Baumarkt. Um diese nicht tragen zu müssen, plante ich ein Transportgestell in Form und Funktion einer Sackkarre.

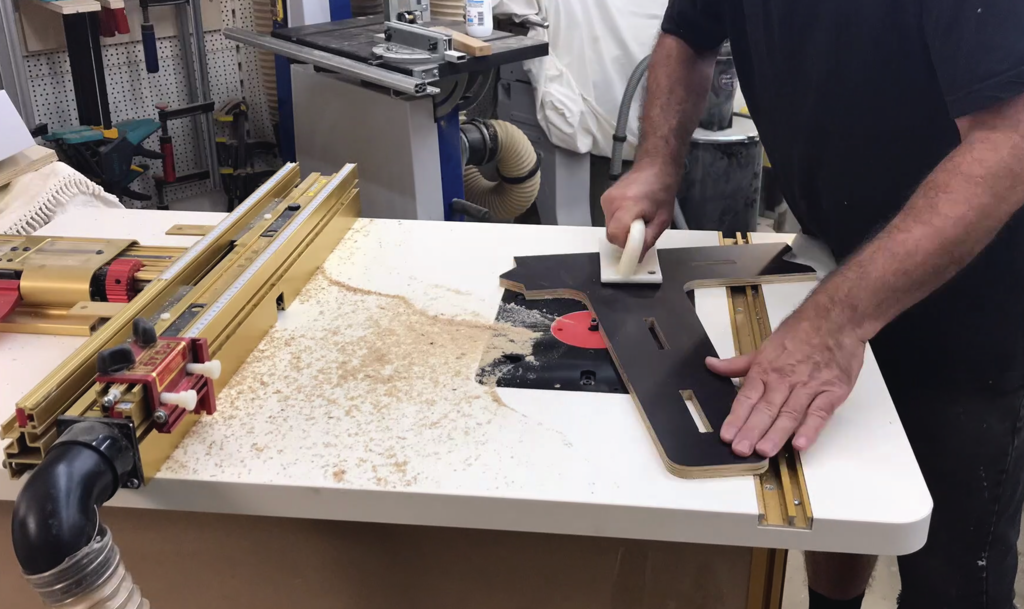

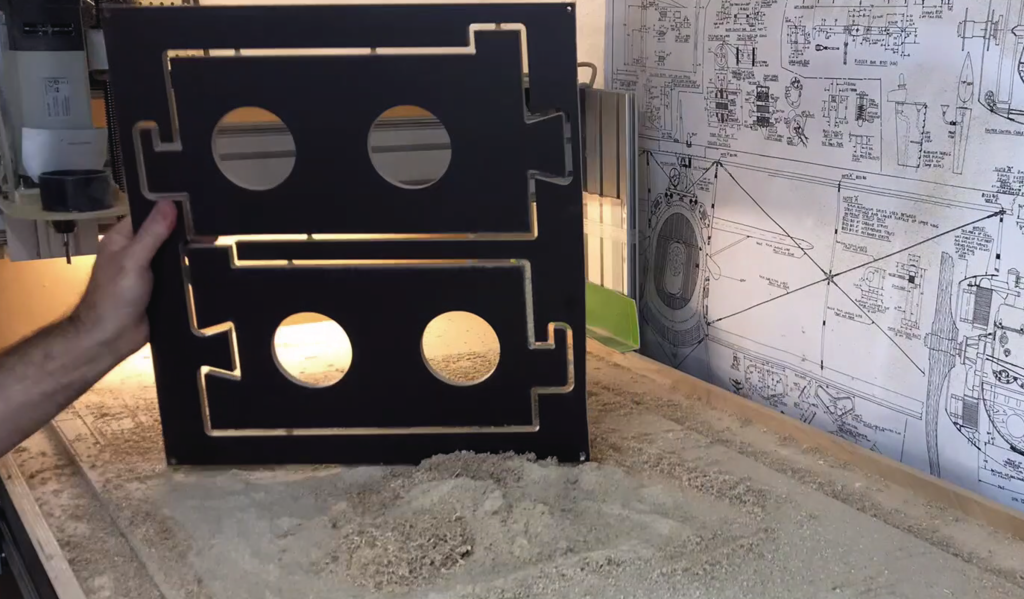

Das Transportgestell besteht aus 12mm Siebdruck-Platten. Mit Hilfe eines CAD Programms habe ich das Projekt geplant. Auf der CNC-Fräse sind alle Holzteile erstellt worden, auf der Tischfräse wurden die Haltestege bündig gefräst.

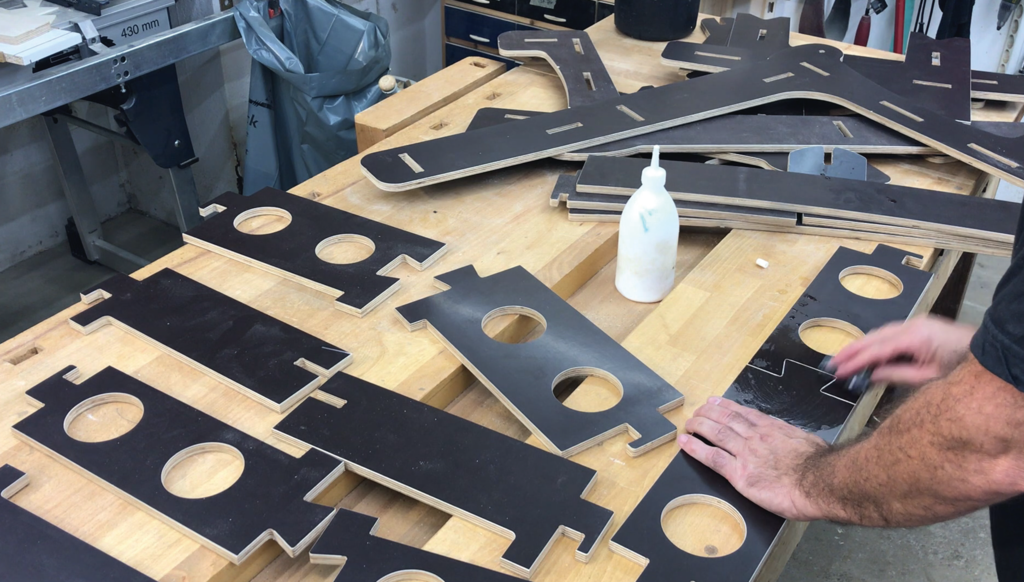

Mehrteilige Bauteile werden verleimt, die ganze Konstruktion wird nur gesteckt; sie so jederzeit änderbar, weil zerlegbar.

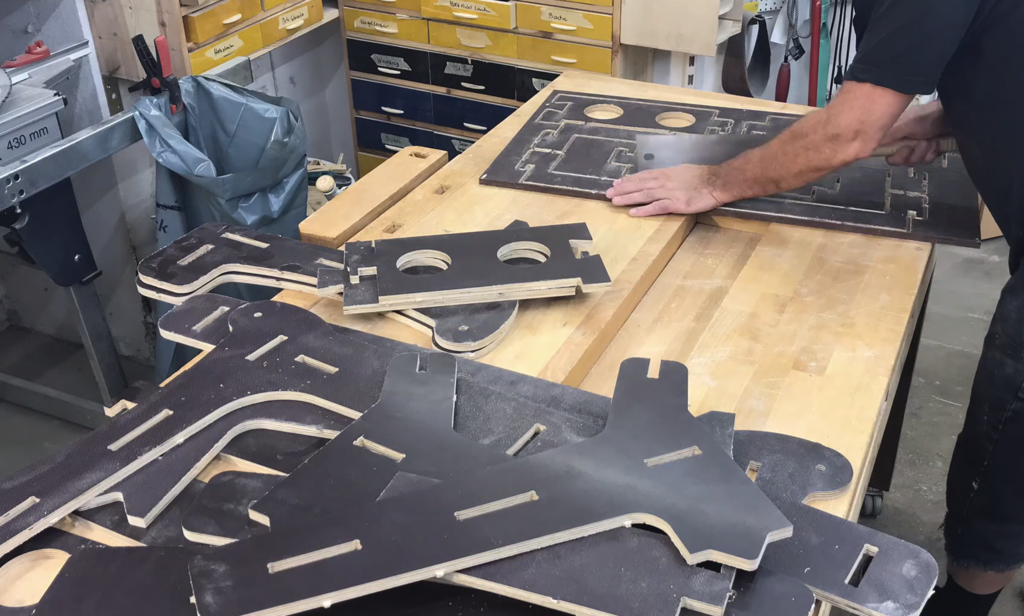

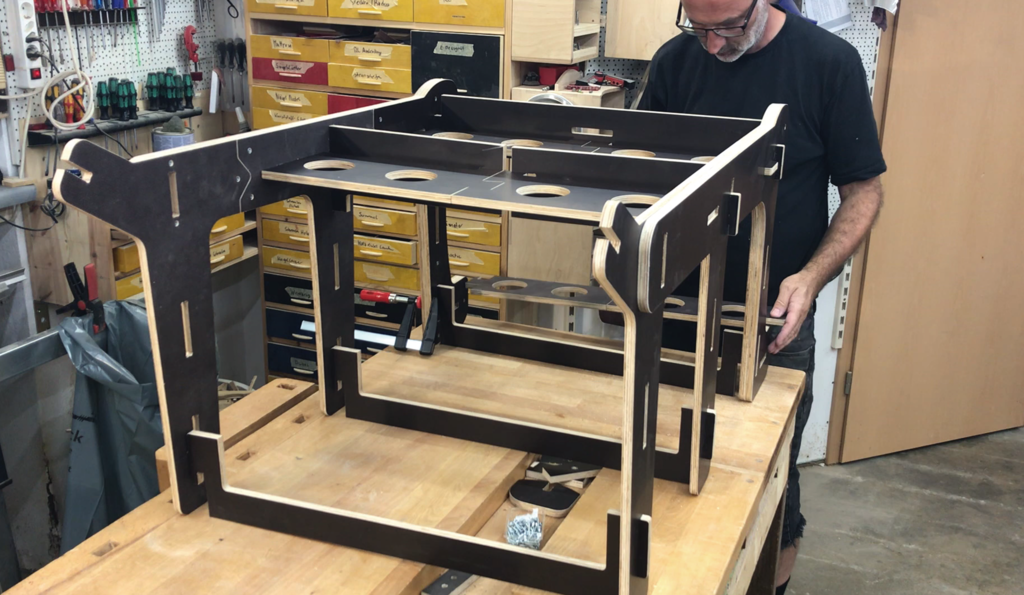

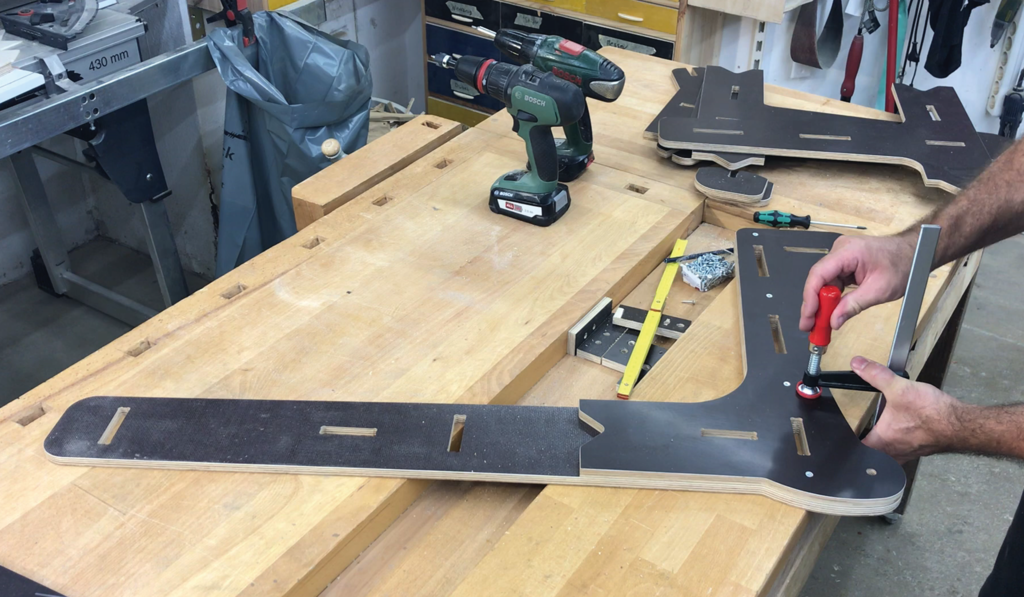

Nachdem die Passgenauigkeit geprüft war, konnte die Montage des Puzzles erfolgen. Die Seitenteile sind zur Aufnahme der Lasten, aufgedoppelt. Diese Aufdopppelung ist verschraubt. Böden, Querstreben und Griff sind nur gesteckt, halten selbstständig. Nur der griff ist mit zwei Schrauben gesichert.

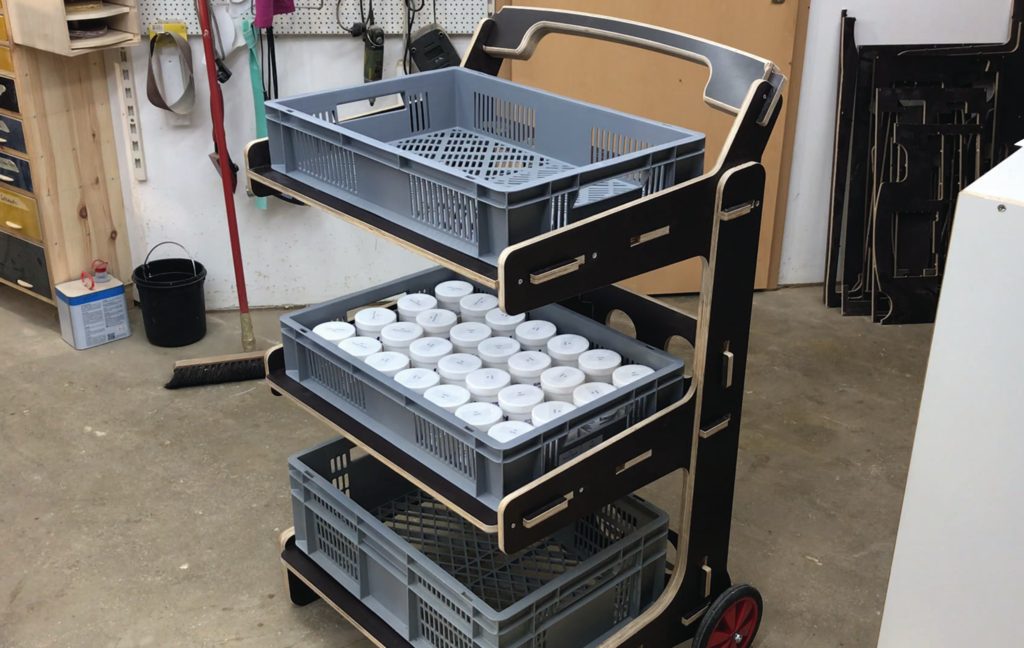

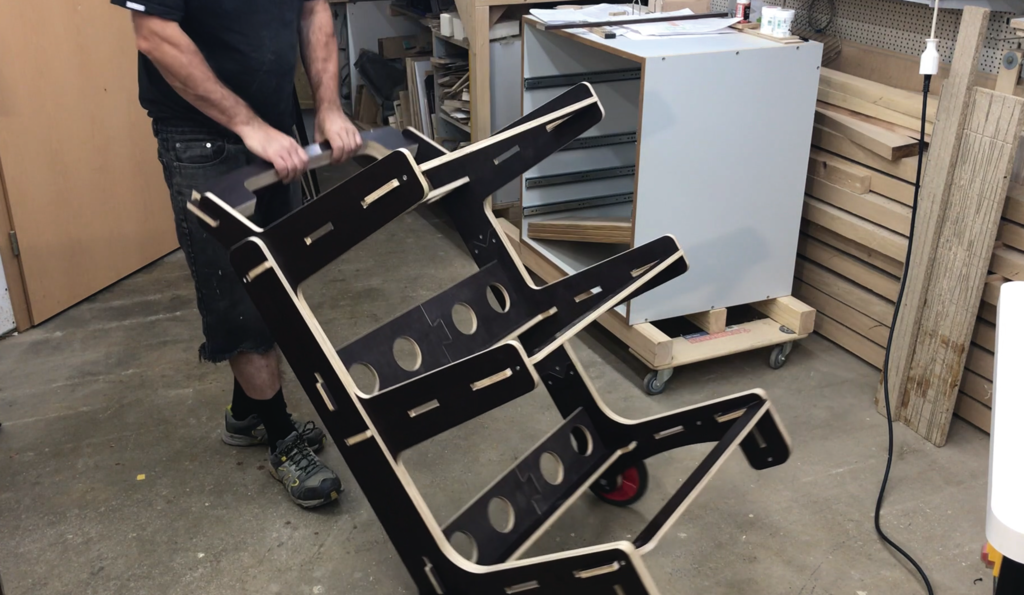

Nach der Montage der Räder werden probehalber die Boxen eingeschoben. Die Schnittflächen der Bauteile werden mit Schnellschliffgrundierung eingestrichen.
Arbeitszeit ohne Maschinenzeit
Benötigte Zeit
4 Stunden
Verwendetes Werkzeug
CNC Programm, CAD Fräse,
Verwendete Materialien
5qm Siebdruckplatte 12mm
