Zwingen mal anders

Die meisten Tischler dürften sie gut kennen, die "Klemmsia Zwinge". Sie ist preisgünstig, leicht und reicht für viele Spannaufgaben aus. Es gibt diese Zwinge nun schon seit fast hundert Jahren. Leider führt sie inzwischen auch ein Schattendasein. Sie mutet vielleicht ein wenig altmodisch an im Vergleich zu heutigen Einhand- oder Klemmzwingen aus Kunststoff. Schaut man aber mal genauer hin, zeigen sich so manche Vorteile.

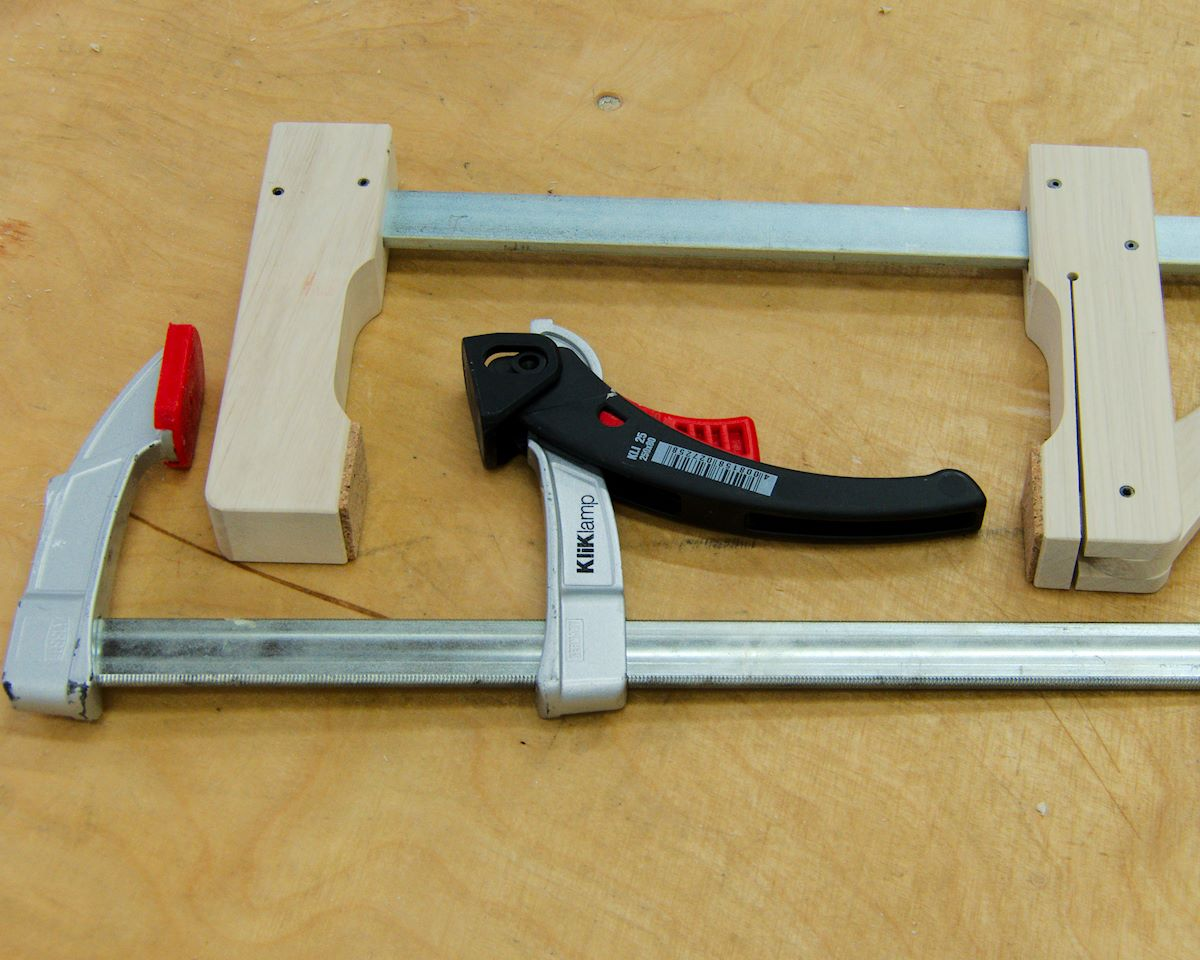

Es müssen nicht immer Hightech Werkstoffe sein. Manchmal ist unser Lieblings Werkstoff Holz auch eine gute Wahl für Zwingen.

Es müssen nicht immer Hightech Werkstoffe sein. Manchmal ist unser Lieblings Werkstoff Holz auch eine gute Wahl für Zwingen.

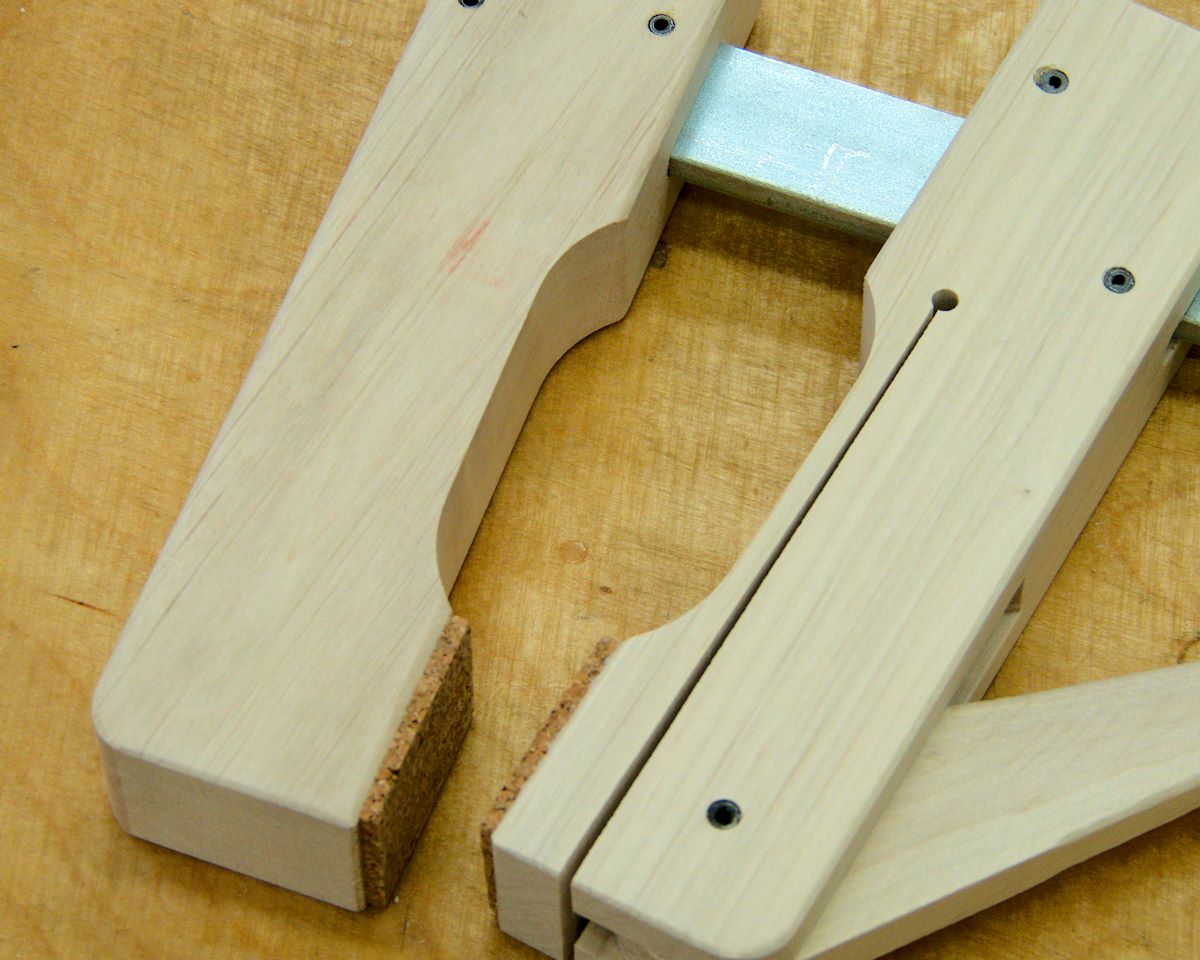

Viel Holz und wenig Metall. Auflagen aus Kork machen Zulagen überflüssig.

Viel Holz und wenig Metall. Auflagen aus Kork machen Zulagen überflüssig.

Natürlich kann man mit Klemmsia Zwingen verleimen. Nicht immer benötigt man einen enorm hohen Druck auf die Leimfläche. Zulagen kann man sich sparen, da die Spannflächen der Zwingen mit Kork belegt sind. Die angenehm leichten Zwingen lassen sich sehr gut ansetzen. Klemmsia Zwingen sind darüber hinaus auch sehr preisgünstig. Mit den einzeln erhältlichen Spannarmen kann man die Zwingen auch als Kantenzwinge nutzen.

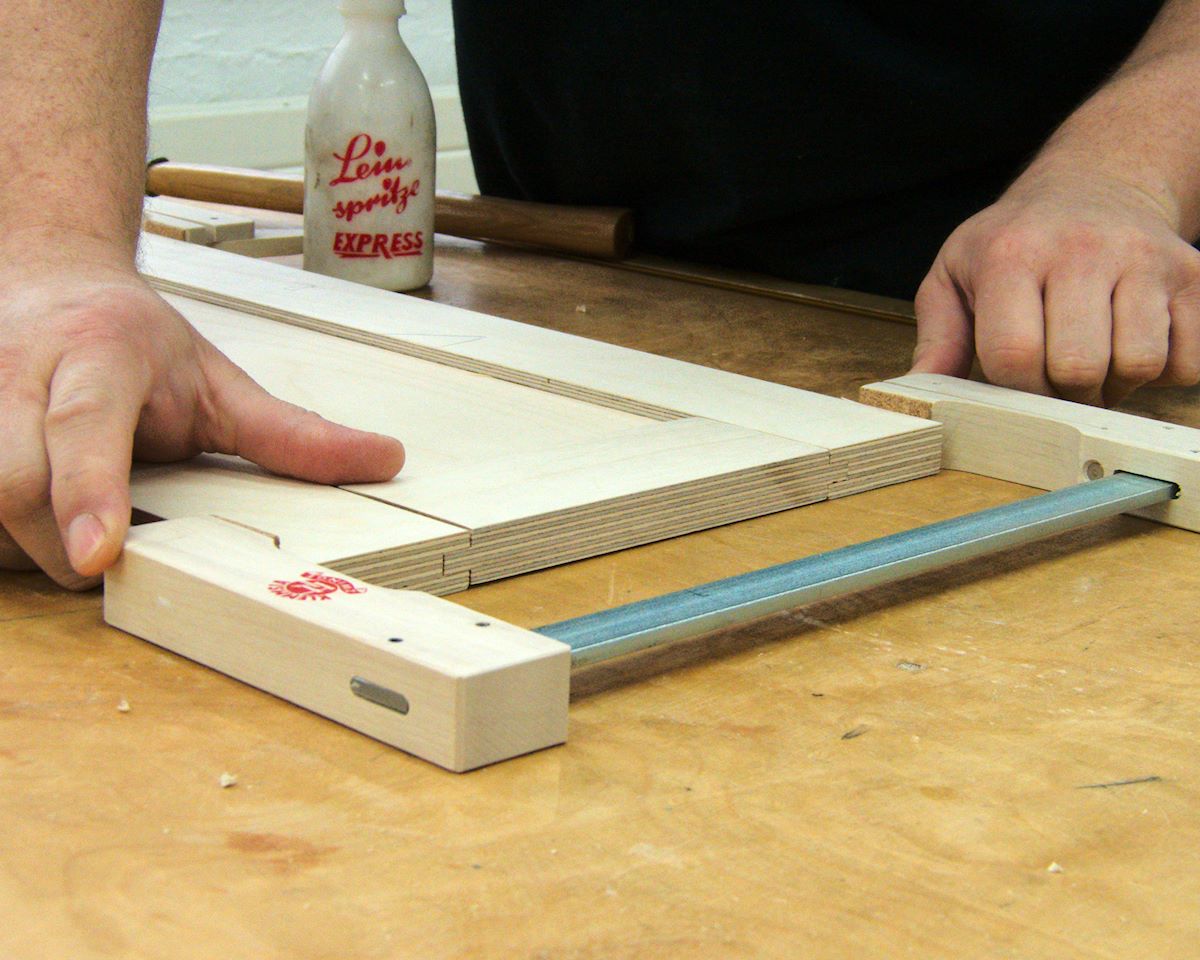

Für viele einfache Verleimungen reicht der Anpressdruck vollkommen aus.

Für viele einfache Verleimungen reicht der Anpressdruck vollkommen aus.

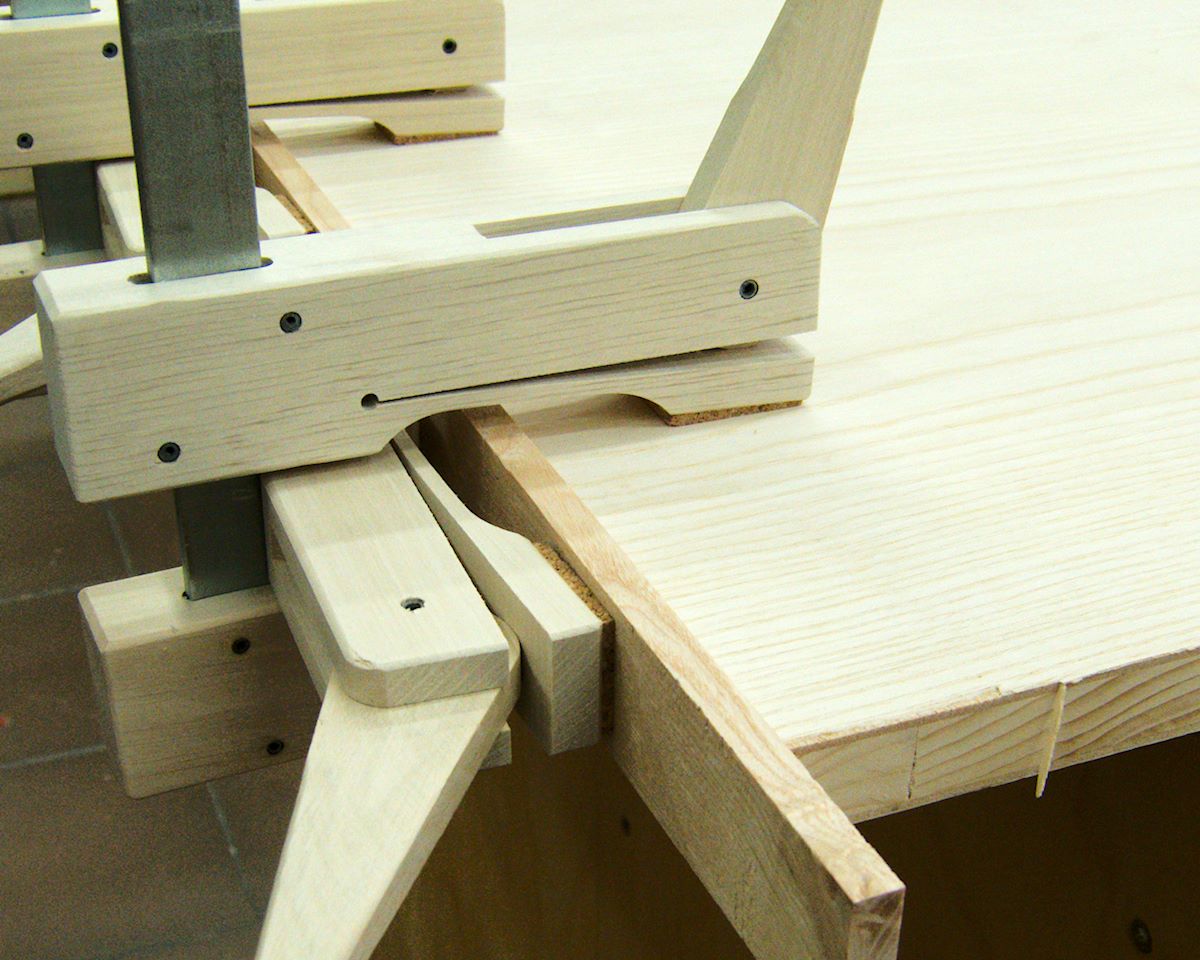

Auch als Kantenzwinge kann die Klemmsia benutzt werden.

Auch als Kantenzwinge kann die Klemmsia benutzt werden.

Dass die Spannarme einzeln erhältlich sind, kann man sich beim Bau von Vorrichtungen gut zunutze machen. Man kann sie statt teurer Kniehebelspanner einsetzen. Besonders sympathisch ist mir persönlich dabei die Tatsache, dass sie aus Holz sind. Kommt ein Fräser oder Sägeblatt einmal mit einem solchen Spanner in Kontakt, wird es nichtgleich schwer beschädigt. Außerdem kann man die Köpfe ganz einfach nach eigenen Vorstellungen bearbeiten, sollte das einmal notwendig sein.

Ich möchte Ihnen einige Anregungen geben wie man die Zwingen und Spannarme einsetzen kann.

Ich habe T-Nut Schienen in meinen Werkbänken. Einige der Klemmsia Zwingen habe ich mit einem Loch im Unterteil versehen. Dort kann ich eine Schraube mit Sterngriff hindurch stecken. Die Zwinge kann dann mit der T-Nut Schiene verbunden werden und bildet ein verschiebbares Spannelement auf der Werkbank.

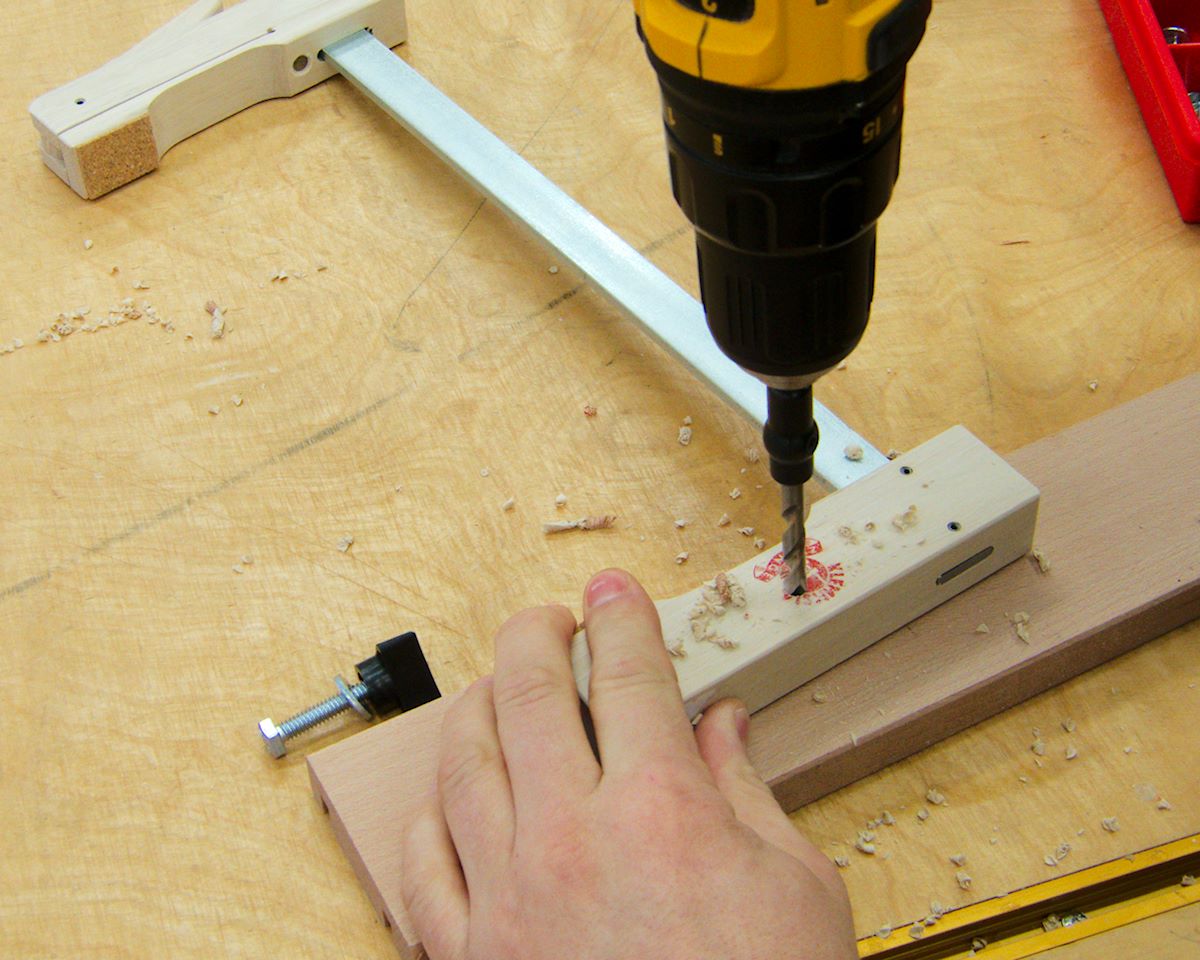

Eine Bohrung im Spannarm schadet der Zwinge nicht.

Eine Bohrung im Spannarm schadet der Zwinge nicht.

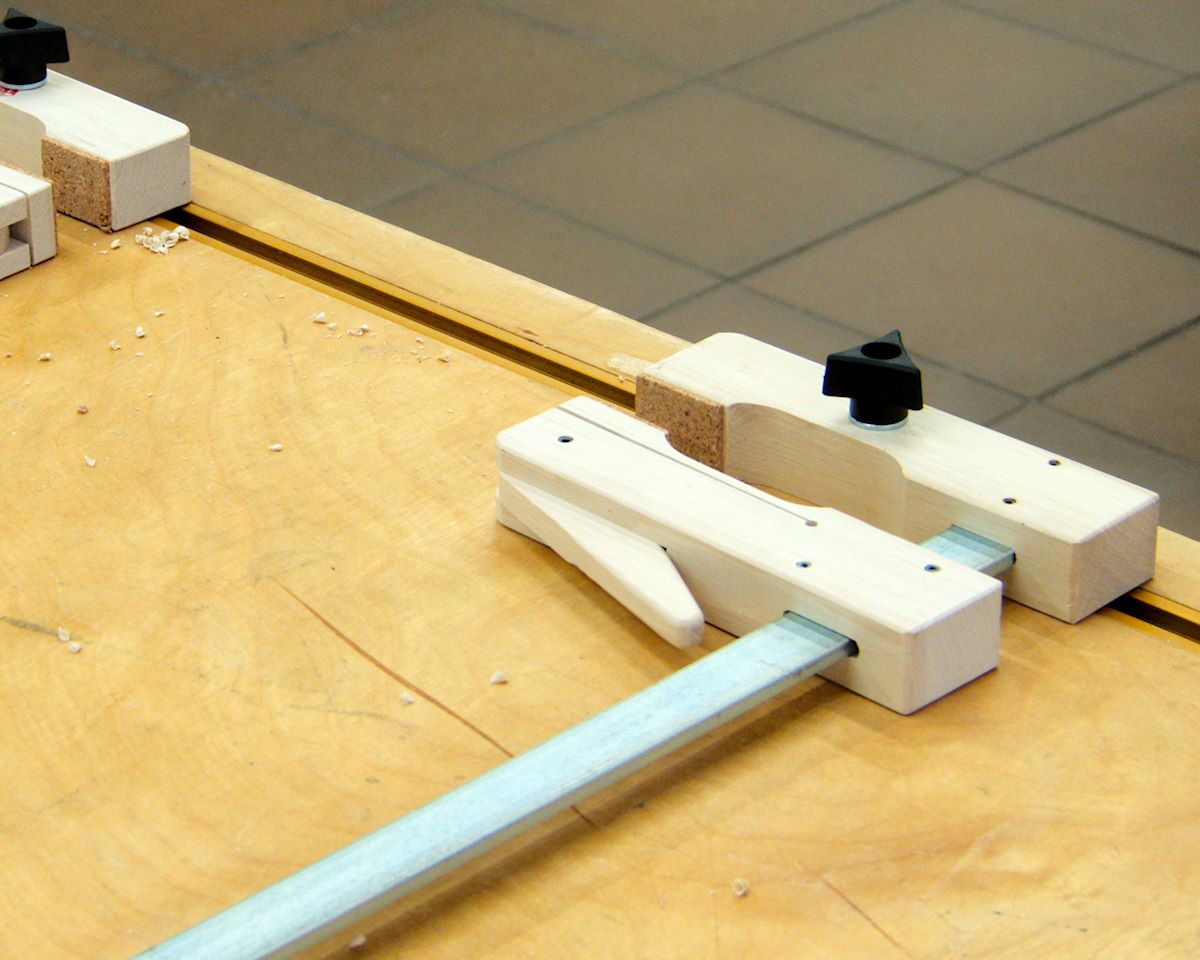

Verschiebbare Befestigung in T-Nut-Schienen an der Werkbank.

Verschiebbare Befestigung in T-Nut-Schienen an der Werkbank.

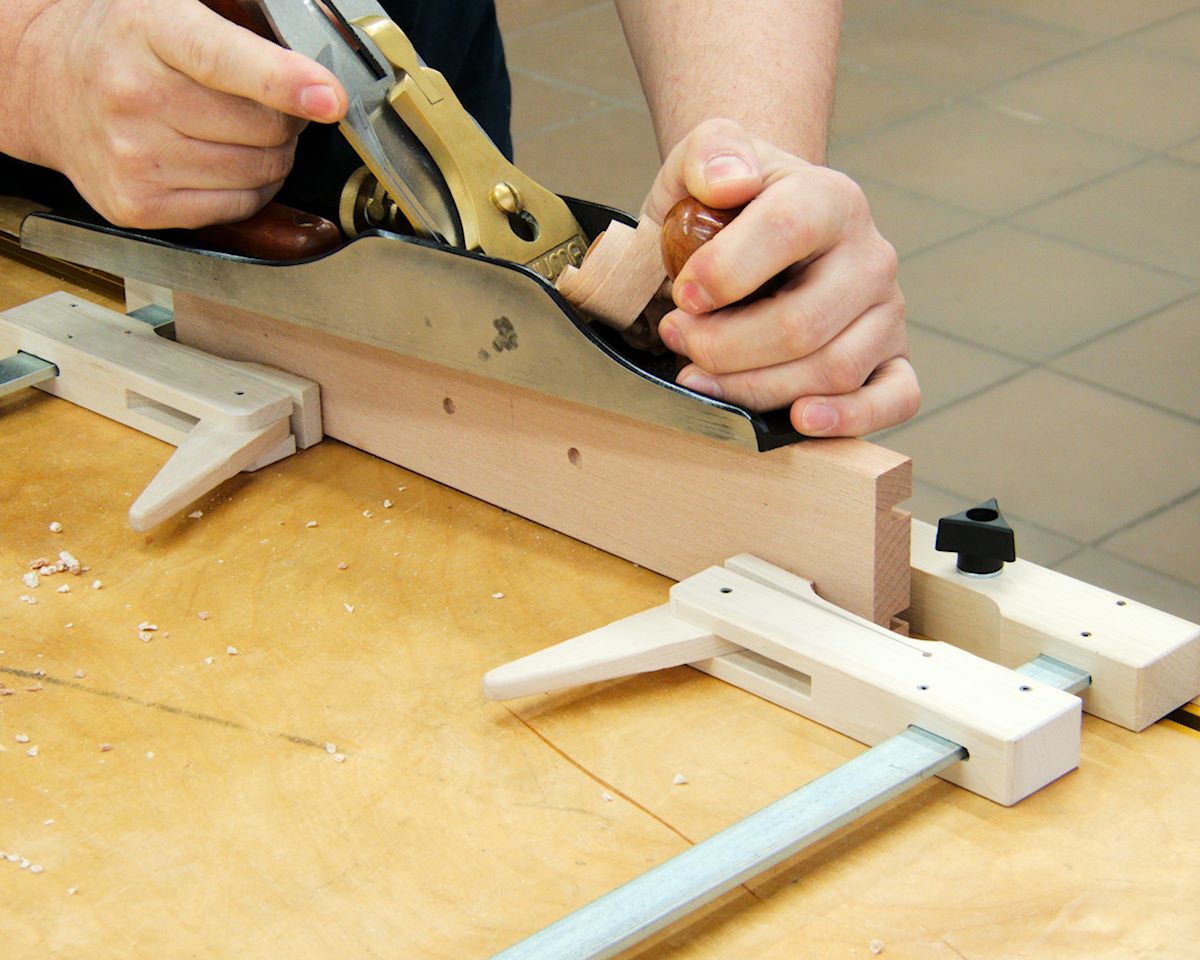

Das Werkstück hält sogar so fest, dass es mit dem Handhobel bearbeitet werden kann.

Das Werkstück hält sogar so fest, dass es mit dem Handhobel bearbeitet werden kann.

Für Vorrichtungen und Schablonen nehme ich seit einiger Zeit keine teuren Kniehebelspanner mehr. Mit Schrauben befestigt erfüllt ein einzelner Spannarm meist den gleichen Zweck.

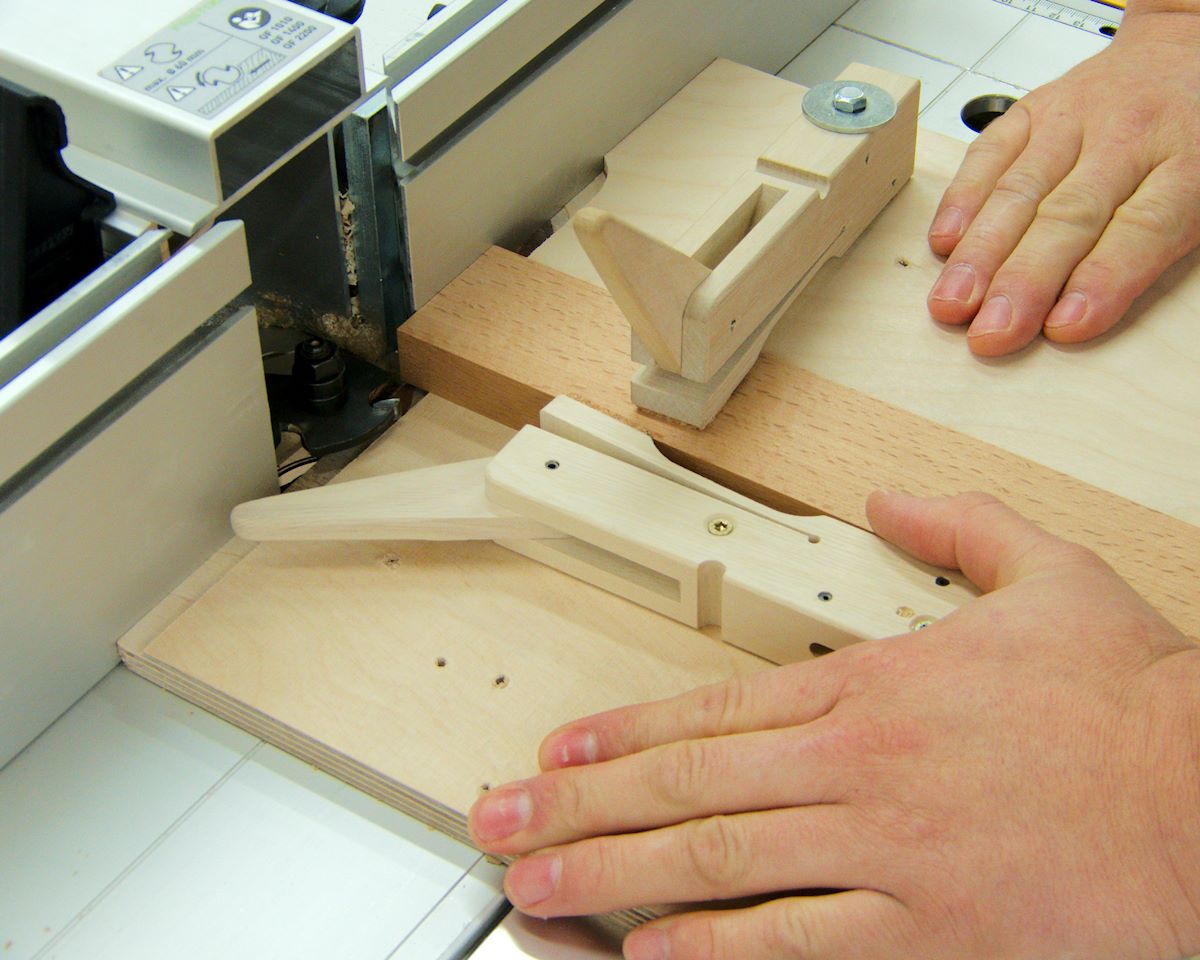

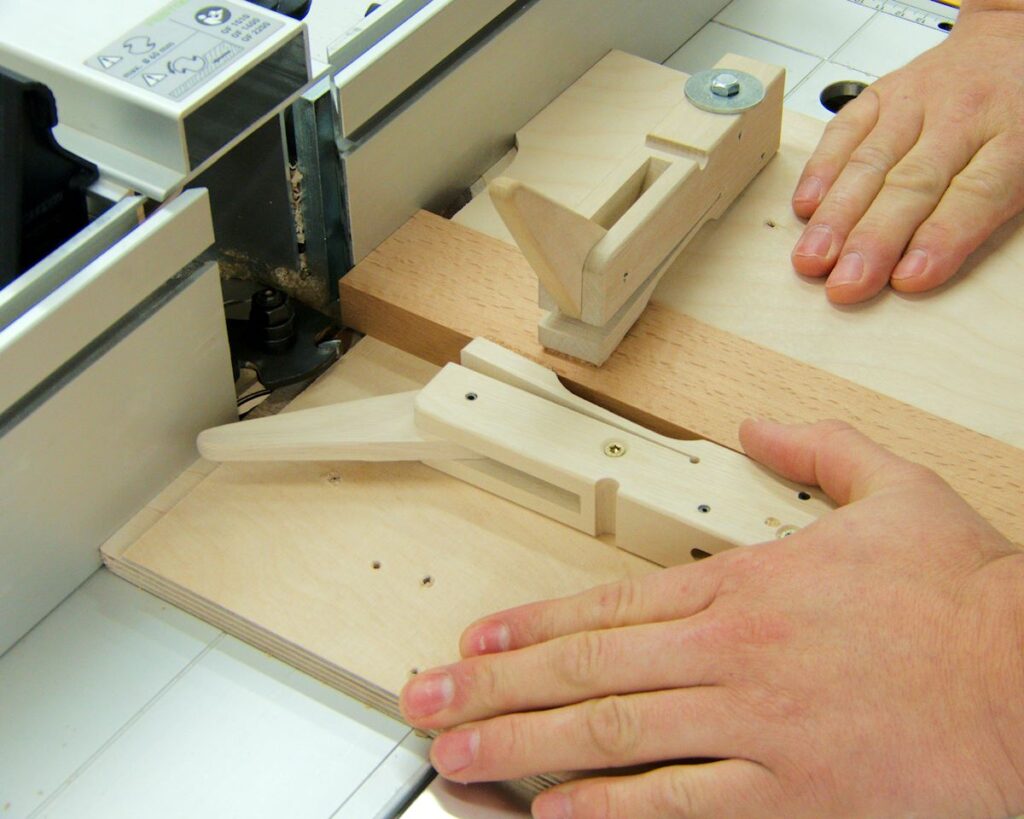

Zwei Spannarme halten das Werkstück in dieser Zuführlade für den Frästisch bombenfest.

Zwei Spannarme halten das Werkstück in dieser Zuführlade für den Frästisch bombenfest.

Die eckige und einfache Form der Zwingenköpfe und Enden erlaubt noch weitere Anwendungsmöglichkeiten.  So lassen sich die Zwingen auch in die Vorder- oder Hinterzange der Hobelbank einspannen. Sie halten dann Werkstücke flach auf der Bank, oder auch aufrecht stehend. Manchmal ist das sehr nützlich.

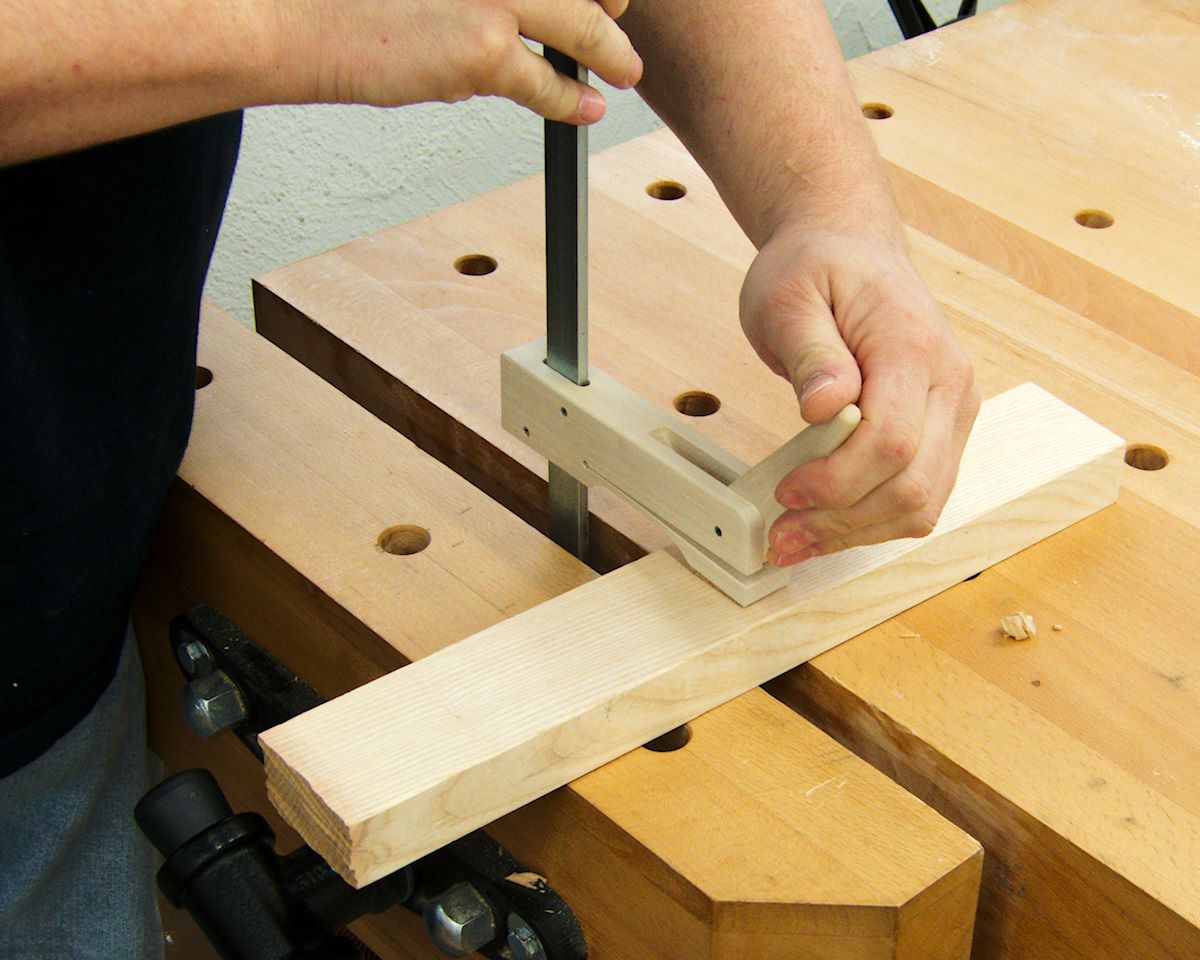

Eine Klemmsia in die Vorderzange und schon kann man Werkstücke flach auf die Werkbank spannen.

Eine Klemmsia in die Vorderzange und schon kann man Werkstücke flach auf die Werkbank spannen.

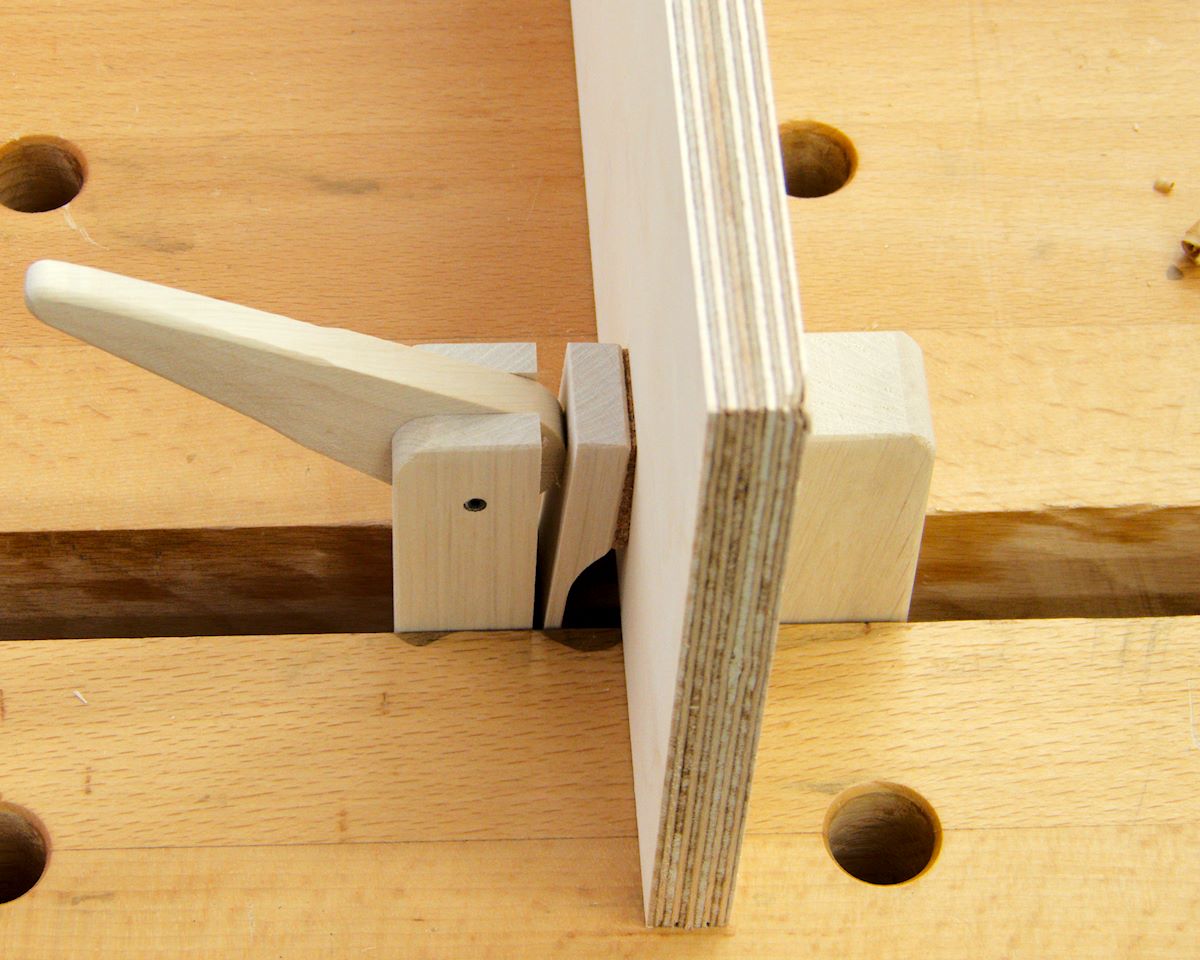

Umgedreht kann man beispielsweise eine Platte aufrecht halten.

Umgedreht kann man beispielsweise eine Platte aufrecht halten.

Das waren jetzt nur einige Anwendungen für die Klemmsia Zwingen. Vielleicht konnte ich Ihnen ja einige Anregungen dafür geben, was man so alles damit anstellen kann. Wenn Sie die Klemmsias schon kannten und sie auch gerne mal zweckentfremden, schreiben Sie mir und den anderen Lesern doch einfach welche Anwendungen Ihnen so eingefallen sind.

Wissen. Planen. Machen. Das ist das Motto der Zeitschrift HolzWerken, dem Magazin für den Holzwerker.
ab 65,00
Mehr Erfahren

Das könnte Sie auch interessieren

Kommentare

12.01.2016

Hallo Heiko, die fungieren bei Westfalia unter Holzleimzwingen. ca. 9 - 11 € das Stück. Viele Grüße an alle gert Klein, Halle

12.01.2016

... ich bin natürlich nicht Mario Hörmann, sondern Gert Klein

12.01.2016

Hallo Heiko, ich habe vor ein paar Monaten im Baumarkt ähnliche Holzzwingen von Bessey mitgenommen, bisher aber nur als leichte Einhandzwingen genutzt. Danke für deinen Artikel, eröffnet er mir doch ganz neue Einsatzzwecke. Achja, für die Bessey Holzklemmen scheint es (nach kurzer Internetrecherche auf der Bessey Homepage) die Spannarme nicht einzeln zu geben. Weißt du zufällig, ob die Klemmsia und Bessey Holzklemmen kompatibel sind? Viele Grüße, André

12.01.2016

Hallo André, da ist ja eigentlich nicht viel dran, was nicht kompatibel sein könnte. Was ich auf den Bildern erkennen kann, sollte das aber passen. Gruß Heiko

16.01.2016

Super Ideen. Vielen Dank, Heiko.

18.01.2016

Hallo Heiko, vielen Dank für die Anregungen. Kann ich mir auch gut als kostengünstige Ergänzung zu den nicht gerade günstigen Festool Spannern für den MFT vorstellen. Einfach ein 20mm Rundholz dran und den Kopf umdrehen. Gruss, Klaus

19.01.2016

Hallo, verfolge die Kommentare hier immer mit großer Aufmerksamkeit. Ich sehe hier auch ein großes Potenzial für mich.Habe das Kombiteil bei 123 meins für 3,65€ das Stück gefunden. Vielen Dank für die guten Tipps. Gruß Thorsten

19.01.2016

Hallo Heiko, noch alles Gute fürs neue Jahr. Danke für Deine praktischenTipps.Für Zwingen kann man schon manchmal sehr viel Geld ausgeben, die man dann nicht so oft braucht.Ich habe mir an eine Stange zwei Spannelemente montiert, so kann ich einen größeren Druck aufbauen.Funktioniert gut. Grüße, Claudius

19.01.2016

Hallo, ich heiße Claudius Przemus und nichr Thorsten Klüber.

19.01.2016

Hallo, ich heiße Claudius Przemus und nichr Thorsten Klüber.

19.01.2016

Hallo Claudius, manchmal spinnt die Kommentarfunktion ein wenig bei den Namen. Das mit den zwei Spannelementen muss ich bei Gelegenheit mal ausprobieren. Gruß Heiko

21.05.2016

Hallo! Diese Zwingen lassen sich auch recht einfach selbst herstellen. Paul Sellers hat dazu auf Youtube ein schönes Video: https://m.youtube.com/playlist?list=PLqyeNiM0BJuW6Bmskg2BZGkpicnyKfTWZ Leider nur auf englisch, aber sehr informativ wie ich finde. Jan-Dirk

03.01.2017

Hallo Heiko, danke für deinen tollen Beitrag, das hat Potenzial! Allerdings habe ich nicht herausgefunden, wo man die Spannelemente einzeln bekommen kann, kannst du mir da weiterhelfen?? Danke und alles Gute für 2017, Wolf

04.01.2017

Hallo Wolf, die Teile werden als Kantenzwingen bezeichnet und es gibt sie zum Beispiel bei feine-werkzeuge.de Gruß Heiko
