Konzentration auf das Wesentliche

SketchUp ist zurecht sehr beliebt bei Holzwerkern und Tischlern. Mit dem Programm lassen sich Möbelstücke sehr gut planen. Wenn Sie mit SketchUp arbeiten sind sie sicherlich schon über das Konzept von Gruppen und Komponenten gestolpert. Beide Funktionalitäten erlauben es Ihnen, Linien und Flächen zusammenzufassen.

Was aber wenn eine solche Gruppe oder Komponente bearbeitet werden soll? Steckt die Komponente tief verschachtelt in einem Modell, so ist das nicht ganz einfach. Das Ausblenden der Geometrie um die Komponente oder Gruppe herum wäre eine Möglichkeit, ist aber doch sehr umständlich. SketchUp bietet Ihnen einen viel bequemeren Weg:

Die Funktion verbirgt sich im Menü "Ansicht" und nennt sich "Komponentenbearbeitung". Der Menüpunkt verzweigt in zwei Optionen. Die erste Option nennt sich "Rest des Modells ausblenden". Ist dort ein Haken gesetzt, so blendet Sketchup beim Doppelklick auf eine Komponente oder Gruppe alles andere automatisch aus. Beendet man die Bearbeitung, wird alles wieder eingeblendet.

Eine nützliche Funktion, leider etwas versteckt.

Eine nützliche Funktion, leider etwas versteckt.

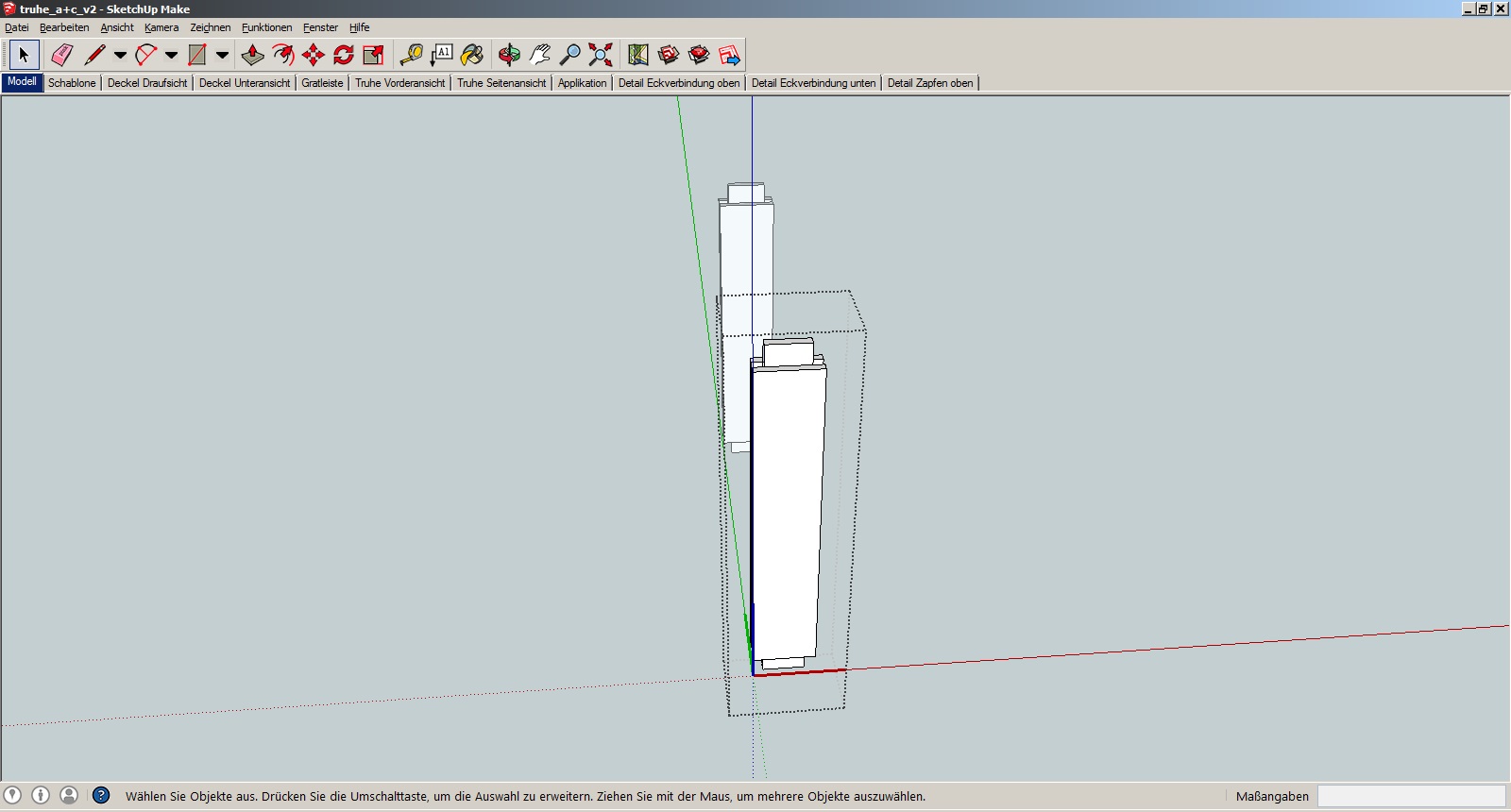

SketchUp blendet alles aus, was nicht der gewählten Komponente oder Gruppe  entspricht.

SketchUp blendet alles aus, was nicht der gewählten Komponente oder Gruppe entspricht.

Aktiviert man die zweite Option mit der Bezeichnung "Ähnliche Komponenten ausblenden", passiert Folgendes: SketchUp blendet bei Komponenten alles aus, was nicht der ausgewählten Komponente entspricht. Ist die ausgewählte Komponente also mehrmals in der Zeichnung vorhanden, so werden auch die Kopien ausgeblendet.

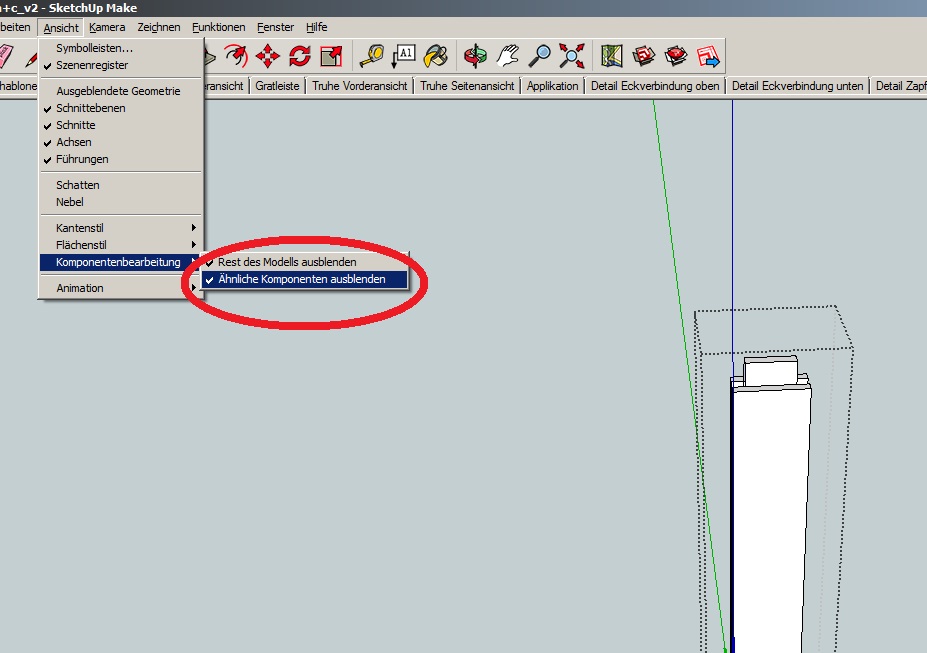

Sie können die Optionen während der Bearbeitung ein- und ausschalten

Sie können die Optionen während der Bearbeitung ein- und ausschalten

Sie können die beiden Optionen während eine Komponente oder Gruppe in Bearbeitung ist einzeln ein- und ausschalten. Sind Sie mit der Gruppen- oder Komponentenbearbeitung fertig und beenden die Bearbeitung mit einem Mausklick auf einen freien Bildschirmbereich, so blendet SketchUp automatisch wieder die gesamte Geometrie ein. Sie können die Option "Rest des Modells ausblenden" also ruhig standardmäßig aktiviert lassen.

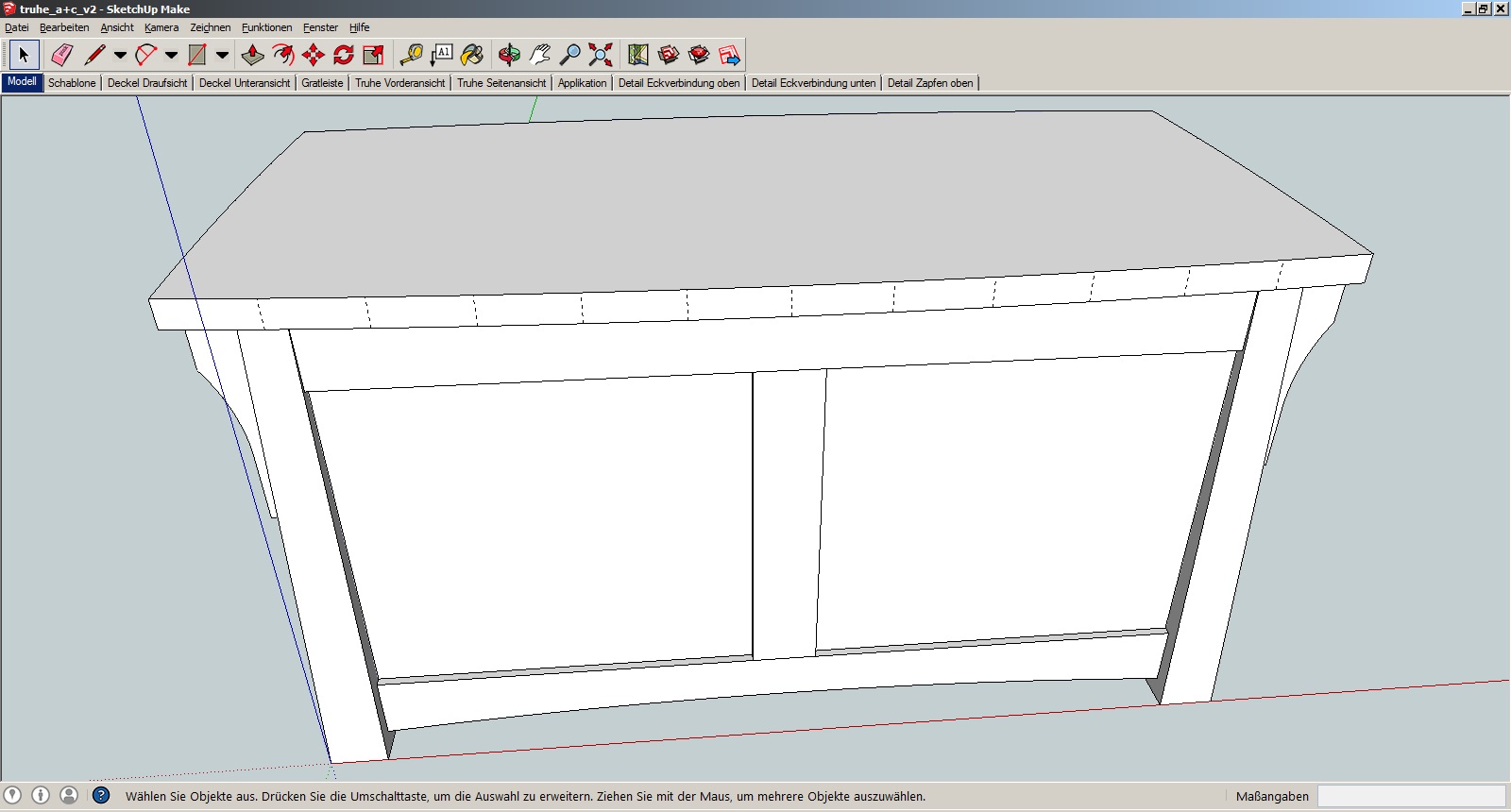

Nach der Bearbeitung wird alles wieder eingeblendet.

Nach der Bearbeitung wird alles wieder eingeblendet.

Die Anwendung dieses Befehls hat übrigens keinen Einfluss auf zuvor manuell ausgeblendete Elemente. Wenn Sie vor der Anwendung dieser Funktion etwas ausblenden, so wird das, was ausgeblendet war auch ausgeblendet sein, wenn die Komponentenbearbeitung abgeschlossen wird und SketchUp die Geometrie wieder automatisch einblendet.

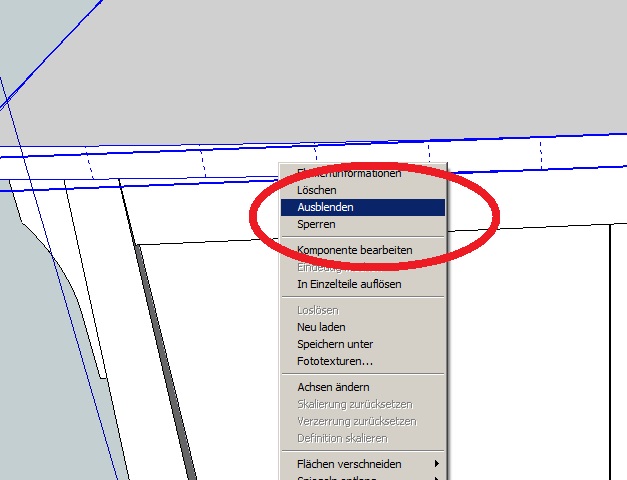

Manuell ausgeblendete Objekte werden von der Funktion berücksichtigt.

Manuell ausgeblendete Objekte werden von der Funktion berücksichtigt.

Ich hoffe ich konnte Ihnen mit diesem kleinen Tipp die Arbeit in SketchUp ein wenig erleichten. Wenn sie die Funktion das erste Mal benutzen, experimentieren Sie ruhig ein wenig damit. Es ist völlig gefahrlos, da die Anwendung dieses Befehles mit seinen Optionen nichts an Ihrer Zeichnung beschädigen kann.
