Ein neuer Fräsanschlag – Teil 4

Wie versprochen schließe ich die Baudokumentation des Fräsanschlages mit Zeichnungen, Stücklisten und Downloads ab. Bitte beachten Sie, dass die angegebenen Maße für meinen Anschlag passen. Eventuell müssen Sie doch einiges Anpassen, wenn Sie den Anschlag für Ihre Frästisch nachbauen möchten.

Explosionszeichnungen

Anhand der Explossionszeichnungen können Sie die Teile in der Stückliste besser identifizieren. Sie erkennen auch den Aufbau des Anschlages besser, als auf den Fotos der vorangegangenen Artikel.

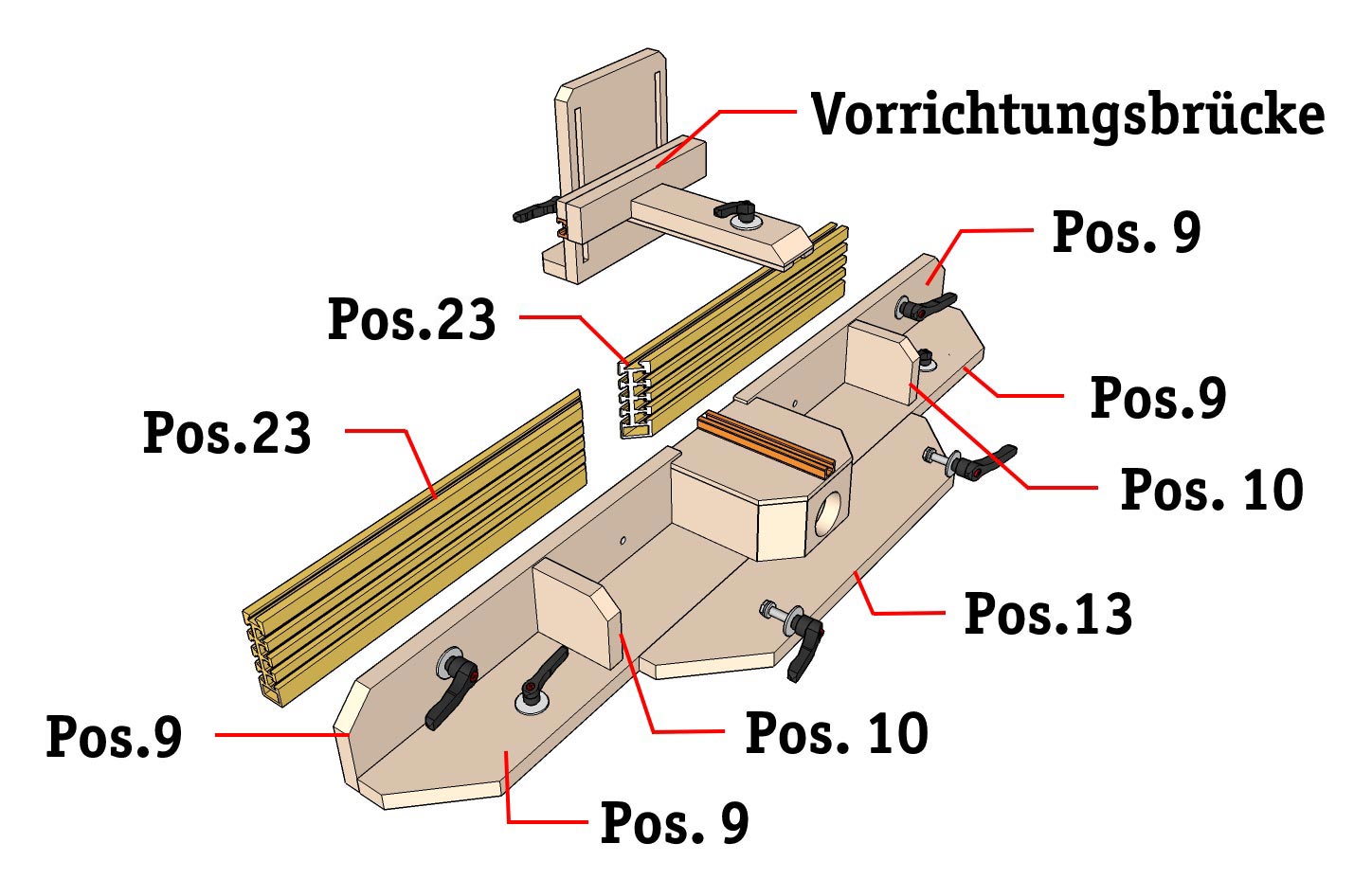

Ansicht von hinten

Ansicht von hinten

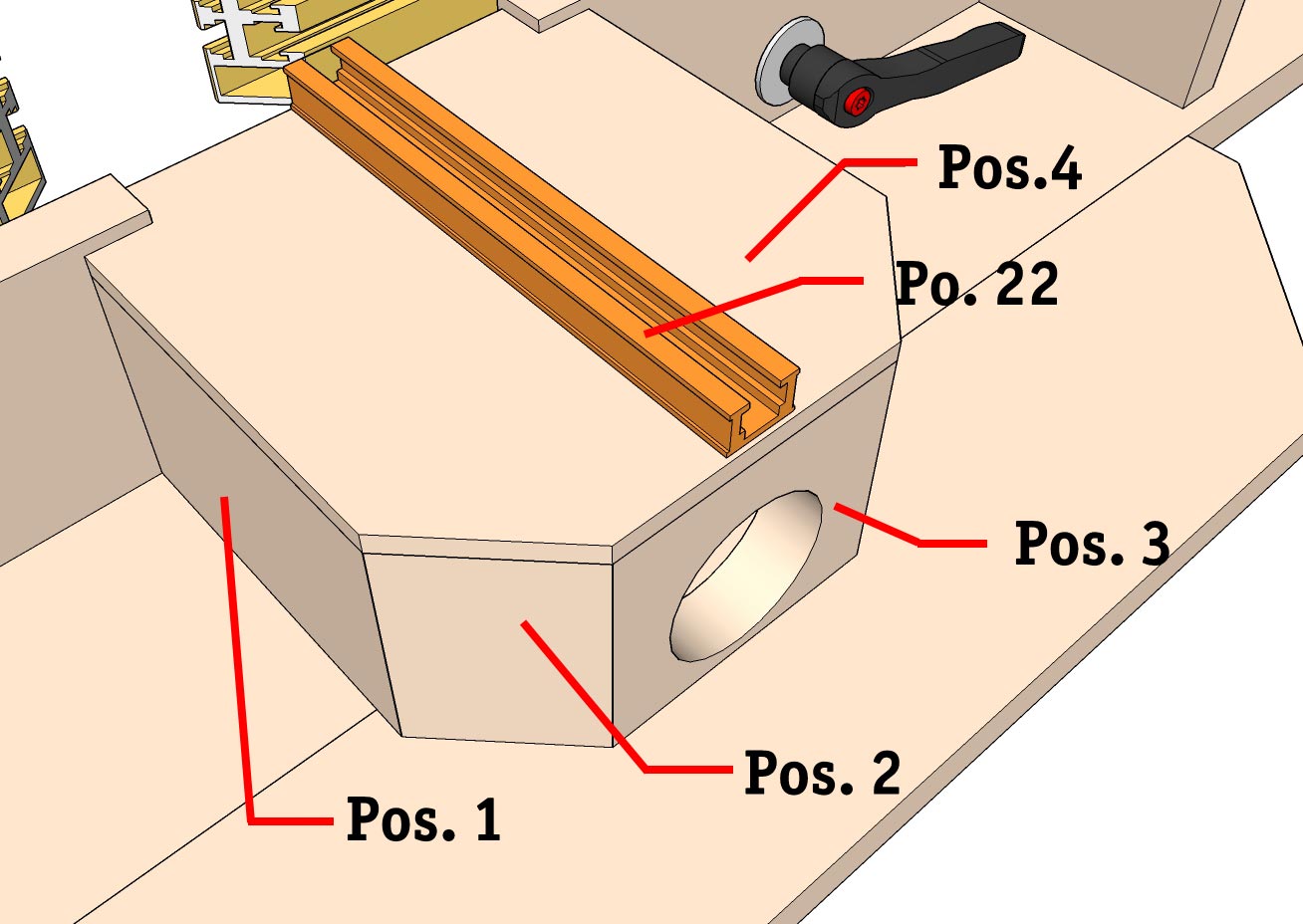

Absaugung

Absaugung

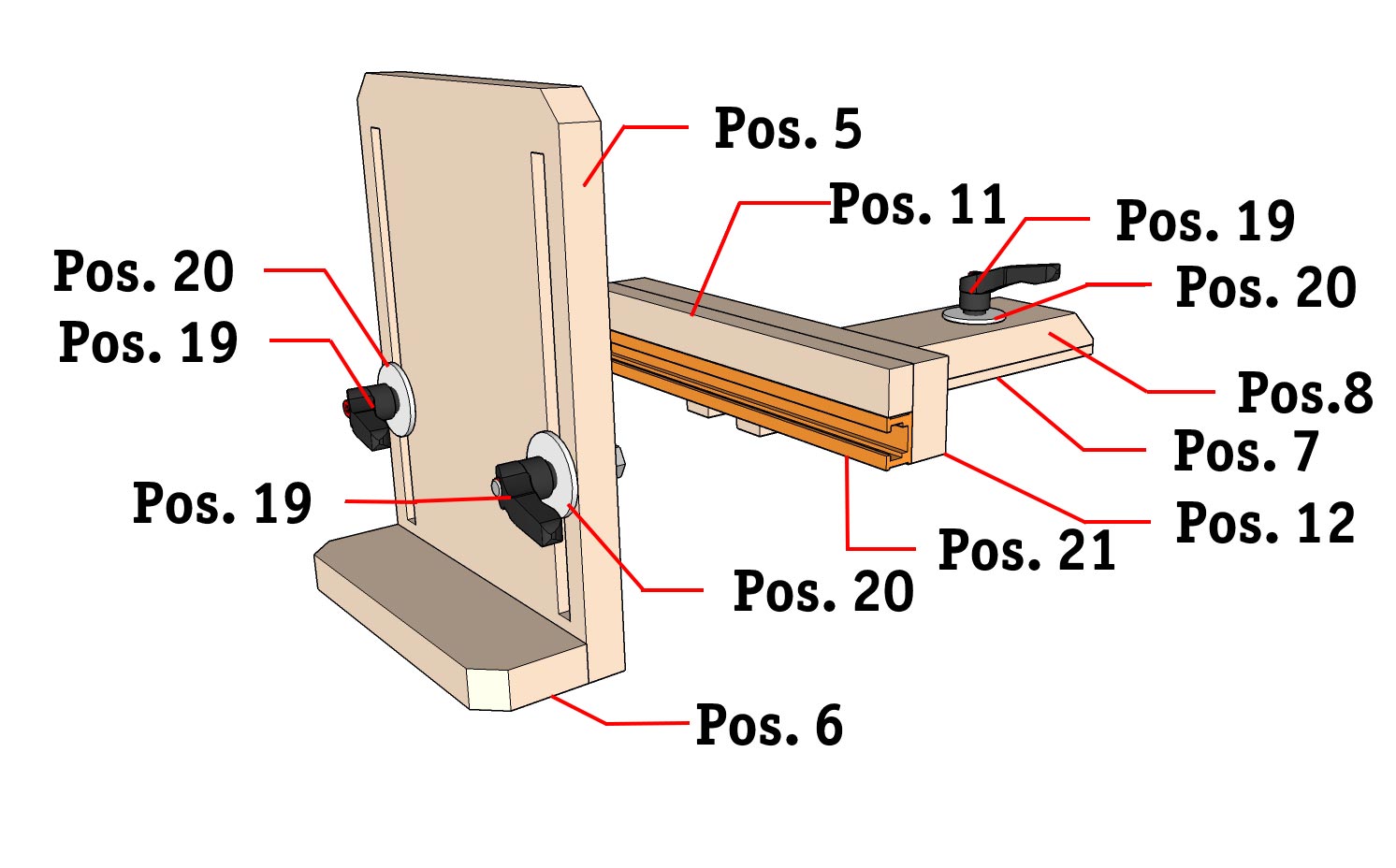

Detail Vorrichtungsbrücke

Detail Vorrichtungsbrücke

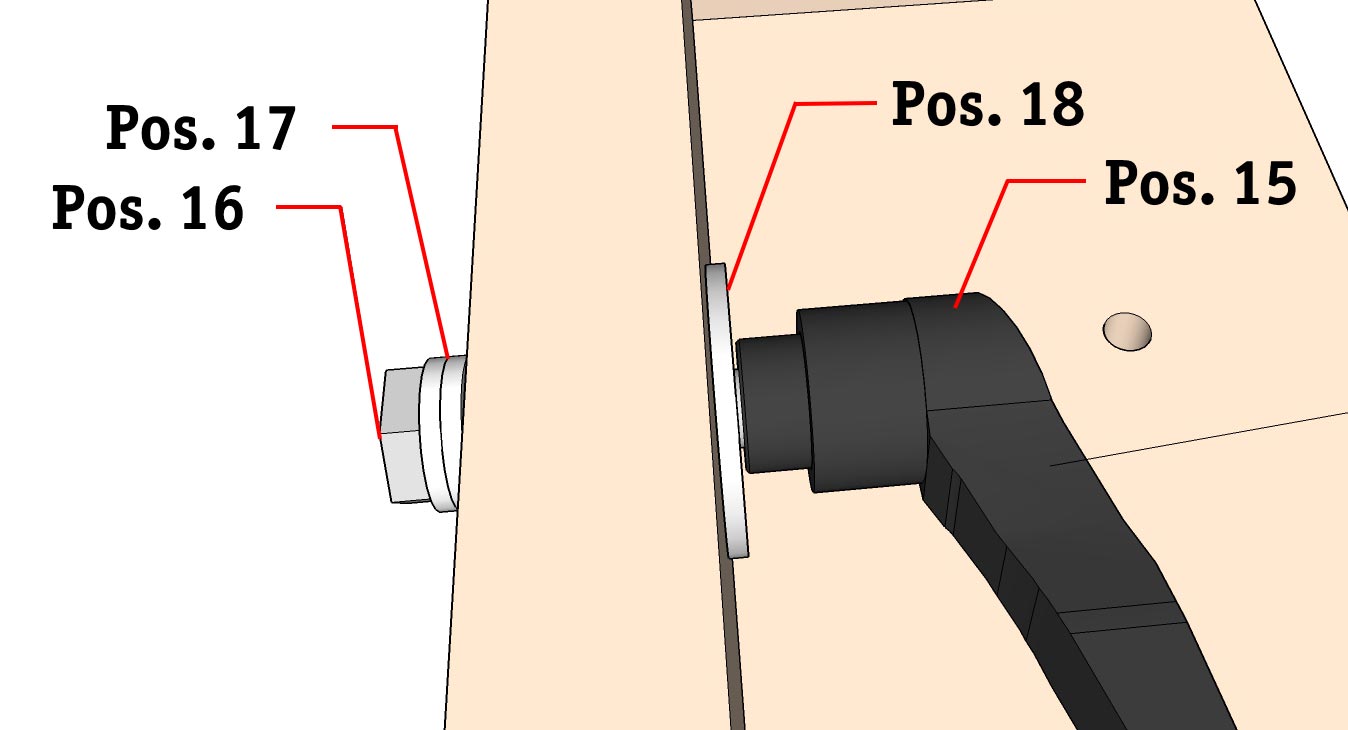

Detail Befestigung Anschlagbacken

Detail Befestigung Anschlagbacken

Stücklisten

Die Stücklisten enthalten die wichtigen Maße. Alle Maße, die nicht angegeben sind, können frei gewählt werden. Dazu gehören beispielsweise auch Abschrägungen und Fasen.

Stückliste für Holzteile

Stückliste für Holzteile

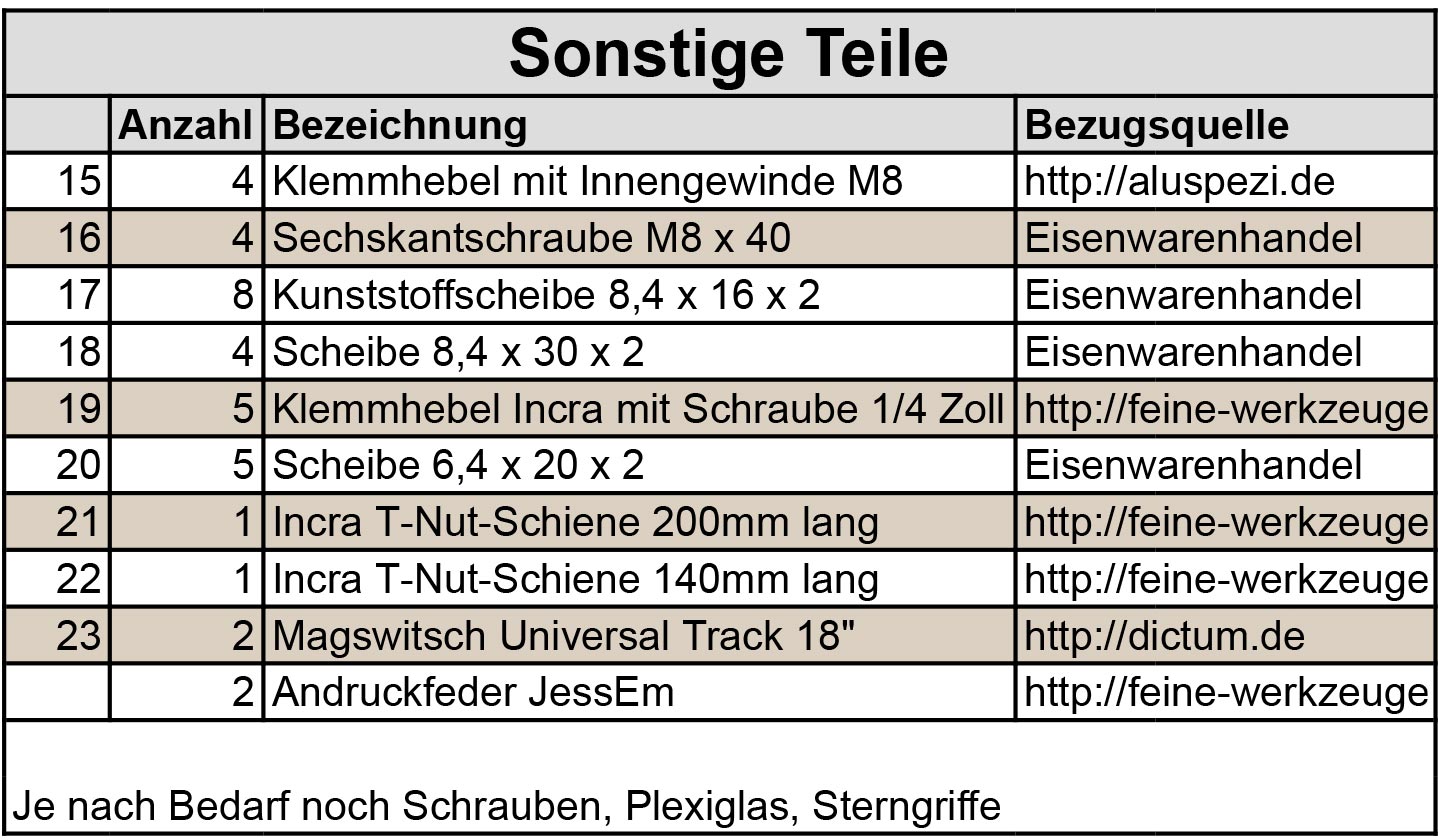

Stückliste sonstige Teile

Stückliste sonstige Teile

Downloads

Die Stückliste können Sie auch als PDF-Datei herunterladen. Und für SketchUp-Anwender steht auch das 3D-Modell zur Verfügung.

Ich hoffe diese Artikelserie hat Ihnen gefallen und ich konnte Ihnen Anregungen für den Bau oder den Umbau Ihres Fräsanschlages geben. Sobald es mit dem Bau meines neuen Frästisches weitergeht, können Sie das hier auf dem Blog natürlich hautnah miterleben.
