Der beste Bettbeschlag (Einhängebeschlag)!

Verfasst von: Guido Henn | 09.11.2018

Wer ein großes Doppelbett bauen möchte, wird auch zwangsläufig über einen geeigneten Einhängebeschlag nachdenken müssen. Um Ihnen die Entscheidung etwas zu erleichtern, möchte ich Ihnen in diesem Artikel gleich den besten Einhängebeschlag vorstellen, den es meiner Meinung nach dafür zu kaufen gibt. Selbstverständlich zeige ich Ihnen auch gleich, wie er richtig eingelassen und eingestellt wird.

Dabei handelt es sich um den Zargenverbinder DUO der Fa. Knapp (mehr Infos unter www.knapp-verbinder.com). Je nach Zargenquerschnitt können Sie aus einem umfangreichen Sortiment an Längen und Breiten genau den für ihre Werkstückgröße passenden Verbinder auswählen. Für Bettzargen sind die 15 mm breiten DUO Verbinder am besten geeignet und mit Belastbarkeiten von bis zu 200 kg (pro Einhängebeschlag!) dürfte garantiert für jede "Gewichtsklasse" etwas dabei sein.

Weitere Vorteile des DUO-Systems sind: Einsetzbar bereits ab 21 mm Holzstärke; einfache Montage; selbstspannend mit extremen Festigkeitswerten; zum Einhängen ist kein Zusatzwerkzeug nötig; und die Bauteile können für einen einfachen Transport jederzeit wieder blitzschnell auseinander gebaut werden.

Kurzum: Es lohnt sich, diesen Beschlag mal auszuprobieren - Sie werden es garantiert nicht bereuen!


Bettbeschläge1
Bettbeschläge2

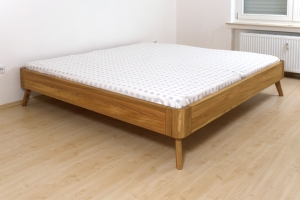

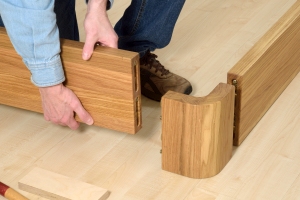

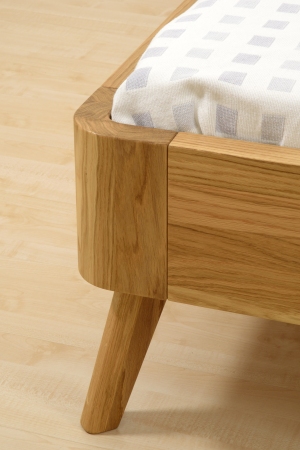

Dieses Bett besteht aus vier langen Seitenbrettern, die einfach mit passenden Einhängebeschlägen in die vier nach außen gerundeten Eckpfosten eingehängt werden. Das Bett ist dadurch im Handumdrehen zusammengebaut und natürlich genau so schnell auch wieder in seine Einzelteile zerlegbar. Den Anpressdruck der Bauteile beim Einhängen können Sie über eine Schraube einstellen. Zudem ist der gesamte Mechansimus nach dem Einhängen komplett unsichtbar.



Bettbeschläge3

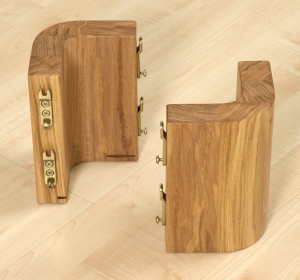

Die enorme Festigkeit nach dem Einhängen resultiert aus den beiden Panhead-Schrauben pro Beschlag. Werden - wie hier - zwei Beschläge übereinander eingesetzt, ergeben sich sogar vier Zugpunkte. Die Festigkeit erhöht sich nochmals deutlich und schlägt jeden anderen Bettbeschlag um Längen!
Bettbeschläge4

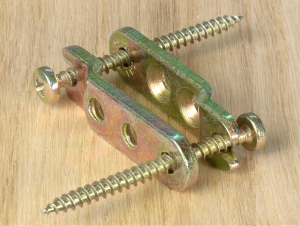

Der Einhängebeschlag DUO 62/15 der Fa. Knapp besteht aus zwei identischen Metallteilen und zwei Panhead-Schrauben. Die Metallteile sind an einem Ende gekröpft und zum Einhängen in die Panhead-Schraube offen und leicht angeschrägt.
Bettbeschläge5
Der Beschlag muss nur in ein Bauteil komplett eingelassen werden (s. Bildfolge). Im Gegenstück (hier im Bild) wird jeweils ein Metallteil einfach nur stumpf aufgeschraubt. Die Positionen der Schrauben müssen jedoch mit einem Streichmaß präzise angezeichnet werden.


Schritt 1: Die passende Aussparung für den Einhängebeschlag ausfräsen (3 Varianten)


Aussparung fräsen 1

1. Mit der Langlochbohrmaschine:

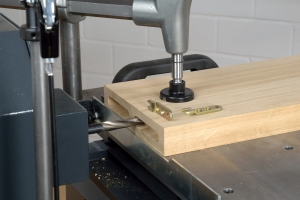

Den hier eingesetzten DUO 62/15 können Sie z. B. mithilfe einer Langlochbohrmaschine einlassen. Dazu spannen Sie einen 15 mm Langlochbohrer mit Spiralschneiden ein, stellen die Frästiefe auf 13 mm und die Langlochlänge auf  77 mm. Alle wichtigen Maße zum Einlassen der jeweiligen Verbindergrößen finden Sie auch auf der Website der Fa. Knapp unter www.knapp-verbinder.com.

Aussparung fräsen 2

2. Mit einem horizontalen Frästisch:

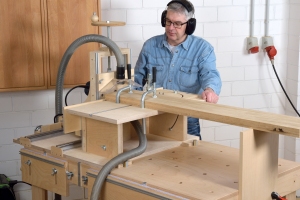

Sie können den Verbinder aber auch sehr gut mit einem horizontalen Frästisch einlassen (Bauplan dazu s. HolzWerken Ausgabe 44 und 45, sowie die Ergänzung in Ausgabe 66, passende Videos dazu auf HolzWerkenTV). Dazu benötigen Sie dann lediglich einen 15 mm Nutfräser. Der sollte möglichst noch über eine robuste hartmetallbestückte Stirnschneide zum besseren Eintauchen ins Stirnholz verfügen.

Aussparung fräsen 3

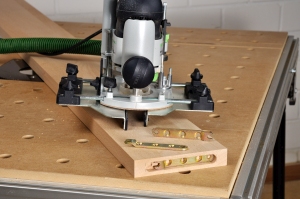

3. Mit der handgeführten Oberfräse:

Selbstverständlich funktioniert auch eine handgeführte Oberfräse. Sie sollten dann aber unbedingt einen zweiten Parallelanschlag einsetzen. Dort wird das Werkstück quasi eingeklemmt und kann beim Fräsen nicht mehr wegdriften. Auch ein Abkippen der Oberfräse auf der schmalen Stirnkante wird damit verhindert. So einen "doppelten Anschlag" können Sie sich für maximal 5 Euro auch leicht selbst bauen. Wie das geht und welche Vorteile ein solcher Anschlag bietet, erfahren Sie in meinem Handbuch Oberfräse ab Seite 67.


Schritt 2: Den Einhängebeschlag richtig montieren und einstellen


Einhängebeschlag montieren 1

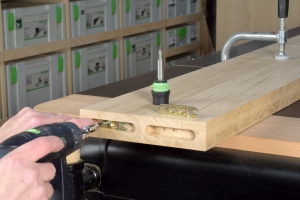

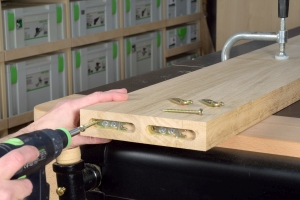

1. Legen Sie das Beschlagteil dicht an das linke Ende der jeweiligen Aussparung an und bohren Sie mit einem Zentrierbohrer (Bohrerdurchmesser 3 mm) die drei Löcher für die Schrauben vor. Anschließend befestigen Sie die beiden Beschlagteile mit 5 x 60 mm Senkkopfschrauben.
Einhängebeschlag montieren 2

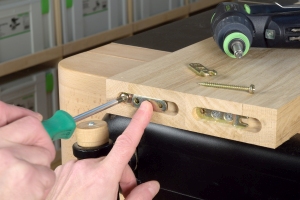

2. Das Loch links außen im Beschlag hat keine Senkung und ist für die Panhead-Schraube (5 x 60 mm) reserviert. Auch hier nur mit maximal 3 mm Vorbohren, damit die Schrauben auch optimalen Halt im Hirnholz finden. Die Schraube mit der Maschine nur soweit eindrehen, bis der Kopf mit dem Stirnende des Bretts abschließt.
Einhängebeschlag montieren 3
3. Dann ein weiteres Beschlagteil mit der Gabelöffnung unter den Schraubenkopf schieben und die Schraube soweit von Hand anziehen, bis sie dicht am Beschlag anliegt. Das Beschlagteil sollte sich danach noch leicht von Hand wieder abziehen lassen.

Wichtiger Hinweis zur Produktneutralität: Ich habe die Verbinder regulär und zu den üblichen Konditionen im Internetshop der Fa. Knapp gekauft. Sie wurden mir weder verbilligt noch kostenlos zur Verfügung gestellt. Ich versichere Ihnen eine absolut neutrale Bewertung des Produkts ohne jegliche Einflussnahme des Herstellers.

So das war’s mal wieder für heute. In zwei Wochen zeige ich Ihnen eine einfach zu bauende kleine Vorrichtung, mit der man Gewindemuffen (Rampamuffen) genau senkrecht ins Holz eindrehen kann. Bis dahin wünsche ich Ihnen wieder allzeit unfallfreies Holzwerken.
