Schräge Situation zwischen Bank und Backe

Die Zangen leichter gebauter Hobelbänke verziehen sich schnell, wenn zwischen ihren Backen asymmetrisch gespannt wird. Nach ein, zwei Jahren intensiver Nutzung kann das dazu führen, dass Bank und Backe nicht mehr parallel zueinander stehen.

Man kann auf der freien Seite passend starke Leisten und Klötze einstecken, um das Zusammenziehen zu verhindern.

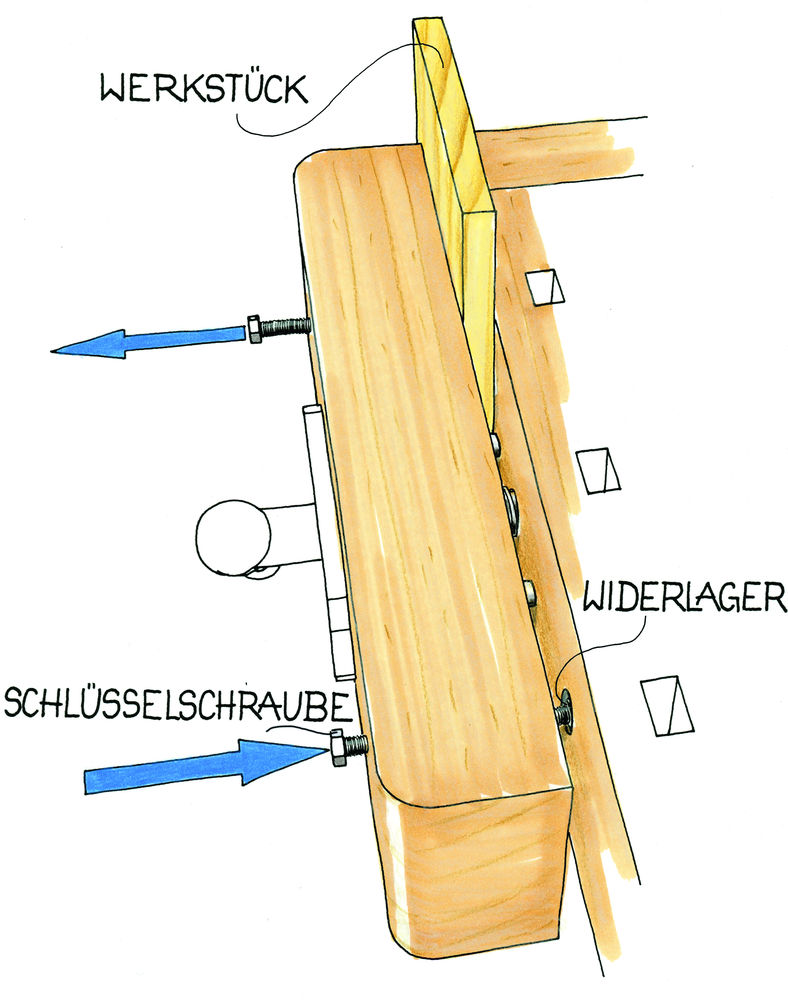

Es gibt aber auch eine eingebaute Lösung. Dazu wird die Zange abgebaut und an beiden Enden mit einem 8-mm-Durchgangsloch und einer M6-Einschlagmuffe (auf der Innenseite der Backe) versehen. Eine passend abgelängte Schlüsselschraube führt durch die Backe hindurch. Schrauben Sie auf der Bankseite noch eine Schraube ins Holz, deren Kopf als Widerlager den Druck der Schlüsselschraube aufnimmt.
Und so funktioniert es im Einsatz: Spannen Sie das Werkstück locker ein. Dann drehen Sie auf der freien Seite die Schlüsselschraube so weit vor, dass sie die Bank am besagten Schraubenkopf berührt. Sie verhindert nun, dass sich die Zange schräg zusammenzieht, wenn sie den Druck auf "voll" erhöhen.
Diese Lösung funktioniert gut für normale Plattenstärken bis etwa 25 mm. Für dickere Stücke müsste die Schlüsselschraube so lang sein, dass sie dem Zangenschlüssel (der Kurbelstange) im Weg stehen würde.

Zangenunterstützung

Illustrationen: Willi Brokbals
