Gartenpavillon-Tisch

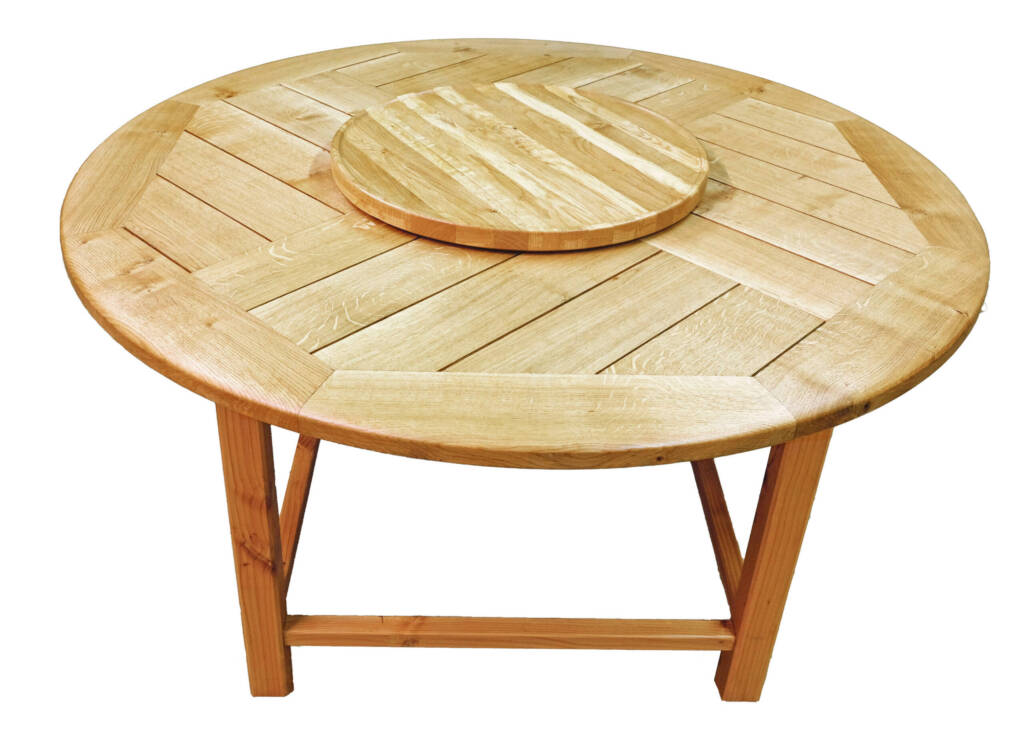

Gartenpavillon Tisch für 7 Personen Durchmesser von 135 [cm] so dass pro Person durchschnittlich 60 cm bequeme Platzgröße hätten. Platte: aus 40 mm dicke Eiche Dielen Gestell: Douglasie
Statt die Platte mit 8 Teil-Dreiecke zusammen gefügen, wählte ich die Anordnung nach Bild 1 damit die Holzteile sich frei bewegen können. 1/4 Teile mit einem festen Mittelkreuz.
Nach dem Zeichnen stand etwas EXCEL-Arbeit an damit die Einzelstücke auch später passen.

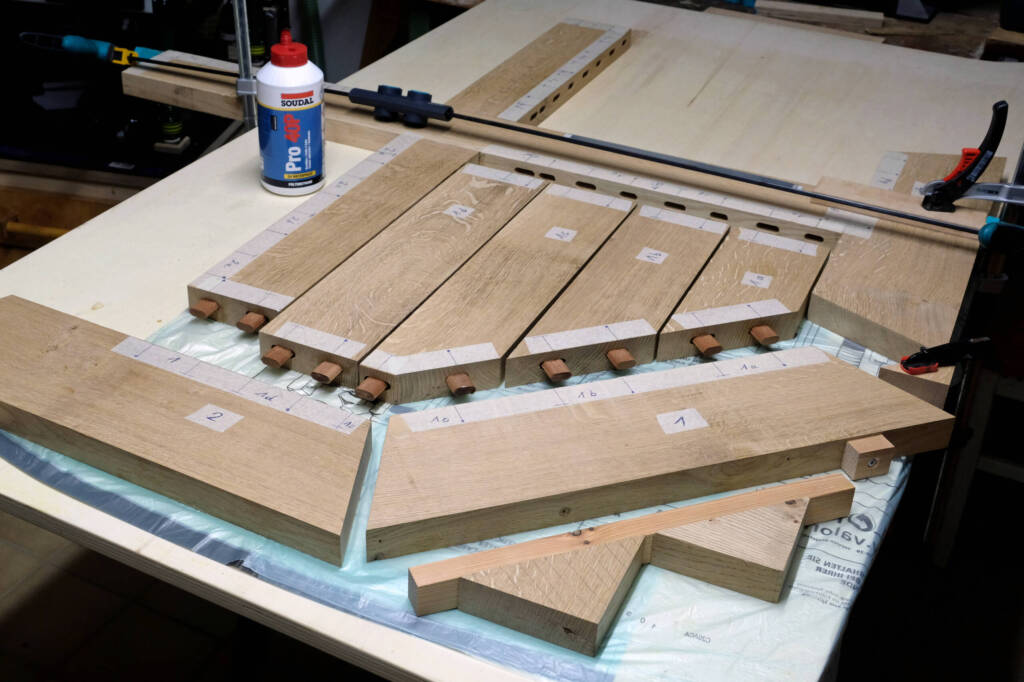

Ich hatte eine DOMINO-Maschine ausgeliehen um die Mittelstreifen am Mittelkreuz und den Randsteifen mit zu befestigen. Wegen des Aussenklimas habe ich PUR-Leim und „SIPPO“-Dominos benutzt. Die Fugen zwischen den Randstreifen erhielten keine DOMINOS da diese beim Heranziehen der Stücke stören würden. Hier also nur Leim.
Das Mittelkreuz ist klassisch mit Abplattung geleimt.

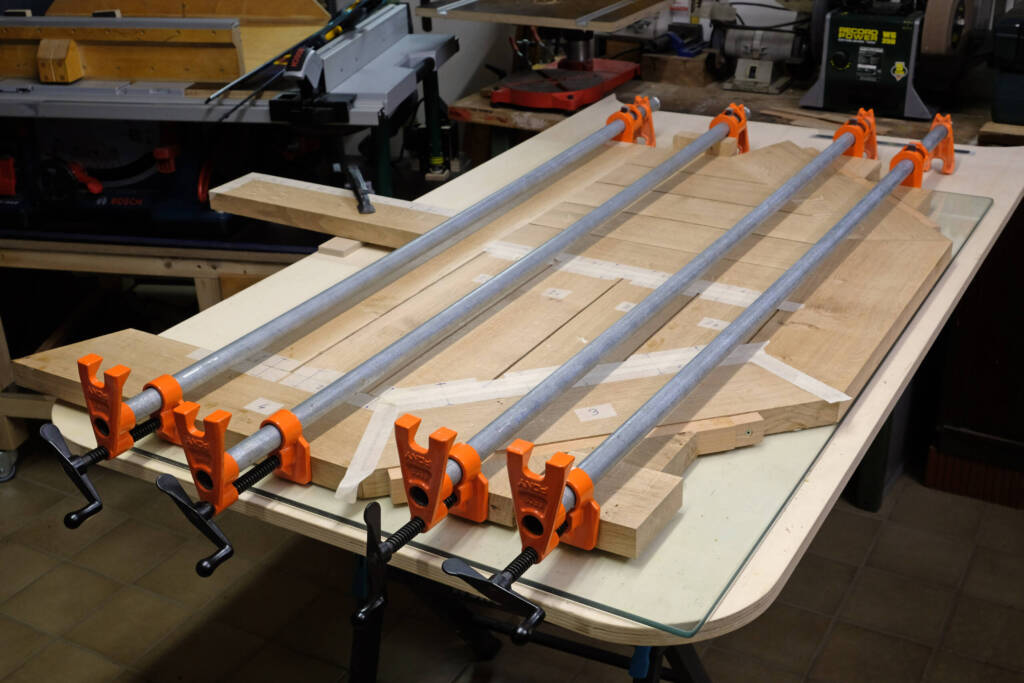

Vorteil war, dass ich immer nur ein Viertel des Tisches bearbeiten musste. So brauchte ich weniger Zwingen und das Stück war nicht gleich so schwer. Die 2 Stk Montage-Dreiecke (damit die Zwingen nicht verrutschten) wurden mehrmals benutzt.
Damit später die Stücke nicht auf der Unterplatte ankleben, wurden die ersten Teile auf Plastik gelegt war nicht ideal war. Bei den folgende wurden die Fugen ge“tapt“ und einfacher auf Zeitungspapier gelegt.

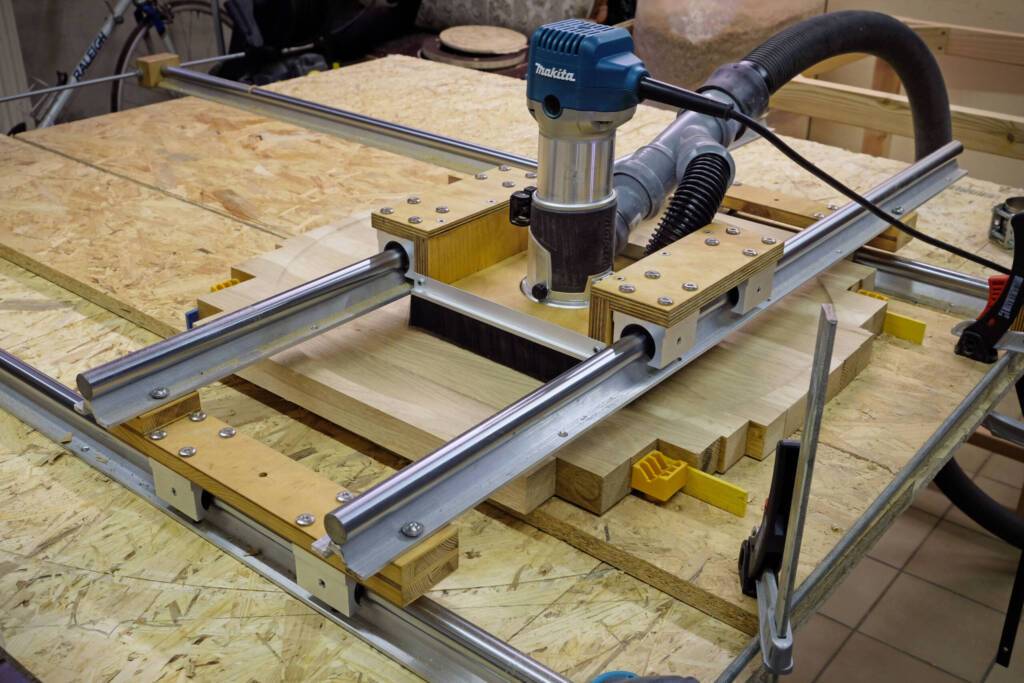

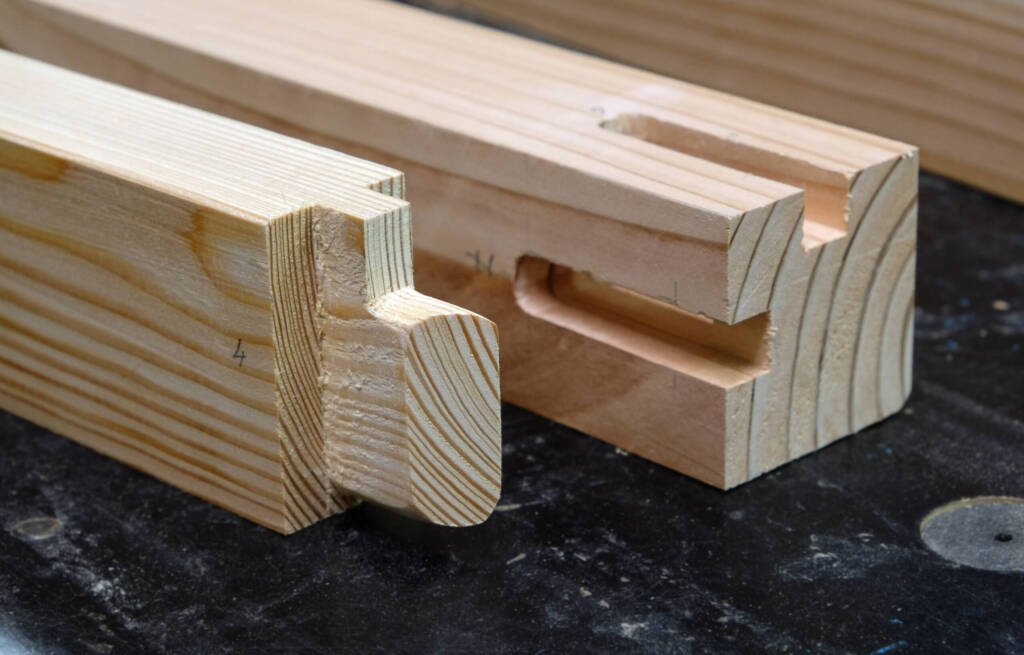

Für das Gestell hatte ich noch genug DOUGLAS-Holz vom Pavillon. Die Ecken-Rahmen des Gestells wurden klassisch mit Zapfen hergestellt. Speziell für dies Projekt habe ich mir die „Zauberkiste“ aus dem Buch „Handbuch Oberfräsen“ hergestellt. Dies braucht man nicht mehr zu beschreiben.

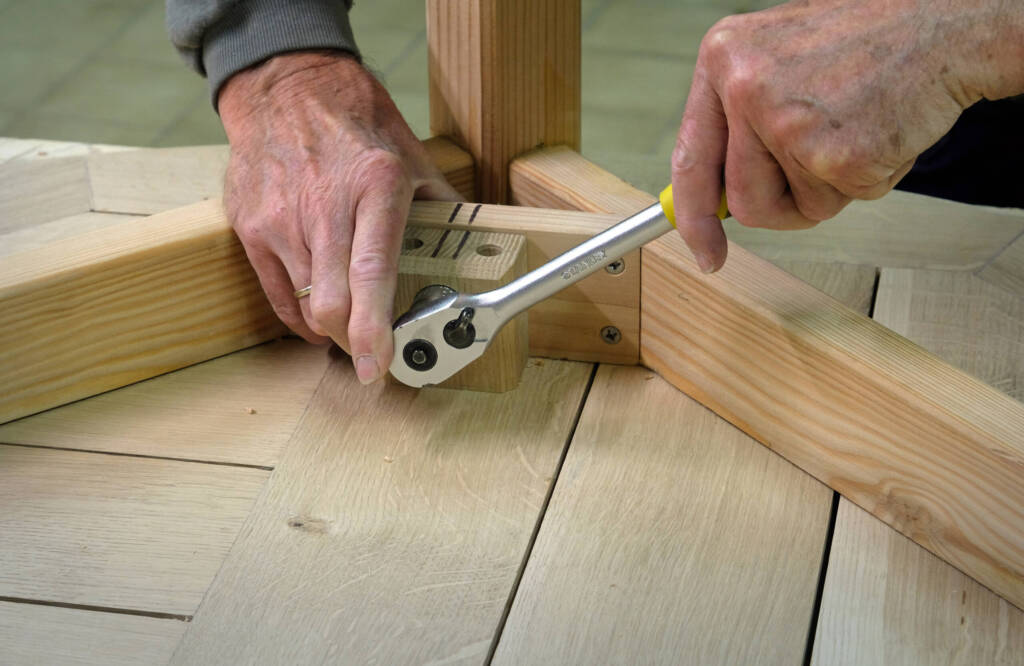

Die Ecken der Rahmen erhielten noch 45 Grad-Versteifungen und diese konnte ich dann gut benutzen um Tischplatte mit dem Gestell an zu schrauben.
Zum Abschluss habe ich noch einen Drehplatte zum Aufsetzen mit Reststücken der Eiche gemacht. Drehtellerlager aus Aluminiumlegierung 40cm wurde an einer gefräste Nute befestigt.
- 40 mm dicke Eiche Dielen
- 4 Stk Douglasie Riegel 65 x 35 mm 750 mm
- 4 Stk Douglasie Pfosten 60 x 60 mm 735 mm
- 4 Stk Douglasie untere Holme
- 72 Stk Sippo Dominodübel
- PUR-Leim
- 8 Stk Holzschrauben 6x70 mm für die Befestigung am Gestell
- Hartwachs-Öl für "aussen"
- Drehtellerlager aus Aluminiumlegierung 40cm

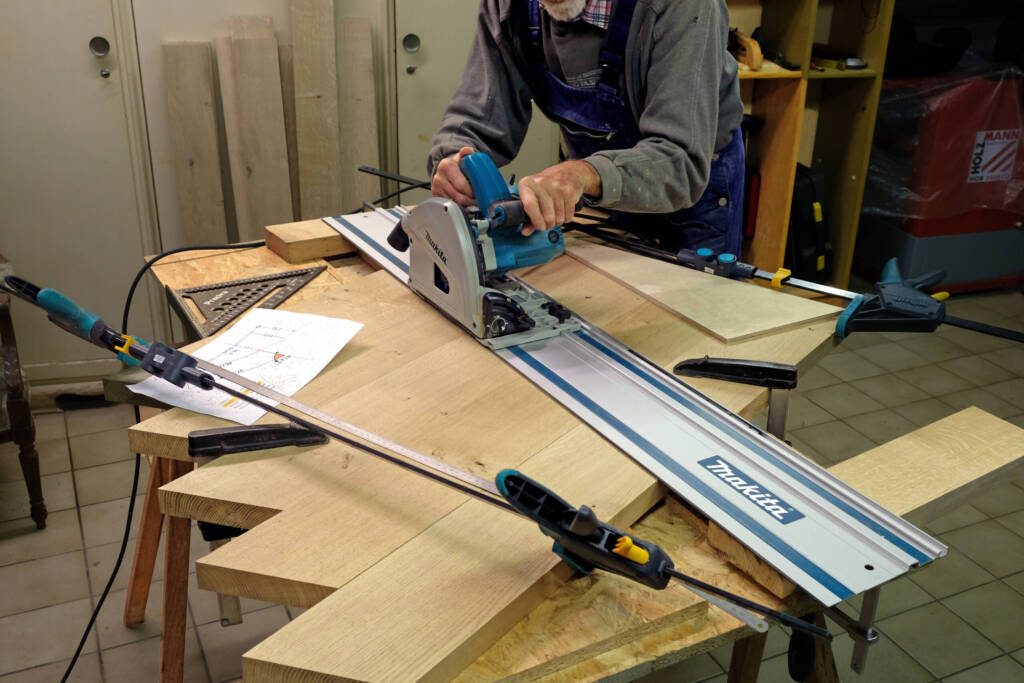

- Tauchsäge mit Schiene
- Abricht- und Dickenhobel

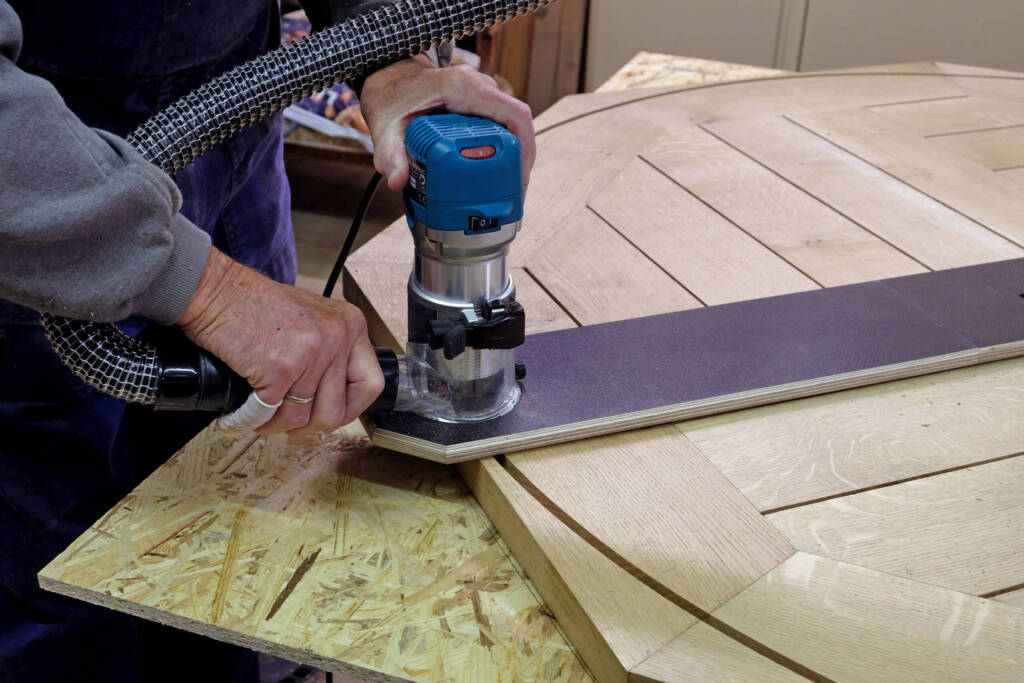

- Oberfräse
- Bandschleifer

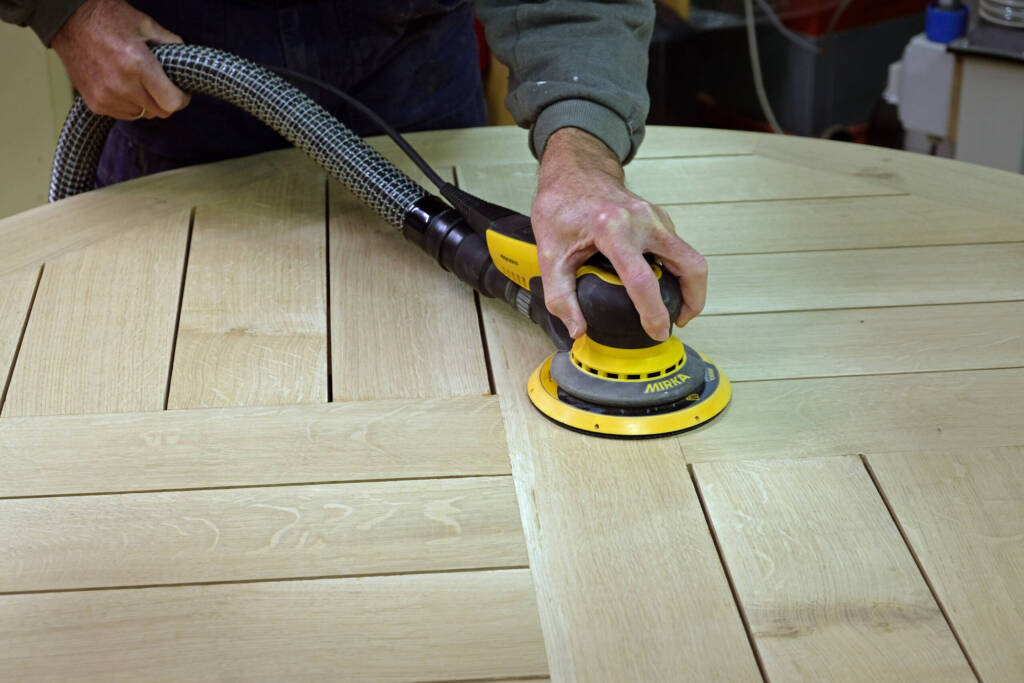

- Exzenterschleifer
- Akku Bohr- und Schrauber
