Vier Rollen führen den Absaugschlauch

Störrische Absaugschläuche von Schleifer oder Oberfräse nerven, weil ihre geriffelte Oberfläche so oft an Tischkanten hängen bleibt. Dann geht die Arbeit an der Werkbank nur sehr ruckelig voran. Arbeiten Sie immer an derselben Stelle mit den Maschinen, können Sie über eine kleine selbstgebaute Führung nachdenken.

Rollenführung für Schlauch

Sie wird auf der Seite Ihrer Arbeitshand rechts oder links an den Tisch geschraubt.

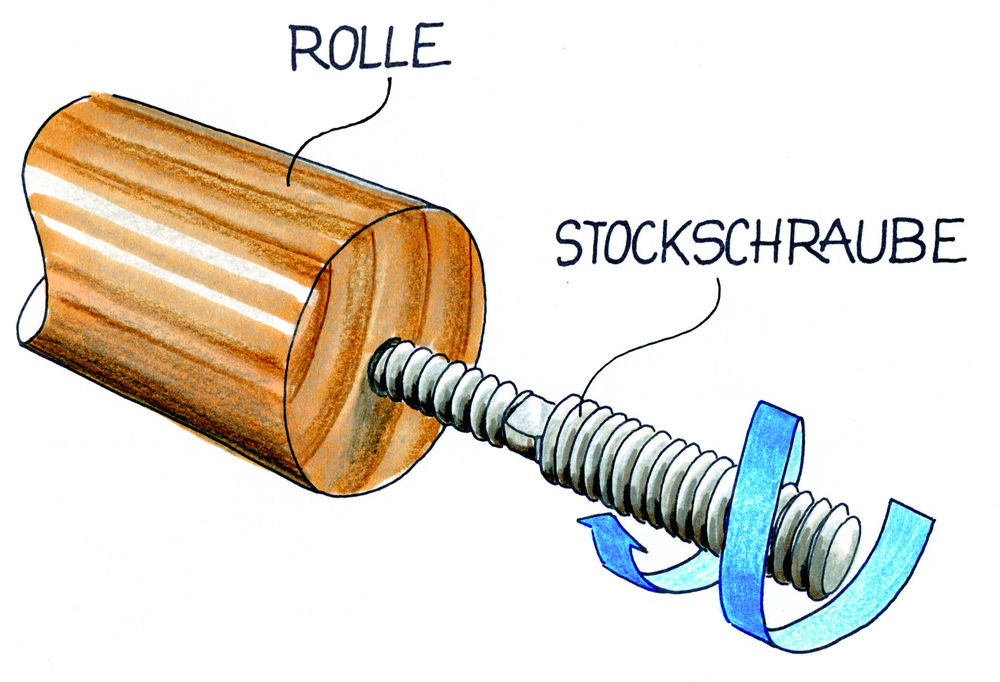

Das Kernstück der Vorrichtung sind vier je 9,5 Zentimeter lange und etwa 30 Millimeter dicke Rollen aus Hartholz, die am Ende mittig je eine 8-mm-Stockschraube eingedreht bekommen. Jede Schraube steht 15 Millimeter vor. Bauen Sie nun aus Resten einen Rahmen, der einen quadratischen Freiraum von zehn mal zehn Zentimetern hat. In ihm drehen sich die freien Enden der Stockschrauben frei in 8,5-mm-Bohrungen.
Stecken Sie nun ein Rollenpaar auf die eine Innenseite des Rahmens und das andere – quer zum ersten – auf die andere (siehe Zeichnung). Dann erst werden die vier Rahmenteile verbunden.
Mit dieser Rollenführung wird der ewige Schlauchärger sicher beendet.
