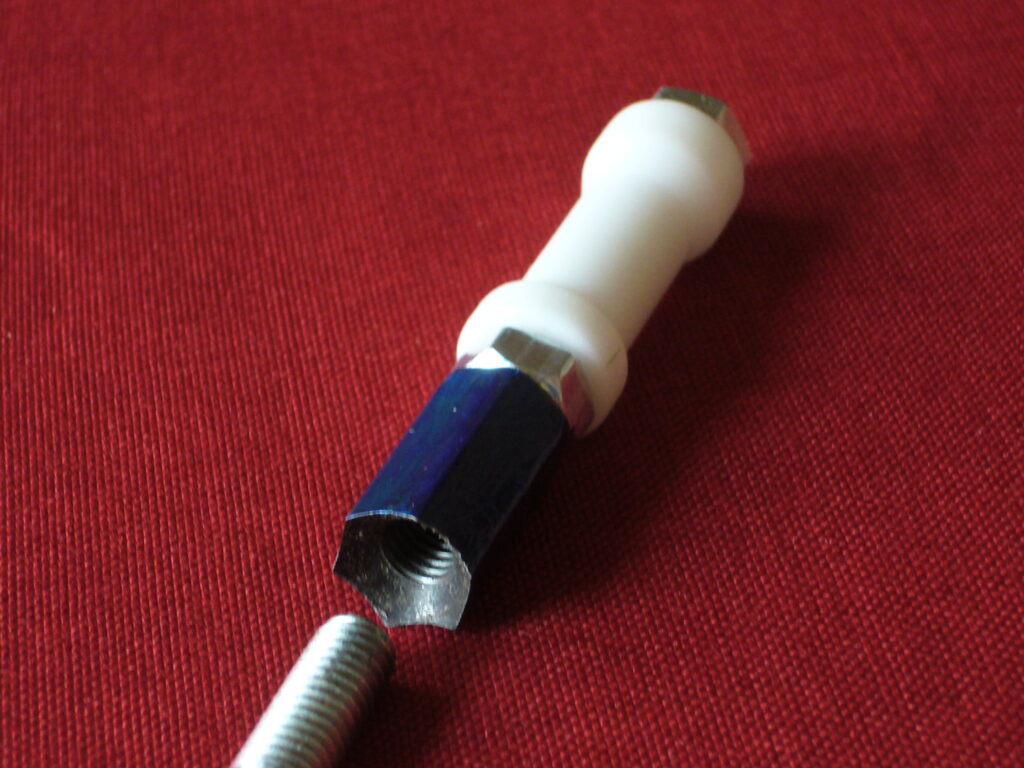

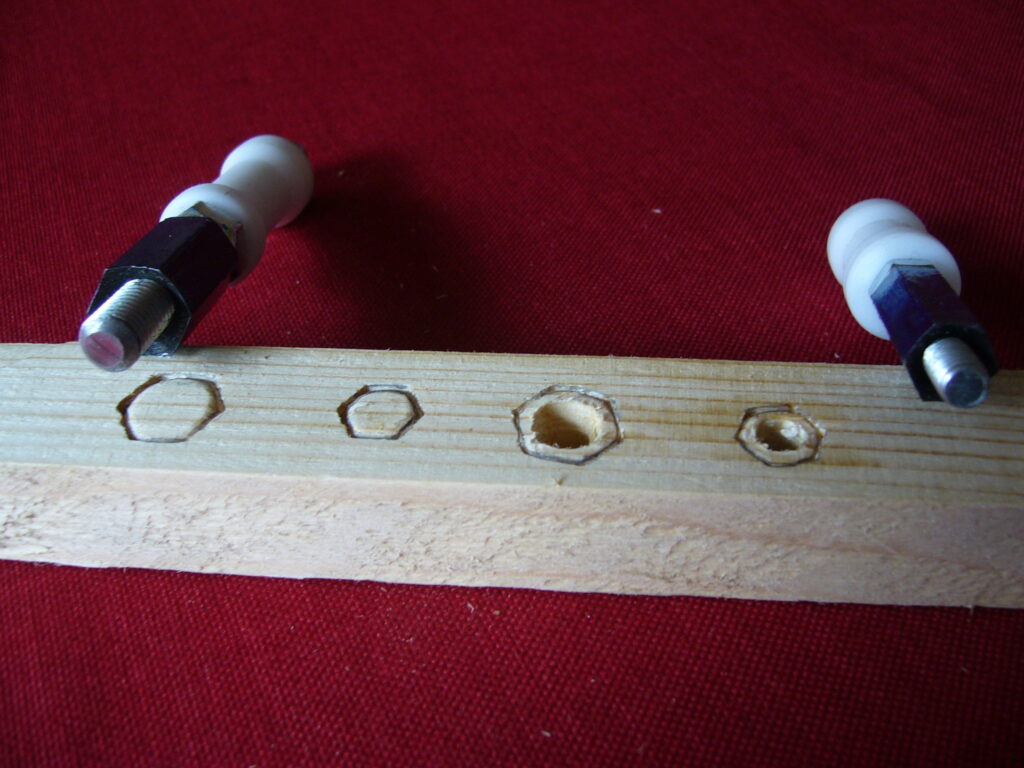

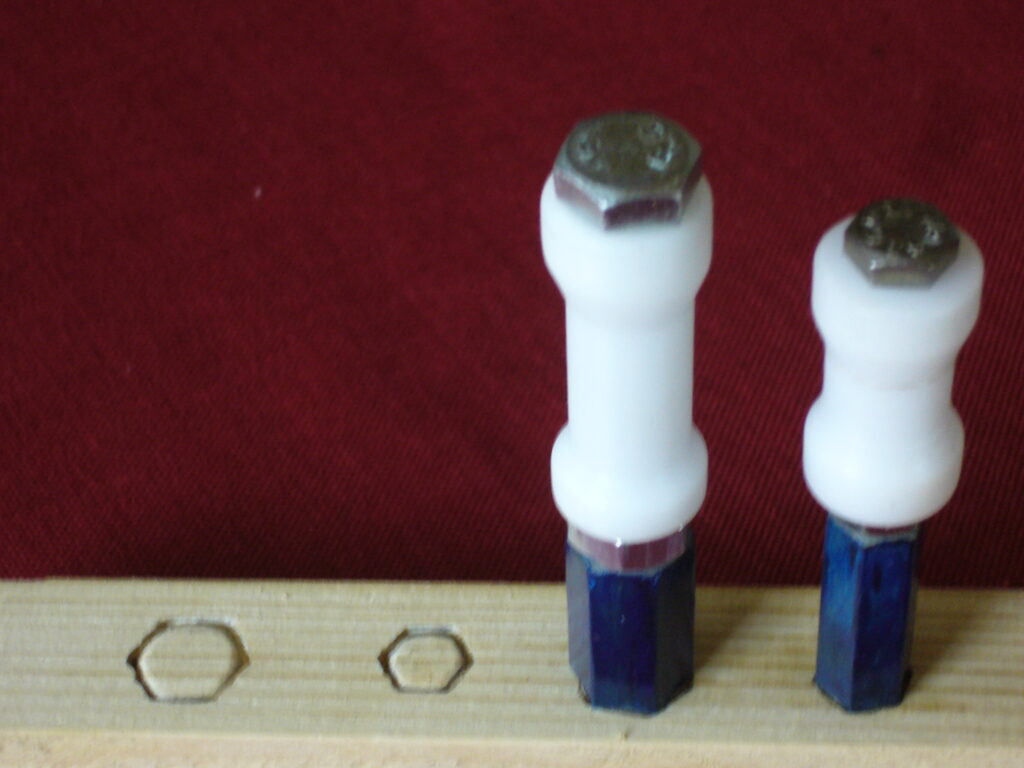

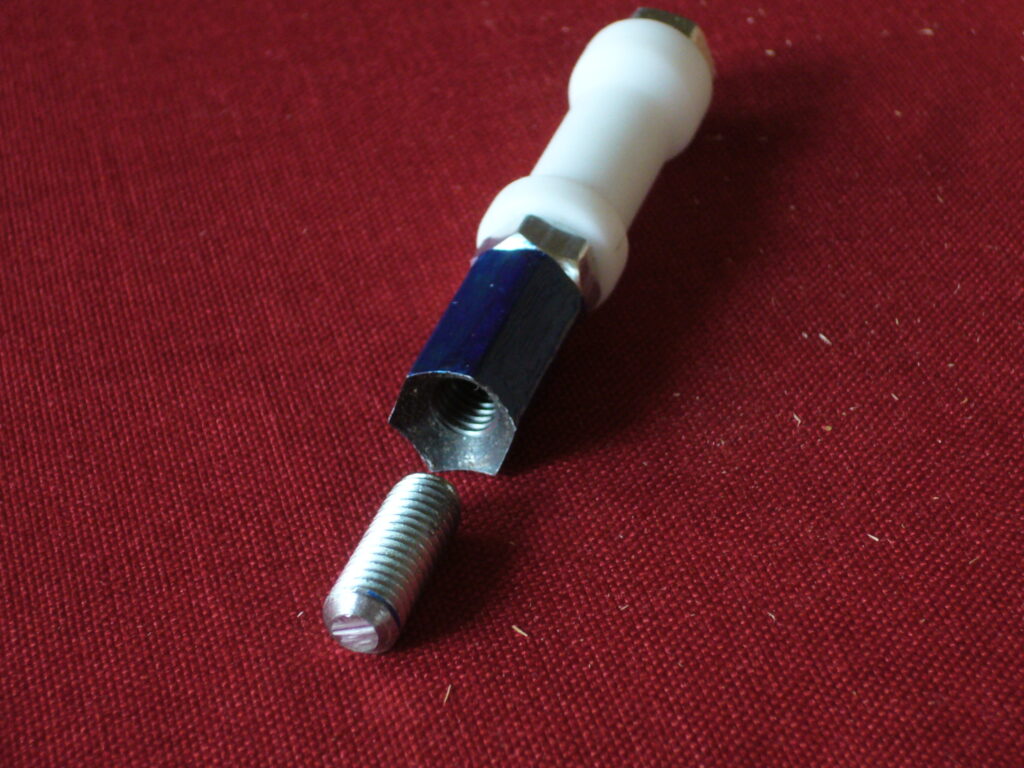

Vorrichtung zum einfachen Vorstanzen von MutternImmer wieder steht man vor dem Problem Sechskant-muttern in Holz zu versenken. Mit Bleistift und Stecheisen geht das zwar, mit der hier beschrieben Stanze aber einfacher und genauer. Sie besteht im Grunde nur aus drei Teilen: einer Maschinenschraube, einer Sechskant-Mutter und einer Lang-oder Verbindungs-Mutter. Die auf den Bildern zu sehenden weissen Griffstücke sind reiner Zierrat und nicht funktionsrelevant. Die Langmutter wird mit einem Kegelsenker aufgeweitet. Die Stanze kann mit oder ohne Führungsstift eingesetzt werden, dieser ist werkzeuglos zu montieren. Die Langmutter wird an allen sechs Seiten geschliffen und dann gehärtet. Bei der Montage ist darauf zu achten, dass die Maschinenschraube nicht zu tief eingeschraubt wird, damit Platz für den Führungsstift bleibt.
Benötigte Zeit
1 Stunden
Verwendetes Werkzeug
Drehbank oder Bohrmaschine
Eisensäge
Kegelsenker
Verwendete Materialien
1 Maschinenschraube
1 Langmutter
1 Sechskantmutter
