Kreisschneider einstellen

Hilfswerkzeug zum genauen einstellen des Kreisschneiders

0 / 5. 0

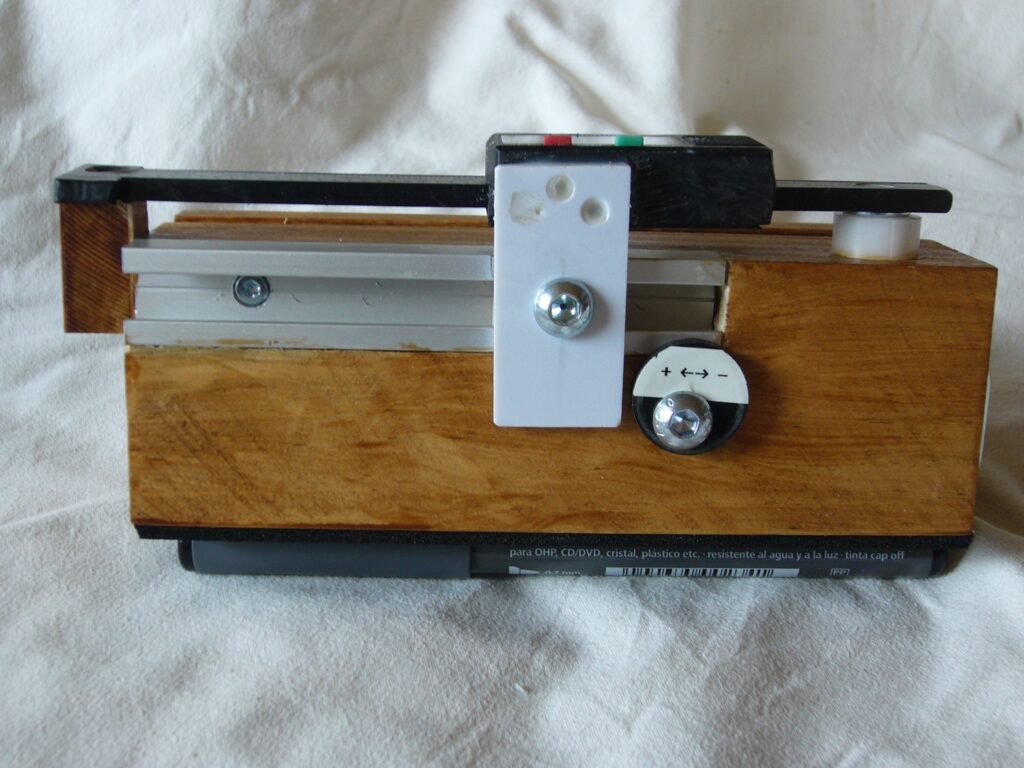

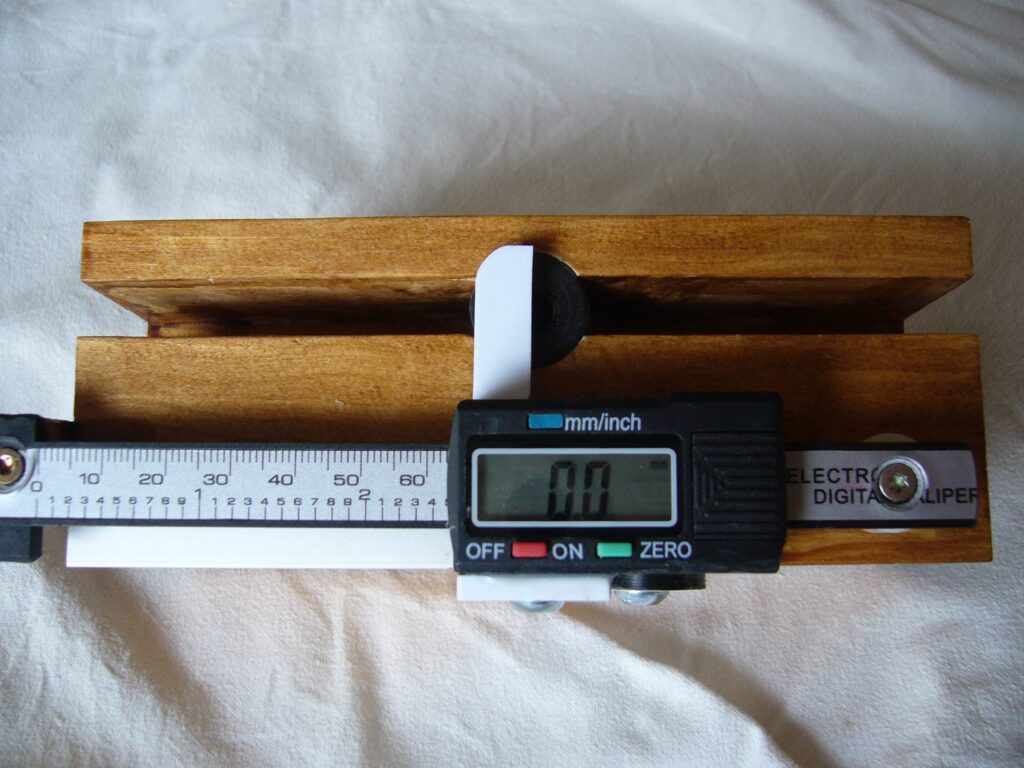

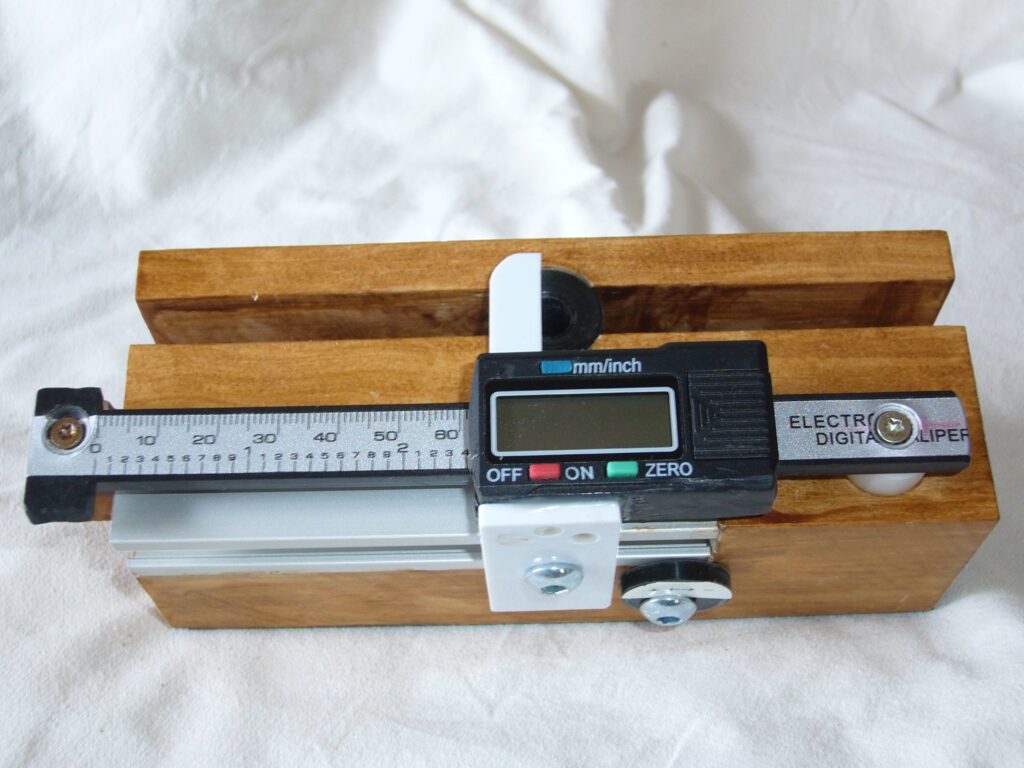

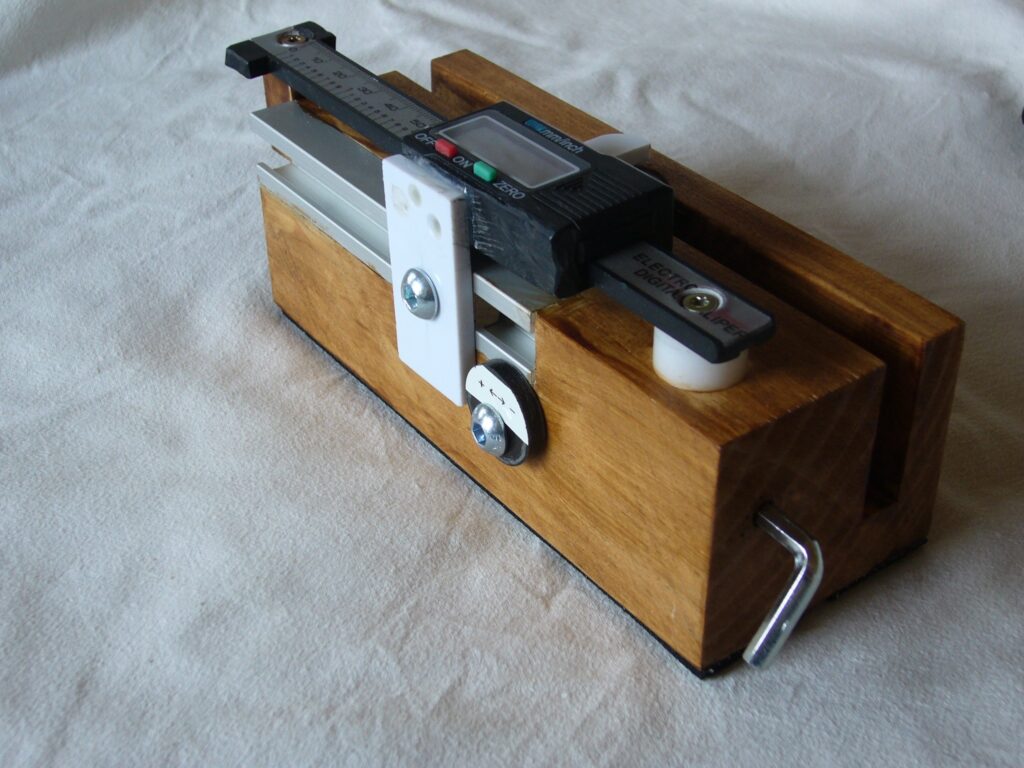

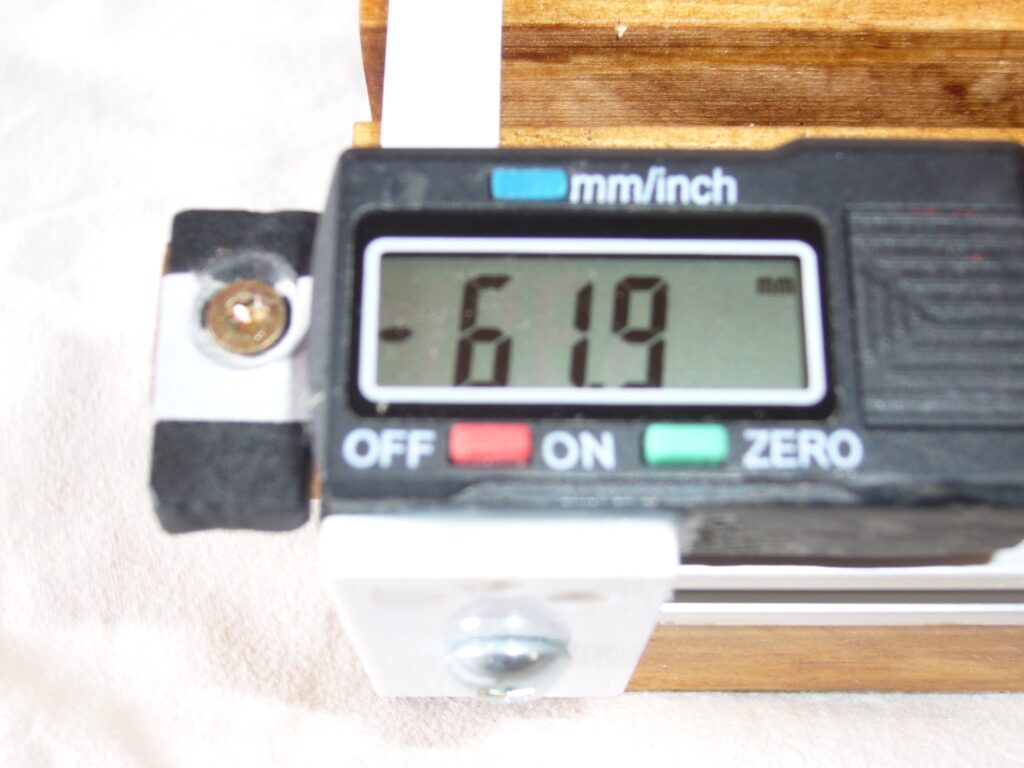

Mit diesem Werkzeug ist es möglich einen KS auf das Genaueste einzustellen! Dies gilt sowohl für Aussen- als auch für Innen-Kreise. Die Nullstellung wird einmal einjustiert und kann dann, mit Hilfe der schwarzen Excenterscheibe, bei Bedarf nachjustiert werden. Bei Innenkreisen (Scheiben, Rädern usw.) muss lediglich die Messerstärke zum Einstellmass dazu addiert werden. Dies kann sowohl durch einfache Addition (z.B. Scheibe Radius 30mm + 2,3mm = 32,3mm Einstellmass. Sicherer ist jedoch den Einstellschlitten um 2,3mm vorzustellen, neu zu Nullen und dann den gewünschten Radius (z.B. 30mm) einzustellen. Dies vermeidet Rechenfehler bei "krummen" Massen. Wichtiger Nachtrag: den blauen Umschalter "mm/inch" mit einer Rasierklinge unschädlich machen, also einkürzen!

Benötigte Zeit: Viele bei Prototyp, ansonsten vielleicht 2 - 3 Std.
Verwendetes Material
  • 2 Einschmelzmuttern M6
  • 2 Streifen Moosgummi
  • 1 Sechskant-Schlüssel
  • etwas 2-Komp.-Kleber
  • 4 Schrauben
  • 2 kleine Stck. Kunststoff (3mm stark, im Bild weiss)
  • 1 Stück T-Nut-Schiene mit Gleiter
  • etwas Rundmaterial (POM)
  • 1 Stück Holz
  • 1 Schieblehre (Kohlefaser, 5,80€)
Verwendetes Werkzeug
  • Forstnerbohrer
  • Holzbohrer
  • Drehbank (geht auch ohne)
  • Oberfräse
  • Kreissäge
