Fräshilfe für präzise Lüftungsnuten
Eine einfache Einstecklehre zum schnellen und reproduzierbaren Fräsen von Lüftungsnuten. Die Lehre wird in einen zuvor gefertigten Ausschnitt eingesetzt und nutzt dessen Kante als Referenz. So lassen sich mehrere Nuten mit definiertem Abstand fräsen, ohne jede Position einzeln anreißen und ausmessen zu müssen.
Bei der Herstellung einer belüfteten Platte stand ich vor einem einfachen, aber wiederkehrenden Arbeitsschritt: Mehrere Lüftungsnuten sollten mit möglichst gleichmäßigen Abständen und sauberer Positionierung gefräst werden.
Statt jede Nut einzeln anzureißen und auszumessen, habe ich dafür eine kleine Einstecklehre gebaut.

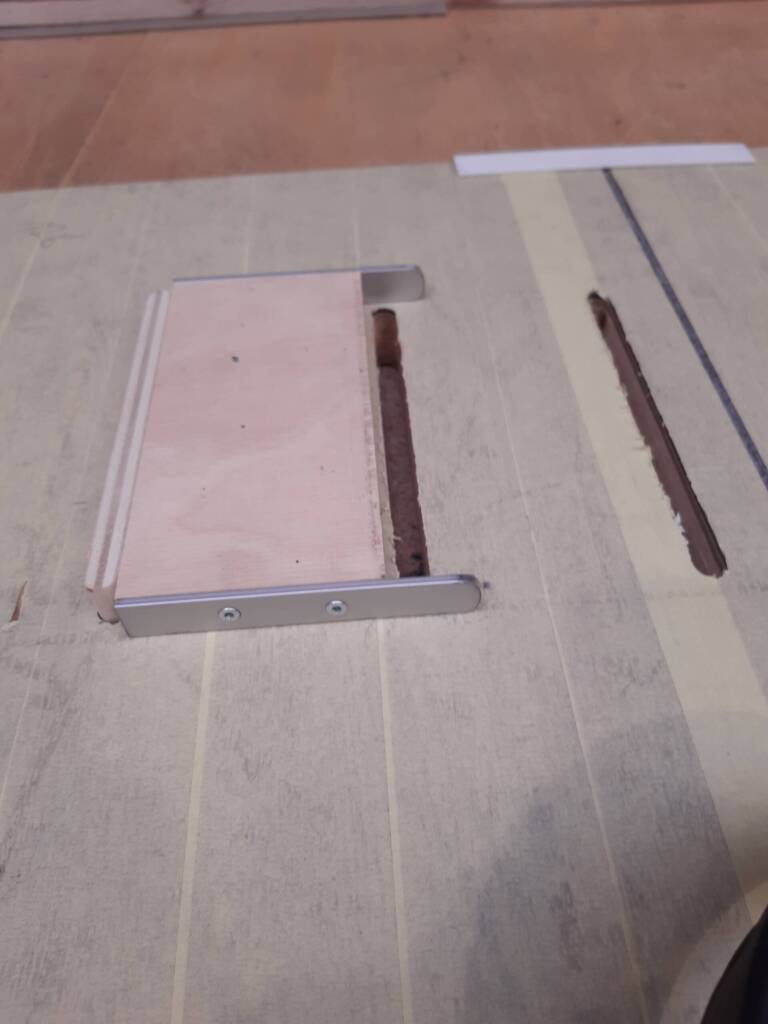

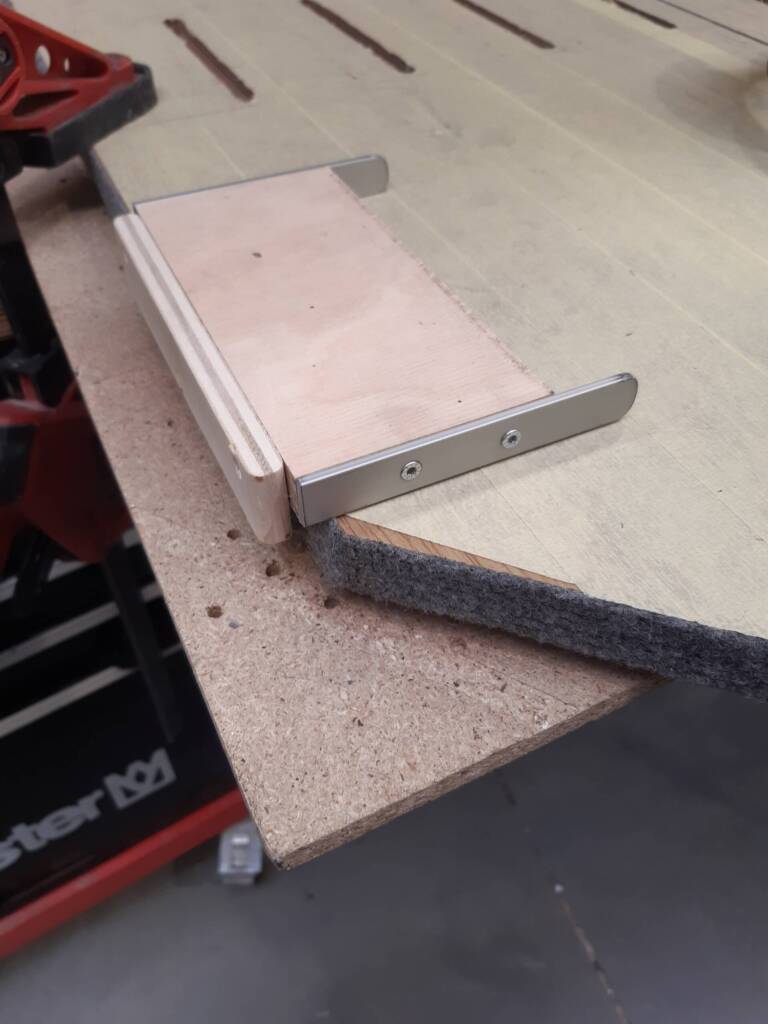

Die Besonderheit der Lehre liegt in ihrer Referenzierung. Sie wird in den bereits gefertigten Ausschnitt eingesetzt. Dessen Kante dient als feste Bezugskante für die Positionierung der folgenden Fräsungen. Die Anschläge der Lehre definieren dabei den Abstand zur vorhandenen Nut.

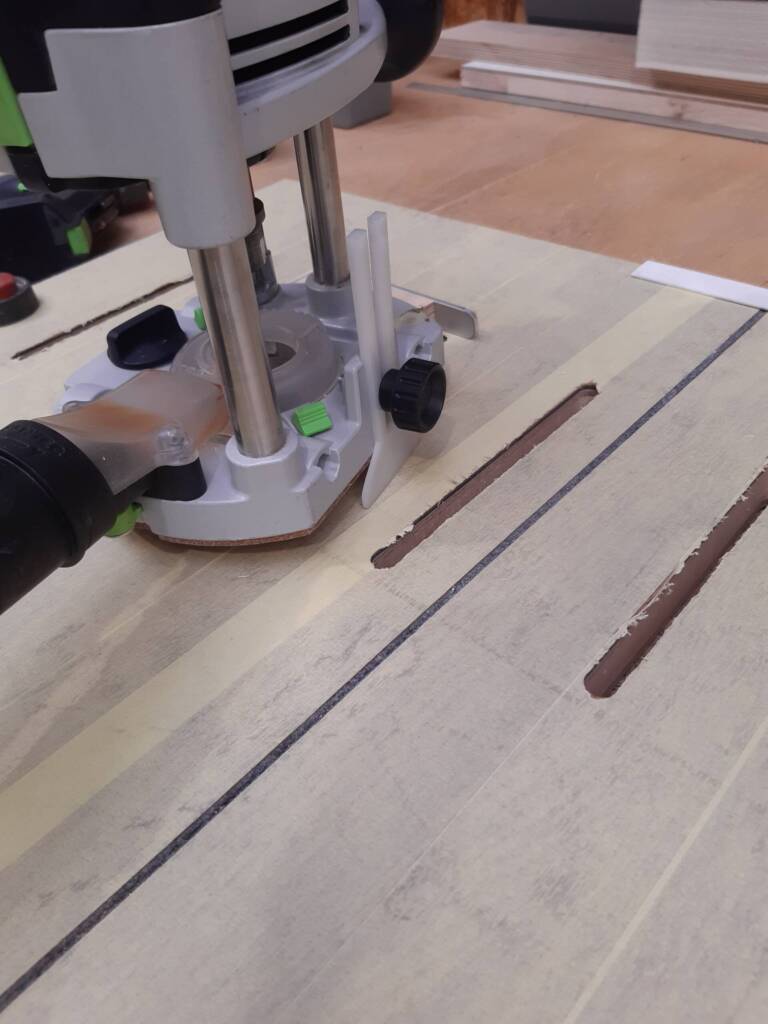

Dadurch muss lediglich der erste Ausschnitt sauber hergestellt werden. Anschließend lässt sich die Lehre einsetzen und die nächste Nut reproduzierbar fräsen. Der Vorgang wird für die weiteren Nuten wiederholt.
Die Konstruktion ist bewusst einfach gehalten und auf genau diese Anwendung zugeschnitten. Für mich ist sie ein gutes Beispiel dafür, wie eine kleine selbstgebaute Vorrichtung einen wiederkehrenden Arbeitsschritt deutlich einfacher und reproduzierbarer machen kann.
Besonders praktisch ist dabei, dass nicht jedes Mal neu gemessen und angezeichnet werden muss. Die vorhandene Bearbeitung wird selbst zur Referenz für den nächsten Arbeitsschritt.
- Sperrholz 10mm
- Multiplex 15mm
- Alu Flachblech 15x3
- Assy 3x30
- Akkuschrauber
- Tischkreissäge
