Dunsthaubenaufhängung

Konstruktion zur Aufhängung einer Dunstabzugshaube bei ungünstigen Raumgegebenheiten

0 / 5. 0

Formverleimung Küchenmöbel Nussbaumholz

Vor ungefähr 30 Jahren standen einige unserer Küchenelemente auf einer Gewerbeausstellung im ländlichen Ostwestfalen. Nach mehrfacher Überarbeitung und Ergänzungen, teilweise auch aus weiteren Ausstellungsküchen, sind sie nun fester Bestandteil unserer Wohnung. Nur leider war wegen sehr begrenzten Platzverhältnissen keine geeignete Stelle für eine Dunsthaube vorhanden. Bei einer kleinen Küche - ein echter Nachteil, den es bei ihrer letzten Überarbeitung zu beheben galt.
Nach etlichen Überlegungen, bei denen es hauptsächlich darum ging den Lichteinfall durch unser Küchenfenster mit der Installation einer Dunsthaube nicht weiter einzuschränken, entschieden wir uns für eine im Durchmesser 50 cm kleine Dunsthaube, die an der Decke montiert wird.
Um eine Deckenmontage zu realisieren, musste diese entweder verstärkt werden oder es musste eine tragfähige Konstruktion her, die das Gewicht der Haube auf die Seitenwand übertragen könnte.
Hier ist also das Ergebnis unserer Überlegungen.

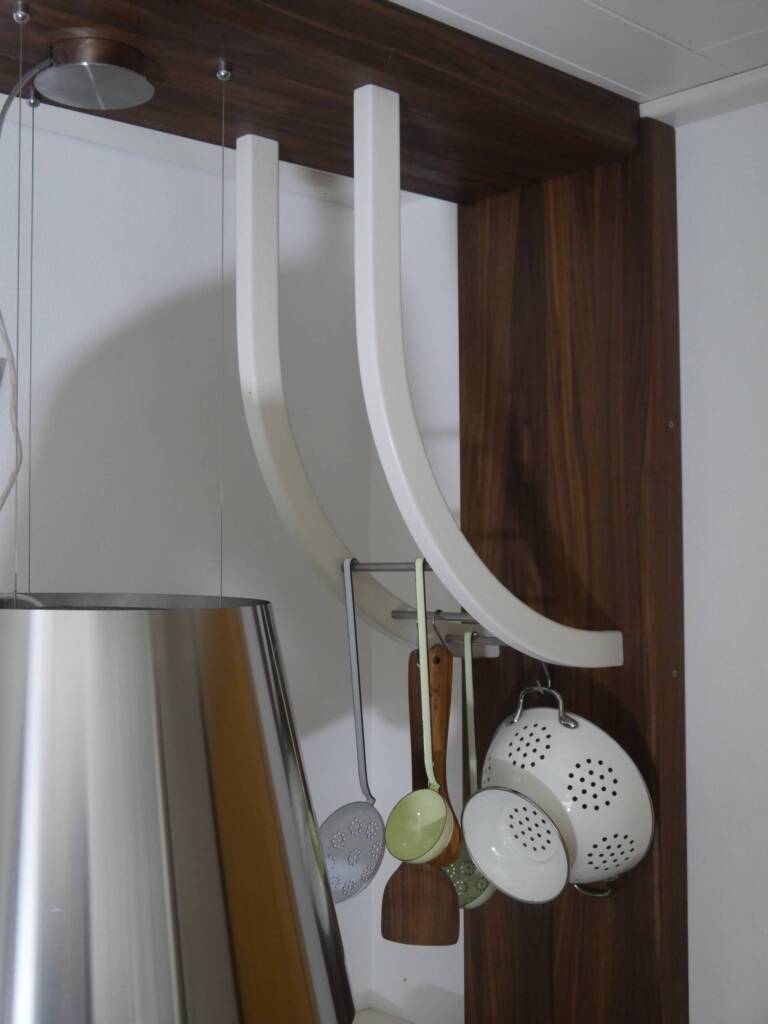

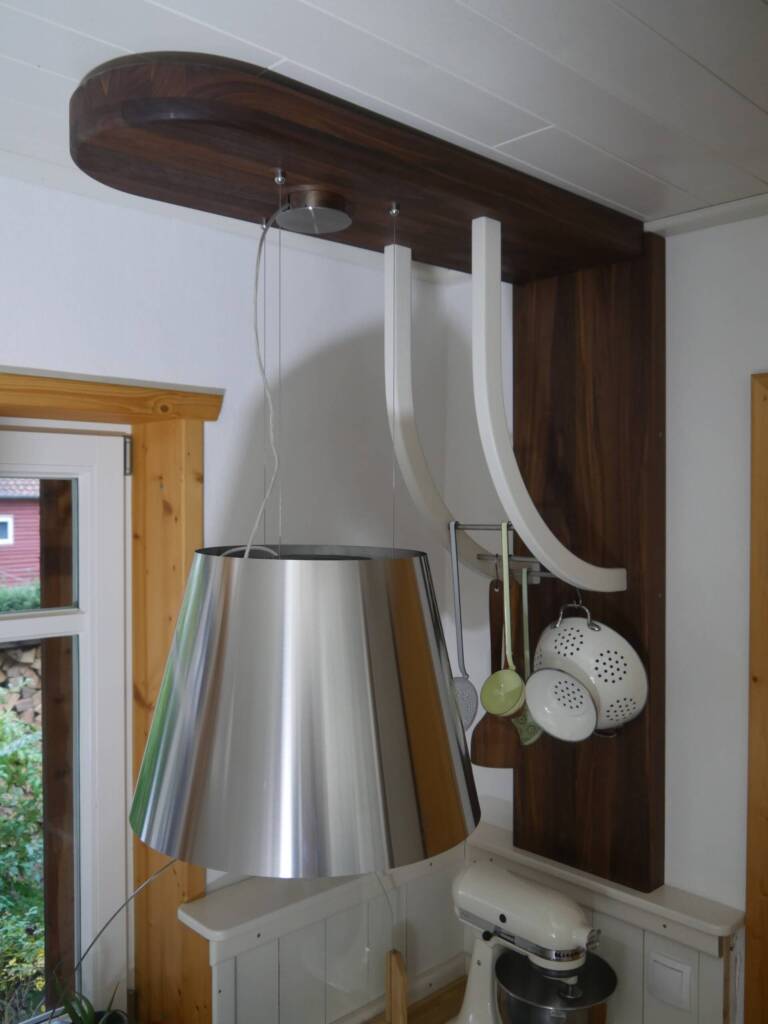

Der Ausleger für die Dunsthaube ist aus massivem amerikanischen Nussbaum. Die Wandseite dient gleichzeitig zur starken Befestigung an der Wand und als Kabelkanal zur Stromversorgung der Haube. Die Deckenseite des Auslegers wird durch zwei formverleimte Rundstützen, die in beide Seiten verzapft sind so abgestützt, dass keine Deckenbefestigung nötig ist.
Um aus der Not eine Tugend zu machen wurden zwischen beiden formverleimten Rundstützen drei Edelstahlstangen eingelassen umso Küchenutensilien praktisch wie dekorativ aufzuhängen. Die Oberfläche vom Nussbaum ist mit einem Hart-Wachs-Öl behandelt, die Rundstützen in Frontfarbe lackiert.

Benötigte Zeit: 55 Arbeitsstunden
Verwendetes Material
  • Amerikanischer Nussbaum
  • Buchenholz
  • Edelstahlstangen
Verwendetes Werkzeug
  • Kreissäge
  • Hobel- und Abrichtmaschine
  • Bandsäge
  • Unterflurfräse
  • Bandschleifmaschine
  • diverses Handwerkzeug
