Aufsatzhobelbank mit Zahnrädern

Bei den Aufsatzhobelbänken gibt es jede Menge an Ausführungen. Hier kommt meine Art der Ausführung: Kraftübertagung durch Zahnräder

Holzwurm Lind

5 / 5. 2

Bankzange

Bei dem Projekt steht der optische Eindruck klar im Vordergrund. Man kann den technischen Wert mit deutlich geringerem Aufwand erreichen.

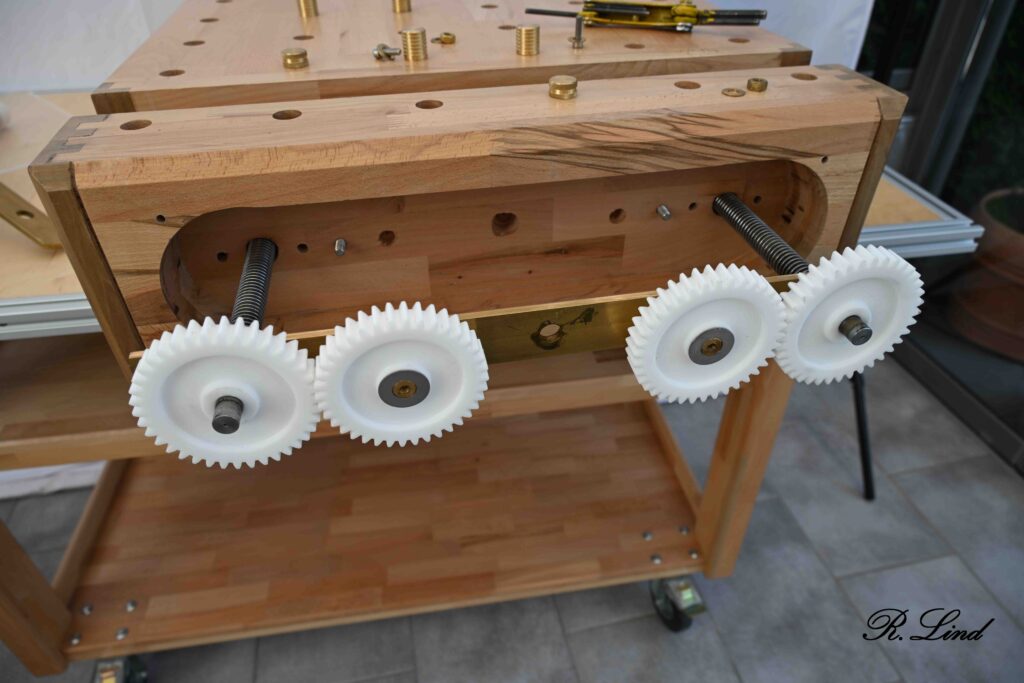

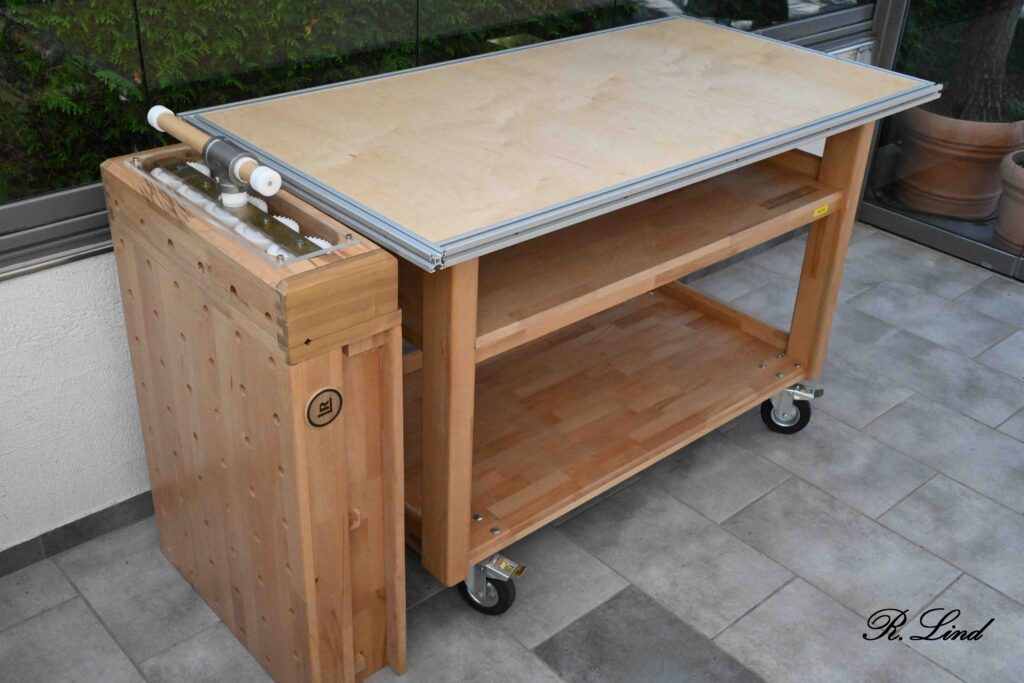

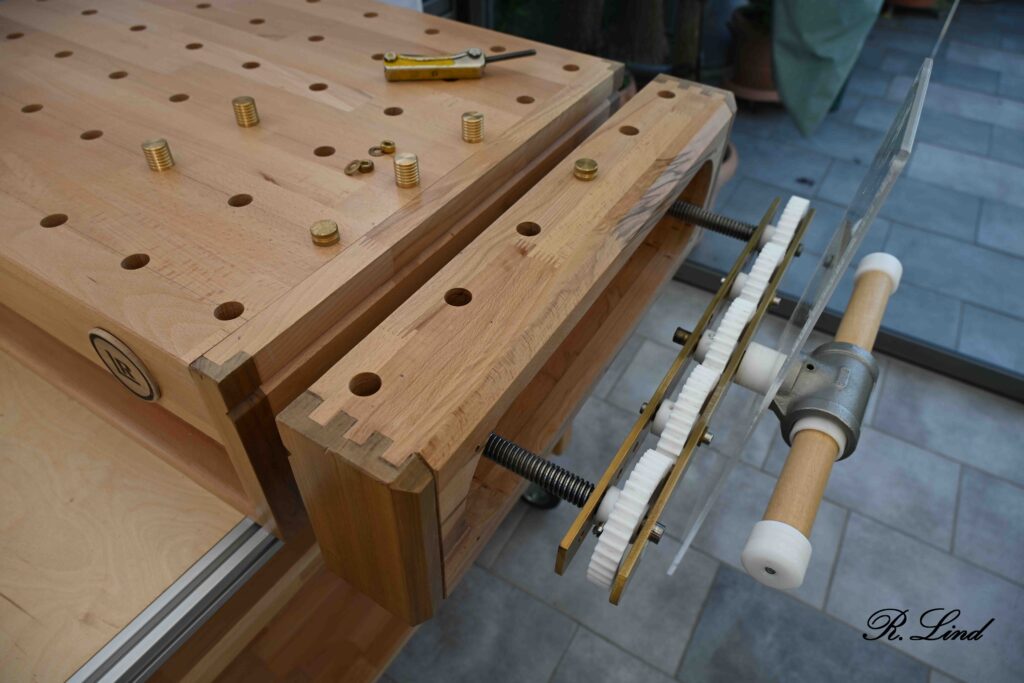

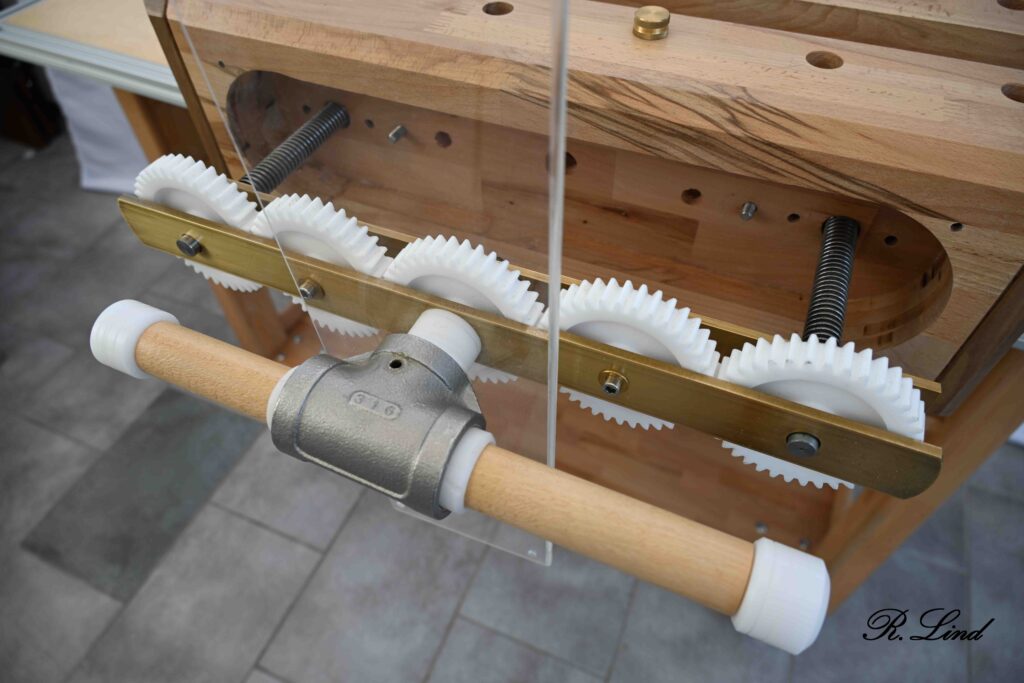

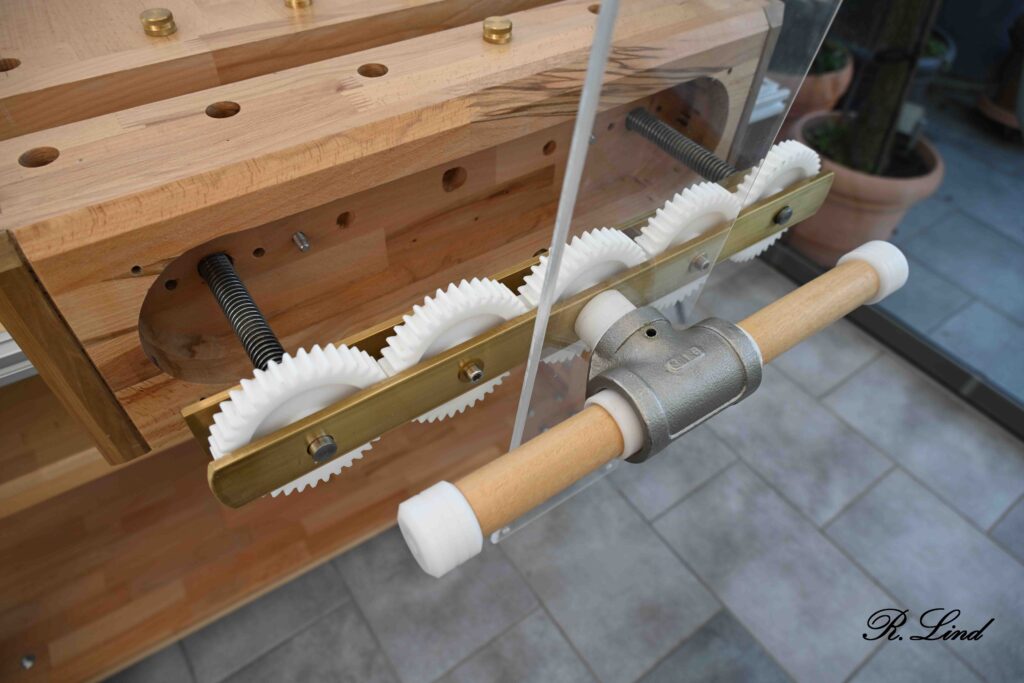

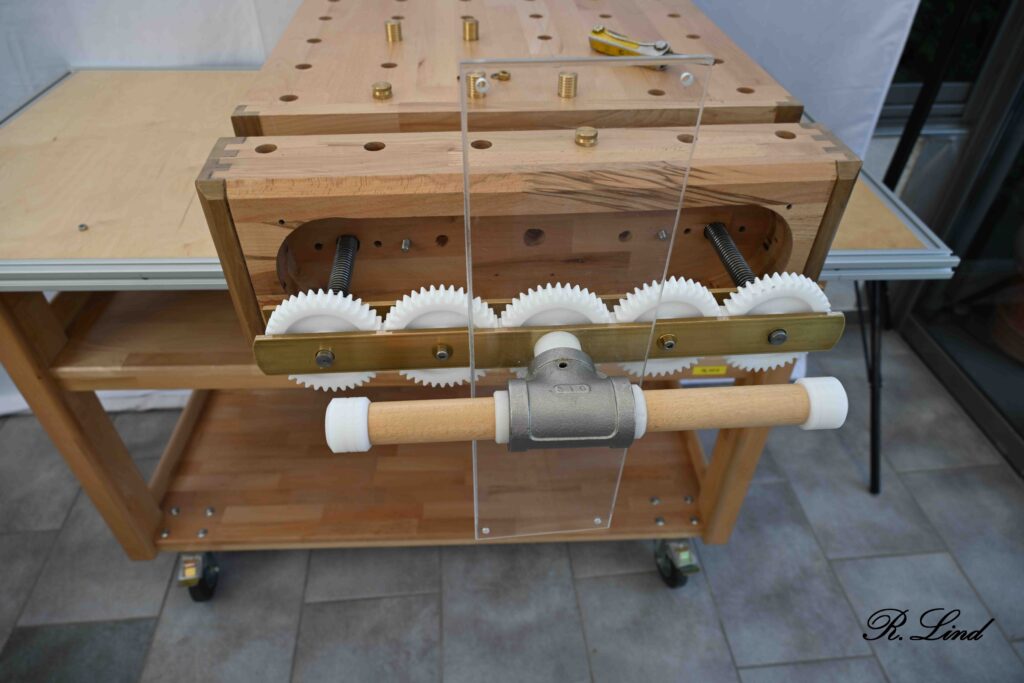

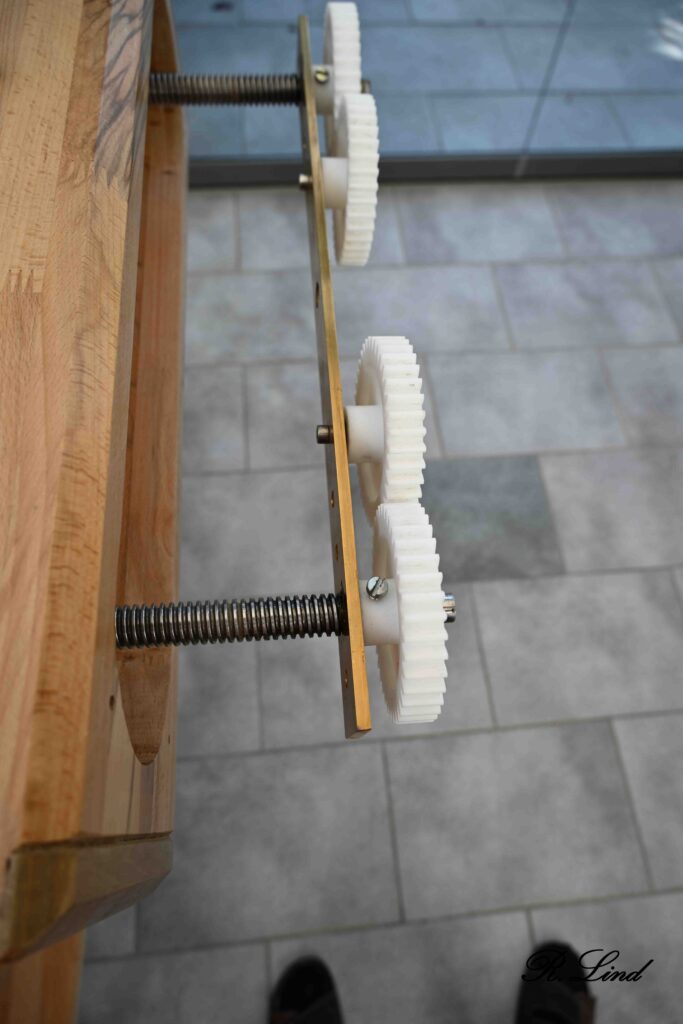

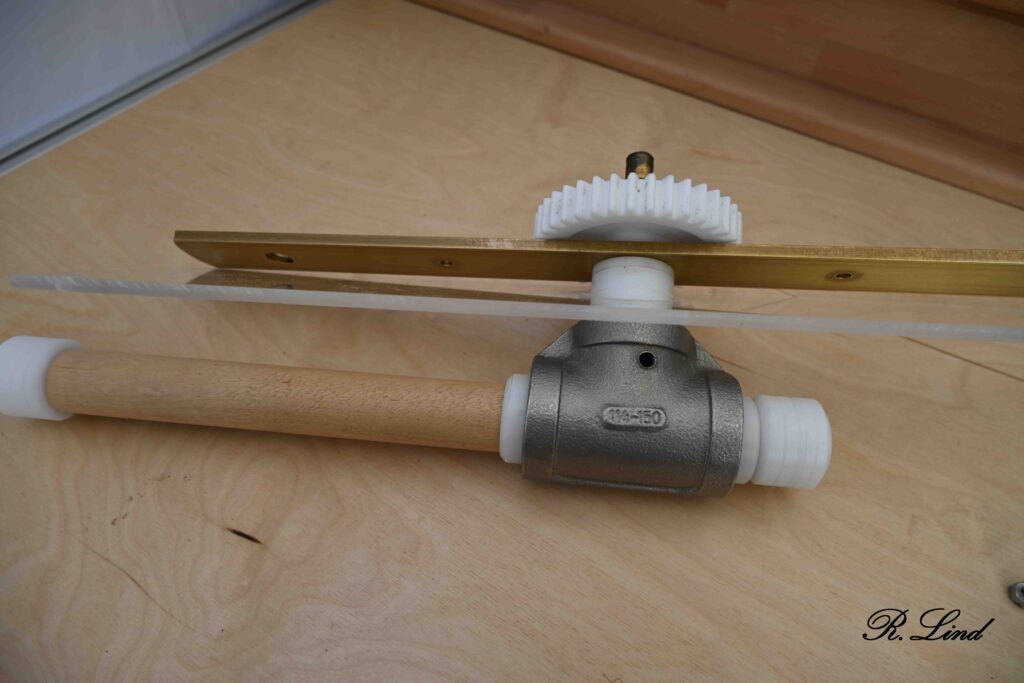

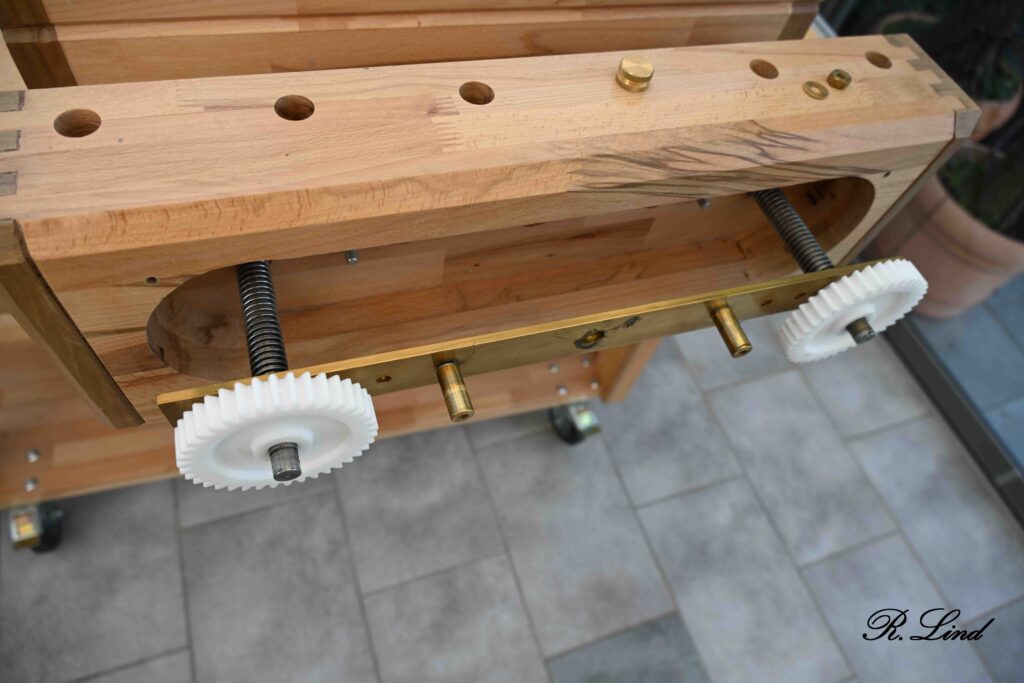

Das Projekt wurde aus Buchen-Leimholz gebaut und mit Exotenholz aus einer alten Treppe ergänzt. Für die Zahnräder wurden zwei Messing Flacheisen mit Achsen versehen. In der Mitte wurde ein T- Stück aus Edelstahl angebracht durch das ein Holzstiel eingebaut wurde. Die äußeren Achsen sind Trapezgewindestangen. Die Gewindestangen laufen auf der feststehende Seite durch die Trapezgewindemuttern mit 24 mm Länge. Für die Klemmvorrichtung wurden mehrere 20 mm Löcher gebohrt. Als Anschläge wurden 25 mm Messingrundmaterial abgedreht. Das Getriebe wurde mit einer Plexiglasscheibe abgedeckt. Auf der Unterseite wurden Streifen von Antirutschmatten aufgeklebt, dadurch kann man viele Arbeiten ohne Befestigung ausführen. Die Aufsatzhobelbank passt natürlich hervorragend zu meinem Universaltisch.
Bei diesem Projekt ist der Weg das Ziel.

Benötigte Zeit: Der Weg ist das Ziel
Verwendetes Material
  • Buchen-Leimholz
  • Exotenholz aus einer alten Treppe
  • Messing Flachmaterial 40 x 6 mm
  • Messing Rundmaterial 20 mm und 25 mm
  • Trapezgewindestangen zweigänig 12 x 6 Rechtsgewinde
  • Trapezgewindemuttern 24 mm Länge
  • Stirnzahnrad Gerade Breite 17 mm / 38 Zähne /Narbe 14 mm Polyacetal
Verwendetes Werkzeug
  • Kreissäge
  • Drehbank
  • Stichsäge
  • Kleingeräte
