Dübel Säge Vorrichtung (Dowel Cutter)

Eine hochwertige und funktionale Vorrichtung zum genauen und sicheren Ablängen von Dübelstangen an der Tischkreissäge.

5 / 5. 1

Dübel kürzen dübelsäge Jig

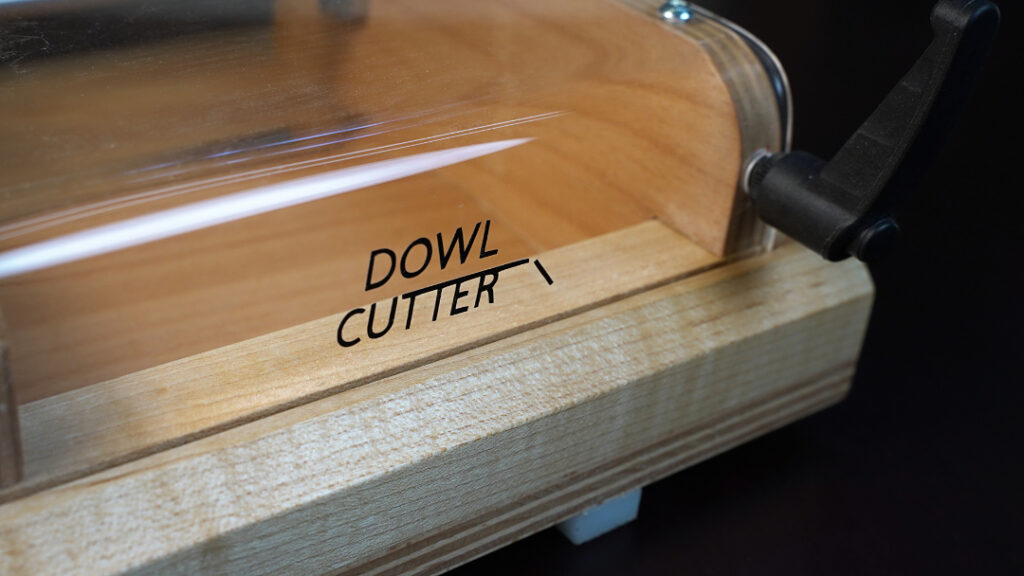

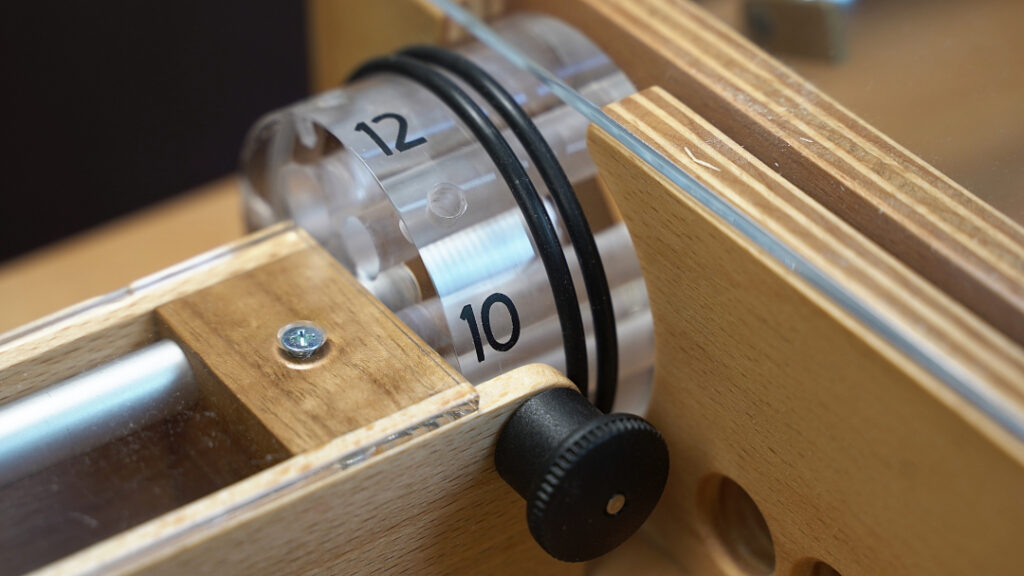

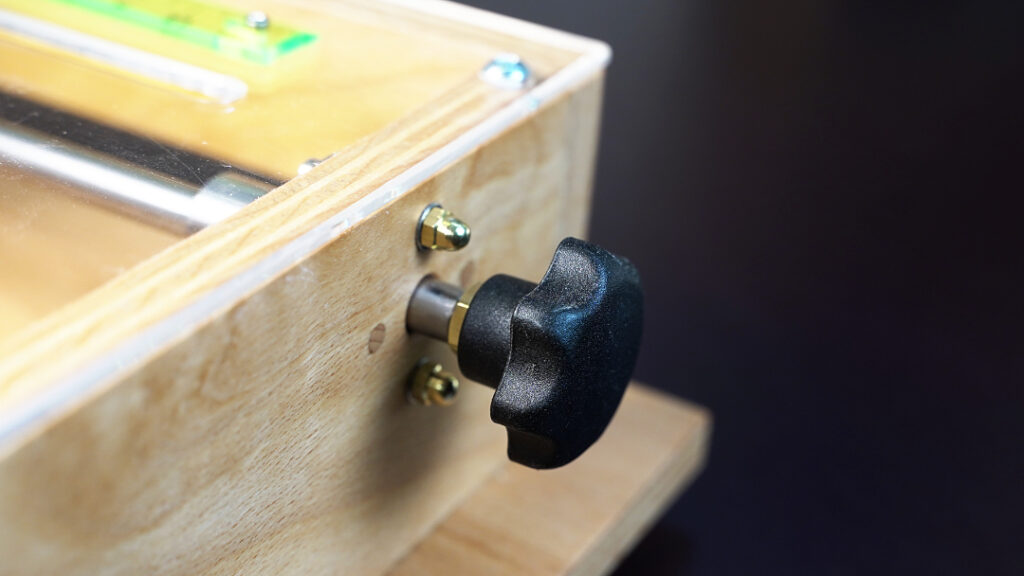

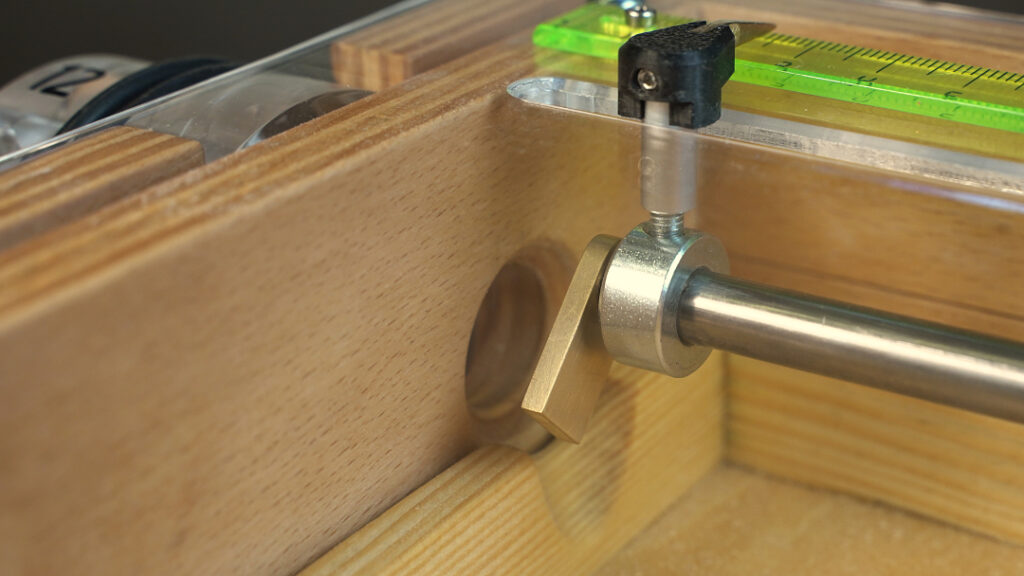

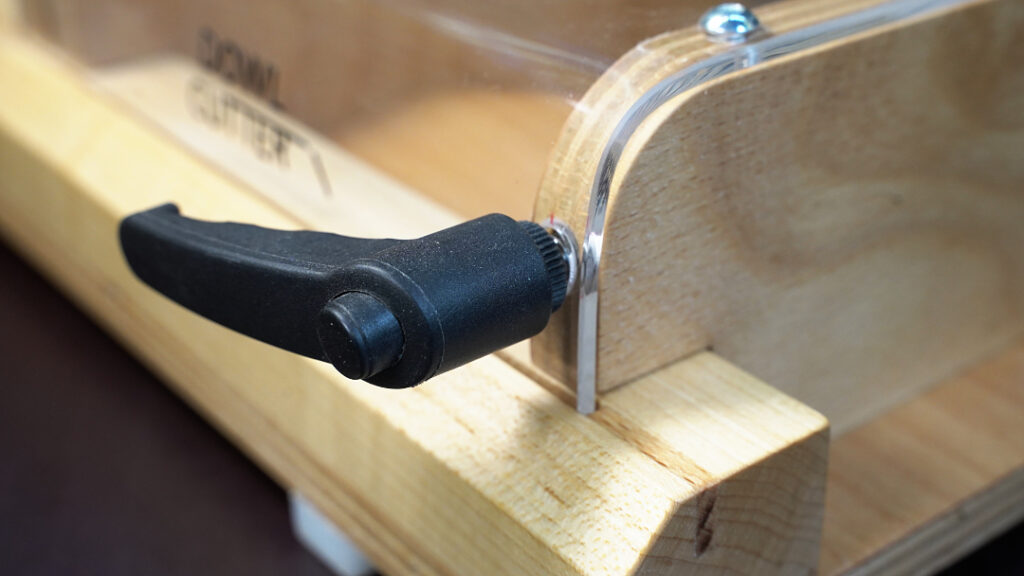

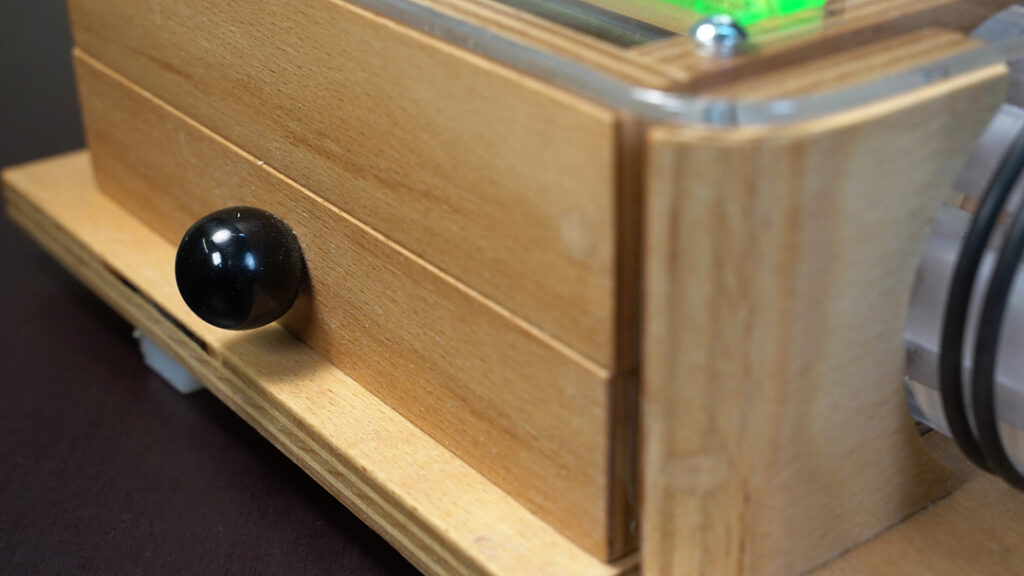

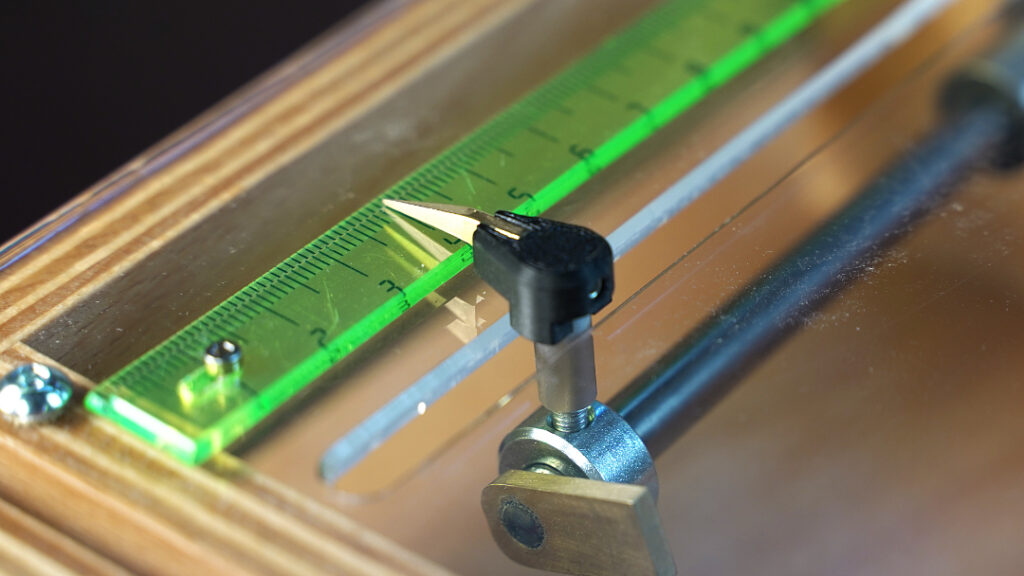

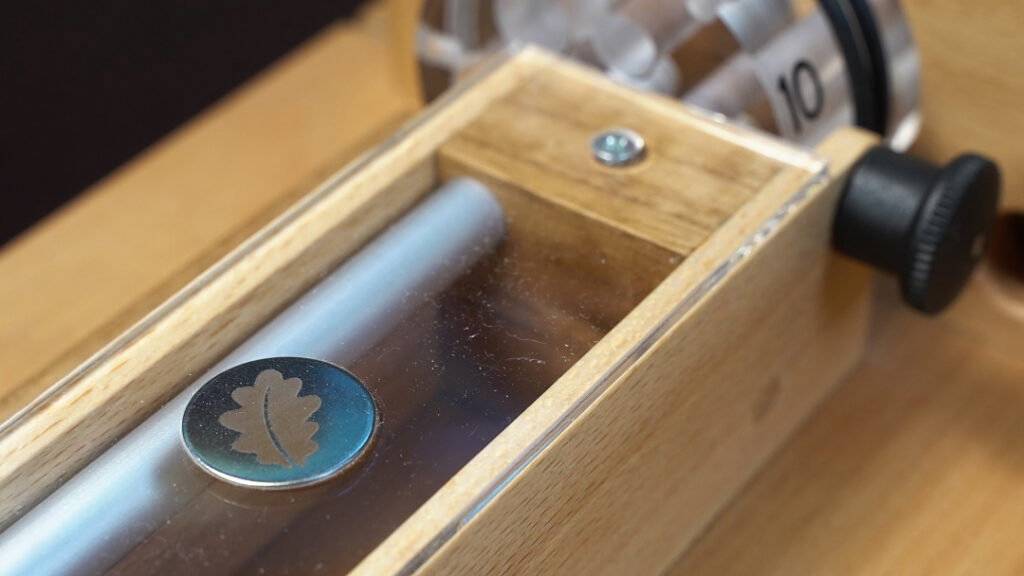

Aus Holz, Plexiglas und verschiedenen Metallteilen habe ich diese high-end Dübel Säge-Vorrichtung (Dowel Cutter) gebaut. Diese Vorrichtung ermöglicht das präzise und sichere Ablängen von Holzdübeln in verschiedenen Durchmessern, sodass man nicht mehr auf fertige Dübel in Standardlängen angewiesen ist. Stattdessen kann man sich aus Dübelstangen die passenden Dübel selbst zurecht sägen. Mit ein paar Dübelstangen/Riffelstangen in den gängigen Durchmessern ist man somit für jedes Projekt bestens bevorratet.

Auch wenn die Vorrichtung etwas "overengineered" erscheinen mag, ist das Projekt ist zudem perfekt zum Üben von präzisem Arbeiten und zur Kombination verschiedener Materialien und Methoden. Die Vorrichtung ist funktional, wertig und der Bau macht große Freude!

Detaillierte Schritt-für-Schritt Anleitung auf meinem YT-Kanal (@fabricium).

Benötigte Zeit: 30
Verwendetes Material
  • Diverse Schrauben, Muttern, Scheiben, Gewindeeinsätze
  • O-Ringe 57 mm Di, 3 mm
  • Zeiger aus 3D Drucker
  • Schullineal kurz
  • Hebel mit m6 Innengewinde
  • Sterngriff mit M6 Innengewinde
  • Rastbolzen
  • Gewindestangen M8, M6, M4
  • POM (für Gleitschienen)
  • Plexiglas Zylinder 60 mm Durchmesser, 40 mm lang
  • Plexiglas 3 mm
  • Buche Muliplex 12 mm
Verwendetes Werkzeug
  • Heißluftfön
  • Klammern und Leimzwingen
  • Diverse Bohrer
  • Ziehlinge
  • Metallsäge/Bügelsäge
  • Anreisswerkzeug
  • Gehrungssäge/Kappsäge
  • Tischbohrmaschine
  • Oberfräse mit Frästisch
  • Abricht-/Dickenhobel
  • Kreissäge mit Schiebeschlitten
