Frästisch im Getränkekisten Format

Einfacher kleiner Frästische für die Oberfräse

Schreinerfisch

5 / 5. 1

Der Frästisch ist nach einem Entwurf von Larissa Huff aus dem "Fine WoodWorking " Magazin Ausgabe 302 nachgebaut worden. Der Frästisch hat die Maße L/B/H 600x400x 340 mm.
Der Tisch besteht aus einer Melaminharz beschichteten 16 mm Spannplatte mit Buchenholzumleimer als Kantenschutz. Die beiden Seitenteile bestehen aus Fichte Dreischichtplatte mit Anleimer aus 5 mm Fichtenholz an den Schnittkannten und 4 Rahmenhölzer aus Fichtenholz im Querschnitt 60x25 mm.

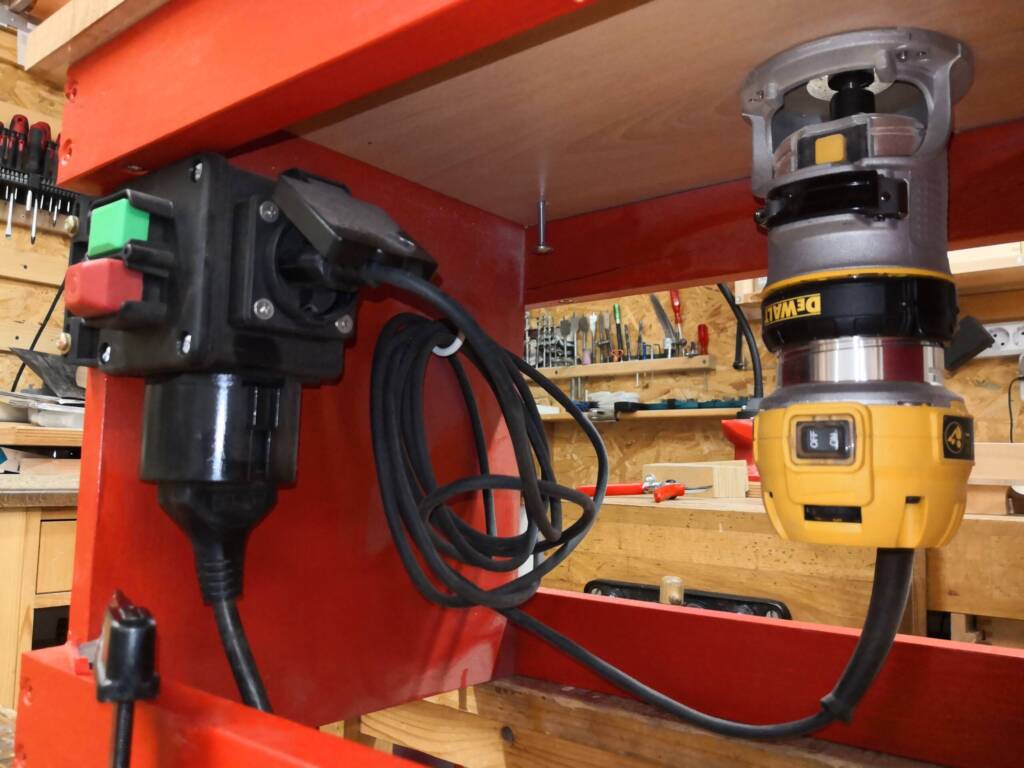

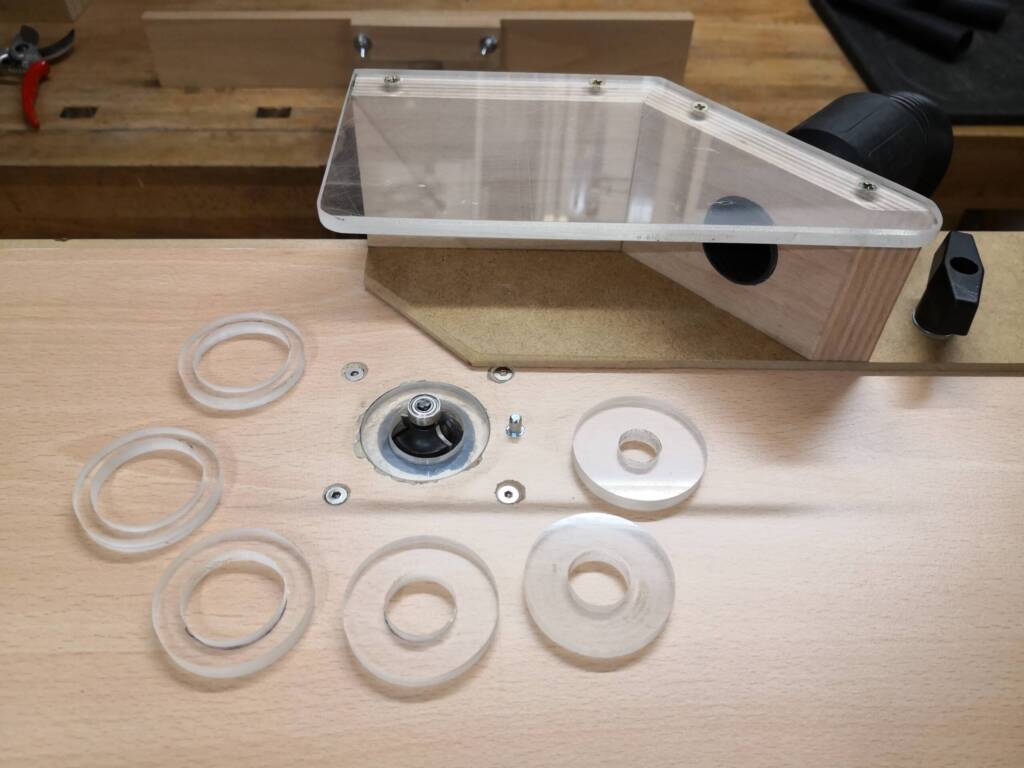

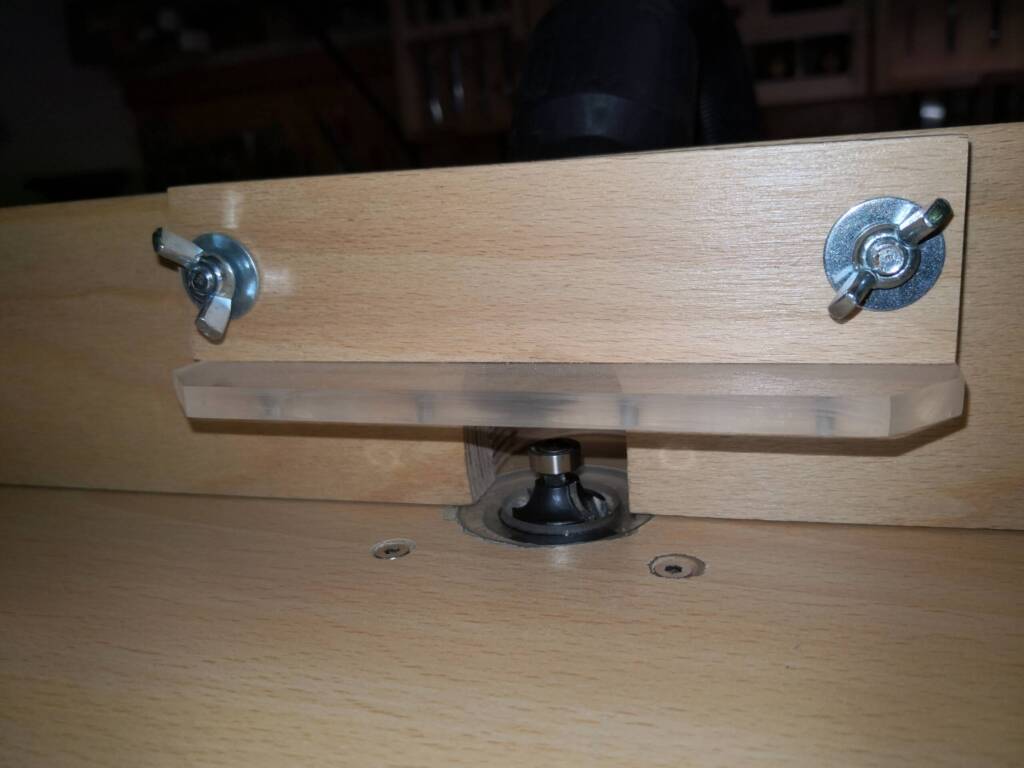

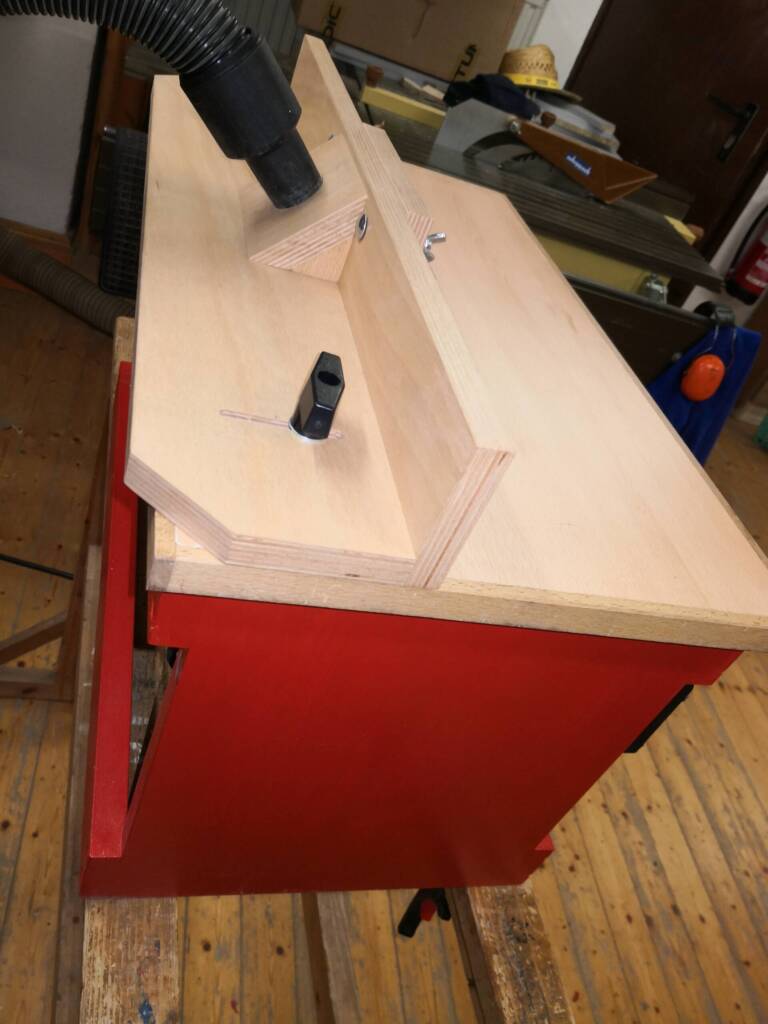

Im Nachgang wurde noch ein Längsanschlag und ein Frässchutz mit Absauganschluss zum geschweiften fräsen gebaut. Ein Sicherheitsschalter durfte nicht fehlen. Die verwendete Oberfräse scheint gerade geschaffen dafür. Die 6mm starke Bodenplatte aus Acrylglas des festen Fräskorbes wurden abmontiert um mehr Fräshöhe zu erhalten. Der Fräsmotor lässt sich ohne Werkzeug leicht entnehmen und kann in einem normalen Tauchsockel weiter verwendet werden. Die Höhenverstellung kann ebenfalls mit einem Stellring ohne zusätzliches Werkzeug vorgenommen werden ohne dabei den Fräsmotor herauszunehmen. Zusätzlich wurden Einlegeringe aus 6mm Plexiglas mit unterschiedlichen Bohrungen angefertigt. Wenn nötig, kann der Frästisch auch als Schemel oder Sitzgelegenheit dienen :-)

Benötigte Zeit: 8 Stunden
Verwendetes Material
  • Melaminharz beschichtete Spannplatte 16mm
  • Fichte Dreisshichtplatten
  • Fichtenleisten 60x25 mm
  • Buche Multiplex Platten
  • Plexiglass 6mm
  • Holzlack Feuerwehrrot auf Acryl Basis
  • MDF Platte 5mm
Verwendetes Werkzeug
  • 'Tischkreissäge
  • Abricht-Dicktenhobelmaschine
  • Akkuschrauber
  • Bohrständer
  • Berfräse
  • Excenterschleifer
  • Kreisschneider
