Ellipsenzirkel nach G. Henn

Nachbau eines Projekts aus G. Henns Handbuch für Oberfräsen*.

Wolfgang Kasper

0 / 5. 0

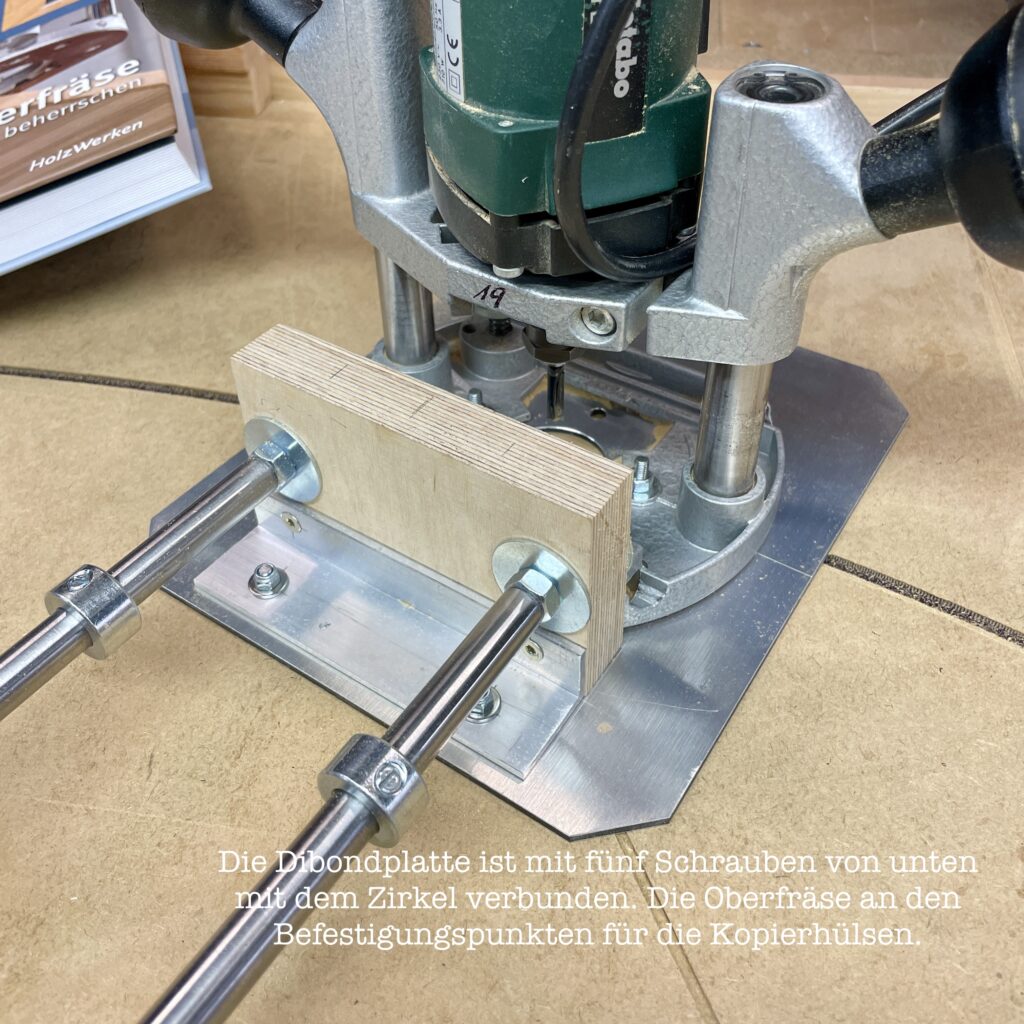

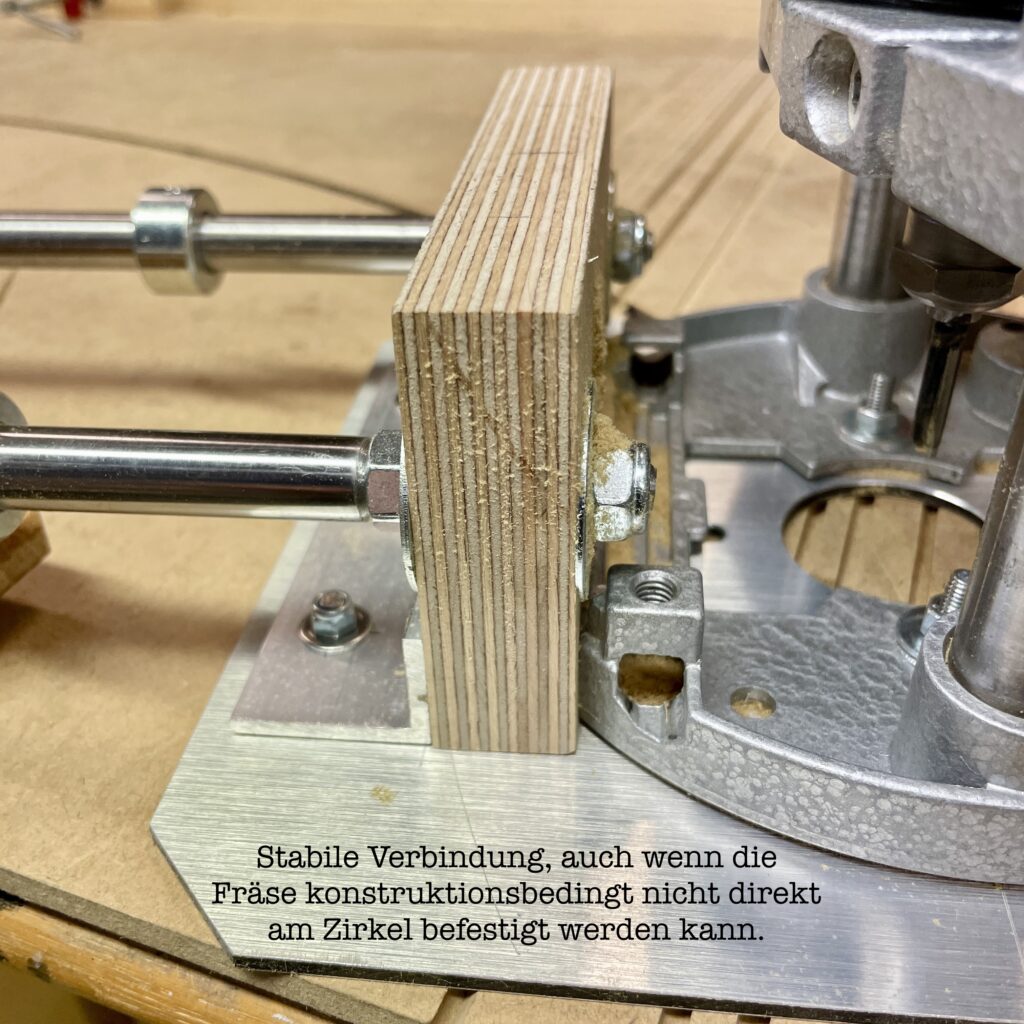

Verwendet wurden Teile eines vorhandenen Kreisschneiders für die OF (s. meine anderen Beiträge). Die Angaben der Vorlage wurden entsprechend angepasst.


Von G. Henn gibt es bei FESTOOL einen weiteren Beitrag zum Thema, der ergänzende Informationen enthält, auch wenn die Vorgehensweise dort eine andere ist:


• https://www.festool.de/wissen/anwendungsbeispiele/ellipse-fraesen#Beschreibung


Genaues Arbeiten ist hier Pflicht. Gute Gelegenheit um die Schnittgenauigkeit der Kreissäge zu überprüfen und bei Bedarf nachzustellen.


TIPP: Ein Klick direkt in das erste Bild führt zur Vollbilddarstellung, ein Klick auf den Namen zu den anderen Beiträgen.


Für Schüler, Lehrlinge, Studenten und Lehrpersonen interessant:


• https://www.arndt-bruenner.de/mathe/mathekurse.htm


• https://www.rainerstumpe.de/HTML/ellipse.html


Hinweis: Mit dem Anklicken der vorstehenden Links verlassen Sie HolzWerken.


* Bestellnummer 9155


Benötigte Zeit: 16
Verwendetes Material
  • Multiplexreste
  • Eichenholzleisten

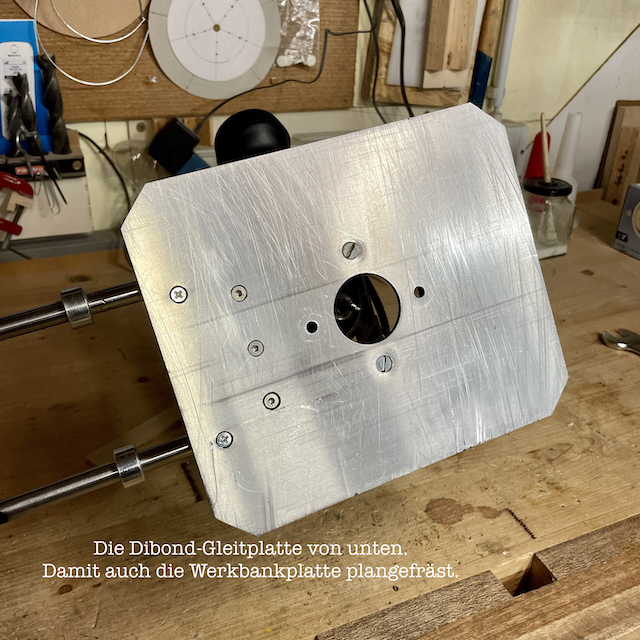

  • Reststück Dibond
  • Gewindestange M8
  • Aluwinkelprofil
  • Rampamuffen M6
  • Sterngriffschrauben
Verwendetes Werkzeug
  • Tischsäge
  • Oberfräse stationär
