Zuschnittpläne für Hobelbank (Heft 53)

Die erste eigene Hobelbank selbst bauen: ein Traum. Unsere Anleitung in HolzWerken 53 verhilft auch Einsteigern genau dazu. Hier im Download gibt es hilfreiche Zuschnittpläne.

Die Hobelbank ist in der Holzwerkstatt das unverzichtbare Zentrum für viele Arbeiten am Werkstück. Mit nur wenigen Werkzeugen und einfachem Material können auch Einsteiger eine eigene, vollwertige Hobelbank herstellen – anhand unseres Hobelbank-Projektes in HolzWerken 53. Aus rechtwinklig zugeschnittenen Leimholzplatten in ausreichender Stärke entsteht eine Bank, die schwer genug ist, gut handhabbar und stabil. Sie bietet mit ihren zwei Zangen und dem sinnvoll gewählten Raster an Bankhaken-Bohrungen eine Vielzahl an Spannmöglichkeiten. Im Heft zeigen wir Ihnen den Bau Schritt für Schritt, Konstruktionszeichnungen und eine ausführliche Materialliste ergänzen die Erläuterungen.

Das Leimholz wird in den Abmessungen 1.210 mal 1.400 Millimeter verkauft. Damit die Arbeit noch leichter von der Hand geht, stellen wir Ihnen als Ergänzung zum Artikel hier einen auf diese Abmessungen optimierten Zuschnittplan zum Herunterladen gratis zur Verfügung.

Viel Erfolg beim Nachbau!


Zuschnittplan Seite 1-5 PDF | 228,38 KB Herunterladen

Zusatz:

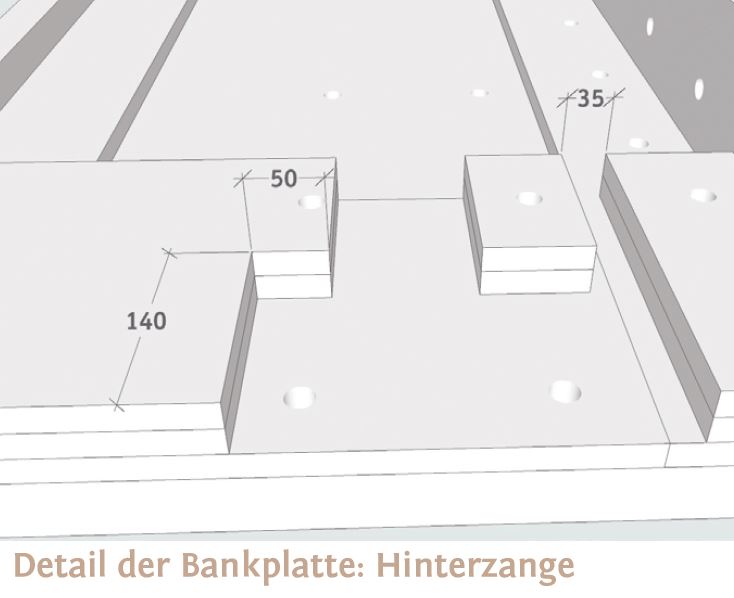

Leider hat sich im Heft ein Druckfehler eingeschlichen. Die Materialliste wird dort nicht korrekt abgebildet. Hier können Sie sich die korrigierte Fassung herunterladen:


Korrektur Materialliste Hobelbank_HolzWerken 53 PDF | 613,79 KB Herunterladen
