Die Domino-Vorrichtung

Dominik Ricker

Dominos können Sie auch ohne Spezialfräse platzieren. Mit dieser kleine Vorrichtung geht das sehr genau und ganz einfach. Nicht nur  beim Stuhlbau im Blog ein wertvoller Helfer!








Bild: Dominik Ricker
Bild: Dominik Ricker

Schlitz und Zapfen-Verbindungen sind mit Kreissäge, Bandsäge oder auch mit Handwerkzeugen für die meisten keine große Herausforderung. Was aber, wenn wir ein Zapfenloch haben möchten?

Der Kettenstemmer ist zu groß, Hohlmeißelstemmer für viele bei seltener Anwendung zu teuer, Dominofräse ebenso. Die Lösung heißt wie so oft Oberfräse.

Ich baue nur ungern Vorrichtungen und wenn, dann müssen sie schnell gebaut sein.

Die gezeigte Vorrichtung ist aus ein paar Multiplex-Reststücken entstanden. Bei den Flügelmuttern/Schrauben

sehe ich noch Verbesserungspotenzial und würde mich sehr über Vorschläge freuen.

Bild: Dominik Ricker

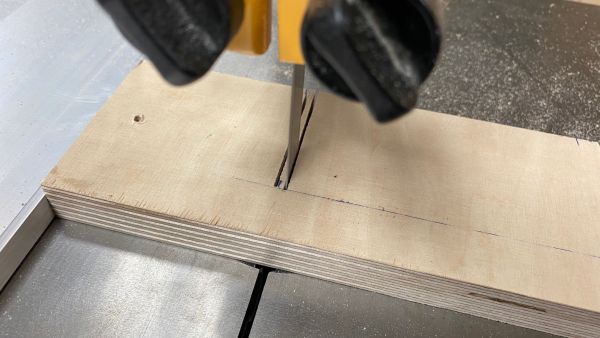

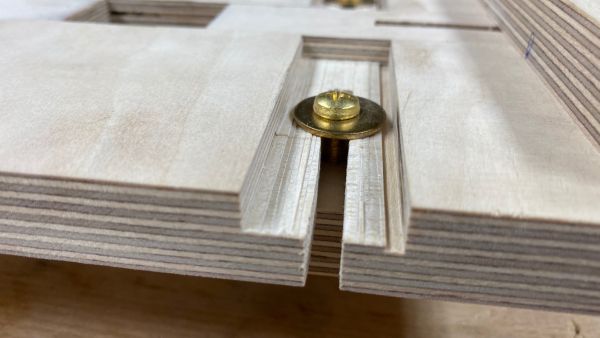

Die Schlitze werden fix an der Bandsägegemacht, Nut/Falz an der Kappsäge/Kreissäge
Bild: Dominik Ricker

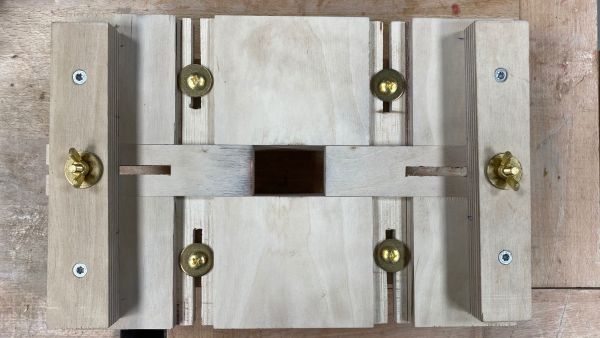

Draufsicht: Links und Rechts kann die Länge der Nut eingestellt werden.Oben und unten können die Seitenanschläge fixiert werden.
Bild: Dominik Ricker
Der Schraubenkopf sollte selbstverständlichunterhalb der Auflägefläche liegen.
Bild: Dominik Ricker

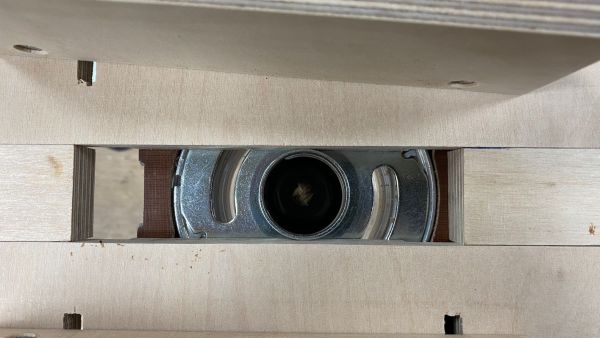

Der Kopierring sollte möglichst spielfrei anliegen (Sicht von unten).
Bild: Dominik Ricker

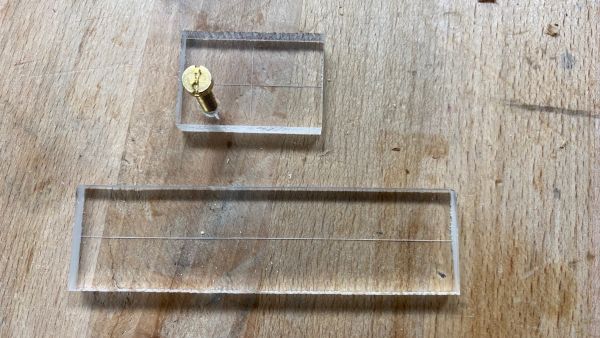

Die kleine Einlage hat die exakte Länge für Domino-Dübel, die lange Einlage dient zur Zentrierung bei Nuten.
Bild: Dominik Ricker

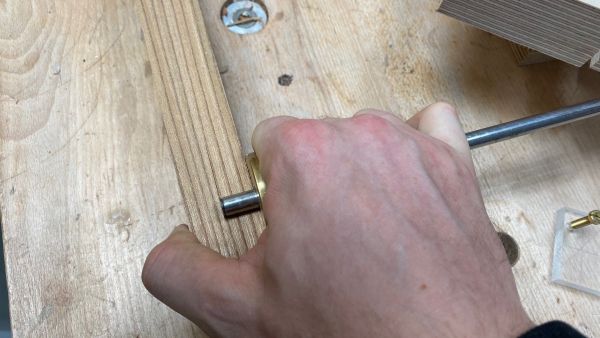

Mit einem Riss kann garantiert werden, dass die Nut hinterher mittig sitzt.
Bild: Dominik Ricker

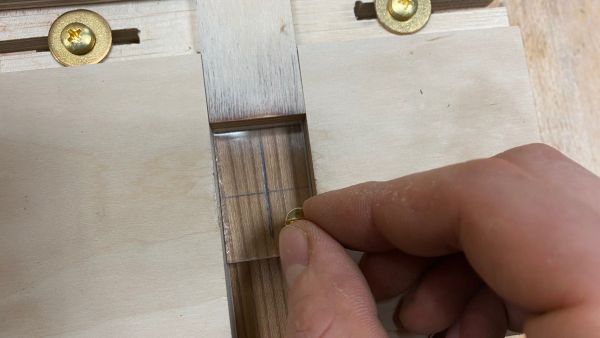

Wenn die Längsanschläge auf das gewünschte Maßeingestellt sind, kann die Acrylplatte durch die Schraube entnommen werden.
Bild: Dominik Ricker

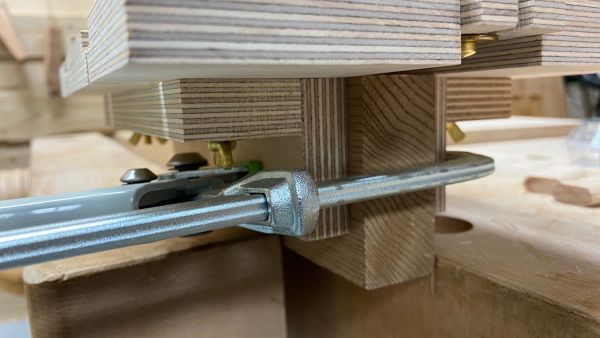

Eine Spannzange verhindert ein Verrutschen der Führung.
Bild: Dominik Ricker

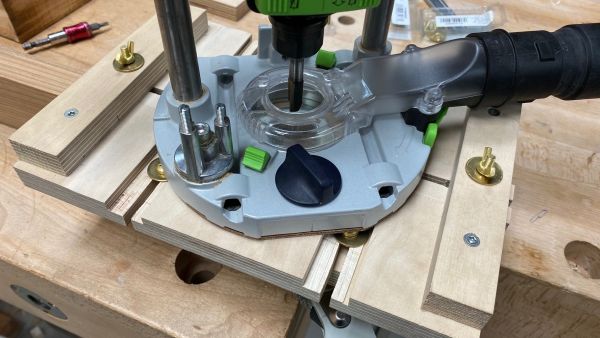

Los gehts...
Bild: Dominik Ricker
...und das fertige Ergebnis.

Jetzt sind auch Zapfenlöcher für jeden wiederholgenau möglich. Der Stuhlbau, den wir in den vergangenen Blogs gestartet haben, kann weitergehen.

Wer weitere Tipps und Tricks zur Oberfräse sucht, der kann auch in das Handbuch Oberfräse  vom “Godfather of Oberfräse” Guido Henn schauen.  Da steht auch bestimmt drin, was es für geeignete Schrauben gibt ;)
